1. యొక్క పరిచయం హై-పవర్ 1653.7nm 40mW DFB బటర్ఫ్లై లేజర్
2. సాంకేతిక లక్షణాలు
3. ఉత్పత్తి లక్షణాలు
4. సాధారణ అప్లికేషన్లు
5. ఉత్పత్తి వివరాలు
6. ఆర్డరింగ్ సమాచారం
7. డేటాషీట్ మరియు టెస్ట్షీట్
8. కోట్ మరియు చెల్లింపు నిబంధనలు
9. ప్రధాన సమయం
10. ఆపరేషన్ నోట్స్
11. నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ
హై-పవర్ 1653.7nm 40mW DFB బటర్ఫ్లై లేజర్ ఉపయోగించుకుంటుంది 1653.7nm మధ్య తరంగదైర్ఘ్యంతో అధిక-పనితీరు గల MQW DFB చిప్, a +/-1nm యొక్క తరంగదైర్ఘ్యం సహనం మరియు సైడ్-మోడ్ తిరస్కరణ నిష్పత్తి (SMSR) >35dB. ఇది తక్కువ థ్రెషోల్డ్ వోల్టేజ్, తక్కువ విద్యుత్ వినియోగం మరియు అధిక లక్షణాలను కలిగి ఉంటుంది విశ్వసనీయత. థర్మిస్టర్, థర్మోఎలెక్ట్రిక్ కూలర్ (TEC), మరియు పర్యవేక్షణ డయోడ్, ఇది దీర్ఘకాలిక స్థిరమైన ఆపరేషన్కు మద్దతు ఇస్తుంది మరియు విస్తృతంగా ఉపయోగించబడుతుంది గ్యాస్ డిటెక్షన్ సిస్టమ్స్, పాసివ్ డివైస్ టెస్టింగ్ మరియు ఫైబర్ ఆప్టిక్ సెన్సింగ్. సరైన ఆపరేషన్ సమయంలో వైరింగ్, ఉష్ణోగ్రత మరియు ప్రస్తుత నియంత్రణ అవసరం ఫైబర్ బెండింగ్ మరియు నష్టం నిరోధించడానికి.
|
పరామితి |
చిహ్నం |
పరిస్థితి |
కనిష్ట |
టైప్ చేయండి. |
గరిష్టంగా |
యూనిట్ |
|
నిల్వ ఉష్ణోగ్రత |
Ts |
– |
-40 |
– |
85 |
℃ |
|
ఆపరేటింగ్ కేస్ ఉష్ణోగ్రత |
టాప్ |
– |
-20 |
– |
70 |
℃ |
|
LD ఫార్వర్డ్ కరెంట్ |
IF |
CW |
– |
– |
500 |
mA |
|
LD రివర్స్ కరెంట్ |
Ir |
– |
– |
– |
2 |
mA |
|
LD రివర్స్ వోల్టేజ్ |
VLR |
– |
– |
– |
3 |
V |
|
PD ఫార్వర్డ్ కరెంట్ |
IFPD |
– |
– |
– |
-10 |
mA |
|
PD రివర్స్ వోల్టేజ్ |
VRPD |
– |
– |
– |
20 |
V |
|
TEC కరెంట్ |
ITEC |
– |
– |
– |
2 |
A |
|
TEC వోల్టేజ్ |
VTEC |
– |
– |
1.5 |
3.5 |
V |
|
ఫైబర్ బెండ్ వ్యాసార్థం |
– |
– |
30 |
– |
– |
మి.మీ |
|
సాపేక్ష ఆర్ద్రత |
RH |
నాన్ కండెన్సింగ్ |
0 |
– |
95% |
– |
|
లీడ్ టంకం సమయం |
– |
260℃ |
– |
– |
10 |
రెండవది |
|
ఫైబర్ యాక్సియల్ పుల్ ఫోర్స్ |
– |
– |
– |
– |
5 |
N |
|
ఫైబర్ సైడ్ పుల్ ఫోర్స్ |
– |
– |
– |
– |
2.5 |
N |
● పరిశ్రమ-ప్రామాణిక 14-పిన్ సీతాకోకచిలుక ప్యాకేజీ;
● అంతర్నిర్మిత TEC మరియు మానిటర్ PD;
● అధిక స్థిరత్వం 40mW ఆప్టికల్ అవుట్పుట్;
● అధిక పనితీరు, మల్టీక్వాంటమ్ వెల్ (MQW) డిస్ట్రిబ్యూట్-ఫీడ్బ్యాక్ (DFB) లేజర్.
● ట్యూనబుల్ డయోడ్ లేజర్ శోషణ స్పెక్ట్రోస్కోపీ TDLAS;
● CH4 మానిటరింగ్;
● కోసం కాంతి మూలం పర్యావరణ పర్యవేక్షణ మరియు గ్యాస్ ఎనలైజర్లు.

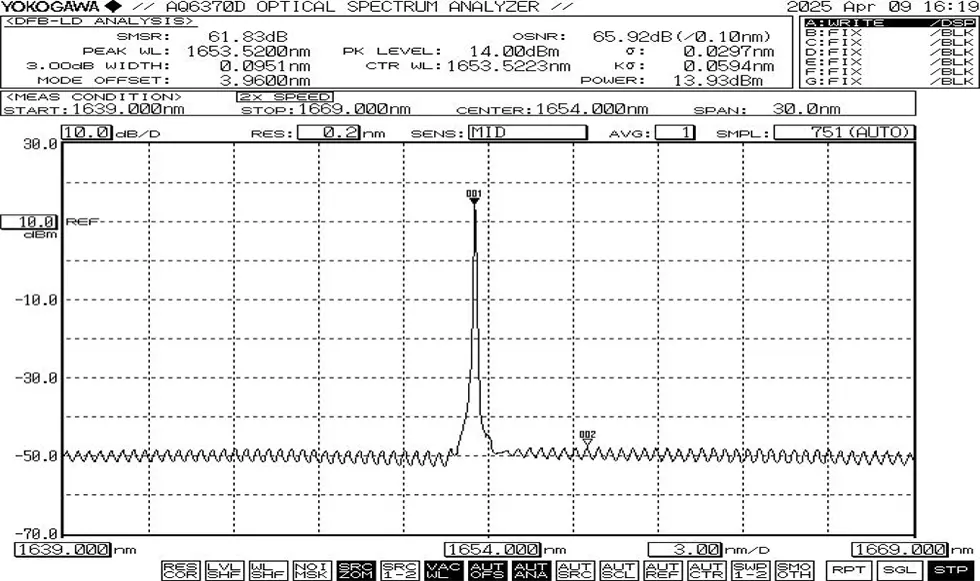

● సాధారణ స్పెక్ట్రం: 1653.7nm, +/-1nm WL టాలరెన్స్.

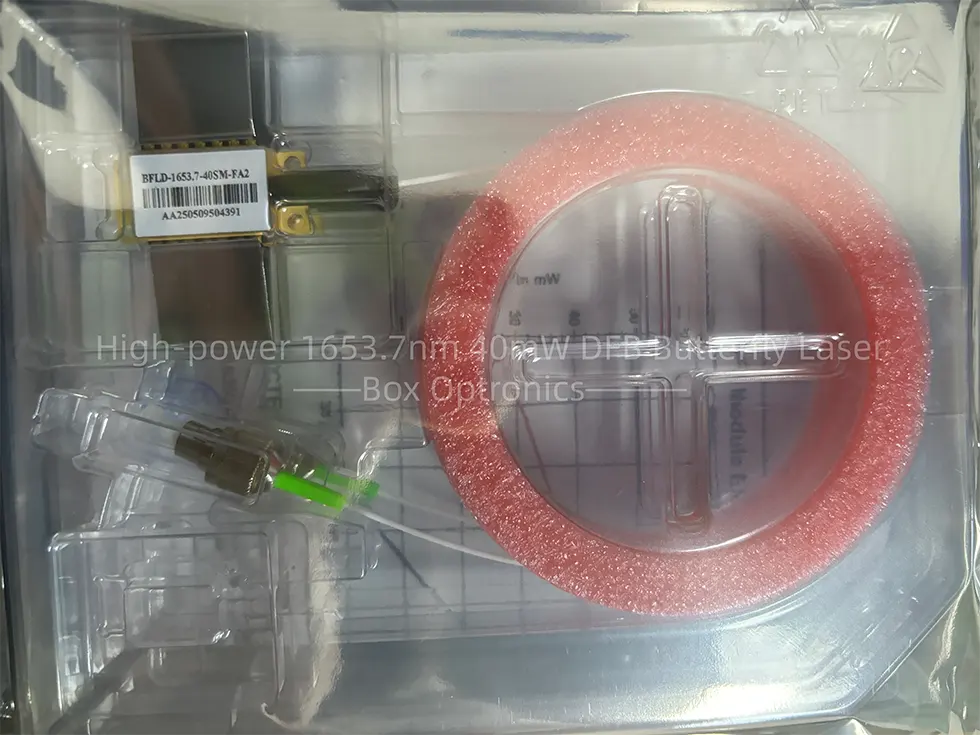

● ప్యాకింగ్ ఉదాహరణ
|
|
ఉపకరణాలు |
పరిమాణం |
|
1 |
హై-పవర్ 1653.7nm 40mW DFB బటర్ఫ్లై లేజర్ |
1 |
|
2 |
ఉత్పత్తి పరీక్ష నివేదిక |
1 |
|
పేరు |
తరంగదైర్ఘ్యం |
అవుట్పుట్ శక్తి |
ఫైబర్ రకం |
కనెక్టర్ |
పిన్-అవుట్ |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB లేజర్ డయోడ్ |
1653:1653.7nm ఇతర |
10:10mW 40:40mW ఇతర |
SM: సింగిల్ మోడ్ PM: పోలరైజేషన్ నిర్వహణ
|
FA: FC/APC SA: SC/APC ఇతర |
NULL:రకం 1 2:రకం 2 |
ఉదా: BFLD-1653-40SM-FA
(ఆర్డర్ సమాచారం: హై-పవర్ 1653.7nm 40mW DFB బటర్ఫ్లై లేజర్, SM ఫైబర్, FC/APC కనెక్టర్తో, టైప్1 పిన్-అవుట్).
● కోట్ నిబంధనలు
(1) EXW:
మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, Box Optronics ఉపయోగించమని సూచిస్తోంది EXW. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.
(2) DAP:
మీకు ఖాతా లేకుంటే, దయచేసి షిప్పింగ్ ఖర్చును ముందుగా చెల్లించండి ఉత్పత్తులు.
(3) ఇతర
● చెల్లింపు నిబంధనలు
PayPal మరియు T/T అందుబాటులో ఉన్నాయి.
ఉత్పత్తికి దాదాపు 10 పని దినాలు పడుతుంది. (కొన్ని ఉంటే స్టాక్లో ఉంది, ఇది వేగంగా రవాణా చేయబడుతుంది.)
అంతర్జాతీయ లాజిస్టిక్స్కు 3-5 పని దినాలు పట్టవచ్చు.
● ఆప్టికల్ ఫైబర్స్ పెళుసుగా ఉంటాయి; పరికరాన్ని లాగడానికి ఫైబర్ని ఉపయోగించవద్దు. పరికరాన్ని దాని సాకెట్ నుండి చొప్పించేటప్పుడు లేదా తీసివేసేటప్పుడు, దానిపై ఒత్తిడి చేయవద్దు లేదా పరికరం హౌసింగ్ వెనుక ఉన్న స్లీవ్పై లాగండి. పరికరాల కోసం కనెక్టర్లతో అమర్చబడి, పరికరం మరియు ఫైబర్ కనెక్టర్ రెండూ ఉండేలా చూసుకోండి సంస్థాపన లేదా తొలగింపు సమయంలో ఏకకాలంలో ఎత్తివేయబడతాయి.
● పిన్లకు టంకం అవసరమైతే, టంకం ఉష్ణోగ్రత తప్పనిసరిగా ఉండకూడదు 260 ° C కంటే ఎక్కువ, మరియు టంకం సమయం 10 సెకన్లు మించకూడదు. ప్రత్యేకం కింది వాటికి శ్రద్ధ ఉండాలి: టంకం ప్రక్రియ సమయంలో, ది పరికరం తప్పనిసరిగా శక్తి లేని స్థితిలో ఉండాలి మరియు టంకం ఇనుము సరిగ్గా ఉండాలి గ్రౌన్దేడ్.
● పరికరాన్ని పవర్ అప్ చేయడానికి ముందు, ముందుగా కూలర్ని యాక్టివేట్ చేసి, ఆపై చిప్ వేడెక్కకుండా నిరోధించడానికి చిన్న ఇంక్రిమెంట్లలో శక్తిని వర్తింపజేయండి లేదా ఓవర్లోడ్ అవుతోంది.
● వారంటీ వ్యవధి:
1లోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ కొనుగోలు నుండి సంవత్సరం. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.
● ఉచిత వారంటీ నుండి మినహాయింపులు:
ఉచిత వారంటీ వ్యవధిలో, ఉచిత మరమ్మత్తు లేదా భర్తీ సేవలు ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం అందించబడుతుంది. అయితే, బాక్స్ ఆప్ట్రానిక్స్ కింది వాటిలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును కలిగి ఉంది వారంటీ వ్యవధిలో కేసులు:
(1) సహజ కారకాల వల్ల కలిగే నష్టం (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాలు.
(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.
(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.
(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.
(5) హౌసింగ్పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్లు.
(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
