1580nm DFB SM PM లేజర్ డయోడ్

విషయ సూచిక

1. 1580nm DFB SM PM లేజర్ డయోడ్ పరిచయం

2. సాంకేతిక లక్షణాలు

3. ఉత్పత్తి లక్షణాలు

4. సాధారణ అప్లికేషన్లు

5. ఉత్పత్తి వివరాలు

6. ఆర్డరింగ్ సమాచారం

7. డేటాషీట్ మరియు టెస్ట్‌షీట్

8. కోట్ మరియు చెల్లింపు నిబంధనలు

9. ప్రధాన సమయం

10. ఆపరేషన్ నోట్స్

11. నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ

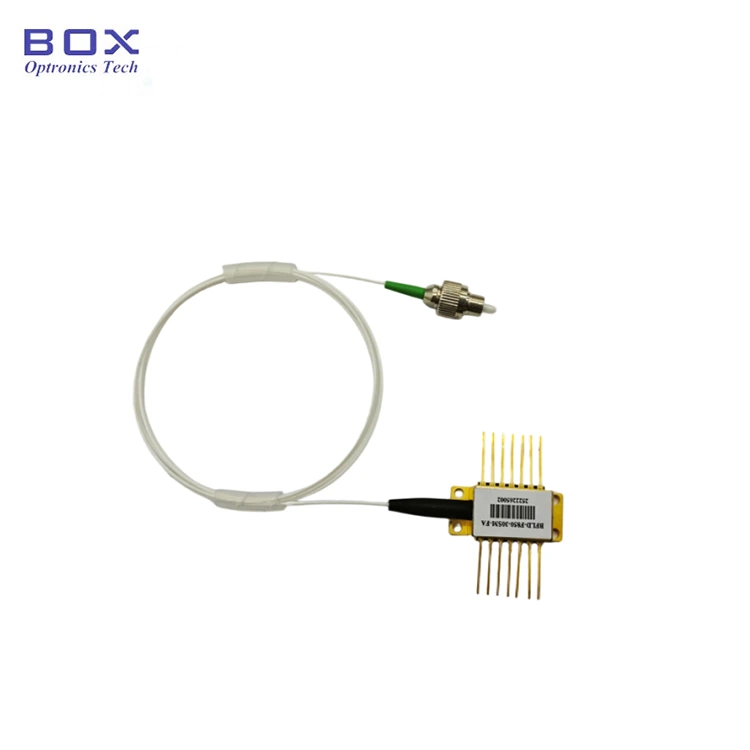

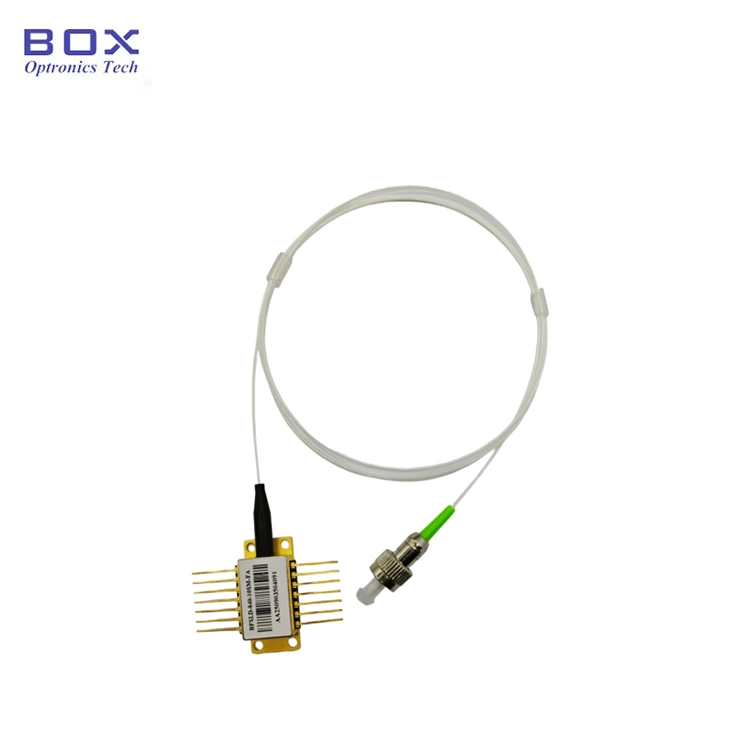

ఉత్పత్తి పరిచయం-1580nm DFB SM PM లేజర్ డయోడ్

1580nm DFB SM PM లేజర్ డయోడ్ 1580nm సెంటర్ వేవ్ లెంగ్త్ (±1nm టాలరెన్స్) మరియు సాధారణ 40dB సైడ్-మోడ్ సప్రెషన్ రేషియోతో ప్రీమియం MQW DFB చిప్‌ను కలిగి ఉంది. తక్కువ థ్రెషోల్డ్ కరెంట్, తక్కువ విద్యుత్ వినియోగం మరియు అధిక విశ్వసనీయతతో రూపొందించబడిన ఇది నిరంతర స్థిరమైన పనితీరు కోసం థర్మిస్టర్, TEC మరియు మానిటరింగ్ డయోడ్‌తో పూర్తిగా అనుసంధానించబడి ఉంటుంది. గ్యాస్ డిటెక్షన్, పాసివ్ డివైజ్ టెస్టింగ్ మరియు ఫైబర్ ఆప్టిక్ సెన్సింగ్ అప్లికేషన్‌లకు సరిగ్గా సరిపోతుంది.

ఉత్పత్తి లక్షణాలు-1580nm DFB SM PM లేజర్ డయోడ్

ఉత్పత్తి ఫీచర్లు-1580nm DFB SM PM లేజర్ డయోడ్

● మల్టీ-క్వాంటం వెల్ (MQW) డిస్ట్రిబ్యూటెడ్ ఫీడ్‌బ్యాక్ (DFB) లేజర్‌లు;

● అధిక స్థిరత్వంతో 14-పిన్ సీతాకోకచిలుక ప్యాకేజీ;

● ఇంటిగ్రేటెడ్ థర్మిస్టర్, TEC మరియు మానిటర్ ఫోటోడియోడ్;

● తక్కువ థ్రెషోల్డ్ కరెంట్ మరియు తక్కువ విద్యుత్ వినియోగం;

● ఫైబర్ రకం SMF-28e లేదా PM ఫైబర్ కావచ్చు.

ఉత్పత్తి అప్లికేషన్లు-1580nm DFB SM PM లేజర్ డయోడ్

● ఆప్టికల్ ఫైబర్ సెన్సార్;

● పరీక్ష మరియు కొలత కోసం కాంతి మూలం;

● గ్యాస్ డిటెక్షన్ సిస్టమ్స్;

● నిష్క్రియాత్మక ఆప్టికల్ పరికర పరీక్ష;

● ఆప్టికల్ ఫైబర్ కమ్యూనికేషన్స్.

ఉత్పత్తి వివరాలు-1580nm DFB SM PM లేజర్ డయోడ్

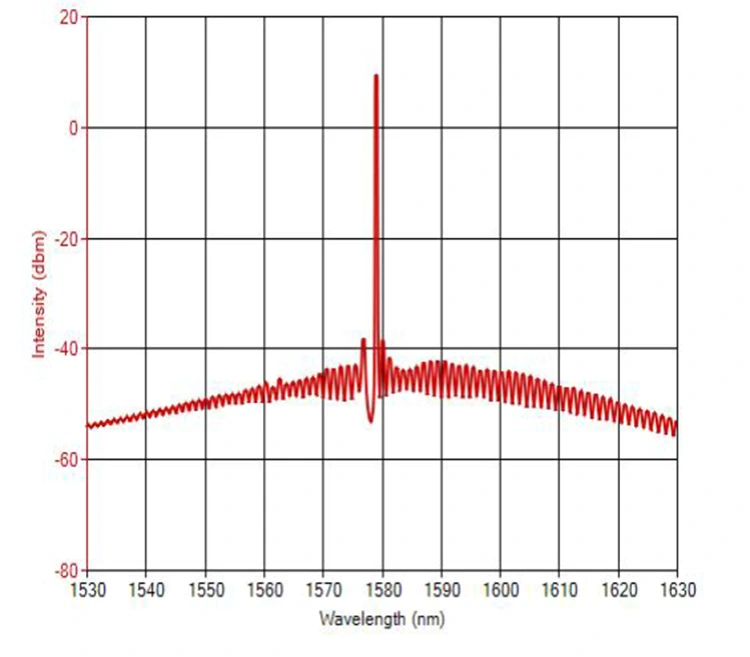

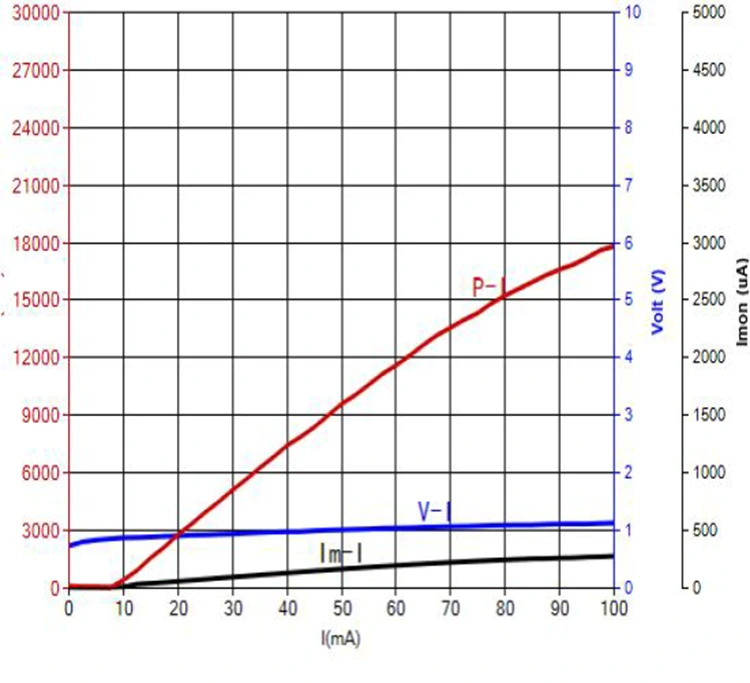

● సాధారణ స్పెక్ట్రమ్ మరియు PIV: 1580nm 10mW, +/-1nm WL టాలరెన్స్.

● ప్యాకేజీ డ్రాయింగ్&పిన్-అవుట్ డెఫినిషన్(యూనిట్:మిమీ)-1580nm DFB SM PM లేజర్ డయోడ్

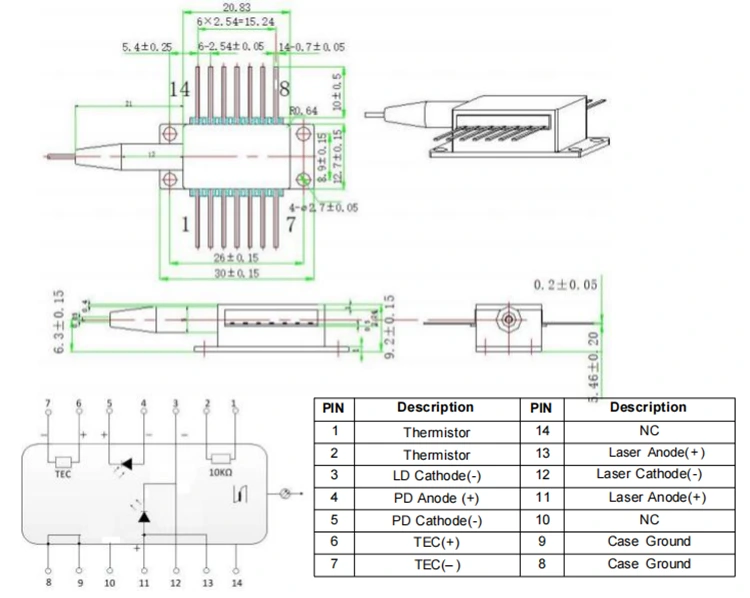

>>>టైప్1 పిన్-అవుట్

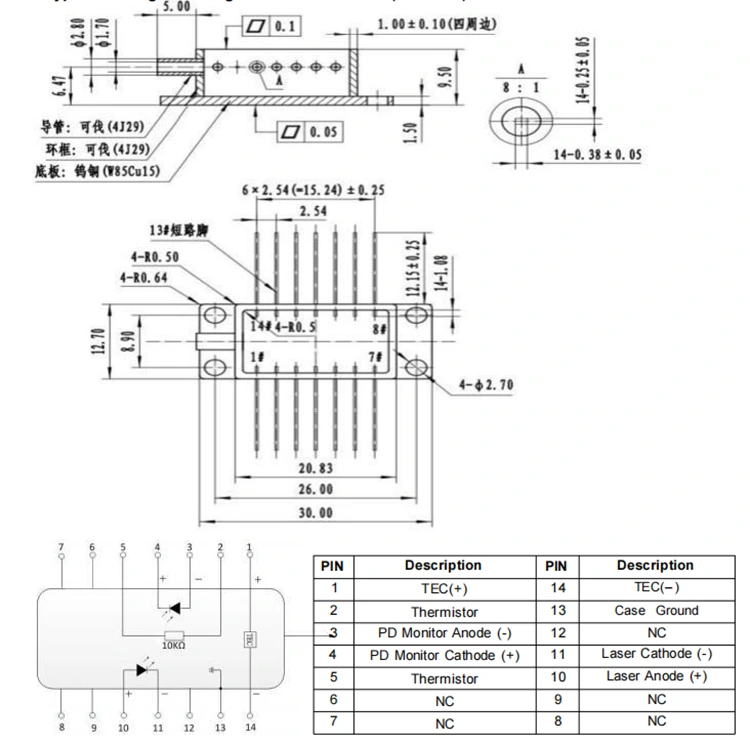

>>>టైప్2 పిన్-అవుట్

ఆర్డరింగ్ సమాచారం-1580nm DFB SM PM లేజర్ డయోడ్

ఉదా: BFLD-1580-10SM-FA2
(ఆర్డర్ సమాచారం: 1580nm DFB లేజర్ డయోడ్, 14-పిన్ బటర్‌ఫ్లై ప్యాకేజీ, 10mW అవుట్‌పుట్ పవర్, SM ఫైబర్‌తో, FC/APC కనెక్టర్, టైప్2 పిన్-అవుట్).

డేటాషీట్ మరియు టెస్ట్‌షీట్-1580nm DFB SM PM లేజర్ డయోడ్

డేటాషీట్

టెస్ట్షీట్

కోట్ మరియు చెల్లింపు నిబంధనలు-1580nm DFB SM PM లేజర్ డయోడ్

● కోట్ నిబంధనలు

(1) EXW:

మీకు DHL/ UPS/ FedEx ఖాతా ఉన్నట్లయితే, Box Optronics  EXWని ఉపయోగించమని సూచిస్తుంది. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.

(2) DAP:

మీకు ఖాతా లేకుంటే, దయచేసి ఉత్పత్తుల కోసం షిప్పింగ్ ధరను ముందుగా చెల్లించండి.

(3) ఇతర

● చెల్లింపు నిబంధనలు

PayPal మరియు T/T అందుబాటులో ఉన్నాయి.

లీడ్ టైమ్-1580nm DFB SM PM లేజర్ డయోడ్

ఉత్పత్తి: 10 పని రోజులు. (కొన్ని స్టాక్‌లో ఉంటే, అది వేగంగా రవాణా చేయబడుతుంది.)

అంతర్జాతీయ లాజిస్టిక్స్: 3-5 పని దినాలు.

ఆపరేషన్ నోట్స్-1580nm DFB SM PM లేజర్ డయోడ్

● ఆప్టికల్ ఫైబర్స్ పెళుసుగా ఉంటాయి; పరికరాన్ని లాగడానికి ఫైబర్‌ని ఉపయోగించవద్దు. పరికరాన్ని దాని సాకెట్ నుండి చొప్పించేటప్పుడు లేదా తీసివేసేటప్పుడు, పరికర హౌసింగ్ వెనుక భాగంలో ఉన్న స్లీవ్‌పై ఒత్తిడి చేయవద్దు లేదా లాగండి. కనెక్టర్‌లతో అమర్చబడిన పరికరాల కోసం, ఇన్‌స్టాలేషన్ లేదా తీసివేత సమయంలో పరికరం మరియు ఫైబర్ కనెక్టర్ రెండూ ఏకకాలంలో ఎత్తబడినట్లు నిర్ధారించుకోండి.

● పిన్‌లకు టంకం అవసరమైతే, టంకం ఉష్ణోగ్రత 260°C మించకూడదు మరియు టంకం సమయం 10 సెకన్లు మించకూడదు. కింది వాటికి ప్రత్యేక శ్రద్ధ ఉండాలి: టంకం ప్రక్రియ సమయంలో, పరికరం తప్పనిసరిగా శక్తి లేని స్థితిలో ఉండాలి మరియు టంకం ఇనుము సరిగ్గా గ్రౌన్దేడ్ చేయబడాలి.

● పరికరాన్ని పవర్ అప్ చేయడానికి ముందు, ముందుగా కూలర్‌ను యాక్టివేట్ చేసి, ఆపై చిప్ వేడెక్కకుండా లేదా ఓవర్‌లోడ్ అవ్వకుండా నిరోధించడానికి చిన్న ఇంక్రిమెంట్‌లలో పవర్‌ని వర్తింపజేయండి.

నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ-1580nm DFB SM PM లేజర్ డయోడ్

● వారంటీ వ్యవధి:

కొనుగోలు చేసినప్పటి నుండి 1 సంవత్సరంలోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.

● ఉచిత వారంటీ నుండి మినహాయింపులు:

ఉచిత వారంటీ వ్యవధిలో, ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం ఉచిత రిపేర్ లేదా రీప్లేస్‌మెంట్ సేవలు అందించబడతాయి. అయితే, వారంటీ వ్యవధిలో కింది సందర్భాలలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కు Box Optronicsకి ఉంది:

(1) సహజ కారకాలు (ఉదా., మెరుపులు, దుమ్ము) లేదా పర్యావరణ ప్రభావాల వల్ల కలిగే నష్టం.

(2) యూజర్ చేత సరికాని ఆపరేషన్ కారణంగా లోపాలు.

(3) మానవ తప్పిదం వల్ల సంభవించే స్పష్టమైన భౌతిక నష్టం.

(4) అనధికారికంగా వేరుచేయడం, సవరించడం లేదా మరమ్మత్తు.

(5) హౌసింగ్‌పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్‌లు.

(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
