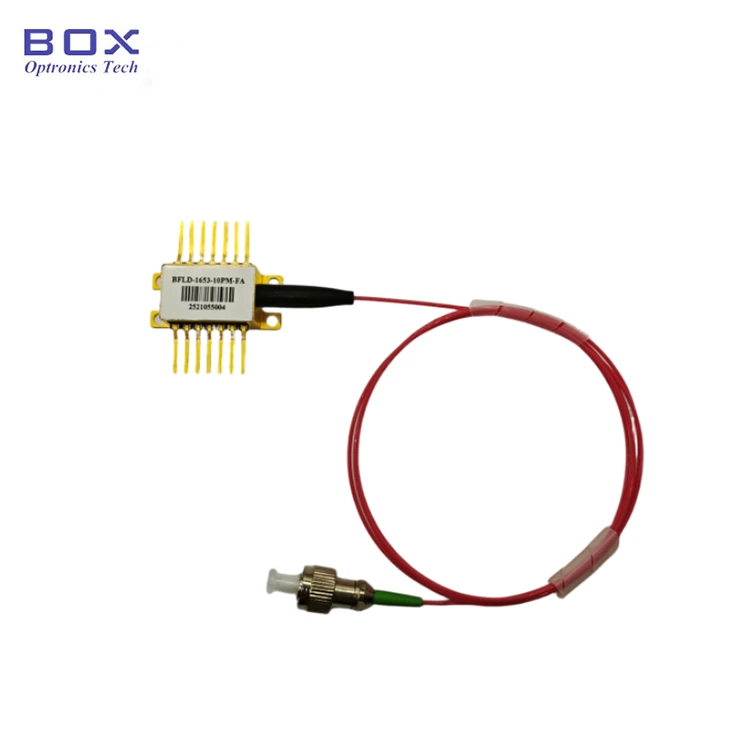

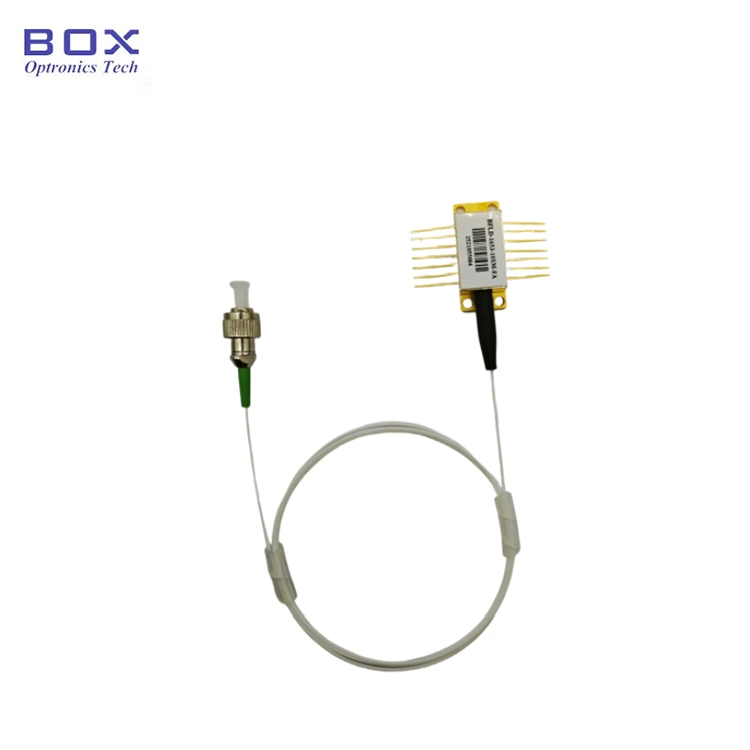

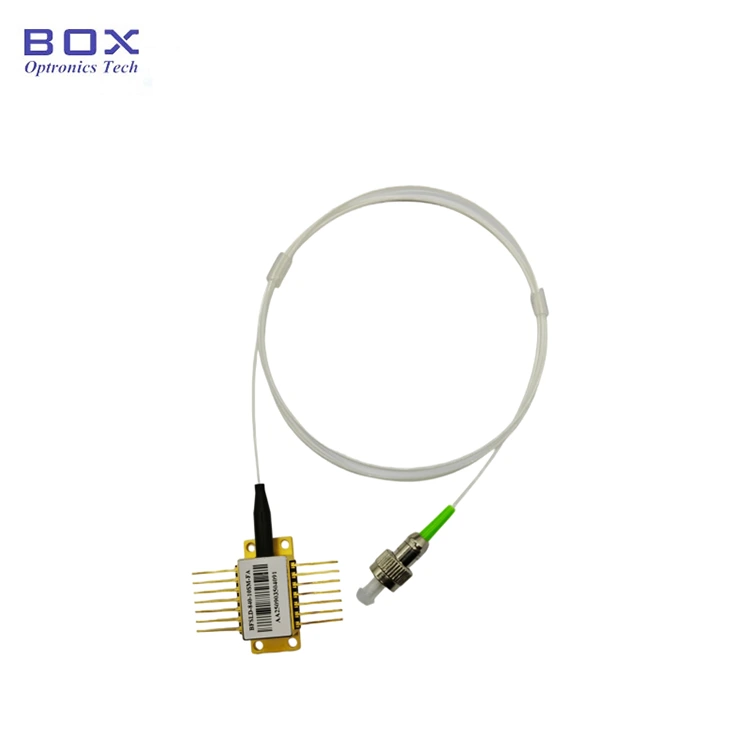

CO2 సెన్సింగ్ కోసం 1574nm DFB లేజర్ డయోడ్ 10mWor 20mW ఆప్టికల్ అవుట్పుట్ పవర్ను సింగిల్-మోడ్ ఫైబర్ లేదా పోలరైజేషన్-మెయింటైనింగ్ ఫైబర్ withanFC/APC కనెక్టర్ ద్వారా అందిస్తుంది.
3MHz సాధారణ (FWHM) అండహై సైడ్-మోడ్ సప్రెషన్ రేషియో ≥35dB (40dB విలక్షణం) యొక్క ఇరుకైన స్పెక్ట్రల్ లైన్విడ్త్ను కలిగి ఉంది, DFB లేజర్ స్పెక్ట్రల్ స్వచ్ఛత మరియు తరంగదైర్ఘ్యం ఖచ్చితత్వాన్ని అందిస్తుంది ట్యూనబుల్ డయోడ్సోల్లింగ్ (అధిక DS శోషణం మరియు ఇతర TLAS శోషణం) గ్యాస్ గుర్తింపు పద్ధతులు.

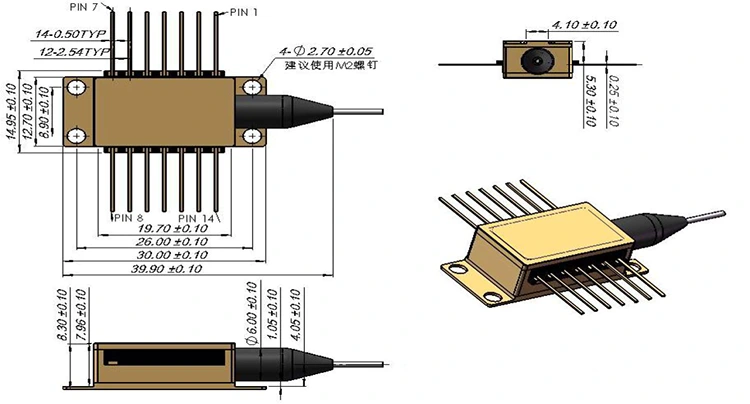

రెండు పిన్అవుట్ కాన్ఫిగరేషన్ ఎంపికలతో పరిశ్రమ-ప్రామాణిక 14-పిన్ సీతాకోకచిలుక ప్యాకేజీలో ఉంచబడింది, TEC, థర్మిస్టర్, మానిటర్ PD మరియు ఐసోలేటర్తో అనుసంధానించబడింది. లేజర్ ప్రామాణిక సీతాకోకచిలుక లేజర్ డ్రైవర్ బోర్డులు మరియు సిస్టమ్ డిజైన్లకు అనుకూలంగా ఉంటుంది.
· కేంద్ర తరంగదైర్ఘ్యం: 1574nm (పరిధి 1573–1575nm), CO2 గ్యాస్ శోషణ రేఖకు సరిపోలింది
· అధిక ఆప్టికల్ అవుట్పుట్ పవర్: 10mW లేదా 20mW
· విస్తృత మాడ్యులేషన్ బ్యాండ్విడ్త్: 2.5GHz సాధారణ (-3dB)
· అంతర్నిర్మిత ఆప్టికల్ ఐసోలేటర్: ≥30dB ఐసోలేషన్
· ఇంటిగ్రేటెడ్ థర్మోఎలెక్ట్రిక్ కూలర్ (TEC) మరియు తరంగదైర్ఘ్యం స్థిరీకరణ కోసం 10kΩ థర్మిస్టర్
· తరంగదైర్ఘ్య ఉష్ణోగ్రత గుణకం: 0.09nm/°C సాధారణం (15°C నుండి 35°C)
· తరంగదైర్ఘ్యం ప్రస్తుత గుణకం: తరంగదైర్ఘ్యం ట్యూనింగ్ కోసం 0.01nm/mA సాధారణం
· ఇండస్ట్రీ-స్టాండర్డ్ 14-పిన్ బటర్ఫ్లై ప్యాకేజీ, టైప్ 1 మరియు టైప్ 2 పిన్అవుట్ ఎంపికలు
· తక్కువ థ్రెషోల్డ్ కరెంట్: 10mA~35mA
· పవర్ మానిటర్ కోసం మానిటర్ ఫోటోడియోడ్ ఇంటిగ్రేటెడ్
ట్యూనబుల్ డయోడ్ లేజర్ అబ్సార్ప్షన్ స్పెక్ట్రోస్కోపీ (TDLAS) ఆధారంగా CO2 గ్యాస్ గుర్తింపు మరియు పర్యవేక్షణ
· అధిక సున్నితత్వం CO₂ మరియు ట్రేస్ గ్యాస్ డిటెక్షన్ కోసం వేవ్లెంగ్త్ మాడ్యులేషన్ స్పెక్ట్రోస్కోపీ (WMS)
· FBG మరియు ఇంటర్ఫెరోమెట్రిక్ మెజర్మెంట్ టెక్నిక్ల ఆధారంగా ఫైబర్ ఆప్టిక్ సెన్సింగ్ సిస్టమ్లు
· ఆప్టికల్ ఫైబర్ కమ్యూనికేషన్ పరీక్ష మరియు కొలత పరికరాలు
· బ్రీత్ అనాలిసిస్ మరియు బయోమెడికల్ గ్యాస్ సెన్సింగ్ అప్లికేషన్లు
· ఫోటోనిక్స్ మరియు ఆప్టికల్ సెన్సింగ్ లేబొరేటరీలలో పరిశోధన మరియు అభివృద్ధి
· OEM గ్యాస్ ఎనలైజర్లు మరియు పర్యావరణ పర్యవేక్షణ సాధనాల్లోకి ఏకీకరణ
|
పరామితి |
చిహ్నం |
పరిస్థితి |
కనిష్ట |
టైప్ చేయండి. |
గరిష్టంగా |
యూనిట్ |
|
నిల్వ ఉష్ణోగ్రత |
Ts |
- |
-40 |
- |
85 |
°C |
|
ఆపరేటింగ్ కేస్ ఉష్ణోగ్రత |
టాప్ |
- |
-20 |
- |
70 |
°C |
|
ఫార్వర్డ్ కరెంట్ |
IF |
CW |
- |
- |
200 |
mA |
|
లేజర్ రివర్స్ వోల్టేజ్ |
VLR |
- |
- |
- |
2 |
V |
|
PDఫార్వర్డ్ కరెంట్ |
IFPD |
- |
- |
1.1 |
5 |
mA |
|
PD రివర్స్ వోల్టేజ్ |
VRPD |
- |
- |
5 |
10 |
V |
|
TEC కరెంట్ |
ITEC |
- |
- |
0.8 |
1.5 |
A |
|
TEC వోల్టేజ్ |
VTEC |
- |
- |
1.5 |
3.5 |
V |
|
పరామితి |
చిహ్నం |
పరీక్ష పరిస్థితి |
కనిష్ట |
టైప్ చేయండి. |
గరిష్టంగా |
యూనిట్ |
|
మధ్య తరంగదైర్ఘ్యం |
λc |
TL=15~35°C, CW |
1573 |
1574 |
1575 |
nm |
|
ఆప్టికల్ అవుట్పుట్ పవర్ |
PO |
- |
10 |
- |
- |
mW |
|
థ్రెషోల్డ్ కరెంట్ |
ITH |
- |
- |
10 |
35 |
mA |
|
వాలు సామర్థ్యం |
η |
CW, 5mW అవుట్పుట్ |
0.05 |
0.11 |
0.2 |
mW/mA |
|
ఆపరేటింగ్ కరెంట్ |
IOP |
PO=10mW, CW |
- |
100 |
120 |
mA |
|
స్పెక్ట్రల్ లైన్విడ్త్ |
LW |
FWHM |
- |
3 |
- |
MHz |
|
లేజర్ఫార్వర్డ్ వోల్టేజ్ |
VF |
CW, 10mW అవుట్పుట్ |
- |
1.2 |
3.0 |
V |
|
డార్క్ కరెంట్ని పర్యవేక్షించండి |
ID |
- |
- |
- |
0.1 |
μA |
|
బ్యాండ్విడ్త్ (-3dB) |
BW |
- |
- |
2.5 |
- |
GHz |
|
సైడ్-మోడ్ సప్రెషన్ రేషియో |
SMSR |
CW |
35 |
40 |
- |
dB |
|
ఆప్టికల్ ఐసోలేషన్ |
- |
-10 |
30 |
- |
- |
dB |
|
రిలేటివ్ ఇంటెన్సిటీ నాయిస్ |
RIN |
CW, 5mW అవుట్పుట్ |
- |
-145 |
- |
dB/Hz |
|
TEC సెట్ ఉష్ణోగ్రత |
Ts |
- |
15 |
- |
35 |
°C |
|
ఇన్పుట్ ఇంపెడెన్స్ |
ZIN |
- |
22 |
25 |
28 |
Ω |
|
థర్మిస్టర్ కరెంట్ |
ITC |
- |
10 |
- |
100 |
μA |
|
థర్మిస్టర్ రెసిస్టెన్స్ |
RTH |
TL=25°C |
9.5 |
10 |
10.5 |
kΩ |
|
TEC కరెంట్ |
ITEC |
TL=25°C, TC=70°C |
- |
- |
1.5 |
A |
|
TEC వోల్టేజ్ |
VTEC |
TL=25°C, TC=70°C |
- |
- |
3.5 |
V |
|
TEC కెపాసిటీ |
ΔT |
Tc=70°C |
- |
- |
50 |
°C |
|
వేవ్ లెంగ్త్ డ్రిఫ్ట్ (EOL) |
Δλ |
25 సంవత్సరాల జీవితకాలం |
- |
- |
± 0.1 |
nm |
|
తరంగదైర్ఘ్యం ఉష్ణోగ్రత గుణకం |
Δλ/ΔT |
TEC 15°C నుండి 35°C |
- |
0.09 |
- |
nm/°C |
|
తరంగదైర్ఘ్యం ప్రస్తుత గుణకం |
Δλ/ΔI |
- |
- |
0.01 |
- |
nm/mA |
|

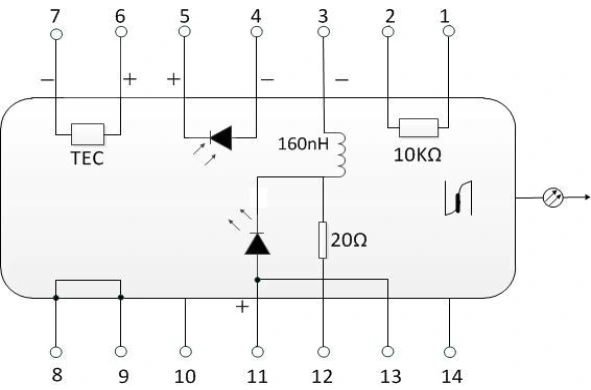

పిన్ చేయండి |
వివరణ |
పిన్ చేయండి |
వివరణ |
|
1 |
థర్మిస్టర్ |
14 |
NC (కనెక్షన్ లేదు) |
|
2 |
థర్మిస్టర్ |
13 |
లేజర్ యానోడ్ (+) |
|
3 |
లేజర్ DC బయాస్ (కాథోడ్) (-) |
12 |
లేజర్ RF కాథోడ్ (-) |
|
4 |
PD మానిటర్ యానోడ్ (-) |
11 |
లేజర్ యానోడ్ (+) |
|
5 |
PD మానిటర్ కాథోడ్ (+) |
10 |
NC (కనెక్షన్ లేదు) |
|
6 |
TEC (+) |
9 |
కేస్ గ్రౌండ్ |
|
7 |
TEC (-) |
8 |
కేస్ గ్రౌండ్ |
|
పిన్ చేయండి |
వివరణ |
పిన్ చేయండి |
వివరణ |
|
1 |
TEC (+) |
14 |
TEC (-) |
|
2 |
థర్మిస్టర్ |
13 |
కేస్ గ్రౌండ్ |
|
3 |
PD మానిటర్ యానోడ్ (-) |
12 |
NC (కనెక్షన్ లేదు) |
|
4 |
PD మానిటర్ కాథోడ్ (+) |
11 |
లేజర్ కాథోడ్ (-) |
|
5 |
థర్మిస్టర్ |
10 |
లేజర్ యానోడ్ (+) |
|
6 |
NC (కనెక్షన్ లేదు) |
9 |
NC (కనెక్షన్ లేదు) |
|
7 |
NC (కనెక్షన్ లేదు) |
8 |
NC (కనెక్షన్ లేదు) |
BFLD - XXXX - XX - XX - XX X
ఉదాహరణ: BFLD-1574-20PM-FA2
|
ఫీల్డ్ |
కోడ్ |
వివరణ |
|
లేజర్ రకం |
BFLD |
DFB లేజర్ డయోడ్ సిరీస్ |
|
తరంగదైర్ఘ్యం |
1574 |
1574nm (అందుబాటులో ఉన్న ఇతర తరంగదైర్ఘ్యాలు:1030, 1064, 1392, 1653, 1683, CWDM) |
|
అవుట్పుట్ పవర్ |
20 |
20mW; 10 = 10mW |
|
ఫైబర్ రకం |
PM |
PM = ధ్రువణ-నిర్వహణ; SM = సింగిల్-మోడ్ |
|
కనెక్టర్ రకం |
FA |
FC/APC; SA = SC/APC; ఇతర కనెక్టర్లు అందుబాటులో ఉన్నాయి |
|
పిన్అవుట్ |
NULL / 2 |
NULL = టైప్ 1 (డిఫాల్ట్); 2 = రకం 2 |
A: ఇంటిగ్రేటెడ్ TEC మరియు థర్మిస్టర్ లేజర్ చిప్ ఉష్ణోగ్రతను స్థిరీకరిస్తాయి, తరంగదైర్ఘ్యం మరియు అవుట్పుట్ పవర్ డ్రిఫ్ట్ను తగ్గిస్తాయి. DFB లేజర్ తరంగదైర్ఘ్యం ఉష్ణోగ్రతపై ఆధారపడి ఉంటుంది కాబట్టి, ఖచ్చితమైన థర్మల్ నియంత్రణ లక్ష్యం CO₂ శోషణ ఫీచర్తో సమలేఖనం చేయడంలో సహాయపడుతుంది. TEC ముతక తరంగదైర్ఘ్యం సర్దుబాటును అందిస్తుంది, అయితే ఇంజెక్షన్ కరెంట్ మాడ్యులేషన్ ద్వారా చక్కటి తరంగదైర్ఘ్యం ట్యూనింగ్ను సాధించవచ్చు.
A: అంతర్నిర్మిత ఆప్టికల్ ఐసోలేటర్ ఫైబర్ కనెక్షన్లు మరియు ఆప్టికల్ భాగాల నుండి రిఫ్లెక్షన్ల వల్ల వచ్చే ఆప్టికల్ ఫీడ్బ్యాక్ను తగ్గిస్తుంది. ఇది లేజర్ అవుట్పుట్ స్థిరత్వాన్ని మెరుగుపరుస్తుంది మరియు బాహ్య ఆప్టికల్ అవాంతరాలకు సున్నితత్వాన్ని తగ్గిస్తుంది, ఇది అధిక సున్నితత్వం గల TDLAS మరియు WMS గ్యాస్ డిటెక్షన్ సిస్టమ్లకు చాలా ముఖ్యమైనది.
A: అవును, Box Optronics CO2 (1574nm), CH4 (1653nm), H2O (1392nm) మరియు O2 (760nm)కి మాత్రమే పరిమితం కాకుండా వివిధ గ్యాస్ సెన్సింగ్ అప్లికేషన్ల కోసం ఆప్టిమైజ్ చేయబడిన తరంగదైర్ఘ్యాలలో DFB లేజర్ మూలాలను అందిస్తుంది. మేము కమ్యూనికేషన్ అప్లికేషన్ల కోసం CWDM మరియు DWDM ఛానెల్ తరంగదైర్ఘ్యాలకు కూడా మద్దతిస్తాము. మీ నిర్దిష్ట తరంగదైర్ఘ్యం అవసరాలతో మమ్మల్ని సంప్రదించండి మరియు మా ఇంజనీరింగ్ బృందం సాధ్యాసాధ్యాలను సమీక్షిస్తుంది.
జ: 1574nm DFB లేజర్కు తగిన కరెంట్ పరిమితితో కూడిన లేజర్ డయోడ్ డ్రైవర్ అవసరం, సమీకృత TEC కోసం ఉష్ణోగ్రత నియంత్రకం మరియు TDLAS అప్లికేషన్లలో తరంగదైర్ఘ్యం స్కానింగ్ కోసం ఐచ్ఛికంగా మాడ్యులేషన్ ఇన్పుట్ అవసరం. మానిటర్ ఫోటోడియోడ్ ఆటోమేటిక్ పవర్ కంట్రోల్ (APC) కోసం ఉపయోగించవచ్చు.
