మధ్య తరంగదైర్ఘ్యంతో 1532nm DFB BTF లేజర్ డయోడ్ 1532.68nm (ITU CH56), ఆప్టికల్ అవుట్పుట్ పవర్ 10mW. అంతర్నిర్మిత TEC మరియు థర్మిస్టర్ స్థిరమైన ఆపరేషన్ను ప్రారంభించండి. ఆపరేషన్ సమయంలో, ప్రకారం సరిగ్గా కనెక్ట్ చేయండి పిన్-అవుట్ నిర్వచనం, రేటింగ్లో డ్రైవింగ్ కరెంట్ మరియు ఉష్ణోగ్రతను నియంత్రించండి పరిధి, మరియు ESD నష్టం మరియు ఓవర్-వోల్టేజ్ ఆపరేషన్ను నివారించండి.
|
పరామితి |
చిహ్నం |
పరిస్థితి |
కనిష్ట |
టైప్ చేయండి. |
గరిష్టంగా |
యూనిట్ |
|
ఆపరేటింగ్ తరంగదైర్ఘ్యం |
λ |
ITU గ్రిడ్ |
CH56: 1532.68 |
nm |
||
|
ఆప్టికల్ అవుట్పుట్ పవర్ |
PF |
— |
6 |
— |
20 |
mW |
|
థ్రెషోల్డ్ కరెంట్ |
ITH |
25℃ |
— |
— |
20 |
mA |
|
ఆపరేటింగ్ కరెంట్ |
IOP |
— |
— |
— |
120 |
mA |
|
ఆపరేటింగ్ వోల్టేజ్ |
VOP |
25℃ |
— |
— |
2.5 |
V |
|
సైడ్ మోడ్ అణచివేత నిష్పత్తి |
SMSR |
— |
30 |
— |
— |
dB |
|
ఆప్టికల్ రిటర్న్ నష్టం |
ORL |
— |
40 |
— |
— |
dB |
|
ఆప్టికల్ ఐసోలేషన్ |
ISO |
25℃ |
30 |
— |
— |
dB |
|
ధ్రువణ విలుప్తం నిష్పత్తి |
ER |
PM ఫైబర్ |
18 |
— |
— |
dB |
|
MPD డార్క్ కరెంట్ |
ID |
IOP=0mA, VRM=5V |
— |
— |
0.2 |
uA |
|
MPD ప్రస్తుత సంబంధిత అవుట్పుట్ శక్తి |
— |
VRM=5V |
10 |
— |
200 |
mA/W |
|
TEC వోల్టేజ్ |
VTEC |
— |
-2.5 |
— |
3.8 |
V |
|
బ్యాండ్విడ్త్ |
BW |
— |
— |
2.5 |
— |
GHz |
|
థర్మిస్టర్ నిరోధకత |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
థర్మిస్టర్ బి-విలువ |
β |
25℃ / 80℃ |
— |
3950 |
— |
K |
|
క్యారియర్-టు-నాయిస్ నిష్పత్తి |
CNR |
— |
55 |
— |
— |
dB |
|
మిశ్రమ రెండవ-ఆర్డర్ |
CSO |
— |
— |
— |
-55 |
dBm |
|
మిశ్రమ ట్రిపుల్ బీట్ |
— |
— |
— |
— |
-64 |
dBc |
● సీతాకోకచిలుక ప్యాకేజీ, అంతర్నిర్మిత TEC;
● విస్తృత-ఉష్ణోగ్రత విశ్వసనీయత;
● అధిక విశ్వసనీయత, వేగవంతమైన ప్రతిస్పందన, మంచి స్థిరత్వం.
● C2H2 ఎసిటిలీన్ వాయువు సెన్సింగ్;
● ఆప్టికల్ ఫైబర్ కమ్యూనికేషన్ & మైక్రోవేవ్ ఫోటోనిక్ ట్రాన్స్మిషన్;
● లేజర్ రేంజ్ ఫైండర్లు.
● సాధారణ స్పెక్ట్రం: 1532.68nm, +/-0.5nm తరంగదైర్ఘ్యం సహనం.

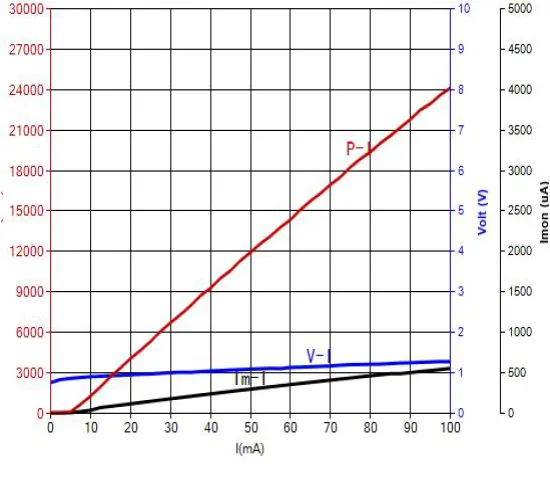

● PIV-1532nm 10mW DFB BTF లేజర్ డయోడ్
● తరచుగా అడిగే ప్రశ్నలు-1532nm DFB BTF లేజర్ డయోడ్
(1) BTF ప్యాకేజీ అంటే ఏమిటి?

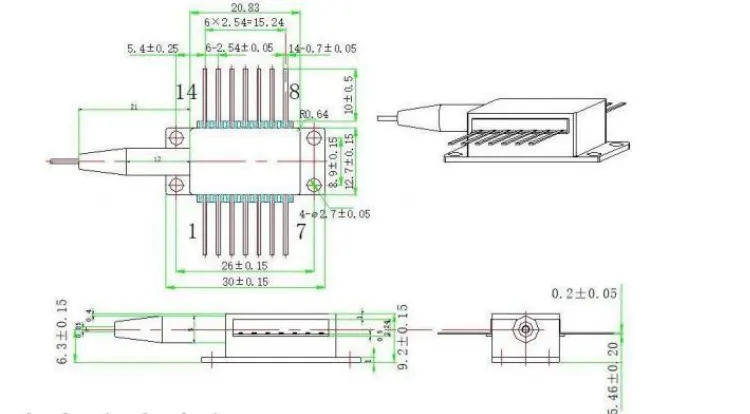

--BTF (బటర్ఫ్లై) ప్యాకేజీ అనేది ప్రామాణిక 14-పిన్ సీతాకోకచిలుక ప్యాకేజీ, ఆప్టోఎలక్ట్రానిక్స్లో అత్యంత ప్రధాన స్రవంతి పారిశ్రామిక-గ్రేడ్ ప్యాకేజింగ్ ఫార్మాట్ పరిశ్రమ. ఈ ప్యాకేజీ లేజర్ చిప్, TEC ఉష్ణోగ్రత నియంత్రణ, థర్మిస్టర్, మరియు ఫోటోడియోడ్, అద్భుతమైన హెర్మెటిసిటీ మరియు థర్మల్ను అందిస్తాయి నిర్వహణ పనితీరు. ప్రమాణం నుండి ముఖ్యమైన తేడా లేదు సీతాకోకచిలుక ప్యాకేజింగ్;"BTF"ని సాధారణంగా ఉత్పత్తిలో "బటర్ఫ్లై"కి సంక్షిప్తంగా ఉపయోగిస్తారు. నామకరణం.
(2) ఈ ఉత్పత్తి ఏ డ్రైవ్ మోడ్లకు మద్దతు ఇస్తుంది?
--1532nm DFB BTF లేజర్ డయోడ్ నిరంతర వేవ్ (CW)కి మద్దతు ఇస్తుంది ఆపరేషన్. తక్కువ-శబ్దం స్థిరమైన ప్రస్తుత మూలం సిఫార్సు చేయబడింది (థ్రెషోల్డ్ ప్రస్తుత సుమారు 5-20mA, ఆపరేటింగ్ కరెంట్ 50-90mA), TECతో పాటు ఉష్ణోగ్రత స్థిరీకరణ కోసం నియంత్రిక (సాధారణంగా 25℃ వద్ద సెట్ చేయబడింది).
(3) నమూనా పరీక్ష అందుబాటులో ఉందా?
--నమూనా పరీక్ష మరియు చిన్న-వాల్యూమ్ ట్రయల్ ఉత్పత్తికి మద్దతు ఉంది. బల్క్ ప్రొక్యూర్మెంట్ కోసం, మేము వాల్యూమ్ ప్రైసింగ్ మరియు టైర్డ్ కొటేషన్లను అందిస్తాము.
|
పేరు |
తరంగదైర్ఘ్యం |
అవుట్పుట్ శక్తి |
ఫైబర్ రకం |
కనెక్టర్ |
పిన్-అవుట్ |
|
BFLD |
-CHXX |
-XX |
XX |
-XX |
X |
|
DFB లేజర్ డయోడ్ |
CH56:1532.68nm ఇతర |
10:10mW ఇతర |
SM: సింగిల్ మోడ్ PM: పోలరైజేషన్ నిర్వహణ
|
FA: FC/APC SA: SC/APC ఇతర |
NULL:రకం 1 2:రకం 2 |
ఉదా: BFLD-CH56-10SM-FA
(ఆర్డర్ సమాచారం: 1532nm DFB BTF లేజర్ డయోడ్, 10mW అవుట్పుట్ పవర్, దీనితో SM ఫైబర్, FC/APC కనెక్టర్, టైప్1 పిన్-అవుట్).
● కోట్ నిబంధనలు
(1) EXW:
మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, Box Optronics ఉపయోగించమని సూచిస్తోంది EXW. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.
(2) DAP:
మీకు ఖాతా లేకుంటే, దయచేసి షిప్పింగ్ ఖర్చును ముందుగా చెల్లించండి ఉత్పత్తులు.
● చెల్లింపు నిబంధనలు
PayPal మరియు T/T అందుబాటులో ఉన్నాయి.
ఉత్పత్తికి దాదాపు 10 పని దినాలు పడుతుంది. (కొన్ని ఉంటే స్టాక్లో ఉంది, ఇది వేగంగా రవాణా చేయబడుతుంది.)
అంతర్జాతీయ లాజిస్టిక్స్కు 3-5 పని దినాలు పట్టవచ్చు.
● పనిచేస్తున్నప్పుడు, ఈ పరికరం అధిక-తీవ్రత లేజర్ పుంజంను విడుదల చేస్తుంది; చేయండి ఫైబర్ ఎండ్ ముఖంలోకి నేరుగా చూడకండి, అలా చేయడం వల్ల కంటికి గాయం కావచ్చు.
● ఈ పరికరం ఎలెక్ట్రోస్టాటిక్-సెన్సిటివ్; అందువలన, కఠినమైన కట్టుబడి ప్యాకేజింగ్ సమయంలో యాంటీ-స్టాటిక్ రక్షణ చర్యలు అవసరం, రవాణా మరియు వినియోగం. అదనంగా, నిరోధించడానికి జాగ్రత్తలు తీసుకోవాలి విద్యుత్ సరఫరా పెరుగుతుంది, అలా చేయడంలో వైఫల్యం శాశ్వత నష్టానికి దారితీయవచ్చు పరికరం (ఉదా., సరైన పరికరాలు గ్రౌండింగ్ మరియు యాంటీ స్టాటిక్ ధరించడం మణికట్టు పట్టీ).
● ఆప్టికల్ ఫైబర్స్ పెళుసుగా ఉంటాయి; పరికరాన్ని లాగడానికి ఫైబర్ని ఉపయోగించవద్దు. పరికరాన్ని దాని సాకెట్ నుండి చొప్పించేటప్పుడు లేదా తీసివేసేటప్పుడు, దానిపై ఒత్తిడి చేయవద్దు లేదా పరికరం హౌసింగ్ వెనుక ఉన్న స్లీవ్పై లాగండి. పరికరాల కోసం కనెక్టర్లతో అమర్చబడి, పరికరం మరియు ఫైబర్ కనెక్టర్ రెండూ ఉండేలా చూసుకోండి సంస్థాపన లేదా తొలగింపు సమయంలో ఏకకాలంలో ఎత్తివేయబడతాయి.
● అన్ని భాగాలను పవర్ అప్ చేయడానికి ముందు, ముందుగా కూలర్ని యాక్టివేట్ చేయండి మరియు ఆపై చిప్ వేడెక్కడాన్ని నిరోధించడానికి పెరుగుతున్న పవర్-అప్ దశలతో కొనసాగండి మరియు ఓవర్లోడ్.
● పవర్-అప్ ప్రక్రియ సమయంలో, అధిక కరెంట్ను నేరుగా వర్తింపజేయవద్దు ఇది చిప్ దెబ్బతినే ప్రమాదం ఉంది. బదులుగా, పరికరాన్ని ప్రస్తుత స్థాయిలో పవర్ అప్ చేయండి చిప్ యొక్క థ్రెషోల్డ్కు దగ్గరగా, ఆపై క్రమంగా కరెంట్ను చిన్నగా పెంచండి కావలసిన స్థాయికి చేరుకునే వరకు ఇంక్రిమెంట్లు.
● వారంటీ వ్యవధి:
1లోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ కొనుగోలు నుండి సంవత్సరం. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.
● ఉచిత వారంటీ నుండి మినహాయింపులు:
ఉచిత వారంటీ వ్యవధిలో, ఉచిత మరమ్మత్తు లేదా భర్తీ సేవలు ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం అందించబడుతుంది. అయితే, బాక్స్ ఆప్ట్రానిక్స్ కింది వాటిలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును కలిగి ఉంది వారంటీ వ్యవధిలో కేసులు:
(1) సహజ కారకాల వల్ల కలిగే నష్టం (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాలు.
(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.
(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.
(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.
(5) హౌసింగ్పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్లు.
(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
