ఇది 1064nm 20kHz అల్ట్రా-నారో లైన్విడ్త్ ఫైబర్ ఫైబర్-ఆప్టిక్ DFB లేజర్ కేవిటీ స్ట్రక్చర్ను ఉపయోగించే లేజర్, అవుట్పుట్ a 1064nmలో ఒకే రేఖాంశ మోడ్ ఇరుకైన-లైన్విడ్త్ నిరంతర-వేవ్ లేజర్ తరంగదైర్ఘ్యం బ్యాండ్. అవుట్పుట్ పవర్ 50/100/200/500/1000mW ఐచ్ఛికం. ఇది RS232 కమ్యూనికేషన్తో బెంచ్టాప్ మరియు మాడ్యులర్ కాన్ఫిగరేషన్లకు మద్దతు ఇస్తుంది సిస్టమ్ ఇంటిగ్రేషన్ కోసం ఇంటర్ఫేస్ మరియు పర్యవేక్షణ సాఫ్ట్వేర్. LiDARకి అనుకూలం, హైడ్రోకౌస్టిక్స్, మరియు పంపిణీ చేయబడిన ఫైబర్ ఆప్టిక్ సెన్సింగ్.
|
పరామితి |
యూనిట్ |
విలక్షణమైనది |
వ్యాఖ్య |
|
|
ఆపరేటింగ్ తరంగదైర్ఘ్యం |
nm |
1064 ± 0.1 |
|
|
|
నెమ్మదిగా ఉష్ణోగ్రత ట్యూనింగ్ పరిధి |
nm |
± 0.1 |
|
|
|
అవుట్పుట్ శక్తి |
mW |
50/100/200/500/1000 |
|
|
|
స్పెక్ట్రల్ లైన్విడ్త్@3dB |
kHz |
<20 |
20dB లైన్విడ్త్ / 20 |
|
|
సైడ్ మోడ్ అణచివేత నిష్పత్తి |
dB |
≥60 |
|
|
|
తరంగదైర్ఘ్యం అస్థిరత |
MHz |
≤±25 |
|
|
|
వర్కింగ్ మోడ్ |
— |
CW |
నిరంతర కాంతి |
|
|
శక్తి అస్థిరత (స్వల్పకాలిక 15 నిమిషాలు) |
dB |
≤ ± 0.02 |
సమానత్వం ≤ ± 0.5% |
|
|
శక్తి అస్థిరత (దీర్ఘకాలిక 8 గంటలు) |
dB |
≤ ± 0.05 |
సమానత్వం ≤ ± 1.2% |
|
|
ఫైబర్ రకం |
— |
Hi1060 |
యాదృచ్ఛిక ధ్రువణత |
|
|
— |
PM980 (ప్రతి>23dB) |
లీనియర్ పోలరైజేషన్ |
||
|
పిగ్టైల్ కనెక్టర్ రకం |
— |
FC/APC |
అనుకూలీకరించదగినది |
|
|
డైమెన్షన్ |
50/100/200mW |
మి.మీ |
255(W)×285(D)×115(H) |
B1: బెంచ్టాప్ |
|
500/1000mW |
255(W)×322(D)×115(H) |
B2: బెంచ్టాప్ |
||
|
50/100/200mW |
125(W)×150(D)×31.5(H) |
M31: మాడ్యూల్ |
||
|
500/1000mW |
139(W)×235(D)×70(H) |
M70: మాడ్యూల్ |
||
|
విద్యుత్ సరఫరా |
V |
100~240V AC, <30W |
బెంచ్టాప్ |
|
|
DC 12V, 24W |
మాడ్యూల్ |
|||
|
కమ్యూనికేషన్ ఇంటర్ఫేస్ |
— |
DB9 స్త్రీ(RS232) |
|
|
|
ఆపరేటింగ్ ఉష్ణోగ్రత |
℃ |
-5~+35 |
|
|
|
నిల్వ ఉష్ణోగ్రత |
℃ |
-40 ~ +85 |
|
|
● స్పెక్ట్రల్ లైన్విడ్త్ ≤20KHz;
● మొత్తం ఫైబర్ DFB ప్రతిధ్వని కుహరం;
● తరంగదైర్ఘ్యం మోడ్ హోపింగ్ లేకుండా స్థిరంగా ఉంటుంది.
● లిడార్;
● అకౌస్టిక్ సెన్సార్లు, హైడ్రోఫోన్లు;
● ఫైబర్ ఆప్టిక్ డిస్ట్రిబ్యూటెడ్ సెన్సింగ్.

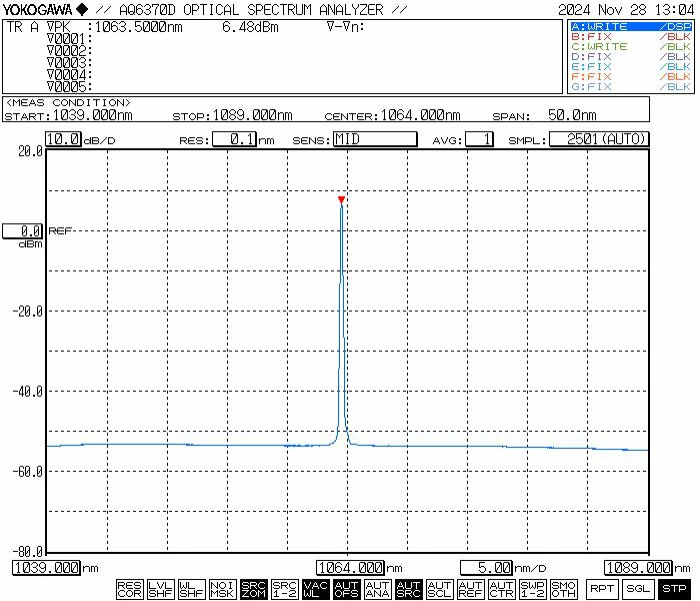

● సాధారణ స్పెక్ట్రం: 1064nm

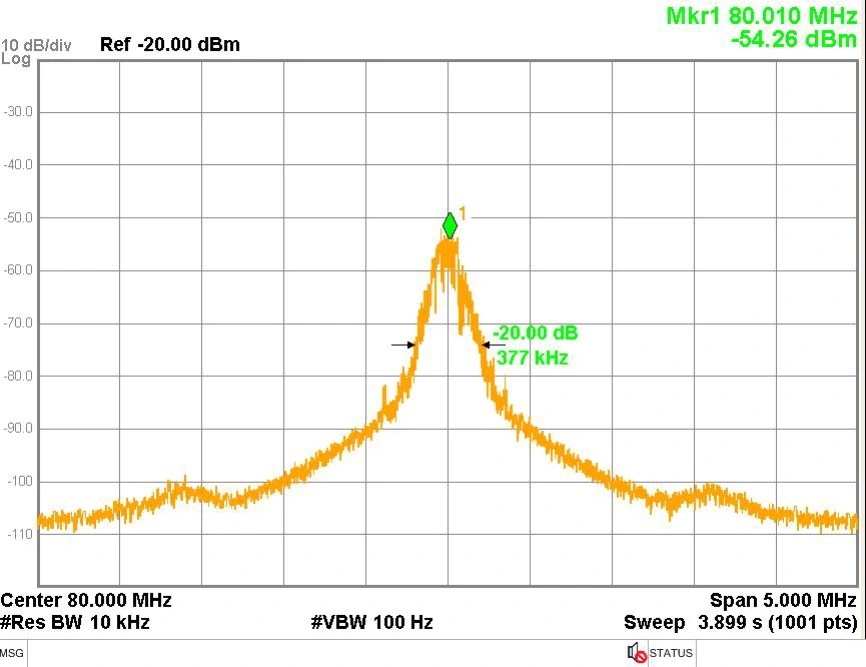

● సాధారణ లైన్విడ్త్: 3dB స్పెక్ట్రల్ లైన్విడ్త్≤20 KHz (సమానం 20dB లైన్విడ్త్ / 20)

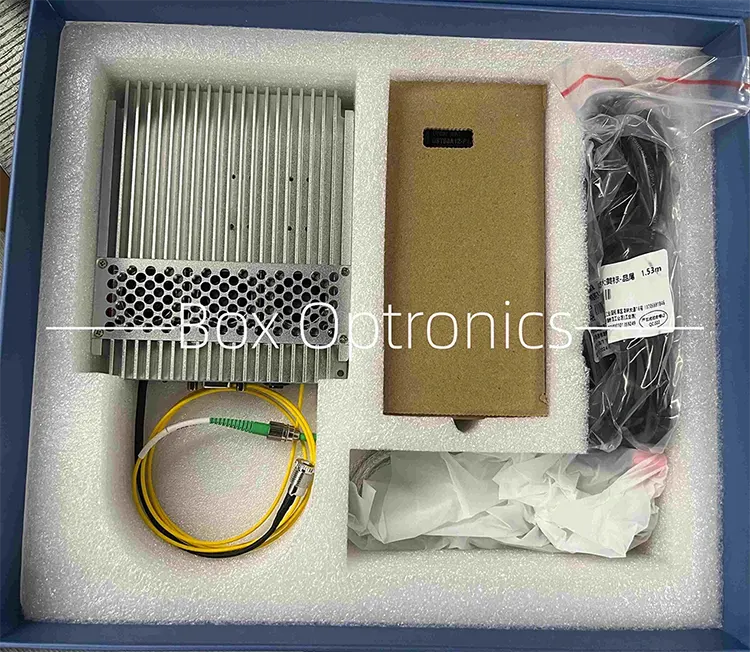

● ప్యాకేజింగ్ ఉదాహరణ

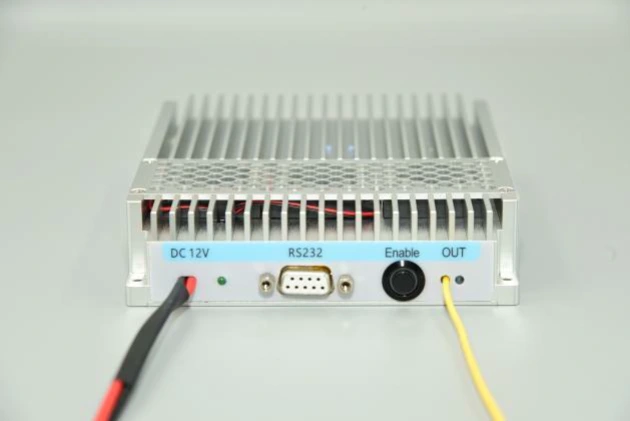

దశ 1. స్వరూపం: మాడ్యూల్లో a పవర్ కనెక్టర్, పవర్ ఇండికేటర్, RS232 కమ్యూనికేషన్ ఇంటర్ఫేస్, అవుట్పుట్ యాక్టివేషన్ స్విచ్, మరియు లేజర్ అవుట్పుట్ ఫైబర్ పోర్ట్.
Step2.పవర్ సప్లై: పవర్ పోర్ట్ ఉపయోగిస్తుంది ఒక ప్రామాణిక DC5.5×2.1mm ఇంటర్ఫేస్. అసలు సరిపోలిన పవర్ అడాప్టర్ (DC5V లేదా DC12V) మాత్రమే ఉపయోగించండి. సరికాని పవర్ ఎడాప్టర్లు కాంతి మూలాన్ని దెబ్బతీస్తాయి. U- ఆకారపు కనెక్టర్ పవర్ వద్ద అభ్యర్థనపై స్విచ్ విద్యుత్ సరఫరాకు కనెక్ట్ చేయడానికి కేబుల్ అందుబాటులో ఉంది కొనుగోలు సమయం.
దశ 3. ఫైబర్ ఆప్టిక్ను కనెక్ట్ చేస్తోంది జంపర్: ఫైబర్ కనెక్టర్ నుండి డస్ట్ క్యాప్ను తీసివేసి, దాని కోసం చివరి ముఖాన్ని తనిఖీ చేయండి కాలుష్యం లేదా నష్టం, మరియు ఇతర వాటికి కనెక్ట్ చేయడానికి ముందు శుభ్రతను నిర్ధారించండి ఫైబర్ పరికరాలు లేదా పరీక్ష పరికరాలు. అధిక-శక్తి నమూనాల కోసం, ఫ్యూజన్ స్ప్లికింగ్ సిఫార్సు చేయబడింది.
Setp4. మాడ్యూల్ను హోస్ట్కి కనెక్ట్ చేస్తోంది కంప్యూటర్: మాడ్యూల్ను కనెక్ట్ చేయడానికి చేర్చబడిన USB-RS232 సీరియల్ డేటా కేబుల్ని ఉపయోగించండి కంప్యూటర్. అంకితమైన సీరియల్ డ్రైవర్ను ఇన్స్టాల్ చేయండి (దీని ద్వారా అందించబడింది తయారీదారు) కమ్యూనికేషన్ని ప్రారంభించడానికి. డ్రైవర్ లేకుండా, హోస్ట్ సాఫ్ట్వేర్ మాడ్యూల్కి కనెక్ట్ చేయడం సాధ్యం కాదు.
దశ 5. సాఫ్ట్వేర్: ది హోస్ట్ సాఫ్ట్వేర్ అవుట్పుట్ శక్తిని సర్దుబాటు చేయడానికి మరియు లేజర్ అవుట్పుట్ ద్వారా నియంత్రించడానికి అనుమతిస్తుంది "SoftActive" బటన్ (క్రింద ఇంటర్ఫేస్ రేఖాచిత్రం చూడండి). సాఫ్ట్వేర్ సెట్ పంప్ కరెంట్, అవుట్పుట్ పవర్ మరియు ఉష్ణోగ్రత పర్యవేక్షణ స్థితిని ప్రదర్శిస్తుంది.
Step6.నిర్దిష్ట సాఫ్ట్వేర్ కార్యకలాపాలు: రేఖాచిత్రంలో చూపిన విధంగా, హోస్ట్ను ప్రారంభించిన తర్వాత కంప్యూటర్ సాఫ్ట్వేర్, ముందుగా సరైన సీరియల్ పోర్ట్ నంబర్ను ఎంచుకోండి "పోర్ట్లిస్ట్" సీరియల్ పోర్ట్ జాబితా, మరియు "ఓపెన్పోర్ట్" క్లిక్ చేయండి సీరియల్ పోర్ట్ తెరవడానికి బటన్. "పవర్" మరియు "LDTemp" విండోస్ మాడ్యూల్ యొక్క ప్రస్తుత అవుట్పుట్ పవర్ మరియు పంప్ ఉష్ణోగ్రతను ప్రదర్శిస్తుంది. "ప్రస్తుత" ఫీల్డ్లో పంప్ డ్రైవ్ కరెంట్ విలువను నమోదు చేసి, క్లిక్ చేయండి "SET" బటన్. సెట్టింగ్లు ప్రభావం చూపుతాయి మరియు కాంతి మూలం భౌతిక బటన్ రెండూ లైట్ని ఆన్ చేసినప్పుడు మాత్రమే ఆప్టికల్ పవర్ను అవుట్పుట్ చేస్తుంది సోర్స్ మాడ్యూల్ మరియు సాఫ్ట్వేర్లోని "SoftActive" బటన్ మారాయి న. హోస్ట్ కంప్యూటర్ సాఫ్ట్వేర్ వెర్షన్ నంబర్ తప్పనిసరిగా సాఫ్ట్వేర్తో సరిపోలాలి ఉత్పత్తి పరీక్ష నివేదికలో పేర్కొన్న సంస్కరణ; సాఫ్ట్వేర్ సంస్కరణను కనుగొనవచ్చు ప్రతి ఉత్పత్తి యొక్క పరీక్ష నివేదికలో.
Step7.Parameter మెమరీ: సాఫ్ట్వేర్ ద్వారా కాన్ఫిగర్ చేయబడిన సెట్టింగ్లు మరియు స్థితి స్వయంచాలకంగా మాడ్యూల్లో సేవ్ చేయబడుతుంది అంతర్గత మెమరీ. పారామితులు లేకపోతే హోస్ట్ కంప్యూటర్ కనెక్షన్ అవసరం లేదు సవరణ అవసరం.
|
పేరు |
తరంగదైర్ఘ్యం |
అవుట్పుట్ శక్తి |
పవర్ సర్దుబాటు (ఐచ్ఛికం) |
ఫైబర్ రకం |
డైమెన్షన్ |
|
NLFL |
-XXXX |
-XX |
-X |
-XX |
-X |
|
ఇరుకైన లైన్విడ్త్ ఫైబర్ లేజర్ |
1064: 1064nm |
50:50mW 100:100mW 200:200mW 500:500mW 1000:1000mW |
T: శక్తి సర్దుబాటు |
SM:Hi1060 PM:PM980 |
B1/B2: బెంచ్టాప్ M31/M70 : మాడ్యూల్ |
ఉదా: NLFL-1064-50-T-SM-M
(ఆర్డర్ సమాచారం: 1064nm 20kHz అల్ట్రా-నారో లైన్విడ్త్ ఫైబర్ లేజర్, 50mW అవుట్పుట్ పవర్, పవర్ సర్దుబాటు, SM ఫైబర్, మాడ్యూల్ ప్యాకేజీ).
ఇతర అనుకూలీకరించిన అవసరాల కోసం, దయచేసి సంప్రదించండి: sales06@boxoptronics.com
● కోట్ నిబంధనలు
(1) EXW:
మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, Box Optronics ఉపయోగించమని సూచిస్తోంది EXW. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.
(2) DAP:
మీకు ఖాతా లేకుంటే, దయచేసి షిప్పింగ్ ఖర్చును ముందుగా చెల్లించండి ఉత్పత్తులు.
(3) ఇతర
● చెల్లింపు నిబంధనలు
PayPal మరియు T/T అందుబాటులో ఉన్నాయి.
ఉత్పత్తికి 10-15 పని దినాలు పడుతుంది. (కొన్ని ఉంటే స్టాక్, ఇది వేగంగా రవాణా చేయబడుతుంది.)
అంతర్జాతీయ లాజిస్టిక్స్కు 3-5 పని దినాలు పట్టవచ్చు.
● అవుట్పుట్ను తరచుగా చొప్పించడం మరియు అన్ప్లగ్ చేయడం సిఫార్సు చేయబడదు దుమ్ము కలుషితాన్ని నివారించడానికి ఫైబర్ కనెక్టర్లు, ఇది పెరగడానికి దారితీయవచ్చు ఫైబర్ కనెక్టర్ ముగింపు ముఖం చొప్పించడం లేదా కాల్చడం.
● ఫైబర్ కనెక్టర్లను మెత్తటి రహిత వైప్తో శుభ్రం చేయండి మరియు aతో తనిఖీ చేయండి కనెక్షన్కు ముందు ఫైబర్ ఎండ్-ఫేస్ డిటెక్టర్. ఫైబర్లను ఎల్లప్పుడూ కనెక్ట్ చేయండి/డిస్కనెక్ట్ చేయండి ఎండ్-ఫేస్ బర్నింగ్ నివారించడానికి శక్తి లేకుండా. ఫైబర్ ఆప్టిక్ కనెక్టర్లు తప్పనిసరిగా ఉండాలి డస్ట్ క్యాప్స్తో కప్పబడి ఉంటుంది.
● అవుట్పుట్ ఫైబర్ను మరొక ఫైబర్కి కనెక్ట్ చేయవలసి వస్తే, అది ఫ్యూజన్ స్ప్లిసర్ని ఉపయోగించడానికి సిఫార్సు చేయబడింది.
● ప్రారంభించేటప్పుడు, ముందుగా పవర్ స్విచ్ మరియు కీ స్విచ్ని నిర్ధారించండి ఆఫ్ చేయబడ్డాయి, ఆపై విద్యుత్ సరఫరాను కనెక్ట్ చేయండి. షట్ డౌన్ చేసినప్పుడు, ముందుగా కీ స్విచ్ను ఆఫ్ చేసి, ఆపై అవుట్పుట్ తర్వాత విద్యుత్ సరఫరాను డిస్కనెక్ట్ చేయండి సూచిక కాంతి ఆరిపోతుంది. విద్యుత్ సరఫరాను నేరుగా నిలిపివేయవద్దు కాంతి మూలం పని చేస్తోంది.
● దయచేసి తేమ ప్రూఫ్, డస్ట్ ప్రూఫ్ మరియు వ్యతిరేక తుప్పు, మరియు పొడి ప్రదేశంలో నిల్వ చేయండి.
● వారంటీ వ్యవధి:
1లోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ కొనుగోలు నుండి సంవత్సరం. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.
● ఉచిత వారంటీ నుండి మినహాయింపులు:
ఉచిత వారంటీ వ్యవధిలో, ఉచిత మరమ్మత్తు లేదా భర్తీ సేవలు ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం అందించబడుతుంది. అయితే, బాక్స్ ఆప్ట్రానిక్స్ కింది వాటిలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును కలిగి ఉంది వారంటీ వ్యవధిలో కేసులు:
(1) సహజ కారకాల వల్ల కలిగే నష్టం (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాలు.
(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.
(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.
(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.
(5) హౌసింగ్పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్లు.
(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
