1. పరిచయం 1550nm 3kHz అల్ట్రా-నారో లైన్విడ్త్ ఫైబర్ లేజర్
2. సాంకేతిక స్పెసిఫికేషన్లు
3. ఉత్పత్తి లక్షణాలు
4. సాధారణ అప్లికేషన్లు
5. ఉత్పత్తి వివరాలు
6. సేఫ్ ఆపరేషన్ గైడ్
7. ఆర్డరింగ్ సమాచారం
8. డేటాషీట్ మరియు టెస్ట్షీట్
9. కోట్ నిబంధనలు మరియు చెల్లింపు
10. ప్రధాన సమయం
11. ఆపరేషన్ నోట్స్ మరియు నిర్వహణ
12. నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ
ఇది 1550nm 3kHz అల్ట్రా-నారో లైన్విడ్త్ ఫైబర్ లేజర్ సిడబ్ల్యు అవుట్పుట్తో ఎర్బియం-డోప్డ్ ఫైబర్ DFB లేజర్ కేవిటీ స్ట్రక్చర్ను స్వీకరించడం పవర్ 50/100/200/500/1000mW ఐచ్ఛికం, 3dB బ్యాండ్విడ్త్ 3kHz కంటే తక్కువ, తరంగదైర్ఘ్యం మోడ్ హోపింగ్ లేకుండా స్థిరంగా ఉంటుంది. ఇది బెంచ్టాప్ మరియు మాడ్యులర్ కాన్ఫిగరేషన్లకు మద్దతు ఇస్తుంది సిస్టమ్ కోసం RS232 కమ్యూనికేషన్ ఇంటర్ఫేస్ మరియు మానిటరింగ్ సాఫ్ట్వేర్తో ఏకీకరణ. పంపిణీ చేయబడిన సెన్సింగ్ మొదలైన వాటికి అనుకూలం.
|
పరామితి |
యూనిట్ |
విలక్షణమైనది |
వ్యాఖ్య |
|
|
ఆపరేటింగ్ తరంగదైర్ఘ్యం |
nm |
1550 ± 0.1 |
1540~1570 (అనుకూలీకరించిన) |
|
|
నెమ్మదిగా ఉష్ణోగ్రత ట్యూనింగ్ పరిధి |
nm |
± 0.1 |
|
|
|
అవుట్పుట్ శక్తి |
mW |
50/100/200/500/1000 |
|
|
|
స్పెక్ట్రల్ లైన్విడ్త్@3dB |
kHz |
<3 |
20dB లైన్విడ్త్ / 20 |
|
|
సైడ్ మోడ్ అణచివేత నిష్పత్తి |
dB |
≥60 |
|
|
|
తరంగదైర్ఘ్యం అస్థిరత |
MHz |
≤±25 |
|
|
|
వర్కింగ్ మోడ్ |
— |
CW |
నిరంతర కాంతి |
|
|
శక్తి అస్థిరత (స్వల్పకాలిక 15 నిమిషాలు) |
dB |
≤ ± 0.02 |
సమానత్వం ≤ ± 0.5% |
|
|
శక్తి అస్థిరత (దీర్ఘకాలిక 8 గంటలు) |
dB |
≤ ± 0.05 |
సమానత్వం ≤ ± 1.2% |
|
|
ఫైబర్ రకం |
— |
SMF-28 |
యాదృచ్ఛిక ధ్రువణత |
|
|
— |
PM1550 (ప్రతి>23dB) |
లీనియర్ పోలరైజేషన్ |
||
|
పిగ్టైల్ కనెక్టర్ రకం |
— |
FC/APC |
అనుకూలీకరించదగినది |
|
|
డైమెన్షన్ |
50/100/200mW |
మి.మీ |
255(W)×285(D)×115(H) |
B1: బెంచ్టాప్ |
|
500/1000mW |
255(W)×322(D)×115(H) |
B2: బెంచ్టాప్ |
||
|
50/100/200mW |
125(W)×150(D)×31.5(H) |
M31: మాడ్యూల్ |
||
|
500/1000mW |
139(W)×235(D)×70(H) |
M70: మాడ్యూల్ |
||
|
విద్యుత్ సరఫరా |
V |
100~240V AC, <30W |
బెంచ్టాప్ |
|
|
DC 12V, 24W |
మాడ్యూల్ |
|||
|
కమ్యూనికేషన్ ఇంటర్ఫేస్ |
— |
DB9 స్త్రీ(RS232) |
|
|
|
ఆపరేటింగ్ ఉష్ణోగ్రత |
℃ |
-5~+35 |
|
|
|
నిల్వ ఉష్ణోగ్రత |
℃ |
-40 ~ +85 |
|
|
● స్పెక్ట్రల్ లైన్విడ్త్ ≤3 KHz;
● మొత్తం ఫైబర్ DFB ప్రతిధ్వని కుహరం;
● తరంగదైర్ఘ్యం మోడ్ హోపింగ్ లేకుండా స్థిరంగా;
● DB9 సులభమైన ఏకీకరణ కోసం స్త్రీ(RS232) కమ్యూనికేషన్లు.
● లిడార్;
● అకౌస్టిక్ సెన్సార్లు, హైడ్రోఫోన్లు;
● ఫైబర్ ఆప్టిక్ డిస్ట్రిబ్యూటెడ్ సెన్సింగ్.

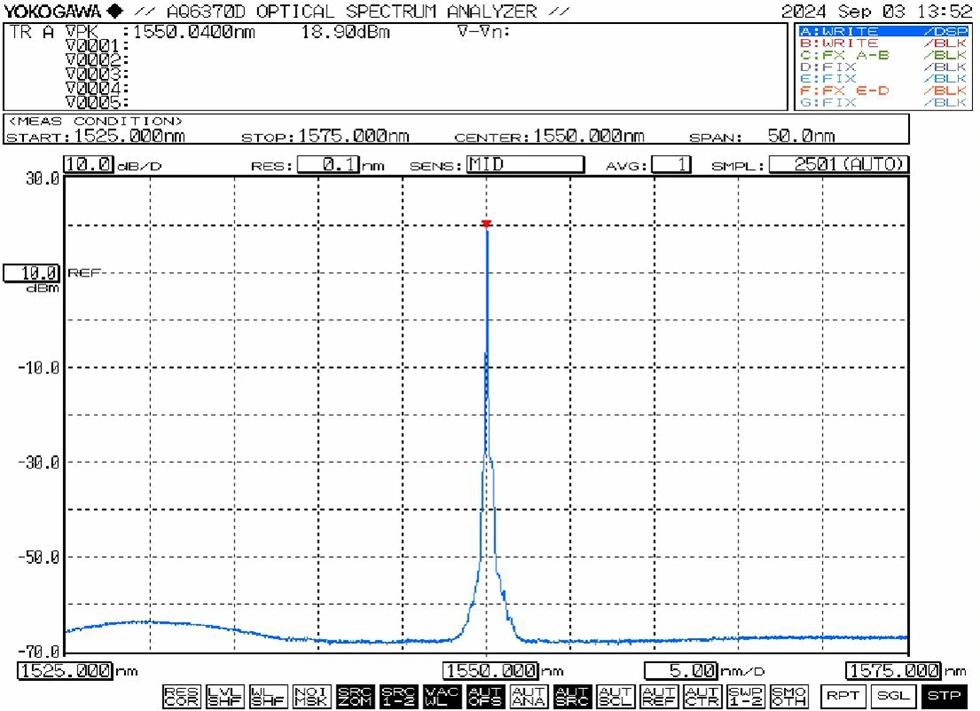

● సాధారణ స్పెక్ట్రం: 1550nm

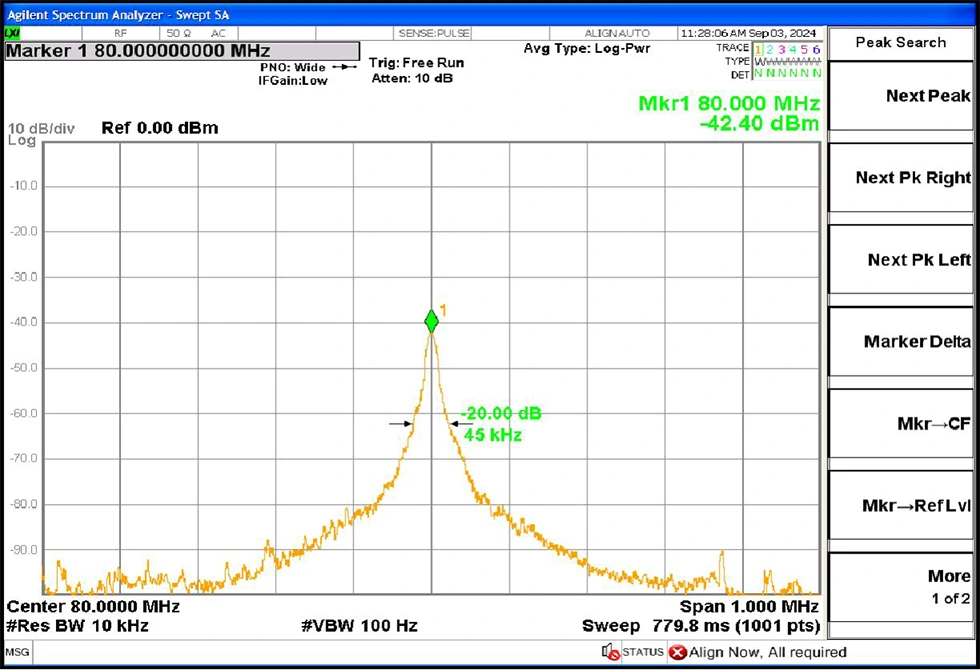

● సాధారణ లైన్విడ్త్: 3dB స్పెక్ట్రల్ లైన్విడ్త్≤3 KHz (సమానం 20dB లైన్విడ్త్ / 20)

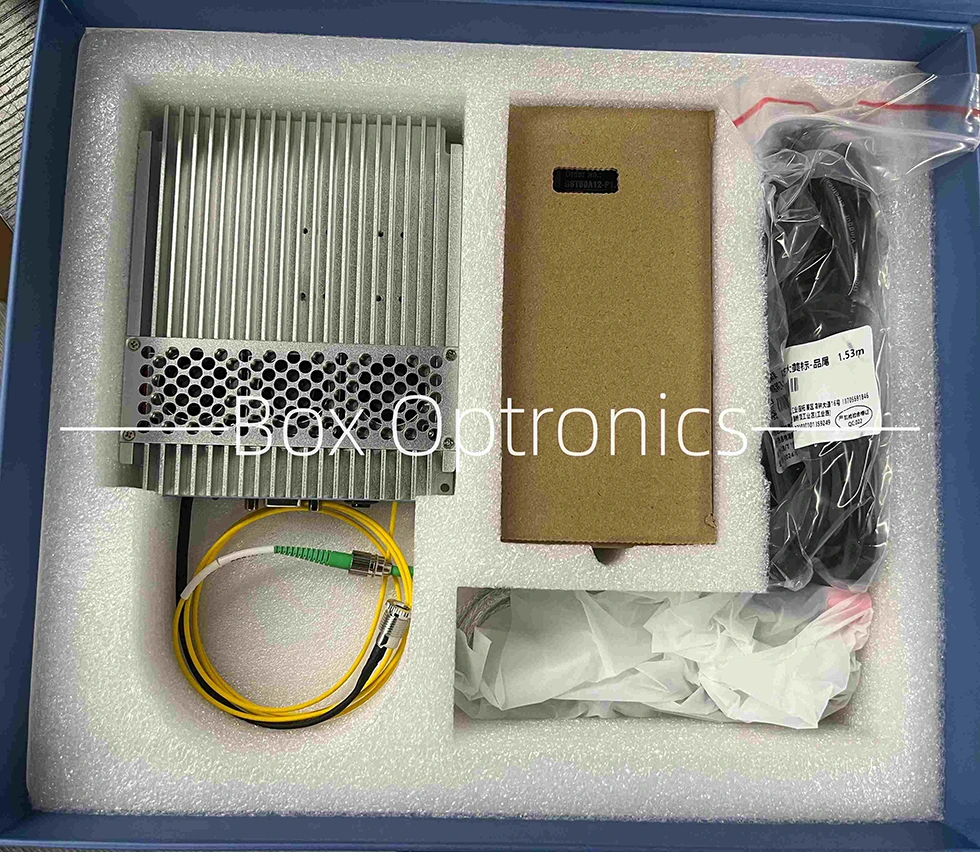

● ప్యాకేజింగ్ ఉదాహరణ

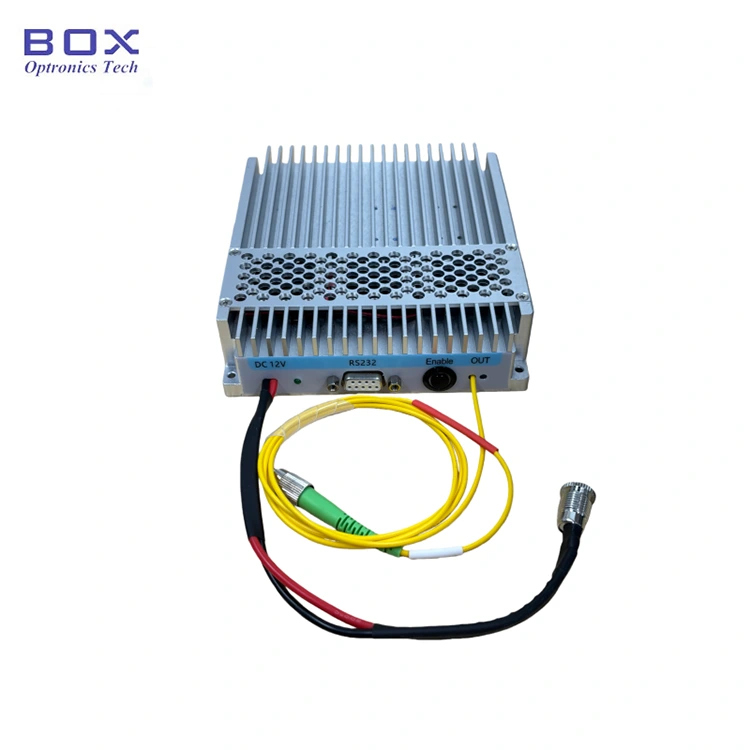

1.స్వరూపం:మాడ్యూల్లో పవర్ కనెక్టర్, పవర్ ఇండికేటర్, RS232 ఉన్నాయి కమ్యూనికేషన్ ఇంటర్ఫేస్, అవుట్పుట్ యాక్టివేషన్ స్విచ్ మరియు లేజర్ అవుట్పుట్ ఫైబర్ పోర్ట్.
2.శక్తి సరఫరా: పవర్ పోర్ట్ ప్రామాణిక DC5.5×2.1mm ఇంటర్ఫేస్ను ఉపయోగిస్తుంది. అసలు సరిపోలిన పవర్ అడాప్టర్ను మాత్రమే ఉపయోగించండి (DC5V లేదా DC12V). సరికాని పవర్ ఎడాప్టర్లు కాంతి మూలాన్ని దెబ్బతీస్తాయి. U- ఆకారంలో స్విచ్ విద్యుత్ సరఫరాకు కనెక్ట్ చేయడానికి కనెక్టర్ పవర్ కేబుల్ అందుబాటులో ఉంది కొనుగోలు సమయంలో అభ్యర్థన.
3. కనెక్ట్ చేస్తోంది ఫైబర్ ఆప్టిక్ జంపర్: నుండి డస్ట్ క్యాప్ తొలగించండి ఫైబర్ కనెక్టర్, కాలుష్యం లేదా నష్టం కోసం ముగింపు ముఖం తనిఖీ, మరియు నిర్ధారించడానికి ఇతర ఫైబర్ పరికరాలు లేదా పరీక్షా పరికరాలకు కనెక్ట్ చేయడానికి ముందు శుభ్రత. కోసం అధిక-శక్తి నమూనాలు, ఫ్యూజన్ స్ప్లికింగ్ సిఫార్సు చేయబడింది.
4. కనెక్ట్ చేస్తోంది హోస్ట్ కంప్యూటర్కు మాడ్యూల్: చేర్చబడిన వాటిని ఉపయోగించండి మాడ్యూల్ను కంప్యూటర్కు కనెక్ట్ చేయడానికి USB-RS232 సీరియల్ డేటా కేబుల్. ఇన్స్టాల్ చేయండి కమ్యూనికేషన్ను ప్రారంభించడానికి అంకితమైన సీరియల్ డ్రైవర్ (తయారీదారు అందించినది). డ్రైవర్ లేకుండా, హోస్ట్ సాఫ్ట్వేర్ మాడ్యూల్కి కనెక్ట్ చేయబడదు.

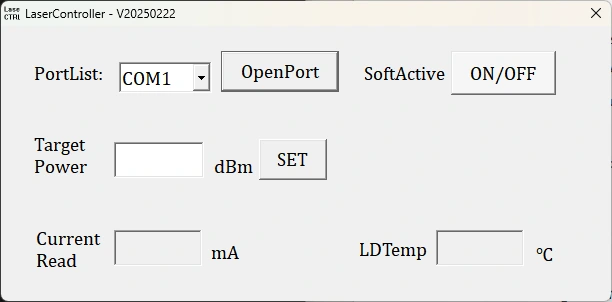

5.సాఫ్ట్వేర్: హోస్ట్ సాఫ్ట్వేర్ అనుమతిస్తుంది ద్వారా అవుట్పుట్ శక్తిని సర్దుబాటు చేయడం మరియు లేజర్ అవుట్పుట్ను నియంత్రించడం "SoftActive" బటన్. సాఫ్ట్వేర్ సెట్ పంప్ కరెంట్, అవుట్పుట్ ప్రదర్శిస్తుంది శక్తి మరియు ఉష్ణోగ్రత పర్యవేక్షణ స్థితి.
6.పారామీటర్ మెమరీ: సెట్టింగ్లు మరియు సాఫ్ట్వేర్ ద్వారా కాన్ఫిగర్ చేయబడిన స్థితి స్వయంచాలకంగా మాడ్యూల్లో సేవ్ చేయబడుతుంది అంతర్గత మెమరీ. పారామితులు లేకపోతే హోస్ట్ కంప్యూటర్ కనెక్షన్ అవసరం లేదు సవరణ అవసరం.
|
పేరు |
తరంగదైర్ఘ్యం |
అవుట్పుట్ శక్తి |
పవర్ సర్దుబాటు (ఐచ్ఛికం) |
ఫైబర్ రకం |
డైమెన్షన్ |
|
NLFL |
-XXXX |
-XX |
-X |
-XX |
-X |
|
ఇరుకైన లైన్విడ్త్ ఫైబర్ లేజర్ |
1550: 1550nm |
50:50mW 100:100mW 200:200mW 500:500mW 1000:1000mW |
T: శక్తి సర్దుబాటు |
SM:SMF-28e PM: PM1550 |
B1/B2: బెంచ్టాప్ M31/M70 : మాడ్యూల్ |
ఉదా: NLFL-1550-50-T-SM-M
(ఆర్డర్ సమాచారం: 1550nm 3kHz అల్ట్రా-నారో లైన్విడ్త్ ఫైబర్ లేజర్, 50mW అవుట్పుట్ పవర్, పవర్ సర్దుబాటు, SM ఫైబర్, మాడ్యూల్ ప్యాకేజీ).
ఇతర అనుకూలీకరించిన అవసరాల కోసం, దయచేసి సంప్రదించండి: sales06@boxoptronics.com
● కోట్ నిబంధనలు
(1) EXW:
మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, Box Optronics ఉపయోగించమని సూచిస్తోంది EXW. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.
(2) DAP:
మీకు ఖాతా లేకుంటే, దయచేసి షిప్పింగ్ ఖర్చును ముందుగా చెల్లించండి ఉత్పత్తులు.
(3) ఇతర
● చెల్లింపు నిబంధనలు
PayPal మరియు T/T అందుబాటులో ఉన్నాయి.
ఉత్పత్తికి దాదాపు 15 పని దినాలు పడుతుంది. (కొన్ని ఉంటే స్టాక్లో ఉంది, ఇది వేగంగా రవాణా చేయబడుతుంది.)
అంతర్జాతీయ లాజిస్టిక్స్కు 3-5 పని దినాలు పట్టవచ్చు.
1. ఆపరేషన్ నోట్స్ మరియు మెయింటెనెన్స్-1550nm 3kHz అల్ట్రా-నారో లైన్విడ్త్ ఫైబర్ లేజర్
● నిరోధించడానికి ఫైబర్ కనెక్టర్లను తరచుగా ప్లగ్ చేయడం/అన్ప్లగ్ చేయడం మానుకోండి దుమ్ము చేరడం మరియు చివరి ముఖం నష్టం.
● ఫైబర్ కనెక్టర్లను మెత్తటి రహిత వైప్తో శుభ్రం చేయండి మరియు aతో తనిఖీ చేయండి కనెక్షన్కు ముందు ఫైబర్ ఎండ్-ఫేస్ డిటెక్టర్. ఫైబర్లను ఎల్లప్పుడూ కనెక్ట్ చేయండి/డిస్కనెక్ట్ చేయండి ఎండ్-ఫేస్ బర్నింగ్ నివారించడానికి శక్తి లేకుండా. డస్ట్ క్యాప్స్తో ఉపయోగించని కనెక్టర్లను క్యాప్ చేయండి.
● పరికరాన్ని పొడి, తేమ లేని వాతావరణంలో నిల్వ చేయండి.
● వారంటీ వ్యవధి:
1లోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ కొనుగోలు నుండి సంవత్సరం. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.
● ఉచిత వారంటీ నుండి మినహాయింపులు:
ఉచిత వారంటీ వ్యవధిలో, ఉచిత మరమ్మత్తు లేదా భర్తీ సేవలు ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం అందించబడుతుంది. అయితే, బాక్స్ ఆప్ట్రానిక్స్ కింది వాటిలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును కలిగి ఉంది వారంటీ వ్యవధిలో కేసులు:
(1) సహజ కారకాల వల్ల కలిగే నష్టం (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాలు.
(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.
(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.
(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.
(5) హౌసింగ్పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్లు.
(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
