1. 1030nm పరిచయం 200mW 100KHz DFB బటర్ఫ్లై లేజర్ డయోడ్
2. సాంకేతిక లక్షణాలు
3. ఉత్పత్తి లక్షణాలు
4. సాధారణ అప్లికేషన్లు
5. ఉత్పత్తి వివరాలు
6. ఆర్డరింగ్ సమాచారం
7. డేటాషీట్ మరియు టెస్ట్షీట్
8. కోట్ మరియు చెల్లింపు నిబంధనలు
9. ప్రధాన సమయం
10. ఆపరేషన్ నోట్స్
11. నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ

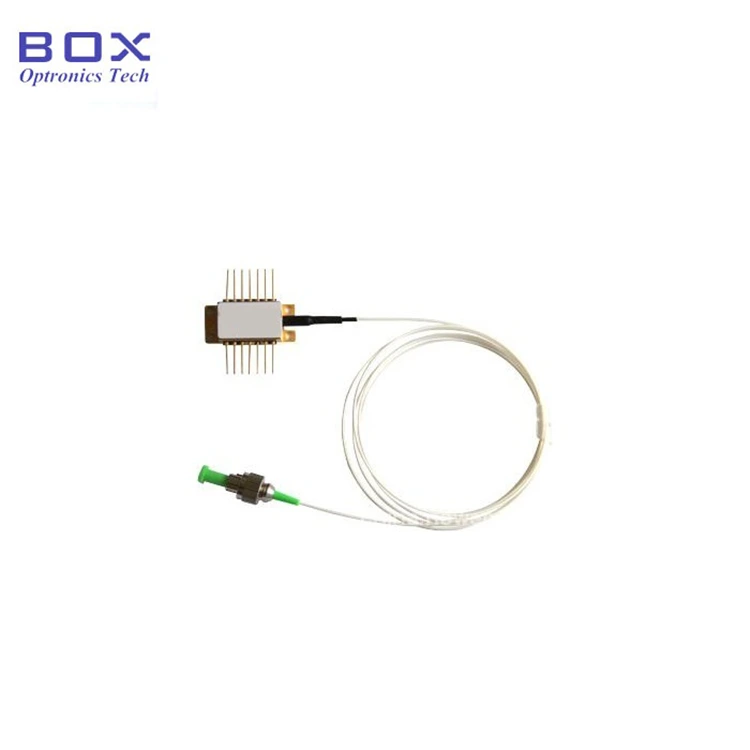

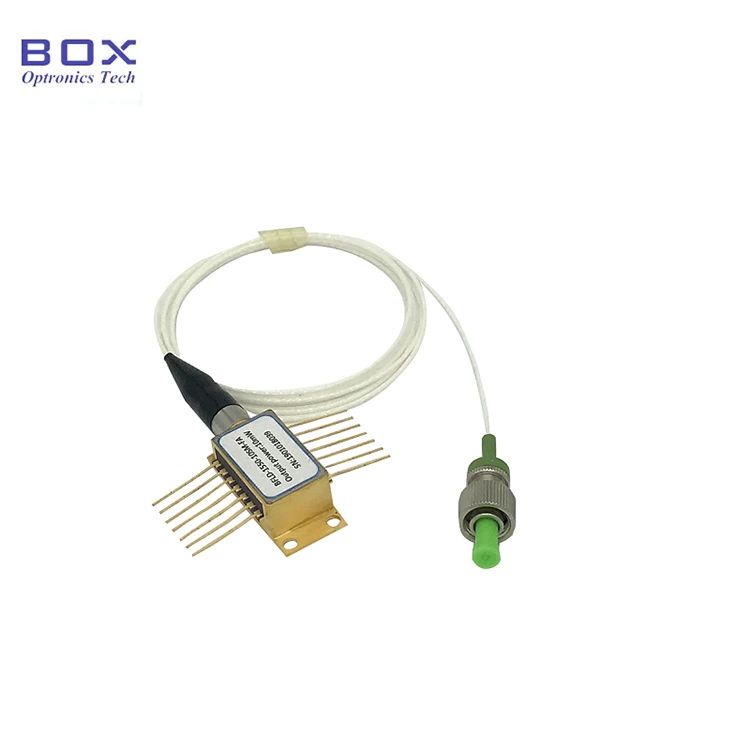

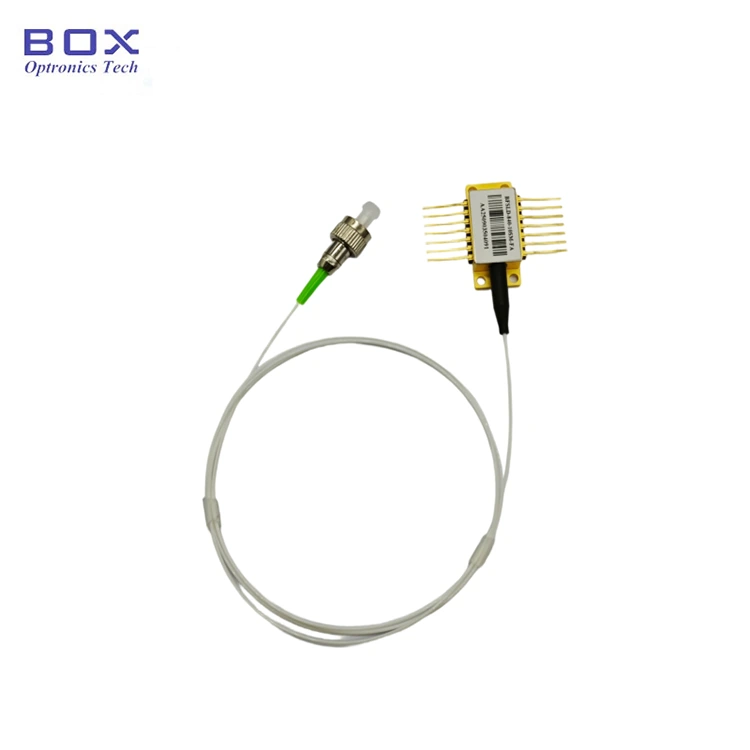

ఇది 1030nm 200mW 100KHz DFB బటర్ఫ్లై లేజర్ డయోడ్, +/-2nm వేవ్ లెంగ్త్ టాలరెన్స్తో, 14-పిన్ స్టాండర్డ్ బటర్ఫ్లై ప్యాకేజీ, మరియు PM980 ఫైబర్. ఇది అధిక అవుట్పుట్ పవర్ మరియు ఇరుకైన లైన్విడ్త్ను కలిగి ఉంటుంది మరియు TEC మరియు థర్మిస్టర్ను అనుసంధానిస్తుంది. ఆప్టికల్ సెన్సింగ్ మరియు ఇమేజింగ్ కోసం అనుకూలం. దయచేసి ESD రక్షణలో దీన్ని ఉపయోగించండి.
|
పరామితి |
చిహ్నం |
పరిస్థితి |
కనిష్ట |
టైప్ చేయండి. |
గరిష్టంగా |
యూనిట్ |
|
కేంద్ర తరంగదైర్ఘ్యం |
λc |
TL=15～35℃ CW |
1028 |
1030 |
1032 |
nm |
|
ఆప్టికల్ అవుట్పుట్ పవర్ |
PO |
TL=25℃ |
— |
200 |
— |
mW |
|
థ్రెషోల్డ్ కరెంట్ |
ITH |
TL=25℃ |
— |
45 |
70 |
mA |
|
ఆపరేటింగ్ వోల్టేజ్ |
VOP |
POP=200mW(CW) |
— |
— |
2.5 |
V |
|
ఆపరేటింగ్ కరెంట్ |
IOP |
POP=200mW(CW) |
— |
300 |
500 |
mA |
|
లైన్ వెడల్పు వెడల్పు |
Δλ |
— |
— |
30 |
100 |
KHz |
|
సైడ్ మోడ్ అణచివేత నిష్పత్తి |
SMSR |
— |
— |
40 |
— |
dB |
|
ధ్రువణ విలుప్తం నిష్పత్తి |
ER |
— |
18 |
— |
— |
dB |
|
temp.wavelength గుణకం |
Δλ/ΔT |
— |
— |
0.08 |
— |
nm/℃ |
|
MPD ప్రతిస్పందన |
IMON/POP |
@-5V బయాస్ వోల్టేజ్ |
1 |
— |
30 |
μA/mW |
|
థర్మిస్టర్ నిరోధకత |
RTH |
— |
9.5 |
10 |
10.5 |
KΩ |
● PM980 ఫైబర్ పిగ్టైల్;
● 200mW అధిక ఉత్పత్తి శక్తి;
● 100kHz దిగువన ఇరుకైన లైన్విడ్త్;
● 14-పిన్ TEC తో BTF ప్యాకేజీ, థర్మిస్టర్ మరియు మానిటర్ PD.
● లిడార్;
● ఫైబర్ ఆప్టిక్ సెన్సింగ్;
● స్పెక్ట్రోస్కోపీ;
● లేజర్స్ కోసం సీడ్ మూలం.

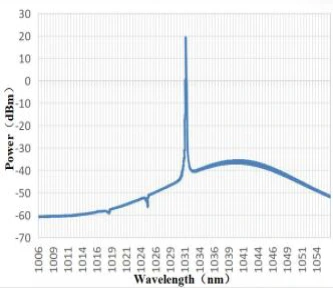

● సాధారణ స్పెక్ట్రం: 1030nm, +/-2nm తరంగదైర్ఘ్యం సహనం.

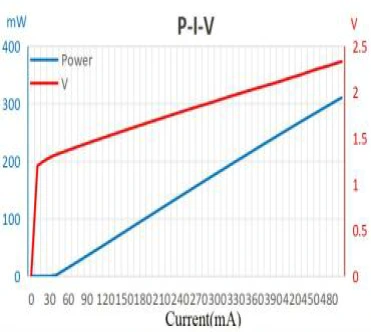

● PIV-1030nm 200mW 100KHz DFB బటర్ఫ్లై లేజర్ డయోడ్

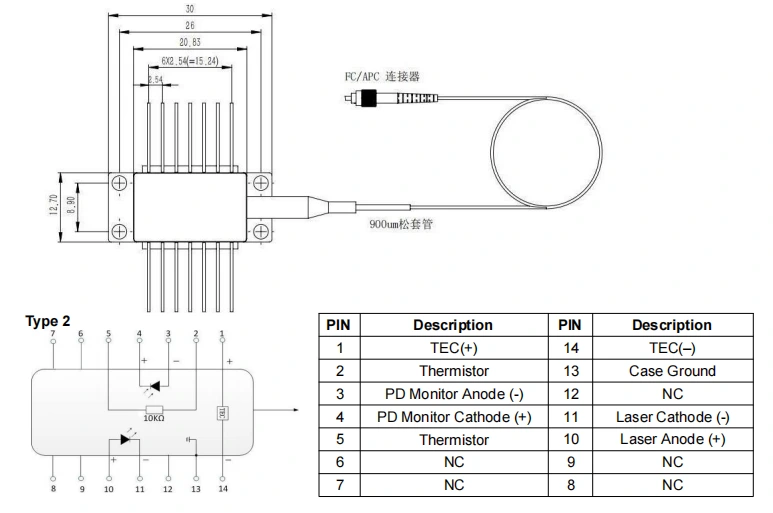

● ప్యాకేజీ డ్రాయింగ్&పిన్-అవుట్ డెఫినిషన్(యూనిట్:మిమీ)-1030nm 200mW 100KHz DFB బటర్ఫ్లై లేజర్ డయోడ్
● తరచుగా అడిగే ప్రశ్నలు
(1) కరెంట్ని సర్దుబాటు చేయడం ద్వారా తరంగదైర్ఘ్యాన్ని మార్చడం సాధ్యమేనా? పరిధి ఎంత?
--అవును. ప్రస్తుత తరంగదైర్ఘ్యం గుణకం 0.01 nm/mA, మరియు ఉష్ణోగ్రత తరంగదైర్ఘ్యం గుణకం 0.1 nm/℃. WL సర్దుబాటు పరిధి ~మధ్య WL+/- 1 nm.
(2) పిగ్టైల్ పొడవు ఎంత?
--1.2+/-0.1 మీటర్.
(3) విద్యుత్ నియంత్రణ పరిధి ఏమిటి?
--10~100%
|
పేరు |
తరంగదైర్ఘ్యం |
అవుట్పుట్ శక్తి |
ఫైబర్ రకం |
కనెక్టర్ |
పిన్-అవుట్ |
|
BNLD |
-XXX |
-XX |
XX |
-XX |
X |
|
ఇరుకైన లైన్విడ్త్ లేజర్ డయోడ్ |
1030: 1030nm |
2H:200mW |
PM: PM980
|
FA: FC/APC SA: SC/APC ఇతర |
NULL: రకం 2 పంప్ పిన్ |
ఉదా: BNLD-1030-2HPM-FA
(ఆర్డర్ సమాచారం: 1030nm 200mW 100KHz DFB బటర్ఫ్లై లేజర్ డయోడ్, PM980 ఫైబర్తో, FC/APC కనెక్టర్, పంప్ పిన్).
ఇతర అనుకూలీకరించిన అవసరాల కోసం, దయచేసి సంప్రదించండి: sales06@boxoptronics.com
● కోట్ నిబంధనలు
(1) EXW:
మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, Box Optronics ఉపయోగించమని సూచిస్తోంది EXW. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.
(2) DAP:
మీకు ఖాతా లేకుంటే, దయచేసి షిప్పింగ్ ఖర్చును ముందుగా చెల్లించండి ఉత్పత్తులు.
(3) ఇతర
● చెల్లింపు నిబంధనలు
PayPal మరియు T/T అందుబాటులో ఉన్నాయి.
ఉత్పత్తికి దాదాపు 10 పని దినాలు పడుతుంది. (కొన్ని ఉంటే స్టాక్లో ఉంది, ఇది వేగంగా రవాణా చేయబడుతుంది.)
అంతర్జాతీయ లాజిస్టిక్స్కు 3-5 పని దినాలు పట్టవచ్చు.
● లేజర్ రేడియేషన్ ప్రమాదం: పరికరం ఉన్నప్పుడు పనిలో ఉంది, ఇది అధిక-తీవ్రత లేజర్ పుంజంను విడుదల చేస్తుంది. నేరుగా చూడకండి ఫైబర్ ఎండ్-ఫేస్, ఇది కంటి గాయానికి కారణం కావచ్చు.

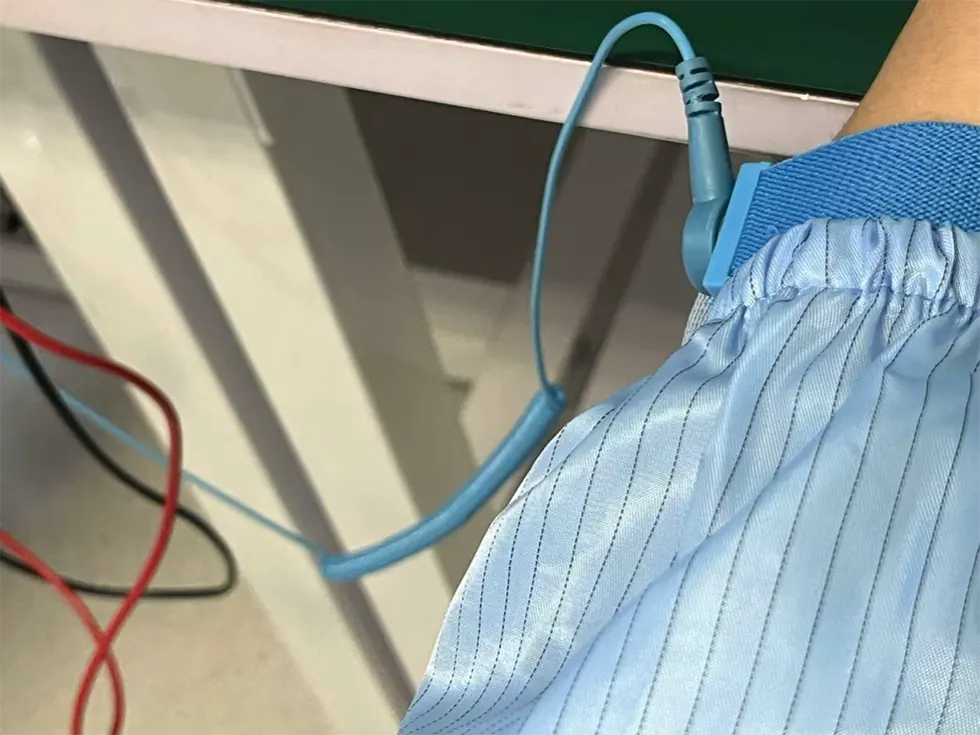

● ESD రక్షణ:ఈ పరికరం ఎలెక్ట్రోస్టాటిక్-సెన్సిటివ్. కాబట్టి, కఠినమైన యాంటీ-స్టాటిక్ రక్షణ చర్యలు తప్పక ప్యాకేజింగ్, రవాణా మరియు ఉపయోగం సమయంలో కట్టుబడి ఉండాలి. అదనంగా, జాగ్రత్తలు అలా చేయడంలో వైఫల్యం సంభవించవచ్చు కాబట్టి, విద్యుత్ సరఫరా పెరుగుదలను నిరోధించడానికి తీసుకోవాలి పరికరానికి శాశ్వత నష్టంలో (ఉదా., సరైన పరికరాలు గ్రౌండింగ్ మరియు యాంటీ స్టాటిక్ మణికట్టు పట్టీని ధరించండి).
● ఫైబర్ మరియు పరికర నిర్వహణ: ఆప్టికల్ ఫైబర్స్ పెళుసుగా ఉంటాయి. ఫైబర్ ఉపయోగించి పరికరాన్ని లాగవద్దు. ఇన్సర్ట్ చేసినప్పుడు లేదా పరికరాన్ని దాని సాకెట్ నుండి తీసివేసి, దానిపై ఒత్తిడి చేయవద్దు లేదా లాగవద్దు పరికరం హౌసింగ్ వెనుక భాగంలో స్లీవ్. కనెక్టర్లతో కూడిన పరికరాల కోసం, పరికరం మరియు ఫైబర్ కనెక్టర్ రెండూ ఏకకాలంలో ఎత్తివేసినట్లు నిర్ధారించుకోండి సంస్థాపన లేదా తొలగింపు సమయంలో.
● పిన్ సోల్డరింగ్ అవసరాలు: పిన్స్ అయితే soldered అవసరం, soldering ఉష్ణోగ్రత 260 ° C మించకూడదు, మరియు టంకం సమయం 10 సెకన్లకు మించకూడదు. పై ప్రత్యేక శ్రద్ధ వహించండి క్రింది: టంకం ప్రక్రియ సమయంలో, పరికరం తప్పనిసరిగా అన్పవర్లో ఉండాలి రాష్ట్రం, మరియు టంకం ఇనుము సరిగ్గా గ్రౌన్దేడ్ చేయాలి.
● వారంటీ వ్యవధి:
1లోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ కొనుగోలు నుండి సంవత్సరం. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.
● ఉచిత వారంటీ నుండి మినహాయింపులు:
ఉచిత వారంటీ వ్యవధిలో, ఉచిత మరమ్మత్తు లేదా భర్తీ సేవలు ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం అందించబడుతుంది. అయితే, బాక్స్ ఆప్ట్రానిక్స్ కింది వాటిలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును కలిగి ఉంది వారంటీ వ్యవధిలో కేసులు:
(1) సహజ కారకాల వల్ల కలిగే నష్టం (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాలు.
(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.
(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.
(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.
(5) హౌసింగ్పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్లు.
(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
