1. 1550nm పరిచయం DFB 100KHz BTF ఇరుకైన లైన్విడ్త్ లేజర్
2. సాంకేతిక లక్షణాలు
3. ఉత్పత్తి లక్షణాలు
4. సాధారణ అప్లికేషన్లు
5. ఉత్పత్తి వివరాలు
6. ఆర్డరింగ్ సమాచారం
7. డేటాషీట్ మరియు టెస్ట్షీట్
8. కోట్ మరియు చెల్లింపు నిబంధనలు
9. ప్రధాన సమయం
10. ఆపరేషన్ నోట్స్
11. నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ

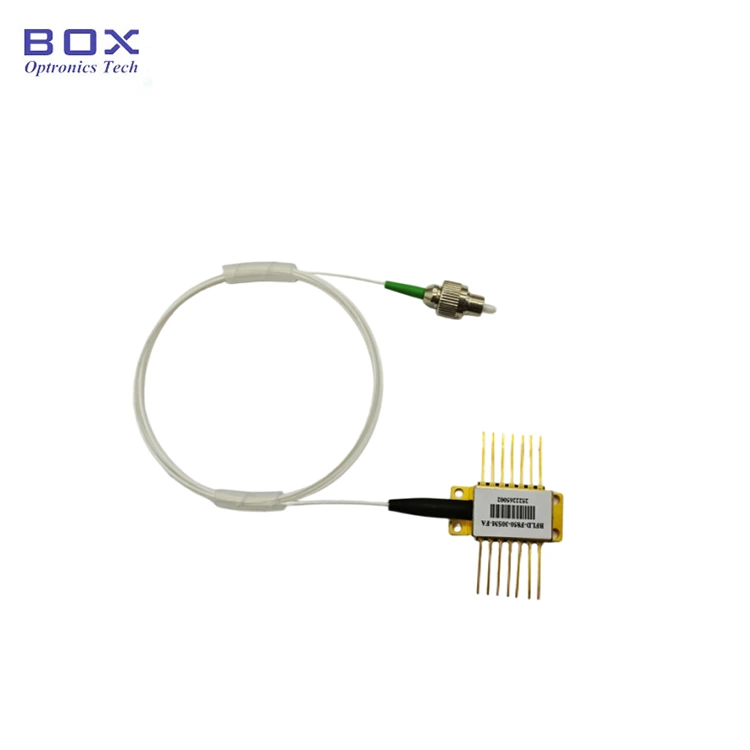

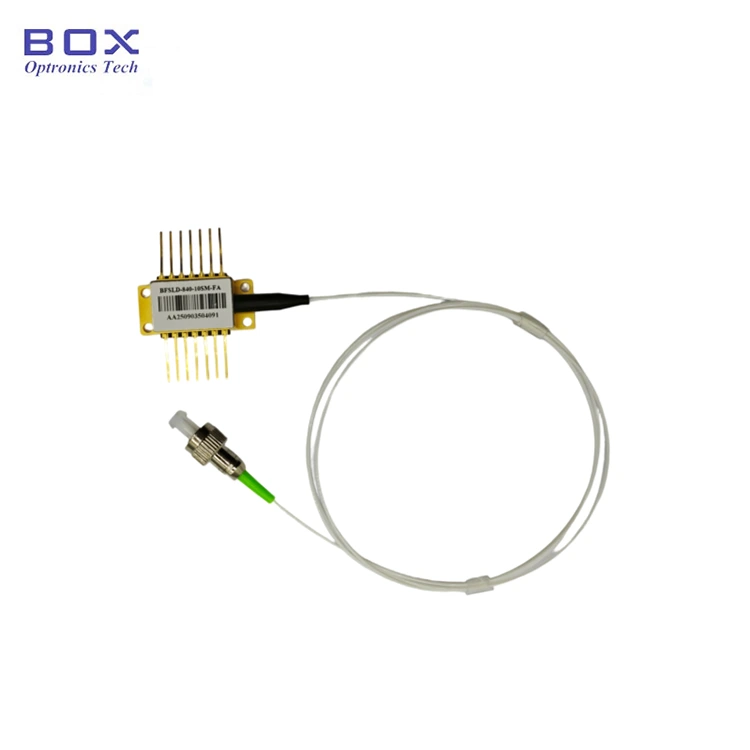

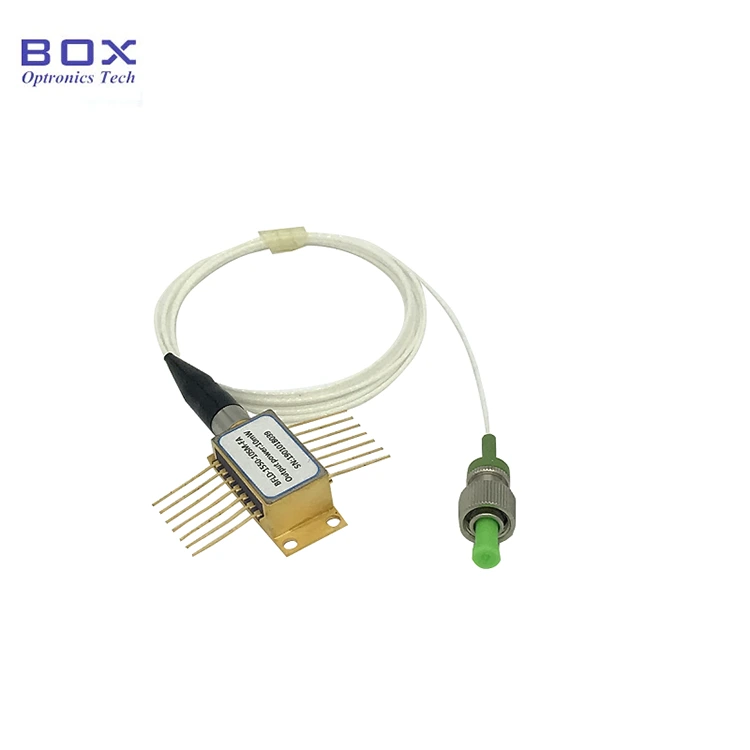

1550nm DFB 100KHz BTF నారో లైన్విడ్త్ లేజర్ అల్ట్రా-స్టేబుల్, నారోబ్యాండ్ డిమాండ్ చేసే అధిక-నిర్దిష్ట అప్లికేషన్ల కోసం రూపొందించబడింది కాంతి వనరులు. 1550nm తరంగదైర్ఘ్యంతో పనిచేసే ఈ లేజర్ <100KHzని కలిగి ఉంటుంది లైన్విడ్త్, >50mW అవుట్పుట్ పవర్. ఇది WDM (వేవ్ లెంగ్త్ డివిజన్ మల్టీప్లెక్సింగ్) సిస్టమ్లు, ఫైబర్-ఆప్టిక్ సెన్సింగ్ మరియు తక్కువ అవసరమయ్యే పరీక్షా పరికరాలు లైన్విడ్త్ మరియు అధిక స్పెక్ట్రల్ స్వచ్ఛత. పని చేస్తున్నప్పుడు, ఈ పరికరం విడుదల చేస్తుంది a అధిక-తీవ్రత లేజర్ పుంజం. ఫైబర్ ముగింపు ముఖంలోకి నేరుగా చూడవద్దు; చేస్తున్నాను కాబట్టి కంటికి గాయం కావచ్చు.
|
పరామితి |
చిహ్నం |
పరిస్థితి |
కనిష్ట |
టైప్ చేయండి. |
గరిష్టంగా |
యూనిట్ |
|
ఆపరేటింగ్ తరంగదైర్ఘ్యం |
λC |
25℃ |
1540 |
1550 |
1560 |
nm |
|
ఆప్టికల్ అవుట్పుట్ పవర్ |
PF |
- |
50 |
- |
- |
mW |
|
థ్రెషోల్డ్ కరెంట్ |
ITH |
25℃ |
- |
30 |
45 |
mA |
|
లేజర్ ఫార్వర్డ్ కరెంట్ |
IF |
CW |
- |
- |
500 |
mA |
|
లేజర్ ఫార్వర్డ్ వోల్టేజ్ |
VF |
25℃ |
- |
1.4 |
2.0 |
V |
|
మానిటర్ కరెంట్ |
IMON |
VR = 5V |
50 |
- |
1500 |
nA |
|
MPD డార్క్ కరెంట్ |
ID |
VR = 5V |
- |
- |
50 |
nA |
|
సైడ్ మోడ్ అణచివేత నిష్పత్తి |
SMSR |
- |
35 |
40 |
- |
dB |
|
ఆప్టికల్ ఐసోలేషన్ |
ISO |
- |
30 |
- |
- |
dB |
|
స్పెక్ట్రల్ వెడల్పు(-20 dB) |
Δλ |
- |
- |
0.1 |
1.0 |
nm |
|
తరంగదైర్ఘ్యం ఉష్ణోగ్రత గుణకం |
△λ/△T |
- |
- |
0.11 |
- |
nm/℃ |
|
థర్మిస్టర్ నిరోధకత |
RTH |
25℃ |
9.5 |
10.0 |
10.5 |
KΩ |
|
థర్మిస్టర్ బి-విలువ |
β |
25℃/85℃ |
- |
3950 |
- |
K |
|
లైన్విడ్త్ |
LW |
25℃&CW |
- |
200 |
400 |
KHz |
|
LW |
25℃&CW |
- |
- |
100 |
KHz |
|
|
ఫైబర్ రకం |
- |
- |
SM లేదా PM |
- |
||
|
కనెక్టర్ |
- |
- |
FC/APC |
ఇతర |
||
● బహుళ-క్వాంటం బాగా (MQW);
● అధిక అవుట్పుట్ పవర్>50mW;
● 14-పిన్ TEC, థర్మిస్టర్తో BTF ప్యాకేజీ మరియు ఆప్టికల్ ఐసోలేటర్.
● లిడార్;
● ప్రయోగశాల ఇరుకైనది లైన్విడ్త్ లైట్ సోర్సెస్ మరియు ఆప్టికల్ టెస్ట్;
● ఆప్టికల్ ఫైబర్ కమ్యూనికేషన్స్;
● ఆప్టికల్ ఫైబర్ సెన్సార్.

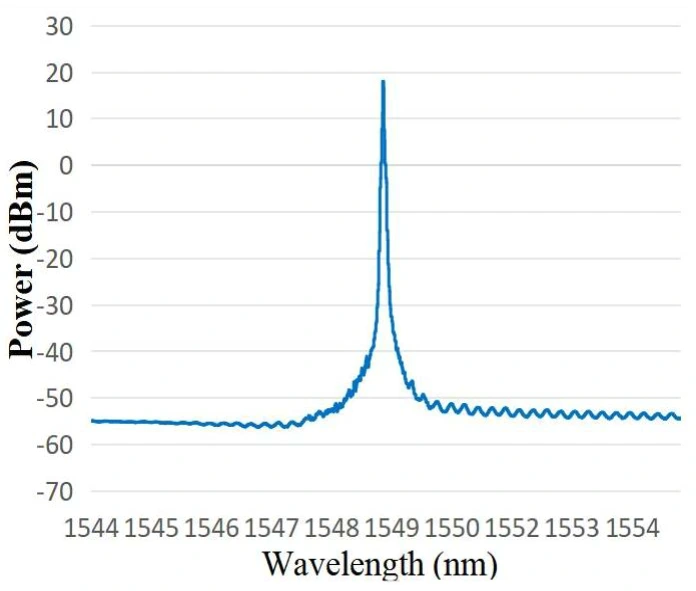

● సాధారణ స్పెక్ట్రం: 1549.38nm, WL టాలరెన్స్ 1550+/-2nm కావచ్చు.

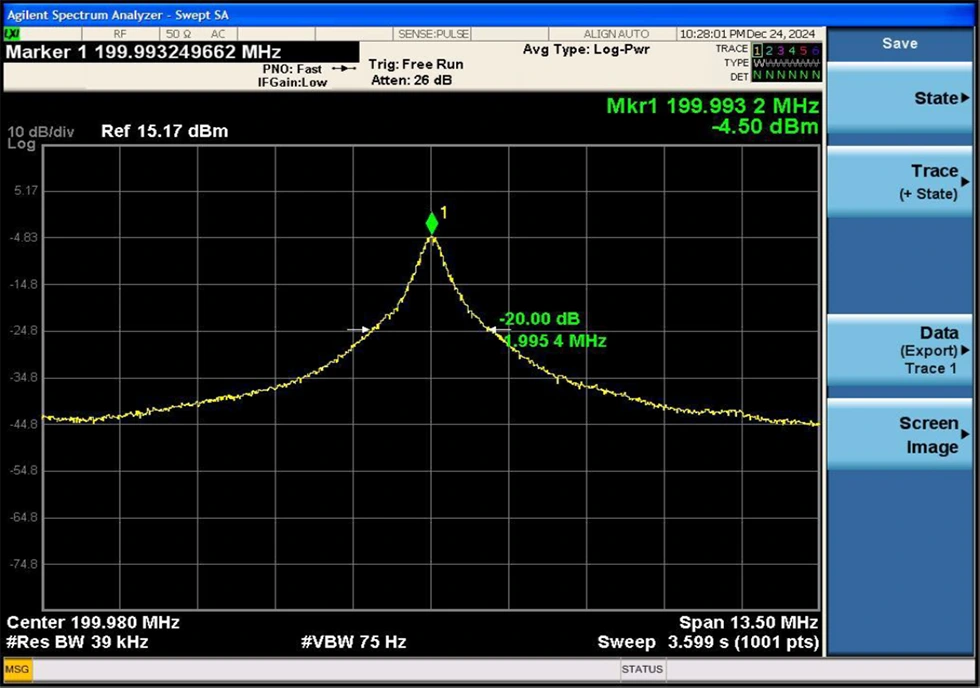

● సాధారణ లైన్విడ్త్: 3dB స్పెక్ట్రల్ లైన్విడ్త్ <100 KHz (సమానం 20dB లైన్విడ్త్ / 20)

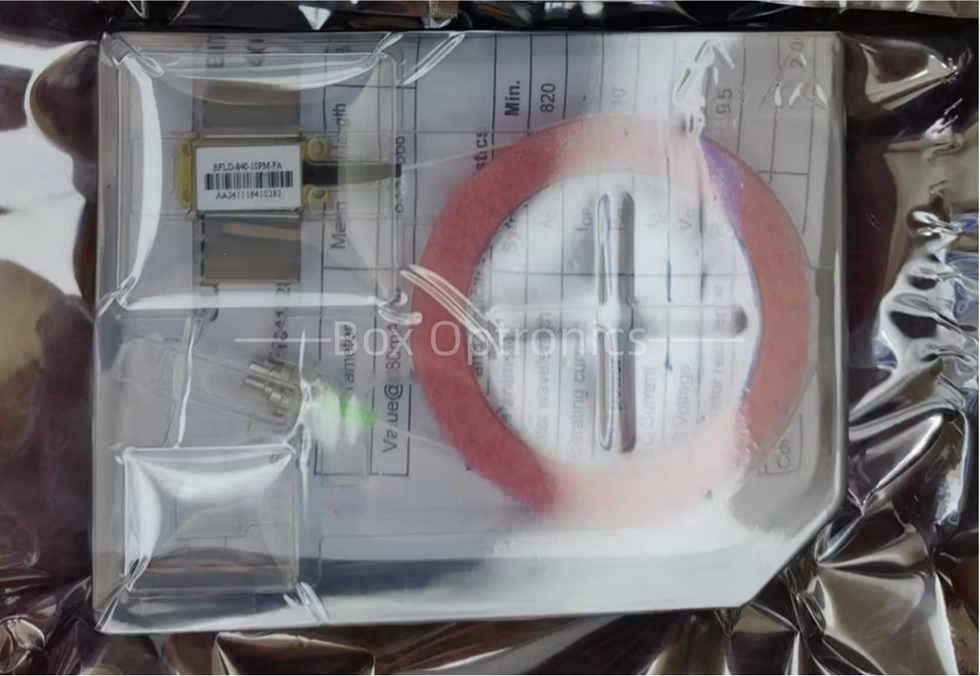

● ప్యాకింగ్ ఉదాహరణ
* స్వతంత్ర పరికరం; అంతర్నిర్మిత డ్రైవర్ లేదు (బాహ్య డ్రైవర్ ఐచ్ఛికం).
|
పేరు |
తరంగదైర్ఘ్యం |
అవుట్పుట్ శక్తి |
లైన్విడ్త్ |
ఫైబర్ రకం |
కనెక్టర్ |
పిన్-అవుట్ |
|
BNLD |
-XXX |
-XX |
X |
XX |
-XX |
X |
|
ఇరుకైన లైన్విడ్త్ LD |
1550: 1550nm |
50:50mW 1H:100mW |
2:200-400kHz 1:<100kHz |
SM: సింగిల్ మోడ్ PM: పోలరైజేషన్ నిర్వహణ
|
FA: FC/APC SA: SC/APC ఇతర |
శూన్యం:రకం 1 2:రకం 2 |
ఉదా: BNLD-1550-11HSM-FA2
(ఆర్డర్ సమాచారం: 1550nm DFB 100KHz BTF నారో లైన్విడ్త్ లేజర్, 100mW అవుట్పుట్ పవర్, SM ఫైబర్తో, FC/APC కనెక్టర్, టైప్2 పిన్-అవుట్).
ఇతర అనుకూలీకరించిన అవసరాల కోసం, దయచేసి సంప్రదించండి: sales06@boxoptronics.com
● కోట్ నిబంధనలు
(1) EXW:
మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, Box Optronics ఉపయోగించమని సూచిస్తోంది EXW. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.
(2) DAP:
మీకు ఖాతా లేకుంటే, దయచేసి షిప్పింగ్ ఖర్చును ముందుగా చెల్లించండి ఉత్పత్తులు.
● చెల్లింపు నిబంధనలు
PayPal మరియు T/T అందుబాటులో ఉన్నాయి.
ఉత్పత్తికి దాదాపు 10-15 పని దినాలు పడుతుంది. (ఉంటే కొన్ని స్టాక్లో ఉన్నాయి, అది వేగంగా రవాణా చేయబడుతుంది.)
అంతర్జాతీయ లాజిస్టిక్స్కు 3-5 పని దినాలు పట్టవచ్చు.
● పనిచేస్తున్నప్పుడు, ఈ పరికరం అధిక-తీవ్రత లేజర్ పుంజంను విడుదల చేస్తుంది; చేయండి ఫైబర్ ఎండ్ ముఖంలోకి నేరుగా చూడకండి, అలా చేయడం వల్ల కంటికి గాయం కావచ్చు.
● ఈ పరికరం ఎలెక్ట్రోస్టాటిక్-సెన్సిటివ్; అందువలన, కఠినమైన కట్టుబడి ప్యాకేజింగ్ సమయంలో యాంటీ-స్టాటిక్ రక్షణ చర్యలు అవసరం, రవాణా మరియు వినియోగం. అదనంగా, నిరోధించడానికి జాగ్రత్తలు తీసుకోవాలి విద్యుత్ సరఫరా పెరుగుతుంది, అలా చేయడంలో వైఫల్యం శాశ్వత నష్టానికి దారితీయవచ్చు పరికరం (ఉదా., సరైన పరికరాలు గ్రౌండింగ్ మరియు యాంటీ స్టాటిక్ ధరించడం మణికట్టు పట్టీ).
● నిరోధించడానికి ఉత్పత్తి యొక్క ఆపరేటింగ్ సర్క్యూట్ యొక్క స్థిరత్వాన్ని ధృవీకరించండి పల్స్ ప్రవాహాల వల్ల కలిగే నష్టం.
● ఆప్టికల్ ఫైబర్స్ పెళుసుగా ఉంటాయి; పరికరాన్ని లాగడానికి ఫైబర్ని ఉపయోగించవద్దు. పరికరాన్ని దాని సాకెట్ నుండి చొప్పించేటప్పుడు లేదా తీసివేసేటప్పుడు, దానిపై ఒత్తిడి చేయవద్దు లేదా పరికరం హౌసింగ్ వెనుక ఉన్న స్లీవ్పై లాగండి. పరికరాల కోసం కనెక్టర్లతో అమర్చబడి, పరికరం మరియు ఫైబర్ కనెక్టర్ రెండూ ఉండేలా చూసుకోండి సంస్థాపన లేదా తొలగింపు సమయంలో ఏకకాలంలో ఎత్తివేయబడతాయి.
● పిన్లకు టంకం అవసరమైతే, టంకం ఉష్ణోగ్రత తప్పనిసరిగా ఉండకూడదు 260 ° C కంటే ఎక్కువ, మరియు టంకం సమయం 10 సెకన్లు మించకూడదు. ప్రత్యేకం కింది వాటికి శ్రద్ధ ఉండాలి: టంకం ప్రక్రియ సమయంలో, ది పరికరం తప్పనిసరిగా శక్తి లేని స్థితిలో ఉండాలి మరియు టంకం ఇనుము సరిగ్గా ఉండాలి గ్రౌన్దేడ్.
● పరికరాన్ని ఉపయోగిస్తున్నప్పుడు, ఆపరేటింగ్ వోల్టేజీకి ఖచ్చితంగా కట్టుబడి ఉండండి మరియు డేటాషీట్లో పేర్కొన్న ప్రస్తుత పరిధులు. కీలక పారామితులు-ఇత్తో సహా (థ్రెషోల్డ్ కరెంట్), Iop గరిష్టం (గరిష్ట ఆపరేటింగ్ కరెంట్), Vop గరిష్టం (గరిష్టం ఆపరేటింగ్ వోల్టేజ్), మరియు λc (సెంటర్ వేవ్లెంగ్త్)-సూచించబడాలి ప్రత్యేకంగా రవాణా సమయంలో అందించిన పరీక్ష నివేదికలో. గమనిక:ఆపరేషన్ సంపూర్ణ గరిష్ట రేటింగ్లకు మించి పరికరానికి శాశ్వత నష్టం కలిగించవచ్చు.
● వారంటీ వ్యవధి:
1లోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ కొనుగోలు నుండి సంవత్సరం. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.
● ఉచిత వారంటీ నుండి మినహాయింపులు:
ఉచిత వారంటీ వ్యవధిలో, ఉచిత మరమ్మత్తు లేదా భర్తీ సేవలు ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం అందించబడుతుంది. అయితే, బాక్స్ ఆప్ట్రానిక్స్ కింది వాటిలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును కలిగి ఉంది వారంటీ వ్యవధిలో కేసులు:
(1) సహజ కారకాల వల్ల కలిగే నష్టం (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాలు.
(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.
(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.
(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.
(5) హౌసింగ్పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్లు.
(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
