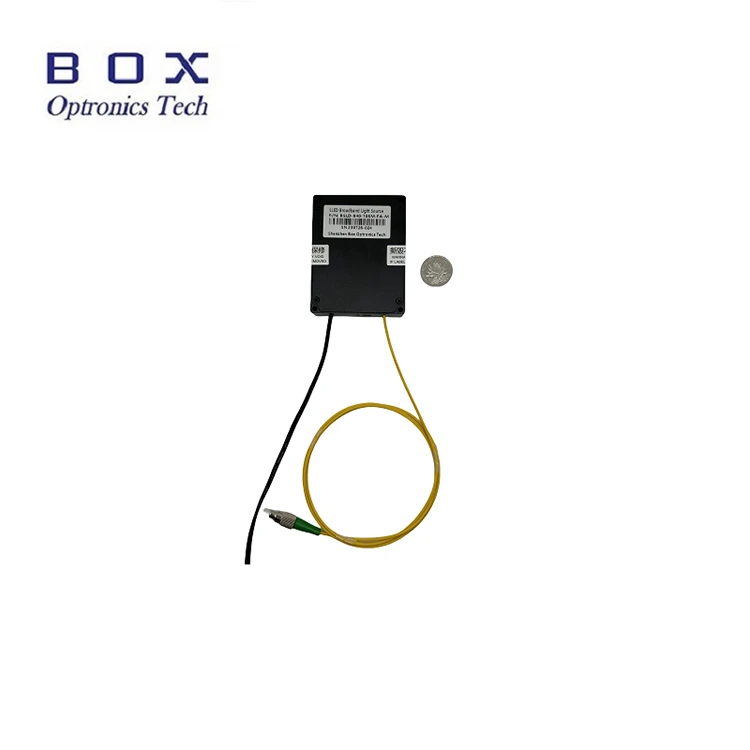

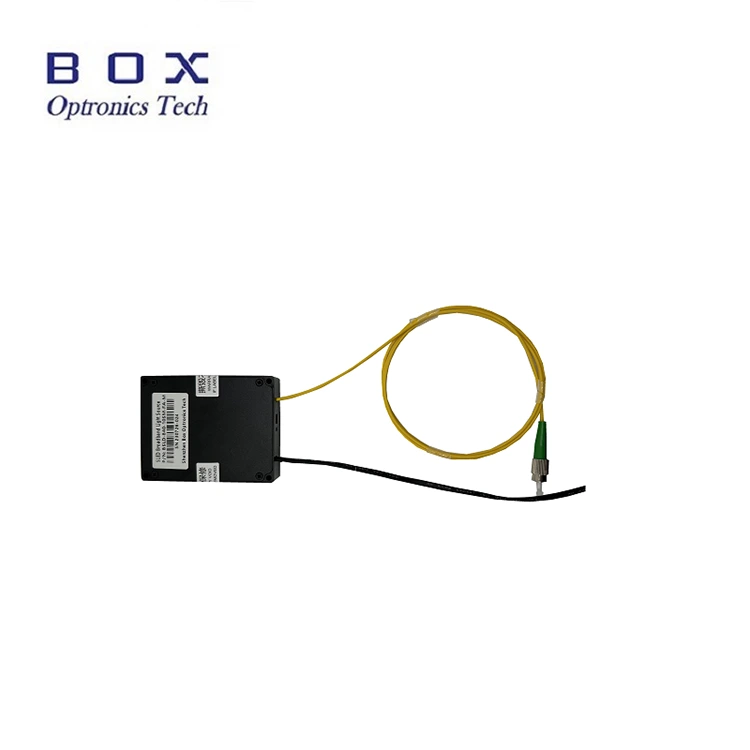

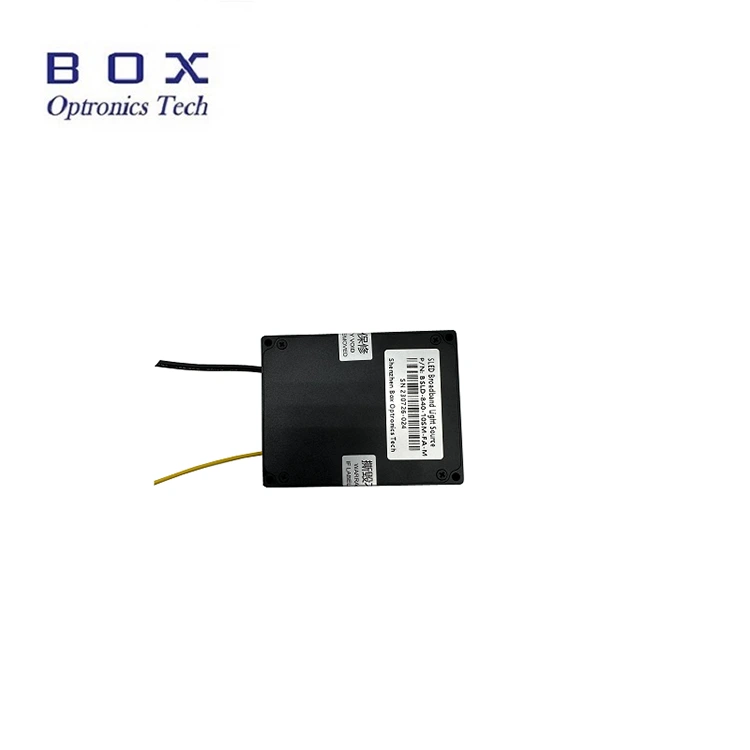

ఫాబ్రీ పెరోట్ FP లేజర్ సోర్స్ మాడ్యూల్ సెమీకండక్టర్ లేజర్ చిప్, వృత్తిపరంగా రూపొందించిన డ్రైవ్ సర్క్యూట్ మరియు TEC నియంత్రణను లేజర్, స్థిరమైన అవుట్పుట్ పవర్ మరియు స్పెక్ట్రమ్ యొక్క సురక్షిత ఆపరేషన్ను నిర్ధారించడానికి స్వీకరించింది. 532nm, 785nm మరియు 1064nm ఐచ్ఛికం. అవుట్పుట్ పవర్ 50mW కంటే ఎక్కువ. PC హోస్ట్ ఆదేశాలు మరియు సాఫ్ట్వేర్ ఆపరేషన్ మరియు ఇంటిగ్రేషన్ కోసం అందించబడ్డాయి. బయోమెడికల్ మరియు స్పెక్ట్రల్ విశ్లేషణ కోసం పంప్ లేజర్ మూలంగా అనుకూలం.
|
పారామితులు |
యూనిట్ |
విలువలు |
గమనికలు |
||
|
ఆపరేటింగ్ తరంగదైర్ఘ్యం |
nm |
532±5 |
785±5 |
1064±5 |
|
|
అవుట్పుట్ శక్తి |
mW |
>50 |
>50 |
>50 |
|
|
ఫైబర్ రకం |
- |
460-HP |
Hi780 |
Hi1060 |
|
|
శక్తి అస్థిరత (స్వల్పకాలిక 15 నిమిషాలు) |
dB |
≤± 0.02 |
|
||
|
శక్తి అస్థిరత (దీర్ఘకాలిక 8 గంటలు) |
dB |
≤± 0.05 |
|
||
|
కనెక్టర్ |
- |
FC/APC |
|
||
|
కొలతలు |
మి.మీ |
70(W)×90(D)×18(H) |
|
||
|
విద్యుత్ సరఫరా |
VDC |
DC 12V/2A |
XH2.54-3PIN |
||
|
యాక్టివేషన్ ఎలక్ట్రికల్ స్థాయి |
VDC |
4.2~5.5V |
|
||
|
కమ్యూనికేషన్ ఇంటర్ఫేస్ |
- |
DB9 స్త్రీ(RS485) |
XH1.25-3PIN |
||
|
కంట్రోల్ సాఫ్ట్వేర్ |
- |
BoxLaserCtrIV2 |
|
||
|
సీరియల్ పోర్ట్ సాఫ్ట్వేర్ |
- |
PL23XX_Prolific_DriverInstaller_v207 |
|
||
|
ఆపరేటింగ్ ఉష్ణోగ్రత |
℃ |
-5 ~ +55 |
|
||
|
నిల్వ ఉష్ణోగ్రత |
℃ |
-40 ~ +85 |
|
||
● 50mW అధిక ఉత్పత్తి శక్తి;
● స్థిరమైన శక్తి మరియు స్పెక్ట్రం;
● 70x90x18mm కాంపాక్ట్ మాడ్యూల్ ప్యాకేజీ.
● బయోమెడికల్;
● వర్ణపట విశ్లేషణ;
● ఆప్టికల్ ఫైబర్ సెన్సార్.

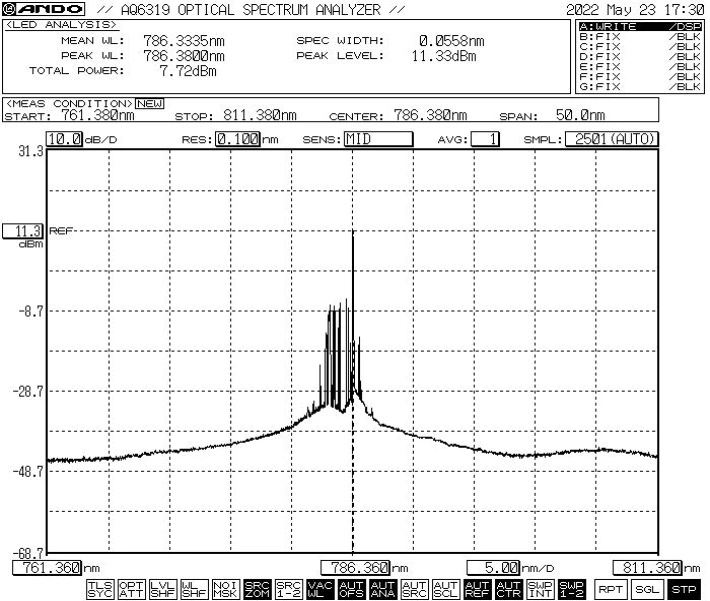

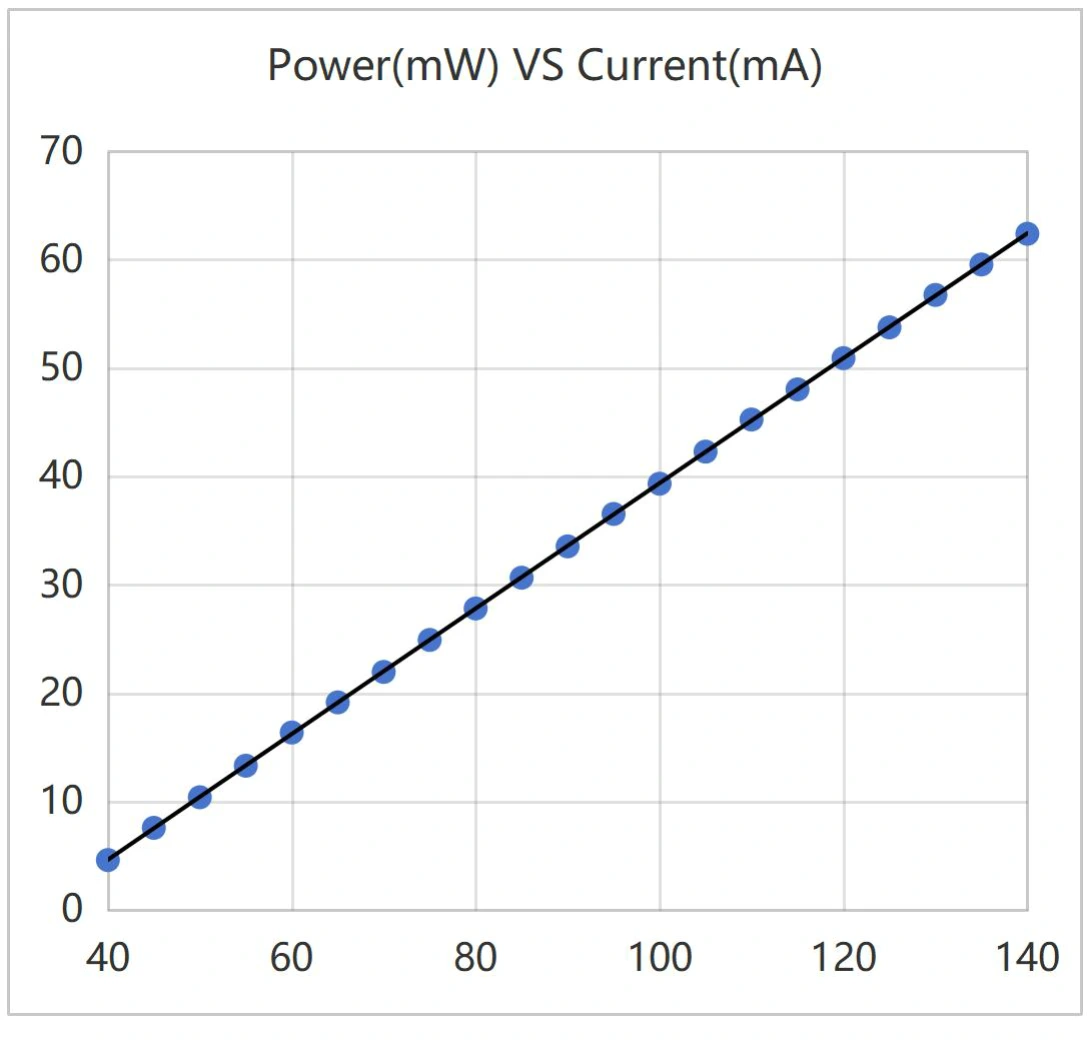

● సాధారణ వక్రత: 785nm 50mW FP లేజర్ మూలం
దశ1. అన్ప్యాకింగ్: అసెంబ్లీకి ముందు, అన్ని ఉపకరణాలు పూర్తయ్యాయో లేదో తనిఖీ చేయండి.
దశ2. విద్యుత్ సరఫరా: DC స్విచ్చింగ్ పవర్ సప్లైకి కనెక్ట్ చేయబడింది లేదా వాటి విద్యుత్ సరఫరా అవసరాలను తీర్చే నియంత్రిత విద్యుత్ సరఫరా. అసలు సరిపోలిన పవర్ అడాప్టర్ (DC5V లేదా DC12V) మాత్రమే ఉపయోగించండి. సరికాని పవర్ ఎడాప్టర్లు కాంతి మూలాన్ని దెబ్బతీస్తాయి. (స్థానిక వోల్టేజ్ ప్రమాణాల ప్రకారం పవర్ అడాప్టర్ సరఫరా చేయబడింది.)
దశ3. కనెక్టింగ్ అవుట్పుట్ ఫైబర్: ఫైబర్ కనెక్టర్ లేదా ఫ్లేంజ్ వద్ద డస్ట్ క్యాప్ని తెరిచి, ఫైబర్ ఎండ్ ఫేస్ని చెక్ చేయండి మరియు ఫైబర్ను కనెక్ట్ చేయండి లేదా ఫైబర్ని డివైస్ లేదా పవర్ మీటర్కు కనెక్ట్ చేయండి లేదా కాలుష్యం మరియు నష్టం లేదని నిర్ధారించుకున్న తర్వాత పరీక్షించడానికి.
Sep4. హోస్ట్ కంప్యూటర్కు కనెక్ట్ చేయండి: Fabry Perot FP లేజర్ సోర్స్ మాడ్యూల్ మరియు కంప్యూటర్ను కనెక్ట్ చేయడానికి USB-RS485 DB9 డేటా కేబుల్ని ఉపయోగించండి; USB-RS485 సీరియల్ పోర్ట్ డేటా కేబుల్ను గుర్తించడానికి కంప్యూటర్ ముందుగా డెడికేటెడ్ సీరియల్ పోర్ట్ డ్రైవర్ను ఇన్స్టాల్ చేయాలి, లేకపోతే హోస్ట్ కంప్యూటర్ సాఫ్ట్వేర్ మరియు లైట్ సోర్స్ మాడ్యూల్ సరిగ్గా కనెక్ట్ చేయబడవు మరియు కమ్యూనికేట్ చేయబడవు. దయచేసి డ్రైవర్ కోసం Box Optronicsని అడగండి.

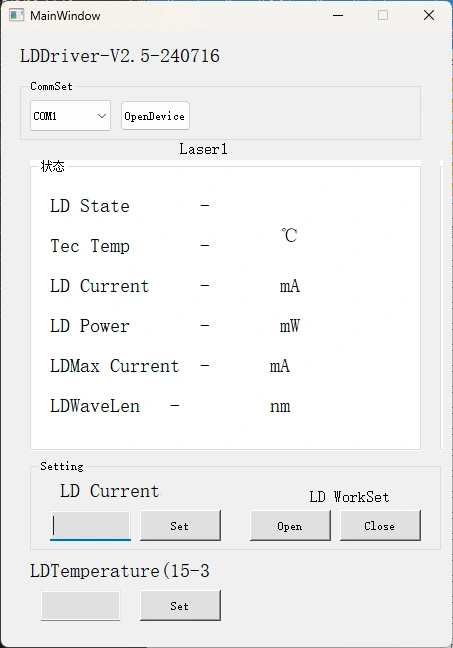

దశ 5. కంట్రోల్ సాఫ్ట్వేర్: ఫాబ్రీ పెరోట్ FP లేజర్ సోర్స్ మాడ్యూల్ యొక్క LD కరెంట్ను నియంత్రించడానికి బాక్స్ ఆప్ట్రానిక్స్ సీరియల్ కమాండ్ లేదా PC సాఫ్ట్వేర్ను అందిస్తుంది. సరైన పోర్ట్ను ఎంచుకోండి, కరెంట్ మరియు ఉష్ణోగ్రతను సెట్ చేసి, ఆపై ఓపెన్ బటన్ను క్లిక్ చేయండి. (నష్టాన్ని నివారించడానికి, ప్రారంభ ఆపరేషన్లో డ్రైవ్ కరెంట్ను నెమ్మదిగా పెంచండి. వెంటనే పూర్తి కరెంట్ను వర్తింపజేయవద్దు.)
దశ 6. ఉపయోగం తర్వాత, క్లోజ్ బటన్ను క్లిక్ చేయండి, విద్యుత్ సరఫరాను ఆపివేసి, ఫైబర్ కనెక్షన్ను డిస్కనెక్ట్ చేయండి.
|
పేరు |
తరంగదైర్ఘ్యం |
అవుట్పుట్ శక్తి |
ఫైబర్ రకం |
కనెక్టర్ |
డైమెన్షన్ |
|
BFL |
-FXXX |
-XX |
XX |
-XX |
-X |
|
లేజర్ మూలం |
532:532nm 785:785nm 1064:1064nm |
50:50mW |
SM:SM ఫైబర్ PM:PM ఫైబర్ |
FA:FC/APC SA:SC/APC ఇతర |
M: మాడ్యూల్ బి: బెంచ్టాప్ |
ఉదా: BFL-F1064-50SM-FA-M
(ఆర్డర్ సమాచారం: Fabry Perot FP లేజర్ సోర్స్ మాడ్యూల్, 1064nm, 50mW అవుట్పుట్ పవర్, SM ఫైబర్, FC/APC కనెక్టర్, మాడ్యూల్ ప్యాకేజీతో).
ఇతర అనుకూలీకరించిన అవసరాల కోసం, దయచేసి సంప్రదించండి: sales06@boxoptronics.com
● కోట్ నిబంధనలు
(1) EXW:
మీకు DHL/ UPS/ FedEx ఖాతా ఉన్నట్లయితే, Box Optronics EXWని ఉపయోగించమని సూచిస్తుంది. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.
(2) DAP:
మీకు ఖాతా లేకుంటే, దయచేసి ఉత్పత్తుల కోసం షిప్పింగ్ ధరను ముందుగా చెల్లించండి.
(3) ఇతర
● చెల్లింపు నిబంధనలు
PayPal మరియు T/T అందుబాటులో ఉన్నాయి.
ఉత్పత్తి: 10-15 పని రోజులు. (కొన్ని స్టాక్లో ఉంటే, అది వేగంగా రవాణా చేయబడుతుంది.)
అంతర్జాతీయ లాజిస్టిక్స్: 3-5 పని దినాలు.
● ఫైబర్ ఆప్టిక్ కనెక్టర్లను తరచుగా చొప్పించడం లేదా తీసివేయడం సిఫార్సు చేయబడదు, దుమ్ము కలుషితాన్ని నిరోధించడానికి-ఇది ఇన్సర్షన్ నష్టానికి దారితీయవచ్చు-లేదా ఫైబర్ కనెక్టర్ ఎండ్ ఫేసెస్ బర్నింగ్.
● లింట్-ఫ్రీ వైప్తో ఫైబర్ కనెక్టర్లను శుభ్రం చేయండి మరియు కనెక్షన్కు ముందు ఫైబర్ ఎండ్-ఫేస్ డిటెక్టర్తో తనిఖీ చేయండి. ఎండ్-ఫేస్ బర్నింగ్ను నివారించడానికి పవర్ లేకుండా ఫైబర్లను ఎల్లప్పుడూ కనెక్ట్ చేయండి/డిస్కనెక్ట్ చేయండి. ఫైబర్ ఆప్టిక్ కనెక్టర్లు తప్పనిసరిగా డస్ట్ క్యాప్స్తో కప్పబడి ఉండాలి.
● అవుట్పుట్ ఫైబర్ను మరొక ఫైబర్కి కనెక్ట్ చేయాల్సిన అవసరం ఉన్నట్లయితే, ఫ్యూజన్ స్ప్లిసర్ని ఉపయోగించమని సిఫార్సు చేయబడింది.
● దయచేసి తేమ, దుమ్ము మరియు తుప్పుకు వ్యతిరేకంగా జాగ్రత్తలు తీసుకోండి; పొడి ప్రదేశంలో నిల్వ చేయండి.
● వారంటీ వ్యవధి:
కొనుగోలు చేసినప్పటి నుండి 1 సంవత్సరంలోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.
● ఉచిత వారంటీ నుండి మినహాయింపులు:
ఉచిత వారంటీ వ్యవధిలో, ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం ఉచిత రిపేర్ లేదా రీప్లేస్మెంట్ సేవలు అందించబడతాయి. అయితే, వారంటీ వ్యవధిలో కింది సందర్భాలలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కు Box Optronicsకి ఉంది:
(1) సహజ కారకాలు (ఉదా., మెరుపులు, దుమ్ము) లేదా పర్యావరణ ప్రభావాల వల్ల కలిగే నష్టం.
(2) యూజర్ చేత సరికాని ఆపరేషన్ కారణంగా లోపాలు.
(3) మానవ తప్పిదం వల్ల సంభవించే స్పష్టమైన భౌతిక నష్టం.
(4) అనధికారికంగా వేరుచేయడం, సవరించడం లేదా మరమ్మత్తు.
(5) హౌసింగ్పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్లు.
(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
