1. 850nm పరిచయం FP బటర్ఫ్లై లేజర్ డయోడ్
2. సాంకేతిక లక్షణాలు
3. ఉత్పత్తి లక్షణాలు
4. సాధారణ అప్లికేషన్లు
5. ఉత్పత్తి వివరాలు
6. ఆర్డరింగ్ సమాచారం
7. డేటాషీట్ మరియు టెస్ట్షీట్
8. కోట్ మరియు చెల్లింపు నిబంధనలు
9. ప్రధాన సమయం
10. ఆపరేషన్ నోట్స్
11. నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ

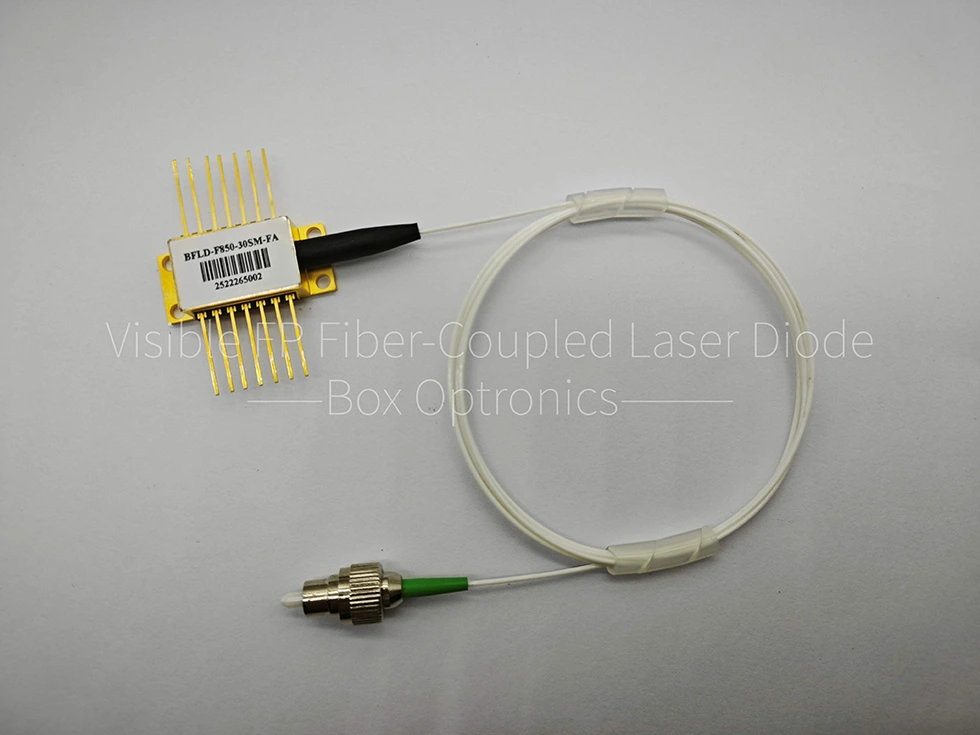

850nm FP బటర్ఫ్లై లేజర్ డయోడ్ అవుట్పుట్ పవర్ను కలిగి ఉంది 30mW వరకు, ఆప్టికల్ ఫైబర్లతో సమర్థవంతమైన కలపడం కోసం మంచి బీమ్ నాణ్యత మరియు ఇతర ఆప్టికల్ భాగాలు, మరియు థర్మోఎలెక్ట్రిక్ కూలర్ (TEC)ని అనుసంధానిస్తుంది, పర్యవేక్షణ PD, మరియు థర్మిస్టర్. ఇది స్వల్ప-శ్రేణి వంటి రంగాలకు అనుకూలంగా ఉంటుంది ఆప్టికల్ కమ్యూనికేషన్ మరియు ఫైబర్ సెన్సింగ్.
|
పరామితి |
చిహ్నం |
పరిస్థితి |
కనిష్ట |
టైప్ చేయండి. |
గరిష్టంగా |
యూనిట్ |
|
ఆపరేటింగ్ తరంగదైర్ఘ్యం |
λC |
CW, 25℃ |
840 |
850 |
860 |
nm |
|
ఆప్టికల్ అవుట్పుట్ పవర్ |
PF |
— |
30 |
— |
— |
mW |
|
థ్రెషోల్డ్ కరెంట్ |
ITH |
25℃ |
— |
18 |
30 |
mA |
|
ఆపరేటింగ్ కరెంట్ |
IOP |
CW |
— |
255 |
275 |
mA |
|
ఆపరేటింగ్ వోల్టేజ్ |
VOP |
25℃ |
— |
2.1 |
2.3 |
V |
|
మానిటర్ కరెంట్ |
IMON |
VRM=5V |
50 |
— |
1500 |
μA |
|
MPD డార్క్ కరెంట్ |
ID |
VRM=5V |
— |
— |
50 |
μA |
|
థర్మిస్టర్ నిరోధకత |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
థర్మిస్టర్ బి-విలువ |
β |
25℃/80℃ |
— |
3950 |
— |
K |
● SM Hi780 ఫైబర్ పిగ్టైల్;
● అధిక అవుట్పుట్ పవర్ 30mW వరకు;
● 14-పిన్ TEC, థర్మిస్టర్తో BTF ప్యాకేజీ మరియు మానిటర్ PD.
● స్వల్ప-దూర ఆప్టికల్ కమ్యూనికేషన్;
● ప్రయోగశాల కాంతి వనరులు మరియు ఆప్టికల్ పరీక్ష;
● బయోలాజికల్ ఇమేజింగ్;
● ఆప్టికల్ ఫైబర్ సెన్సింగ్.

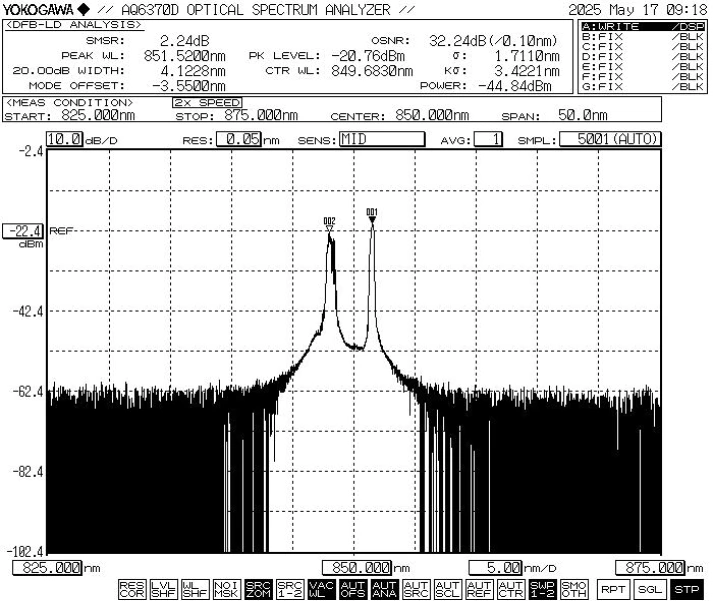

● సాధారణ స్పెక్ట్రం: 850nm, WL టాలరెన్స్ +/-10nm.

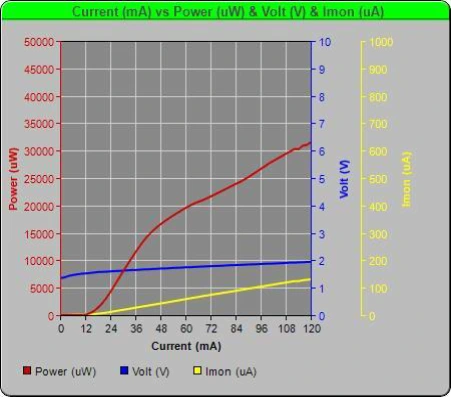

● PIV-850nm 30mW FP బటర్ఫ్లై లేజర్ డయోడ్
● ప్రామాణిక ఉపకరణాలు
|
|
ఉపకరణాలు |
పరిమాణం |
|
1 |
850nm FP బటర్ఫ్లై లేజర్ డయోడ్ |
1 |
|
2 |
ఉత్పత్తి పరీక్ష నివేదిక |
1 |
* స్వతంత్ర పరికరం; అంతర్నిర్మిత డ్రైవర్ లేదు (డ్రైవర్తో మాడ్యూల్ ప్యాకేజీ సర్క్యూట్ ఐచ్ఛికం).
|
పేరు |
తరంగదైర్ఘ్యం |
అవుట్పుట్ శక్తి |
ఫైబర్ రకం |
కనెక్టర్ |
పిన్-అవుట్ |
|
BFLD |
-FXXX |
-XX |
XX |
-XX |
X |
|
FP లేజర్ డయోడ్ |
F488:488nm F520:520nm F532:532nm F660:660nm F785:785nm F850:850nm F1064:1064nm |
30:30మె.వా అనుకూలీకరించబడింది |
SM: సింగిల్ మోడ్ PM: పోలరైజేషన్ నిర్వహించడం
|
FA: FC/APC SA: SC/APC ఇతర |
NULL: పంప్ పిన్ |
ఉదా: BFLD-F785-30SM-FA
(ఆర్డర్ సమాచారం: 850nm FP బటర్ఫ్లై లేజర్ డయోడ్, 30mW అవుట్పుట్ పవర్, SM ఫైబర్, FC/APC కనెక్టర్, పంప్ పిన్తో).
ఇతర అనుకూలీకరించిన అవసరాల కోసం, దయచేసి సంప్రదించండి: sales06@boxoptronics.com
● కోట్ నిబంధనలు
(1) EXW:
మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, Box Optronics ఉపయోగించమని సూచిస్తోంది EXW. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.
(2) DAP:
మీకు ఖాతా లేకుంటే, దయచేసి షిప్పింగ్ ఖర్చును ముందుగా చెల్లించండి ఉత్పత్తులు.
(3) ఇతర
● చెల్లింపు నిబంధనలు
PayPal మరియు T/T అందుబాటులో ఉన్నాయి.
ఉత్పత్తికి దాదాపు 10 పని దినాలు పడుతుంది. (కొన్ని ఉంటే స్టాక్లో ఉంది, ఇది వేగంగా రవాణా చేయబడుతుంది.)
అంతర్జాతీయ లాజిస్టిక్స్కు 3-5 పని దినాలు పట్టవచ్చు.
● పనిచేస్తున్నప్పుడు, ఈ పరికరం అధిక-తీవ్రత లేజర్ పుంజంను విడుదల చేస్తుంది; చేయండి ఫైబర్ ఎండ్ ముఖంలోకి నేరుగా చూడకండి, అలా చేయడం వల్ల కంటికి గాయం కావచ్చు.
● ఈ పరికరం ఎలెక్ట్రోస్టాటిక్-సెన్సిటివ్; అందువలన, కఠినమైన కట్టుబడి ప్యాకేజింగ్ సమయంలో యాంటీ-స్టాటిక్ రక్షణ చర్యలు అవసరం, రవాణా మరియు వినియోగం. అదనంగా, నిరోధించడానికి జాగ్రత్తలు తీసుకోవాలి విద్యుత్ సరఫరా పెరుగుతుంది, అలా చేయడంలో వైఫల్యం శాశ్వత నష్టానికి దారితీయవచ్చు పరికరం (ఉదా., సరైన పరికరాలు గ్రౌండింగ్ మరియు యాంటీ స్టాటిక్ ధరించడం మణికట్టు పట్టీ).
● పిన్లకు టంకం అవసరమైతే, టంకం ఉష్ణోగ్రత తప్పనిసరిగా ఉండకూడదు 260 ° C కంటే ఎక్కువ, మరియు టంకం సమయం 10 సెకన్లు మించకూడదు. ప్రత్యేకం కింది వాటికి శ్రద్ధ ఉండాలి: టంకం ప్రక్రియ సమయంలో, ది పరికరం తప్పనిసరిగా శక్తి లేని స్థితిలో ఉండాలి మరియు టంకం ఇనుము సరిగ్గా ఉండాలి గ్రౌన్దేడ్.
● పరికరాన్ని ఉపయోగిస్తున్నప్పుడు, ఆపరేటింగ్ వోల్టేజీకి ఖచ్చితంగా కట్టుబడి ఉండండి మరియు డేటాషీట్లో పేర్కొన్న ప్రస్తుత పరిధులు. కీలక పారామితులు-ఇత్తో సహా (థ్రెషోల్డ్ కరెంట్), Iop గరిష్టం (గరిష్ట ఆపరేటింగ్ కరెంట్), Vop గరిష్టం (గరిష్టం ఆపరేటింగ్ వోల్టేజ్), మరియు λc (సెంటర్ వేవ్లెంగ్త్)-సూచించబడాలి ప్రత్యేకంగా రవాణా సమయంలో అందించిన పరీక్ష నివేదికలో. గమనిక:ఆపరేషన్ సంపూర్ణ గరిష్ట రేటింగ్లకు మించి పరికరానికి శాశ్వత నష్టం కలిగించవచ్చు.
● వారంటీ వ్యవధి:
1లోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ కొనుగోలు నుండి సంవత్సరం. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.
● ఉచిత వారంటీ నుండి మినహాయింపులు:
ఉచిత వారంటీ వ్యవధిలో, ఉచిత మరమ్మత్తు లేదా భర్తీ సేవలు ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం అందించబడుతుంది. అయితే, బాక్స్ ఆప్ట్రానిక్స్ కింది వాటిలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును కలిగి ఉంది వారంటీ వ్యవధిలో కేసులు:
(1) సహజ కారకాల వల్ల కలిగే నష్టం (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాలు.
(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.
(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.
(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.
(5) హౌసింగ్పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్లు.
(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
