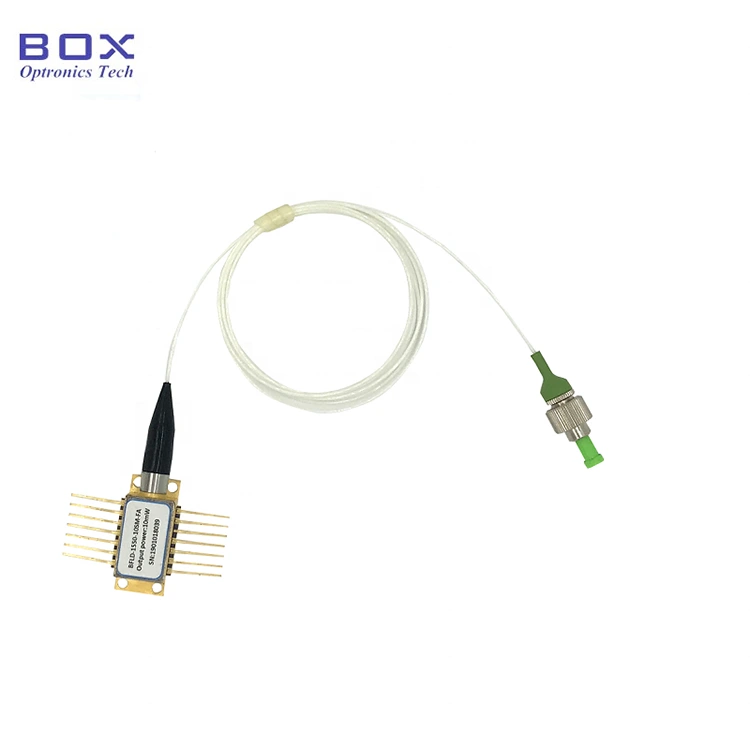

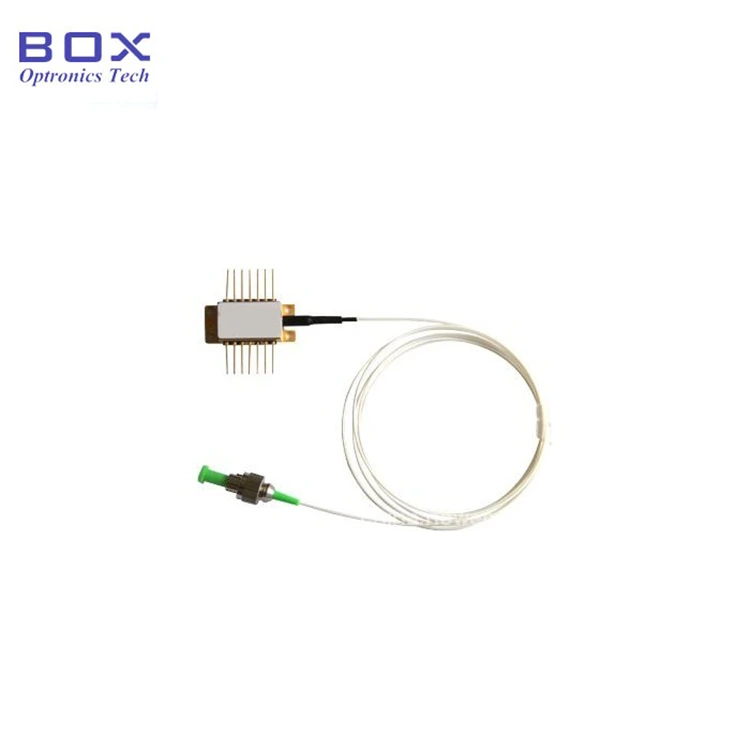

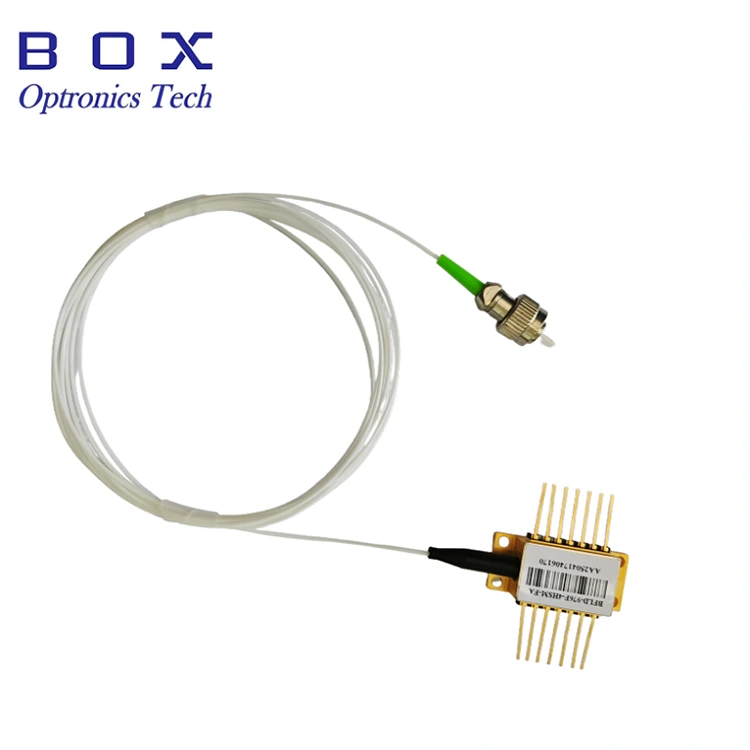

ఇది 785nm ఎఫ్పి బటర్ఫ్లై లేజర్ డయోడ్, ఇందులో ఉంది 30mW అవుట్పుట్ పవర్. ఫైబర్ రకం కావచ్చు SM785-HP లేదా PM780-HP, మరియు TEC, మానిటర్ ఫోటోడియోడ్ మరియు థర్మిస్టర్ను అనుసంధానిస్తుంది. ది 900um ప్రొటెక్టివ్ ట్యూబ్ మరియు FC/APC కనెక్టర్ ఐచ్ఛికం. పిన్స్ అవసరమైతే టంకం, టంకం ఉష్ణోగ్రత 260°C మించకూడదు మరియు టంకం సమయం 10 సెకన్లు మించకూడదు. డ్రైవర్ సర్క్యూట్తో కూడిన మాడ్యూల్/బెంచ్టాప్ ప్యాకేజీ, 50mW అవుట్పుట్ పవర్ అందుబాటులో ఉంది.
|
పరామితి |
చిహ్నం |
పరిస్థితి |
కనిష్ట |
టైప్ చేయండి. |
గరిష్టంగా |
యూనిట్ |
|
ఆపరేటింగ్ తరంగదైర్ఘ్యం |
λC |
CW, 25℃ |
780 |
785 |
790 |
nm |
|
ఆప్టికల్ అవుట్పుట్ పవర్ |
PF |
- |
30 |
- |
- |
mW |
|
థ్రెషోల్డ్ కరెంట్ |
ITH |
25℃ |
- |
30 |
45 |
mA |
|
ఆపరేటింగ్ కరెంట్ |
IOP |
CW |
- |
150 |
200 |
mA |
|
ఆపరేటింగ్ వోల్టేజ్ |
VOP |
25℃ |
- |
1.9 |
2.2 |
V |
|
మానిటర్ కరెంట్ |
IMON |
VRM=5V |
1 |
5 |
10 |
μA |
|
MPD డార్క్ కరెంట్ |
ID |
VRM=5V |
- |
- |
50 |
μA |
|
థర్మిస్టర్ నిరోధకత |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
థర్మిస్టర్ బి-విలువ |
β |
25℃/80℃ |
- |
3950 |
- |
K |
● SM785-HP లేదా PM780-HP ఫైబర్;
● అవుట్పుట్ పవర్ అప్ 30mW వరకు;
● 14-పిన్ TEC, థర్మిస్టర్తో BTF ప్యాకేజీ మరియు మానిటర్ PD.
● కాంతి మూలం;
● ఫైబర్ ఆప్టిక్ సెన్సింగ్ వ్యవస్థ;
● మెటీరియల్ ప్రాసెసింగ్.

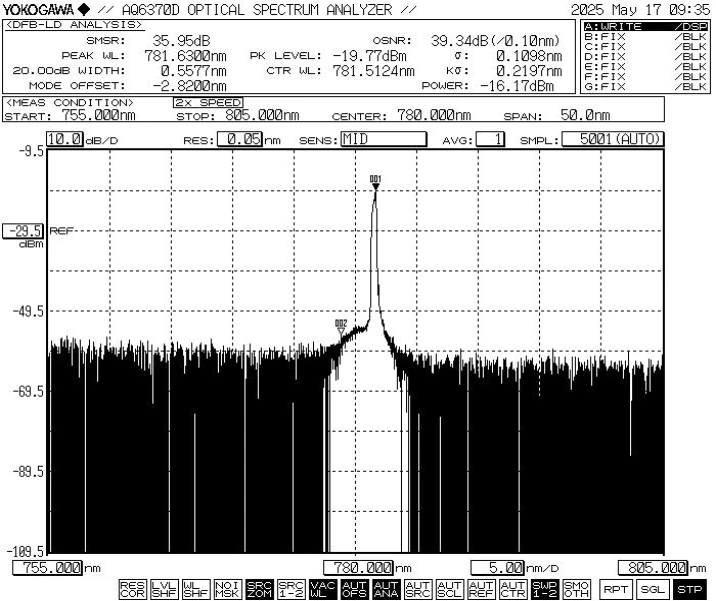

● సాధారణ స్పెక్ట్రం: 785nm, WL టాలరెన్స్ +/-10nm.

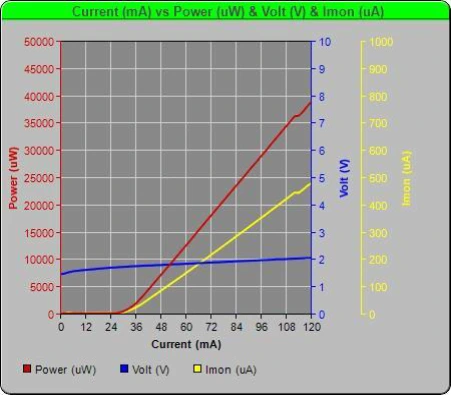

● PIV-785nm 30mW FP బటర్ఫ్లై లేజర్ డయోడ్

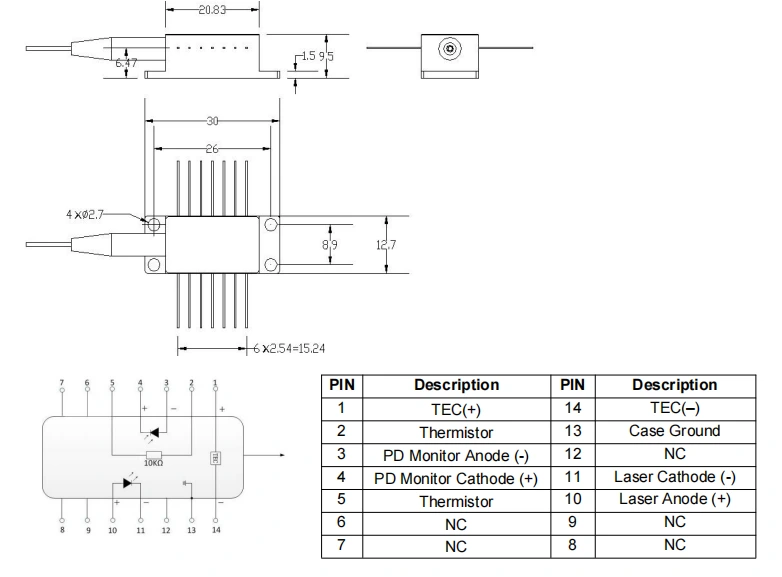

● ప్యాకేజీ డ్రాయింగ్&పిన్-అవుట్ నిర్వచనం(యూనిట్:మిమీ)-785nm FP బటర్ఫ్లై లేజర్ డయోడ్
● ప్రామాణిక ఉపకరణాలు
|
|
ఉపకరణాలు |
పరిమాణం |
|
1 |
785nm FP బటర్ఫ్లై లేజర్ డయోడ్ |
1 |
|
2 |
ఉత్పత్తి పరీక్ష నివేదిక |
1 |
* స్వతంత్ర పరికరం; అంతర్నిర్మిత డ్రైవర్ లేదు (డ్రైవర్తో మాడ్యూల్ ప్యాకేజీ సర్క్యూట్ ఐచ్ఛికం).
|
పేరు |
తరంగదైర్ఘ్యం |
అవుట్పుట్ శక్తి |
ఫైబర్ రకం |
కనెక్టర్ |
పిన్-అవుట్ |
|
BFLD |
-FXXX |
-XX |
XX |
-XX |
X |
|
FP లేజర్ డయోడ్ |
F488:488nm F520:520nm F532:532nm F660:660nm F785:785nm F850:850nm F1064:1064nm |
30:30మె.వా అనుకూలీకరించబడింది |
SM: సింగిల్ మోడ్ PM: పోలరైజేషన్ నిర్వహించడం
|
FA: FC/APC SA: SC/APC ఇతర |
NULL: పంప్ పిన్ |
ఉదా: BFLD-F785-30SM-FA
(ఆర్డర్ సమాచారం: 785nm FP బటర్ఫ్లై లేజర్ డయోడ్, 30mW అవుట్పుట్ పవర్, SM Hi780 ఫైబర్, FC/APC కనెక్టర్, పంప్ పిన్).
ఇతర అనుకూలీకరించిన అవసరాల కోసం, దయచేసి సంప్రదించండి: sales06@boxoptronics.com
● కోట్ నిబంధనలు
(1) EXW:
మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, Box Optronics ఉపయోగించమని సూచిస్తోంది EXW. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.
(2) DAP:
మీకు ఖాతా లేకుంటే, దయచేసి షిప్పింగ్ ఖర్చును ముందుగా చెల్లించండి ఉత్పత్తులు.
● చెల్లింపు నిబంధనలు
PayPal మరియు T/T అందుబాటులో ఉన్నాయి.
ఉత్పత్తికి దాదాపు 10 పని దినాలు పడుతుంది. (కొన్ని ఉంటే స్టాక్లో ఉంది, ఇది వేగంగా రవాణా చేయబడుతుంది.)
అంతర్జాతీయ లాజిస్టిక్స్కు 3-5 పని దినాలు పట్టవచ్చు.
● లేజర్ రేడియేషన్ ప్రమాదం: పరికరం ఉన్నప్పుడు పనిలో ఉంది, ఇది అధిక-తీవ్రత లేజర్ పుంజంను విడుదల చేస్తుంది. నేరుగా చూడకండి ఫైబర్ ఎండ్-ఫేస్, ఇది కంటి గాయానికి కారణం కావచ్చు.
● ESD రక్షణ:ఈ పరికరం ఎలెక్ట్రోస్టాటిక్-సెన్సిటివ్. కాబట్టి, కఠినమైన యాంటీ-స్టాటిక్ రక్షణ చర్యలు తప్పక ప్యాకేజింగ్, రవాణా మరియు ఉపయోగం సమయంలో కట్టుబడి ఉండాలి. అదనంగా, విద్యుత్ సరఫరా పెరగకుండా జాగ్రత్తలు తీసుకోవాలి, అలా చేయడంలో వైఫల్యం పరికరానికి శాశ్వత నష్టం కలిగించవచ్చు (ఉదా., సరైన పరికరాలు ఉండేలా చూసుకోండి గ్రౌండింగ్ మరియు యాంటీ స్టాటిక్ రిస్ట్ స్ట్రాప్ ధరించండి).
● ఫైబర్ మరియు పరికర నిర్వహణ: ఆప్టికల్ ఫైబర్స్ పెళుసుగా ఉంటాయి. ఫైబర్ ఉపయోగించి పరికరాన్ని లాగవద్దు. ఇన్సర్ట్ చేసినప్పుడు లేదా పరికరాన్ని దాని సాకెట్ నుండి తీసివేసి, దానిపై ఒత్తిడి చేయవద్దు లేదా లాగవద్దు పరికరం హౌసింగ్ వెనుక భాగంలో స్లీవ్. కనెక్టర్లతో కూడిన పరికరాల కోసం, పరికరం మరియు ఫైబర్ కనెక్టర్ రెండూ ఏకకాలంలో ఎత్తివేసినట్లు నిర్ధారించుకోండి సంస్థాపన లేదా తొలగింపు సమయంలో.
● పిన్ సోల్డరింగ్ అవసరాలు: పిన్స్ అయితే soldered అవసరం, soldering ఉష్ణోగ్రత 260 ° C మించకూడదు, మరియు టంకం సమయం 10 సెకన్లకు మించకూడదు. పై ప్రత్యేక శ్రద్ధ వహించండి క్రింది: టంకం ప్రక్రియ సమయంలో, పరికరం తప్పనిసరిగా అన్పవర్లో ఉండాలి రాష్ట్రం, మరియు టంకం ఇనుము సరిగ్గా గ్రౌన్దేడ్ చేయాలి.
● పవర్-అప్ ఆపరేషన్: పవర్-అప్ సమయంలో ప్రక్రియ, నేరుగా అధిక కరెంట్ను వర్తించదు, ఎందుకంటే ఇది చిప్కు హాని కలిగించవచ్చు. బదులుగా, చిప్ థ్రెషోల్డ్కు దగ్గరగా ఉన్న ప్రస్తుత స్థాయిలో పరికరాన్ని పవర్ అప్ చేయండి మరియు అప్పుడు క్రమంగా కావలసిన స్థాయి వరకు చిన్న ఇంక్రిమెంట్లలో ప్రస్తుత పెంచండి చేరుకుంది.
● కూలింగ్ మరియు పవర్-అప్ సీక్వెన్స్: ముందు అన్ని భాగాలను శక్తివంతం చేసి, ముందుగా కూలర్ను సక్రియం చేసి, ఆపై కొనసాగించండి పెరుగుతున్న శక్తి - చిప్ వేడెక్కడం మరియు ఓవర్లోడ్ను నిరోధించడానికి దశలను పెంచండి.
● వారంటీ వ్యవధి:
1లోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ కొనుగోలు నుండి సంవత్సరం. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.
● ఉచిత వారంటీ నుండి మినహాయింపులు:
ఉచిత వారంటీ వ్యవధిలో, ఉచిత మరమ్మత్తు లేదా భర్తీ సేవలు ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం అందించబడుతుంది. అయితే, బాక్స్ ఆప్ట్రానిక్స్ కింది వాటిలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును కలిగి ఉంది వారంటీ వ్యవధిలో కేసులు:
(1) సహజ కారకాల వల్ల కలిగే నష్టం (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాలు.
(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.
(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.
(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.
(5) హౌసింగ్పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్లు.
(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
