ఇది ఒక 520nm FP బటర్ఫ్లై లేజర్ డయోడ్ 14-పిన్ సీతాకోకచిలుక ప్యాకేజీ. ఇది ఫాబ్రి-పెరోట్ లేజర్ డయోడ్. ఇది 30mW వరకు ఉంటుంది అవుట్పుట్ పవర్, మరియు అంతర్నిర్మిత TEC మరియు థర్మిస్టర్. ఫైబర్ రకం SM-460HP లేదా కావచ్చు PM-S460-HP ఫైబర్. ఆప్టికల్ పరికరాలకు అనుకూలం. పిన్స్ అవసరమైతే టంకం, టంకం ఉష్ణోగ్రత 260°C మించకూడదు మరియు టంకం సమయం 10 సెకన్లు మించకూడదు.
|
పరామితి |
చిహ్నం |
పరిస్థితి |
కనిష్ట |
టైప్ చేయండి. |
గరిష్టంగా |
యూనిట్ |
|
ఆపరేటింగ్ తరంగదైర్ఘ్యం |
λC |
CW, 25℃ |
515 |
520 |
530 |
nm |
|
ఆప్టికల్ అవుట్పుట్ పవర్ |
PF |
- |
30 |
- |
- |
mW |
|
థ్రెషోల్డ్ కరెంట్ |
ITH |
25℃ |
- |
90 |
95 |
mA |
|
ఆపరేటింగ్ కరెంట్ |
IOP |
CW |
- |
270 |
320 |
mA |
|
ఆపరేటింగ్ వోల్టేజ్ |
VOP |
25℃ |
- |
1.1 |
2.0 |
V |
|
మానిటర్ కరెంట్ |
IMON |
VRM=5V |
50 |
- |
1500 |
μA |
|
MPD డార్క్ కరెంట్ |
ID |
VRM=5V |
- |
- |
50 |
μA |
|
థర్మిస్టర్ నిరోధకత |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
థర్మిస్టర్ బి-విలువ |
β |
25℃/80℃ |
- |
3950 |
- |
K |
● SM-460HP లేదా PM-S460-HP ఫైబర్;
● అవుట్పుట్ పవర్ అప్ 30mW వరకు;
● 14-పిన్ TEC మరియు మానిటర్ PDతో BTF ప్యాకేజీ;
● కనిపించే గ్రీన్ లైట్ ఫైబర్-కపుల్డ్ లేజర్ డయోడ్.
● ఆప్టికల్ పరికరాలు;
● ఫైబర్ ఆప్టిక్ ట్రాన్స్మిషన్ వ్యవస్థ;
● లేజర్ సూచన.

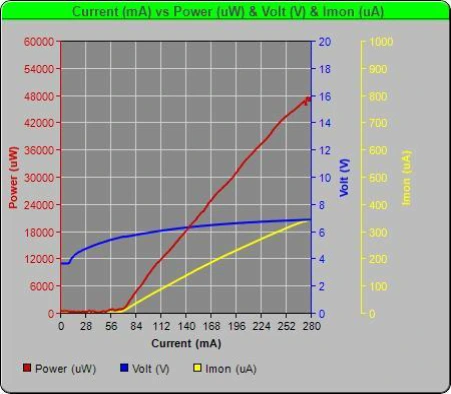

● సాధారణ స్పెక్ట్రం: PIV

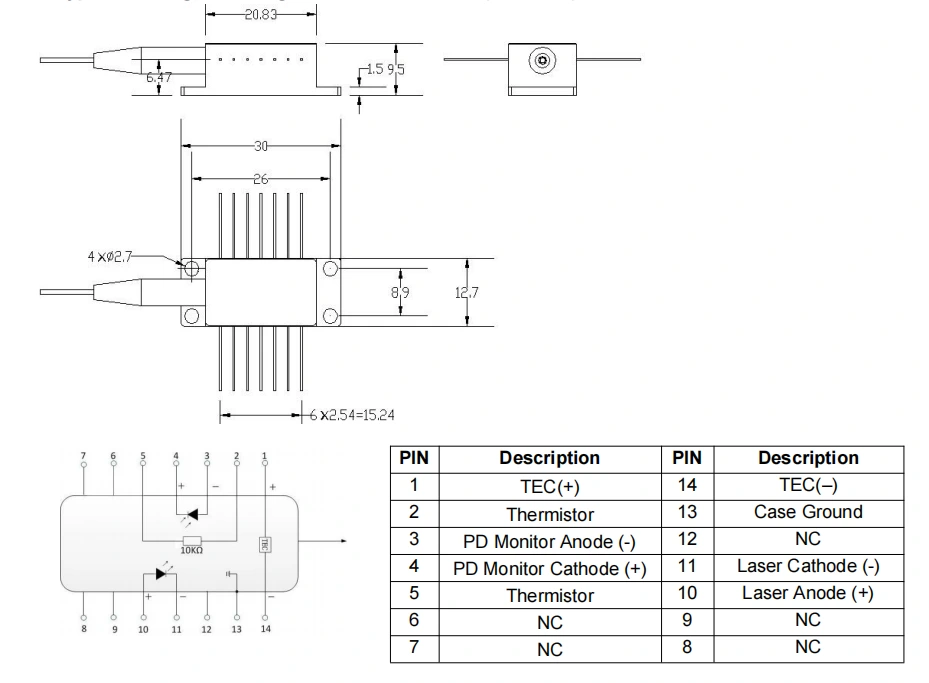

● ప్యాకేజీ డ్రాయింగ్&పిన్-అవుట్ నిర్వచనం(యూనిట్:మిమీ)-520nm FP బటర్ఫ్లై లేజర్ డయోడ్

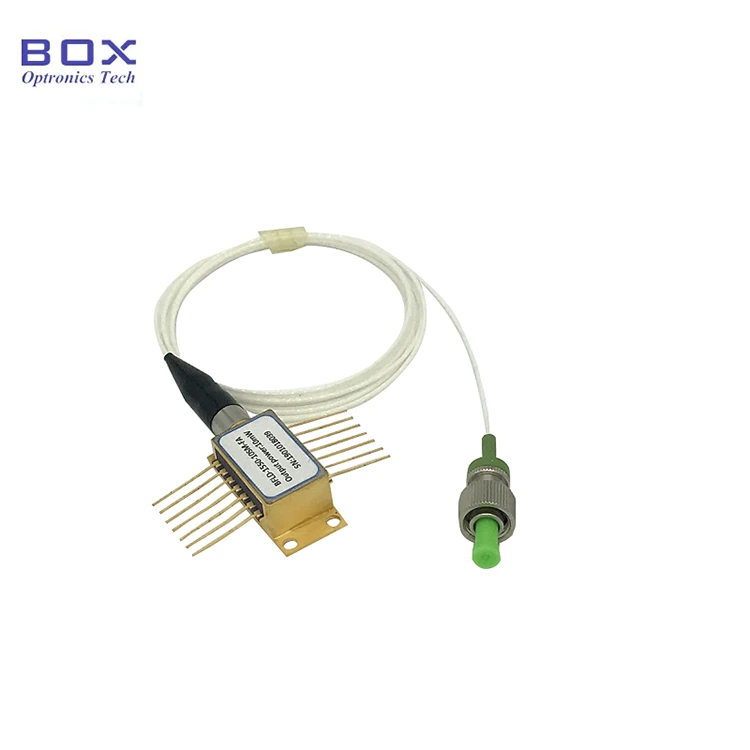

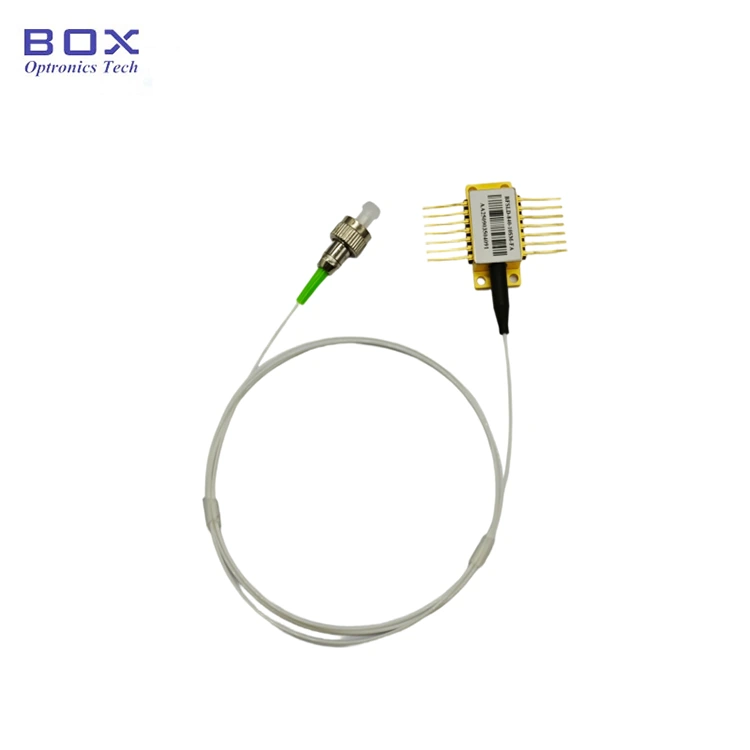

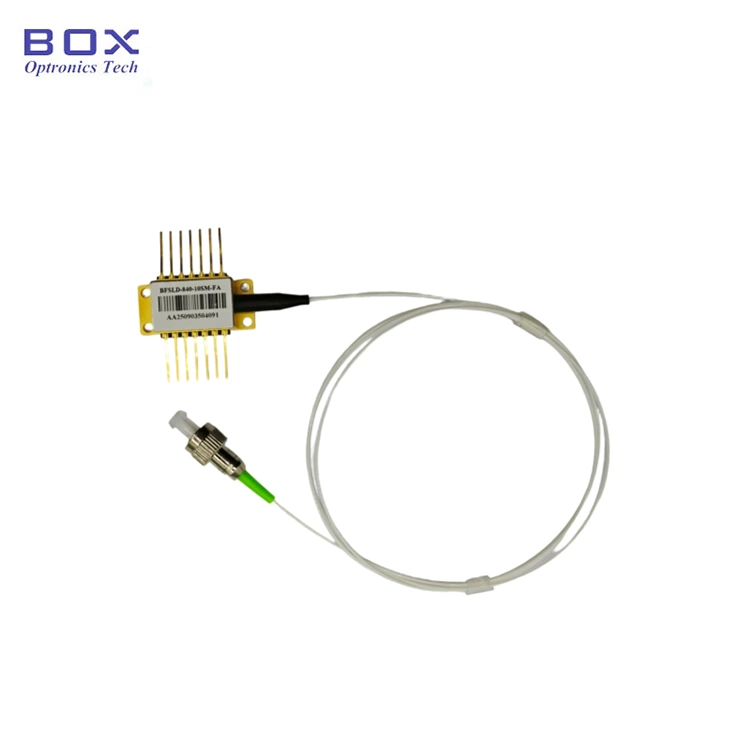

● ప్యాకింగ్ ఉదాహరణ
|
|
ఉపకరణాలు |
పరిమాణం |
|
1 |
520nm FP బటర్ఫ్లై లేజర్ డయోడ్ |
1 |
|
2 |
ఉత్పత్తి పరీక్ష నివేదిక |
1 |
* స్వతంత్ర పరికరం; అంతర్నిర్మిత డ్రైవర్ లేదు (డ్రైవర్తో మాడ్యూల్ ప్యాకేజీ సర్క్యూట్ ఐచ్ఛికం).
|
పేరు |
తరంగదైర్ఘ్యం |
అవుట్పుట్ శక్తి |
ఫైబర్ రకం |
కనెక్టర్ |
పిన్-అవుట్ |
|
BFLD |
-FXXX |
-XX |
XX |
-XX |
X |
|
FP లేజర్ డయోడ్ |
F488:488nm F520:520nm F532:532nm F660:660nm F785:785nm F850:850nm F1064:1064nm |
30:30మె.వా అనుకూలీకరించబడింది |
SM: సింగిల్ మోడ్ PM: పోలరైజేషన్ నిర్వహించడం
|
FA: FC/APC SA: SC/APC ఇతర |
NULL: పంప్ పిన్ |
ఉదా: BFLD-F520-30SM-FA
(ఆర్డర్ సమాచారం: 520nm FP బటర్ఫ్లై లేజర్ డయోడ్, 14-పిన్ బటర్ఫ్లై ప్యాకేజీ, 30mW అవుట్పుట్ పవర్, 460HP SM ఫైబర్, FC/APC కనెక్టర్తో
ఇతర అనుకూలీకరించిన అవసరాల కోసం, దయచేసి సంప్రదించండి: sales06@boxoptronics.com
● కోట్ నిబంధనలు
(1) EXW:
మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, Box Optronics ఉపయోగించమని సూచిస్తోంది EXW. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.
(2) DAP:
మీకు ఖాతా లేకుంటే, దయచేసి షిప్పింగ్ ఖర్చును ముందుగా చెల్లించండి ఉత్పత్తులు.
● చెల్లింపు నిబంధనలు
PayPal మరియు T/T అందుబాటులో ఉన్నాయి.
ఉత్పత్తికి దాదాపు 10 పని దినాలు పడుతుంది. (కొన్ని ఉంటే స్టాక్లో ఉంది, ఇది వేగంగా రవాణా చేయబడుతుంది.)
అంతర్జాతీయ లాజిస్టిక్స్కు 3-5 పని దినాలు పట్టవచ్చు.
● పనిచేస్తున్నప్పుడు, ఈ పరికరం అధిక-తీవ్రత లేజర్ పుంజంను విడుదల చేస్తుంది; చేయండి ఫైబర్ ఎండ్ ముఖంలోకి నేరుగా చూడకండి, అలా చేయడం వల్ల కంటికి గాయం కావచ్చు.
● ఈ పరికరం ఎలెక్ట్రోస్టాటిక్-సెన్సిటివ్; అందువలన, కఠినమైన కట్టుబడి ప్యాకేజింగ్ సమయంలో యాంటీ-స్టాటిక్ రక్షణ చర్యలు అవసరం, రవాణా మరియు వినియోగం. అదనంగా, నిరోధించడానికి జాగ్రత్తలు తీసుకోవాలి విద్యుత్ సరఫరా పెరుగుతుంది, అలా చేయడంలో వైఫల్యం శాశ్వత నష్టానికి దారితీయవచ్చు పరికరం (ఉదా., సరైన పరికరాలు గ్రౌండింగ్ మరియు యాంటీ స్టాటిక్ ధరించడం మణికట్టు పట్టీ).
● ఆప్టికల్ ఫైబర్స్ పెళుసుగా ఉంటాయి; పరికరాన్ని లాగడానికి ఫైబర్ని ఉపయోగించవద్దు. పరికరాన్ని దాని సాకెట్ నుండి చొప్పించేటప్పుడు లేదా తీసివేసేటప్పుడు, దానిపై ఒత్తిడి చేయవద్దు లేదా పరికరం హౌసింగ్ వెనుక ఉన్న స్లీవ్పై లాగండి. పరికరాల కోసం కనెక్టర్లతో అమర్చబడి, పరికరం మరియు ఫైబర్ కనెక్టర్ రెండూ ఉండేలా చూసుకోండి సంస్థాపన లేదా తొలగింపు సమయంలో ఏకకాలంలో ఎత్తివేయబడతాయి.
● పిన్లకు టంకం అవసరమైతే, టంకం ఉష్ణోగ్రత తప్పనిసరిగా ఉండకూడదు 260 ° C కంటే ఎక్కువ, మరియు టంకం సమయం 10 సెకన్లు మించకూడదు. ప్రత్యేకం కింది వాటికి శ్రద్ధ ఉండాలి: టంకం ప్రక్రియ సమయంలో, ది పరికరం తప్పనిసరిగా శక్తి లేని స్థితిలో ఉండాలి మరియు టంకం ఇనుము సరిగ్గా ఉండాలి గ్రౌన్దేడ్.
● పవర్-అప్ ప్రక్రియ సమయంలో, అధిక కరెంట్ను నేరుగా వర్తింపజేయవద్దు ఇది చిప్ దెబ్బతినే ప్రమాదం ఉంది. బదులుగా, పరికరాన్ని ప్రస్తుత స్థాయిలో పవర్ అప్ చేయండి చిప్ యొక్క థ్రెషోల్డ్కు దగ్గరగా, ఆపై క్రమంగా కరెంట్ను చిన్నగా పెంచండి కావలసిన స్థాయికి చేరుకునే వరకు ఇంక్రిమెంట్లు.
● అన్ని భాగాలను పవర్ అప్ చేయడానికి ముందు, ముందుగా కూలర్ని యాక్టివేట్ చేయండి మరియు ఆపై చిప్ వేడెక్కడాన్ని నిరోధించడానికి పెరుగుతున్న పవర్-అప్ దశలతో కొనసాగండి మరియు ఓవర్లోడ్.
● వారంటీ వ్యవధి:
1లోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ కొనుగోలు నుండి సంవత్సరం. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.
● ఉచిత వారంటీ నుండి మినహాయింపులు:
ఉచిత వారంటీ వ్యవధిలో, ఉచిత మరమ్మత్తు లేదా భర్తీ సేవలు ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం అందించబడుతుంది. అయితే, బాక్స్ ఆప్ట్రానిక్స్ కింది వాటిలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును కలిగి ఉంది వారంటీ వ్యవధిలో కేసులు:
(1) సహజ కారకాల వల్ల కలిగే నష్టం (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాలు.
(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.
(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.
(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.
(5) హౌసింగ్పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్లు.
(6) రవాణా సమయంలో నష్టం లేదా నష్టం.

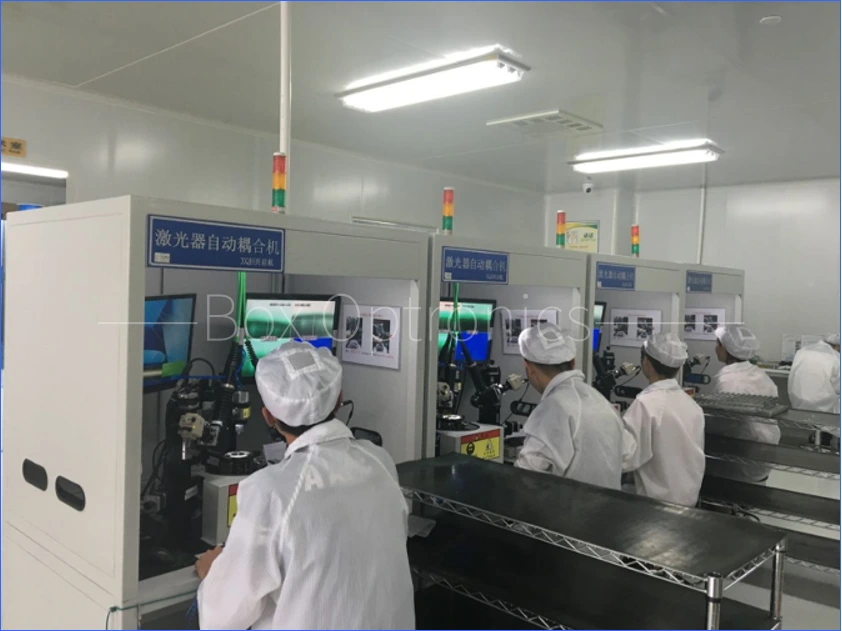

నిజమైన ఉత్పత్తి లైన్
