1. 1310nm 80mW SLD హై పవర్ లైట్ సోర్స్ పరిచయం
2. సాంకేతిక లక్షణాలు
3. ఉత్పత్తి లక్షణాలు
4. సాధారణ అప్లికేషన్లు
5. ఉత్పత్తి వివరాలు
6. సేఫ్ ఆపరేషన్ గైడ్
7. ఆర్డరింగ్ సమాచారం
8. డేటాషీట్ మరియు టెస్ట్షీట్
9. కోట్ మరియు చెల్లింపు నిబంధనలు
10. ప్రధాన సమయం
11. ఆపరేషన్ నోట్స్ మరియు మెయింటెనెన్స్
12. నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ

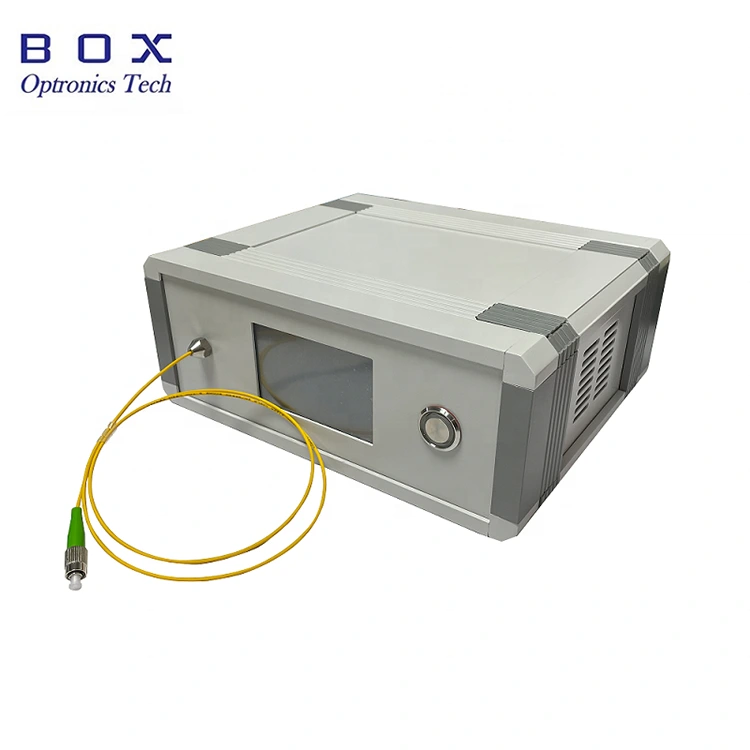

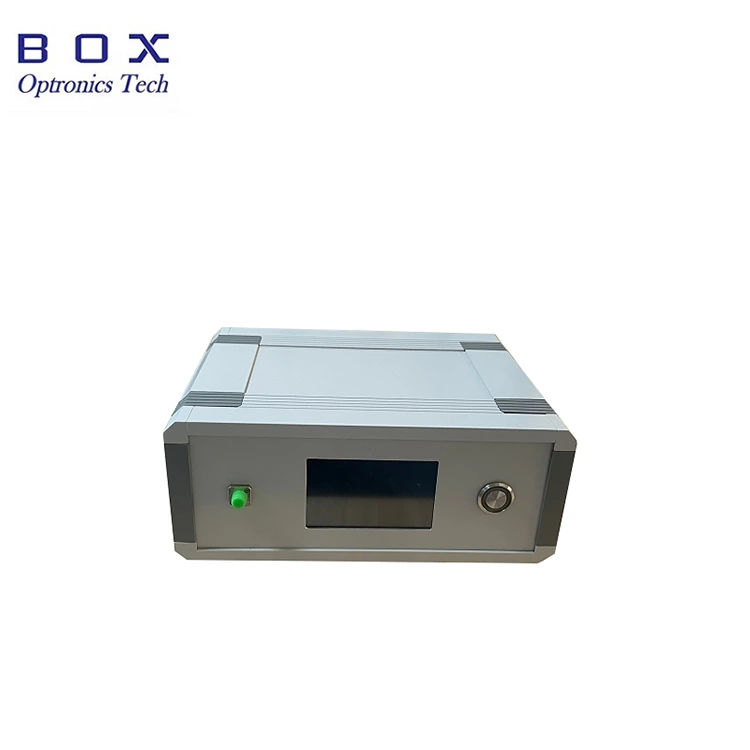

బాక్స్ ఆప్ట్రానిక్స్ యొక్క 1310nm 80mW SLD హై పవర్ లైట్ సోర్స్ అధిక శక్తి, అసాధారణమైన స్థిరత్వం మరియు తక్కువ విద్యుత్ వినియోగాన్ని అందించడానికి అధునాతన సెమీకండక్టర్ లేజర్ చిప్లు మరియు అంకితమైన ఇంటిగ్రేటెడ్ సర్క్యూట్లను ఉపయోగించుకుంటుంది. ఈ కాంతి మూలం కనీసం 80 mW అవుట్పుట్ శక్తిని అందిస్తుంది (సాధారణ విలువ 100 mWతో), సింగిల్-మోడ్ లేదా పోలరైజేషన్-మెయింటైనింగ్ ఫైబర్ ద్వారా జతచేయబడుతుంది. ఇది లైట్ సోర్స్ యొక్క కరెంట్ మరియు పవర్ అవుట్పుట్ని సర్దుబాటు చేయడానికి అనుమతించే టచ్స్క్రీన్ ఇంటర్ఫేస్తో అమర్చబడి ఉంటుంది.
|
పారామితులు |
యూనిట్ |
విలువ |
గమనిక |
|
ఆపరేటింగ్ తరంగదైర్ఘ్యం |
nm |
1310 |
±20 |
|
అవుట్పుట్ శక్తి |
mW |
కనిష్ట 80, టైప్. 100 |
అనుకూలీకరించదగినది |
|
ఆప్టికల్ ఐసోలేటర్ |
dB |
తో |
|
|
స్వల్పకాలిక స్థిరత్వం |
dB |
≤± 0.02/15 నిమి |
|
|
దీర్ఘకాలిక స్థిరత్వం |
dB |
≤±0.05/8 గంటలు |
|
|
ఫైబర్ కనెక్టర్ |
- |
FC/APC |
|
|
ఫైబర్ రకం |
- |
SMF-28e / PM ఫైబర్ |
|
|
కొలతలు |
మి.మీ |
195(W)×220(D)×120(H) |
బెంచ్టాప్ |
|
125(W)×150(D)×20(H) |
మాడ్యూల్ |
||
|
పవర్ ఇన్పుట్ |
V |
AC 110~240V |
బెంచ్టాప్ |
|
DC 5V/4A |
మాడ్యూల్ |
||
|
కమ్యూనికేషన్ ఇంటర్ఫేస్ |
- |
DB9 స్త్రీ(RS232) |
|
|
ఆపరేటింగ్ ఉష్ణోగ్రత |
℃ |
-5 ~ +55 |
|
|
నిల్వ ఉష్ణోగ్రత |
℃ |
-40 ~ +85 |
|
● అధిక శక్తి: min.80mW, typ.100mW.
● శక్తి మరియు వర్ణపట స్థిరత్వం;
● LCD టచ్స్క్రీన్, సులభంగా ఆపరేట్ చేయగలదు;
● SMF-28e/ PM ఫైబర్.
● ఫైబర్ ఆప్టిక్ సెన్సింగ్;
● పాసివ్ కాంపోనెంట్ ఇన్సర్షన్ లాస్ టెస్టింగ్;
● డీప్ మెడికల్ / బయోలాజికల్ ఇమేజింగ్.

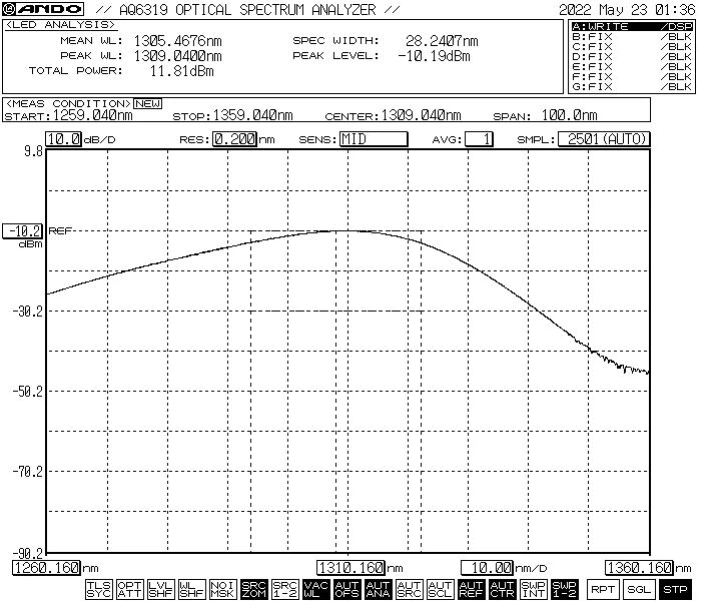

● సాధారణ స్పెక్ట్రం

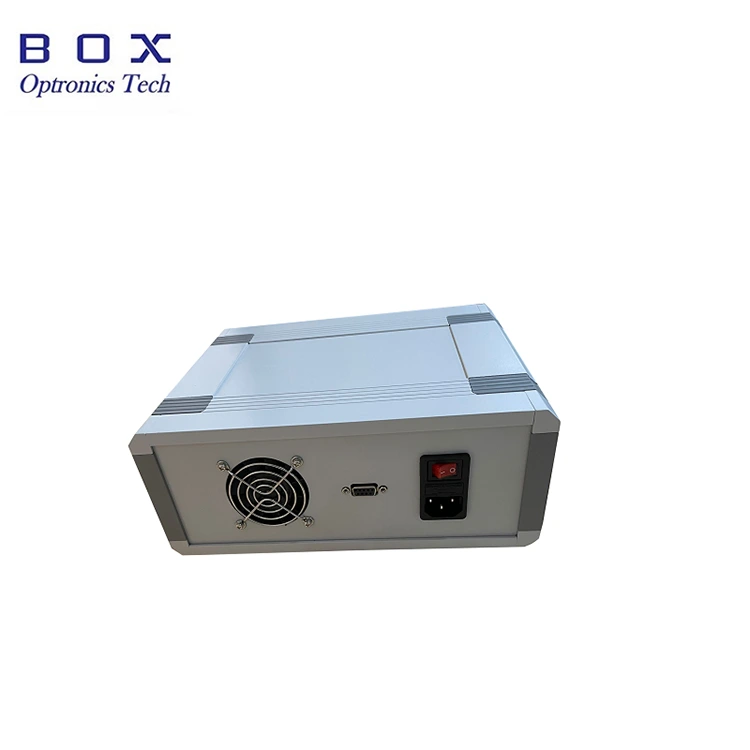

● వెనుక వీక్షణ: ఫ్యాన్ కూలింగ్, కమ్యూనికేషన్ ఇంటర్ఫేస్, పవర్ స్విచ్, పవర్ పోర్ట్తో.

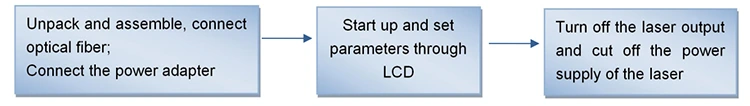

దశ1. తెరవడం మరియు అసెంబ్లింగ్:
దయచేసి అసెంబ్లీకి ముందు ఉపకరణాలు పూర్తి అయ్యాయో లేదో తనిఖీ చేయండి.
దశ2. విద్యుత్ సరఫరాను కనెక్ట్ చేయండి:
పవర్ కార్డ్ను చట్రం బ్యాక్ప్లేన్ యొక్క పవర్ కార్డ్ సాకెట్లోకి చొప్పించండి మరియు విద్యుత్ సరఫరాను కనెక్ట్ చేయండి.
దశ3. కనెక్టింగ్ అవుట్పుట్ ఫైబర్: ఫైబర్ కనెక్టర్ లేదా ఫ్లేంజ్ వద్ద డస్ట్ క్యాప్ని తెరిచి, ఫైబర్ ఎండ్ ఫేస్ని చెక్ చేయండి మరియు ఫైబర్ను కనెక్ట్ చేయండి లేదా ఫైబర్ని డివైస్ లేదా పవర్ మీటర్కు కనెక్ట్ చేయండి లేదా కాలుష్యం మరియు నష్టం లేదని నిర్ధారించుకున్న తర్వాత పరీక్షించడానికి.
Sep4. కాంతి మూలాన్ని ఆన్ చేయండి:

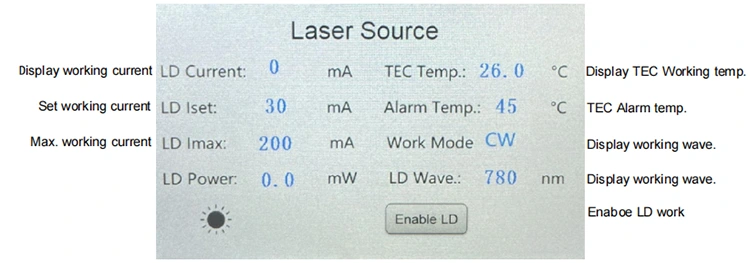

వెనుకవైపు పవర్ స్విచ్ను ఆన్ చేయండి. గమనిక: ఈ సమయంలో, వర్కింగ్ కరెంట్ మరియు పవర్ విలువలు గత షట్డౌన్ సమయంలో సెట్ చేసిన పారామీటర్లు. మీరు వాటిని సర్దుబాటు చేయవలసి వస్తే, మీరు వాటిని LCD స్క్రీన్ ద్వారా తాకి, సవరించవచ్చు. తగిన వర్కింగ్ కరెంట్ని సెట్ చేసిన తర్వాత, "LDని ప్రారంభించు" స్విచ్ ద్వారా లేజర్ అవుట్పుట్ను యాక్టివేట్ చేయండి.
దశ 5. షట్డౌన్
ఉపయోగించిన తర్వాత, లేజర్ అవుట్పుట్ను ఆఫ్ చేయడానికి మరియు పవర్ స్విచ్ను ఆఫ్ చేయడానికి ముందు ప్యానెల్ “LDని ప్రారంభించు”ని ఆఫ్ చేయండి, పవర్ కార్డ్ని డిస్కనెక్ట్ చేయండి.
|
పేరు |
తరంగదైర్ఘ్యం |
అవుట్పుట్ శక్తి |
ఫైబర్ రకం |
కనెక్టర్ |
డైమెన్షన్ |
|
BSLD |
-XXX |
-XX |
XX |
-XX |
-X |
|
SLD కాంతి మూలం |
1310:1310nm |
80: 80mW 1H:100mW |
SM:SM ఫైబర్ PM:PM ఫైబర్ |
FA:FC/APC SA:SC/APC ఇతర |
M: మాడ్యూల్ బి: బెంచ్టాప్ |
ఉదా: BSLD-1310-1HSM-FA-B
(ఆర్డర్ సమాచారం: 1310nm 100mW SLD హై పవర్ లైట్ సోర్స్, SM ఫైబర్, FC/APC కనెక్టర్, బెంచ్టాప్ ప్యాకేజీతో).
● కోట్ నిబంధనలు
(1) EXW:
మీకు DHL/ UPS/ FedEx ఖాతా ఉన్నట్లయితే, Box Optronics EXWని ఉపయోగించమని సూచిస్తుంది. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.
(2) DAP:
మీకు ఖాతా లేకుంటే, దయచేసి ఉత్పత్తుల కోసం షిప్పింగ్ ధరను ముందుగా చెల్లించండి.
(3) ఇతర
● చెల్లింపు నిబంధనలు
PayPal మరియు T/T అందుబాటులో ఉన్నాయి.
ఉత్పత్తికి దాదాపు 10 పని రోజులు పడుతుంది. (కొన్ని స్టాక్లో ఉంటే, అది వేగంగా రవాణా చేయబడుతుంది.)
అంతర్జాతీయ లాజిస్టిక్స్కు 3-5 పని దినాలు పట్టవచ్చు.
● ప్రారంభించేటప్పుడు, ముందుగా పవర్ స్విచ్ మరియు బటన్ స్విచ్ ఆఫ్లో ఉన్నాయని నిర్ధారించి, ఆపై విద్యుత్ సరఫరాను కనెక్ట్ చేయండి. షట్ డౌన్ చేస్తున్నప్పుడు, ముందుగా LD ఆఫ్ స్విచ్ని నిలిపివేయడాన్ని నిర్ధారించి, ఆపై బటన్ స్విచ్ను ఆఫ్ చేసి, ఆపై విద్యుత్ సరఫరాను డిస్కనెక్ట్ చేయండి. పరికరాలు పని చేస్తున్నప్పుడు నేరుగా విద్యుత్ సరఫరాను నిలిపివేయవద్దు.
● ఆప్టికల్ ఫైబర్ కనెక్టర్ను కనెక్ట్ చేసే ముందు, దానిని డస్ట్-ఫ్రీ మిర్రర్ పేపర్తో తుడిచి, గమనించడానికి ఆప్టికల్ ఫైబర్ ఎండ్ ఫేస్ డిటెక్టర్తో సహకరించాలని నిర్ధారించుకోండి. శుభ్రపరచడాన్ని నిర్ధారించిన తర్వాత, దానిని అంచు ద్వారా కనెక్ట్ చేయండి; లేజర్ కనెక్ట్ అయినప్పుడు ఆప్టికల్ ఫైబర్ కనెక్టర్ యొక్క చివరి ముఖం కాలిపోవచ్చు. అంచుని కనెక్ట్ చేసినప్పుడు, లైట్ ఆపరేషన్ లేదని నిర్ధారించుకోవాలి. ఉపయోగంలో లేనప్పుడు, దయచేసి ఆప్టికల్ ఫైబర్ కనెక్టర్ యొక్క డస్ట్ క్యాప్ను కవర్ చేయండి.
● ఆప్టికల్ ఫైబర్ కనెక్టర్ చివరి ముఖం దుమ్ముతో కాలిపోకుండా ఉండటానికి, ముందు ప్యానెల్లోని ఆప్టికల్ ఫైబర్ కనెక్టర్ను తరచుగా ప్లగ్ చేసి అన్ప్లగ్ చేయవద్దు.
● దయచేసి తేమ నిరోధకతపై శ్రద్ధ వహించండి మరియు పొడి ప్రదేశంలో ఉంచండి.
● వారంటీ వ్యవధి:
కొనుగోలు చేసినప్పటి నుండి 1 సంవత్సరంలోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.
● ఉచిత వారంటీ నుండి మినహాయింపులు:
ఉచిత వారంటీ వ్యవధిలో, ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం ఉచిత రిపేర్ లేదా రీప్లేస్మెంట్ సేవలు అందించబడతాయి. అయితే, వారంటీ వ్యవధిలో కింది సందర్భాలలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కు Box Optronicsకి ఉంది:
(1) సహజ కారకాలు లేదా పర్యావరణ ప్రభావాలు (విద్యుత్ షాక్, ధూళి) కారణంగా ఉత్పత్తి దెబ్బతింది లేదా పాడైంది;
(2) యూజర్ యొక్క ప్రామాణికం కాని ఆపరేషన్ కారణంగా ఉత్పత్తి పాడైంది;
(3) ఉత్పత్తికి స్పష్టమైన మానవ నిర్మిత నష్టం ఉంది;
(4) కంపెనీ అనుమతి లేకుండా ఉత్పత్తిని విడదీయడం, సవరించడం లేదా మరమ్మతు చేయడం;
(5) లైట్ సోర్స్ హౌసింగ్ యొక్క వారంటీ లేబుల్ స్టిక్కర్ మార్చబడింది లేదా అసంపూర్ణంగా ఉంది;
(6) రవాణా సమయంలో ఉత్పత్తి పాడైంది లేదా పోతుంది.
