1. 840nm 10mW 35nm BW SLD డయోడ్ పరిచయం
2. సాంకేతిక లక్షణాలు
3. ఉత్పత్తి లక్షణాలు
4. సాధారణ అప్లికేషన్లు
5. ప్యాకింగ్ ఉదాహరణ
6. ఆర్డరింగ్ సమాచారం
7. డేటాషీట్ మరియు టెస్ట్షీట్
8. కోట్ మరియు చెల్లింపు నిబంధనలు
9. ప్రధాన సమయం
10. ఆపరేషన్ నోట్స్
11. నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ

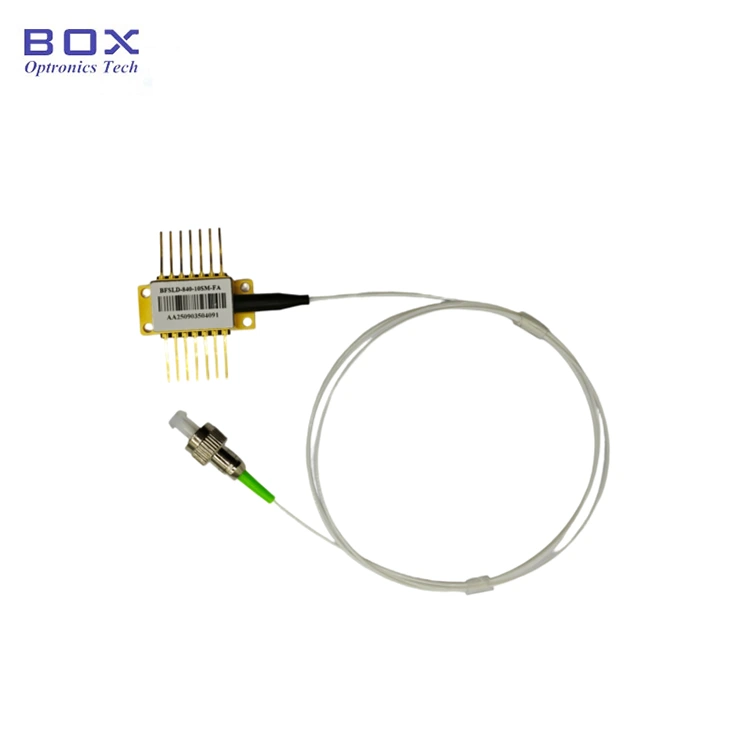

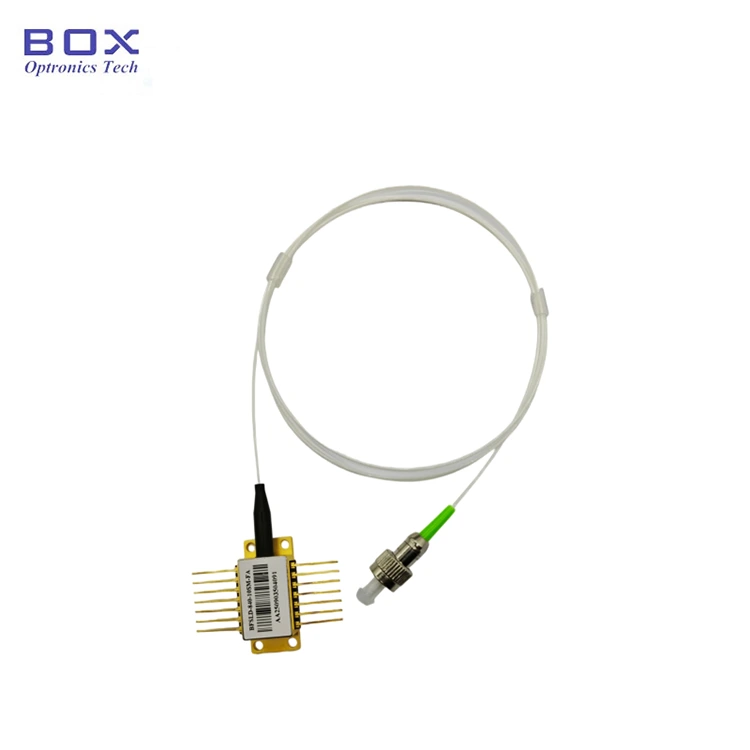

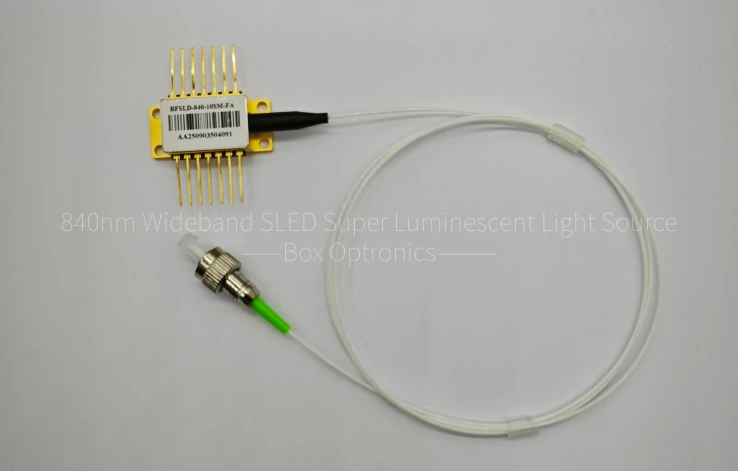

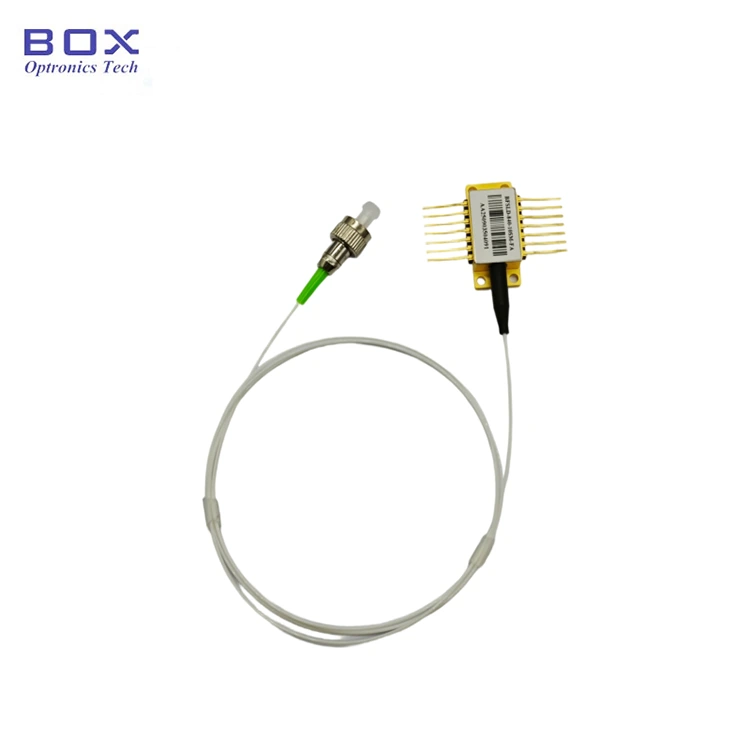

ఇది 14-పిన్ బటర్ఫ్లై ప్యాకేజీతో కూడిన 840nm వైడ్బ్యాండ్ SLED సూపర్ లుమినిసెంట్ డయోడ్. ఇది గరిష్టంగా 10mW అవుట్పుట్ పవర్, 35nm కంటే ఎక్కువ 3dB బ్యాండ్విడ్త్ను కలిగి ఉంటుంది మరియు స్థిరమైన మరియు మృదువైన స్పెక్ట్రమ్ కోసం TEC మరియు థర్మిస్టర్లను ఏకీకృతం చేస్తుంది. ఆప్టికల్ కోహెరెన్స్ టోమోగ్రఫీ (OCT)కి అనుకూలం. పిన్లకు టంకం అవసరమైతే, టంకం ఉష్ణోగ్రత 260 ° C మించకూడదు మరియు టంకం సమయం 10 సెకన్లు మించకూడదు.
|
పరామితి |
చిహ్నం |
కనిష్ట |
టైప్ చేయండి. |
గరిష్టంగా |
యూనిట్ |
గమనికలు |
|
ఆపరేటింగ్ కరెంట్ |
ITH |
- |
180 |
220 |
mA |
CW |
|
ఫైబర్లో శక్తి |
P |
10.0 |
- |
- |
mW |
CW, ITH=180mA |
|
3dB బ్యాండ్విడ్త్ |
Δλ |
30 |
35 |
- |
nm |
CW |
|
మధ్య పొడవు |
λC |
820 |
840 |
860 |
nm |
CW |
|
స్పెక్ట్రమ్ మాడ్యులేషన్ |
- |
- |
0.1 |
0.2 |
dB |
- |
|
అంతరించిపోవడం |
ER |
- |
16 |
- |
dB |
CW |
|
TEC కరెంట్ |
IC |
- |
- |
2 |
A |
TC=-45~+70℃ |
|
TEC వోల్టేజ్ |
VC |
- |
- |
3.5 |
V |
TC=-45~+70℃ |
|
థర్మిస్టర్ నిరోధకత |
Rth |
9.5 |
10 |
10.5 |
KΩ |
TC=25℃ |
|
థర్మిస్టర్ బి స్థిరాంకం |
B |
- |
3950 |
- |
K |
- |
● SM ఫైబర్ లేదా PM ఫైబర్ పిగ్టైల్;
● 10mW వరకు అధిక అవుట్పుట్ పవర్;
● TECతో 14-పిన్ BTF ప్యాకేజీ.
● ఫైబర్ ఆప్టిక్ గైరోస్కోప్లు;
● ప్రయోగశాల వైడ్బ్యాండ్ కాంతి వనరులు మరియు ఆప్టికల్ పరీక్ష;
● ఆప్టికల్ కోహెరెన్స్ టోమోగ్రఫీ (OCT) మరియు మెడికల్ ఇమేజింగ్ పరికరాలు.

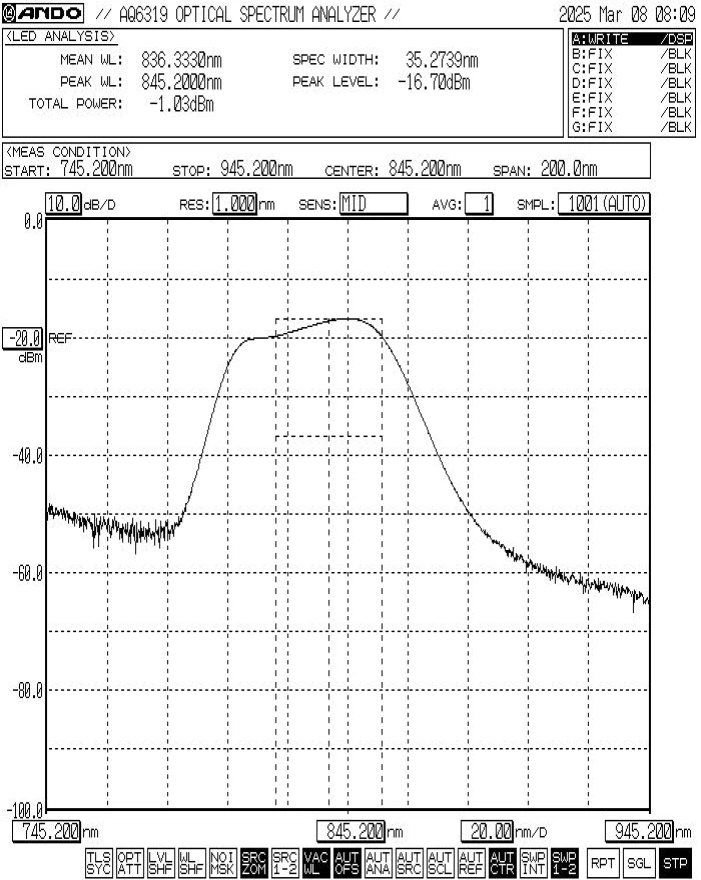

● సాధారణ స్పెక్ట్రం: -3dB బ్యాండ్విడ్త్ Min.30nm / Typ.35nm

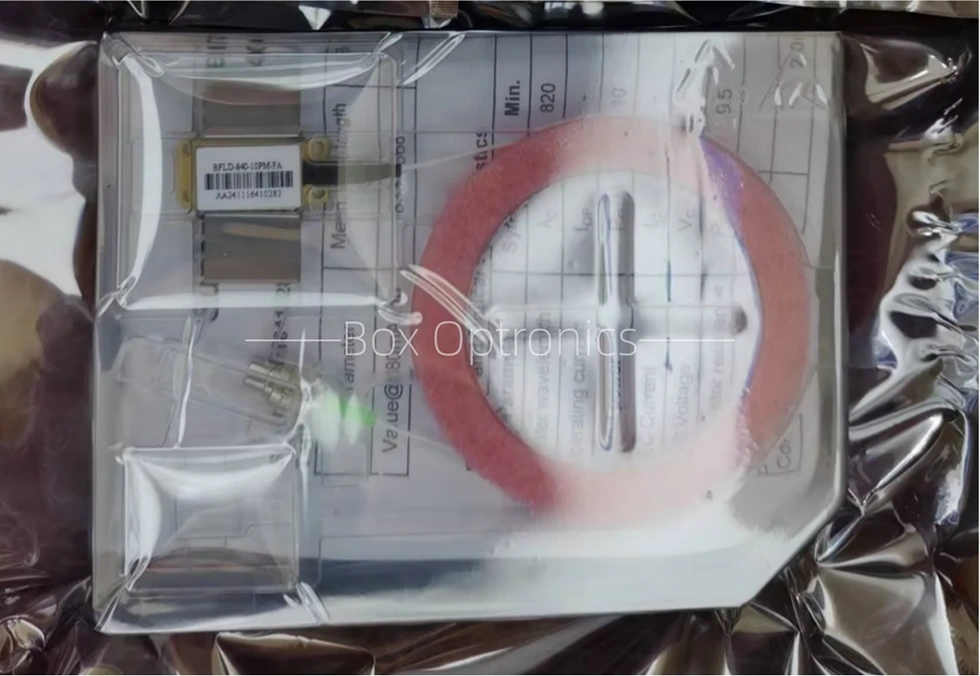

● ప్యాకింగ్ ఉదాహరణ
|
|
ఉపకరణాలు |
పరిమాణం |
|
1 |
840nm 10mW 35nm BW SLD డయోడ్ |
1 |
|
2 |
ఉత్పత్తి పరీక్ష నివేదిక |
1 |
స్వతంత్ర పరికరం; అంతర్నిర్మిత డ్రైవర్ లేదు (బాహ్య డ్రైవర్ ఐచ్ఛికం).
|
పేరు |
తరంగదైర్ఘ్యం |
అవుట్పుట్ శక్తి |
-3dB బ్యాండ్విడ్త్ |
ఫైబర్ రకం |
కనెక్టర్ |
|
BFSLD |
-XXX |
-XX |
-XX |
XX |
-XX |
|
SLDDiode |
840: 840nm |
5:5mW 10:10mW 15:15mW 20:20mW |
3:35nm |
SM: సింగిల్ మోడ్ PM: పోలరైజేషన్ నిర్వహణ
|
FA: FC/APC SA: SC/APC ఇతర |
ఉదా: BFSLD-840-103SM-FA
(ఆర్డర్ సమాచారం: 840nm 10mW 35nm BW SLD డయోడ్, బటర్ఫ్లై ప్యాకేజీ, సాధారణ -3dB బ్యాండ్విడ్త్ 35nnm, SM ఫైబర్, FC/APC కనెక్టర్తో).
ఇతర అనుకూలీకరించిన అవసరాల కోసం, దయచేసి సంప్రదించండి: sales06@boxoptronics.com
(1) EXW:
మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, బాక్స్ ఆప్ట్రానిక్స్ EXWని ఉపయోగించమని సూచిస్తున్నాయి. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.
(2) DAP:
మీకు ఖాతా లేకుంటే, దయచేసి ఉత్పత్తుల కోసం షిప్పింగ్ ధరను ముందుగా చెల్లించండి.
PayPal మరియు T/T అందుబాటులో ఉన్నాయి.
ఉత్పత్తికి దాదాపు 10 పని దినాలు పడుతుంది. (కొన్ని స్టాక్లో ఉంటే, అది వేగంగా రవాణా చేయబడుతుంది.)
అంతర్జాతీయ లాజిస్టిక్స్కు 3-5 పని దినాలు పట్టవచ్చు.
● పనిచేస్తున్నప్పుడు, ఈ పరికరం అధిక-తీవ్రత లేజర్ పుంజంను విడుదల చేస్తుంది; ఫైబర్ ఎండ్ ముఖంలోకి నేరుగా చూడకండి, అలా చేయడం వల్ల కంటికి గాయం కావచ్చు.
● ఈ పరికరం ఎలెక్ట్రోస్టాటిక్-సెన్సిటివ్; అందువల్ల, ప్యాకేజింగ్, రవాణా మరియు వినియోగం సమయంలో యాంటీ-స్టాటిక్ రక్షణ చర్యలకు ఖచ్చితంగా కట్టుబడి ఉండటం అవసరం. అదనంగా, విద్యుత్ సరఫరా పెరుగుదలను నివారించడానికి జాగ్రత్తలు తీసుకోవాలి, అలా చేయడంలో వైఫల్యం పరికరానికి శాశ్వత నష్టం కలిగించవచ్చు (ఉదా., సరైన పరికరాలు గ్రౌండింగ్ మరియు యాంటీ-స్టాటిక్ రిస్ట్ స్ట్రాప్ ధరించడం).
● పల్స్ కరెంట్ల వల్ల కలిగే నష్టాన్ని నివారించడానికి ఉత్పత్తి యొక్క ఆపరేటింగ్ సర్క్యూట్ యొక్క స్థిరత్వాన్ని ధృవీకరించండి.
● ఆప్టికల్ ఫైబర్స్ పెళుసుగా ఉంటాయి; పరికరాన్ని లాగడానికి ఫైబర్ని ఉపయోగించవద్దు. పరికరాన్ని దాని సాకెట్ నుండి చొప్పించేటప్పుడు లేదా తీసివేసేటప్పుడు, పరికర హౌసింగ్ వెనుక భాగంలో ఉన్న స్లీవ్పై ఒత్తిడి చేయవద్దు లేదా లాగండి. కనెక్టర్లతో అమర్చబడిన పరికరాల కోసం, ఇన్స్టాలేషన్ లేదా తీసివేత సమయంలో పరికరం మరియు ఫైబర్ కనెక్టర్ రెండూ ఏకకాలంలో ఎత్తబడినట్లు నిర్ధారించుకోండి.
● పిన్లకు టంకం అవసరమైతే, టంకం ఉష్ణోగ్రత 260°C మించకూడదు మరియు టంకం సమయం 10 సెకన్లు మించకూడదు. కింది వాటికి ప్రత్యేక శ్రద్ధ ఉండాలి: టంకం ప్రక్రియ సమయంలో, పరికరం తప్పనిసరిగా శక్తి లేని స్థితిలో ఉండాలి మరియు టంకం ఇనుము సరిగ్గా గ్రౌన్దేడ్ చేయబడాలి.
● పరికరాన్ని ఉపయోగిస్తున్నప్పుడు, డేటాషీట్లో పేర్కొన్న ఆపరేటింగ్ వోల్టేజ్ మరియు కరెంట్ పరిధులకు ఖచ్చితంగా కట్టుబడి ఉండండి. ప్రధాన పారామితులు-ఇత్ (థ్రెషోల్డ్ కరెంట్), Iop max (గరిష్ట ఆపరేటింగ్ కరెంట్), Vop max (గరిష్ట ఆపరేటింగ్ వోల్టేజ్) మరియు λc (సెంటర్ వేవ్లెంగ్త్)తో సహా-ప్రత్యేకంగా రవాణా సమయంలో అందించిన పరీక్ష నివేదికలో సూచించబడాలి. గమనిక: సంపూర్ణ గరిష్ట రేటింగ్లకు మించిన ఆపరేషన్ పరికరానికి శాశ్వత నష్టం కలిగించవచ్చు.
కొనుగోలు చేసినప్పటి నుండి 1 సంవత్సరంలోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.
ఉచిత వారంటీ వ్యవధిలో, ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం ఉచిత రిపేర్ లేదా రీప్లేస్మెంట్ సేవలు అందించబడతాయి. అయితే, వారంటీ వ్యవధిలో ఈ క్రింది సందర్భాలలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును బాక్స్ ఆప్ట్రానిక్స్ కలిగి ఉంది:
(1) సహజ కారకాలు (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాల వల్ల కలిగే నష్టం.
(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.
(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.
(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.
(5) హౌసింగ్పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్లు.
(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
