840nm 10mW 40nm SLD బ్రాడ్‌బ్యాండ్ లైట్ సోర్స్

విషయ సూచిక

1. 840nm 10mW 40nm SLD బ్రాడ్‌బ్యాండ్ లైట్ సోర్స్ పరిచయం

2. సాంకేతిక లక్షణాలు

3. ఉత్పత్తి లక్షణాలు

4. సాధారణ అప్లికేషన్లు

5. ఉత్పత్తి వివరాలు

6. సేఫ్ ఆపరేషన్ గైడ్

7. ఆర్డరింగ్ సమాచారం

8. డేటాషీట్ మరియు టెస్ట్షీట్

9. కోట్ మరియు చెల్లింపు నిబంధనలు

10. ప్రధాన సమయం

11. ఆపరేషన్ నోట్స్ మరియు మెయింటెనెన్స్

12. నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ

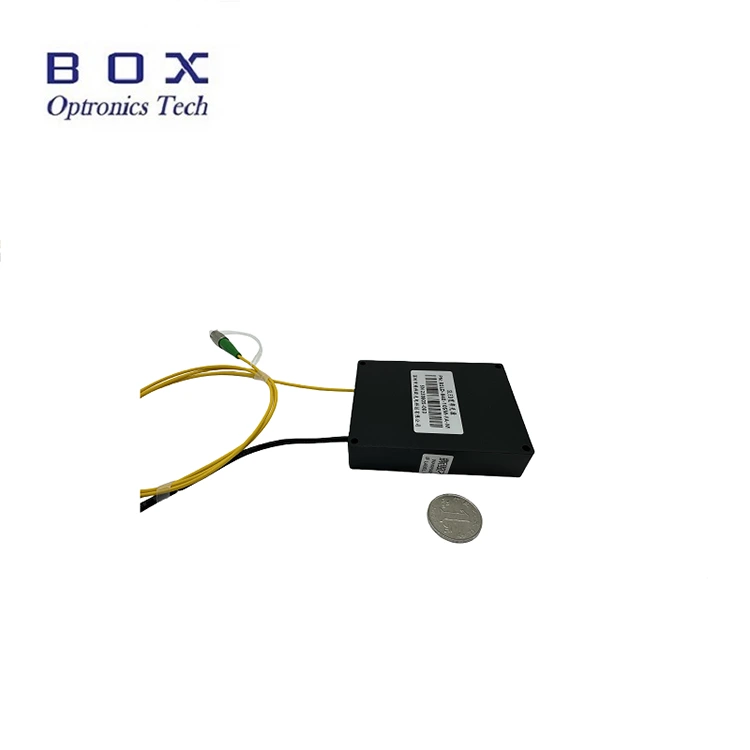

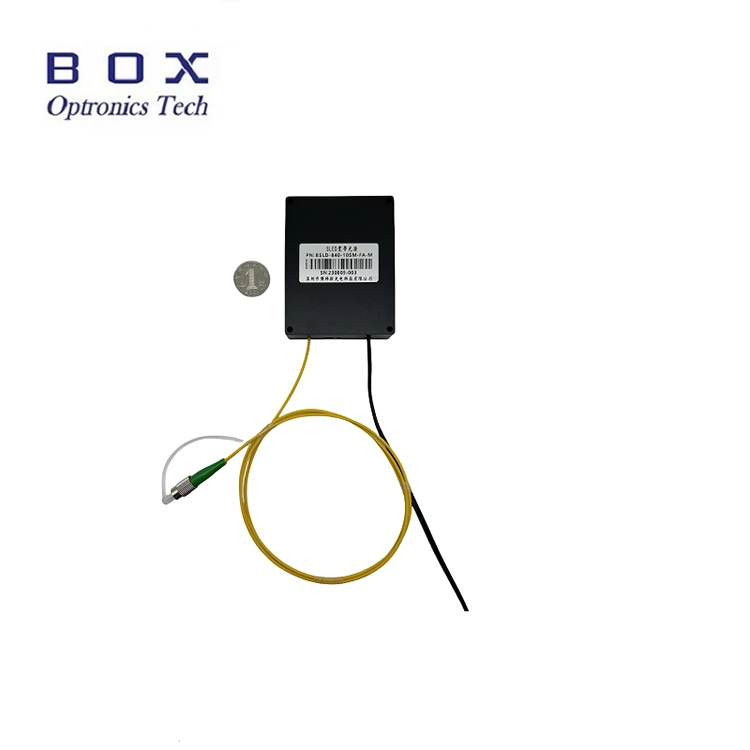

ఉత్పత్తి పరిచయం-840nm 10mW 40nm SLD బ్రాడ్‌బ్యాండ్ లైట్ సోర్స్

ఇది 840nm 10mW 40nm SLD బ్రాడ్‌బ్యాండ్ లైట్ సోర్స్ సూపర్‌ల్యూమినిసెంట్ డయోడ్ టెక్నాలజీని అవలంబిస్తుంది, అవుట్‌పుట్ పవర్ 10mW కంటే ఎక్కువ, -3dB బ్యాండ్‌విడ్త్ 40nm, ఫ్లాట్ స్పెక్ట్రమ్, తక్కువ రిపుల్ మరియు అద్భుతమైన దీర్ఘకాలిక స్థిరత్వం.

ఇది RS-485 కమ్యూనికేషన్ ఇంటర్‌ఫేస్ మరియు సిస్టమ్ ఇంటిగ్రేషన్ కోసం పర్యవేక్షణ సాఫ్ట్‌వేర్‌తో టచ్‌స్క్రీన్ బెంచ్‌టాప్ మరియు మాడ్యులర్ కాన్ఫిగరేషన్‌లకు మద్దతు ఇస్తుంది. ఫైబర్ సెన్సింగ్ మరియు మెడికల్ ఇమేజింగ్ కోసం అనుకూలం. దయచేసి ఎండ్-ఫేస్ బర్నింగ్‌ను నివారించడానికి పవర్ లేకుండా ఫైబర్‌లను ఎల్లప్పుడూ కనెక్ట్ చేయండి/డిస్‌కనెక్ట్ చేయండి.

ఉత్పత్తి లక్షణాలు-840nm 10mW 40nm SLD బ్రాడ్‌బ్యాండ్ లైట్ సోర్స్

ఉత్పత్తి ఫీచర్లు-840nm 10mW 40nm SLD బ్రాడ్‌బ్యాండ్ లైట్ సోర్స్

తక్కువ స్పెక్ట్రల్ అలలు; ఎల్

ఫ్లాట్ స్పెక్ట్రం;

DB9 Female(RS485) సులభ అనుసంధానం కోసం కమ్యూనికేషన్‌లు;

అనుకూలీకరించిన అవుట్‌పుట్ పవర్ మరియు ఫైబర్ రకం.

ఉత్పత్తి అప్లికేషన్లు-840nm 10mW 40nm SLD బ్రాడ్‌బ్యాండ్ లైట్ సోర్స్

ఆప్టికల్ ఫైబర్ సెన్సింగ్;

మెడికల్ ఇమేజింగ్;

ఆప్టికల్ కోహెరెన్స్ టోమోగ్రఫీ (OCT).

ఉత్పత్తి వివరాలు-840nm 10mW 40nm SLD బ్రాడ్‌బ్యాండ్ లైట్ సోర్స్

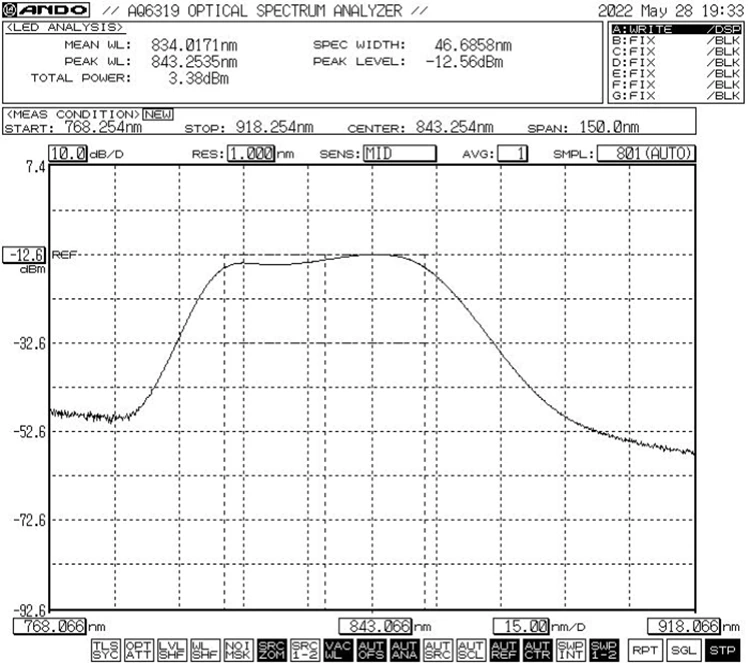

సాధారణ స్పెక్ట్రం: -3dB బ్యాండ్‌విడ్త్ Min.40nm / Typ.45nm

పరిమాణం (మిమీ)

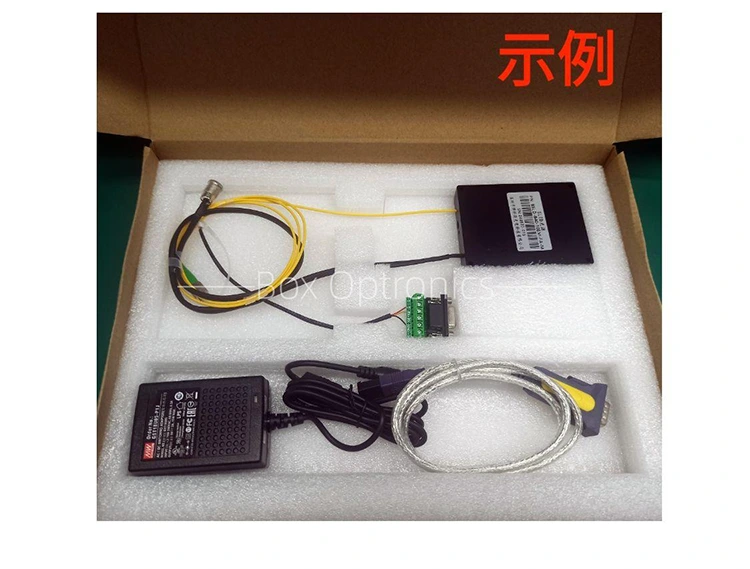

ప్రామాణిక ఉపకరణాలు

ఆపరేషన్ స్టెప్స్-840nm 10mW 40nm SLD బ్రాడ్‌బ్యాండ్ లైట్ సోర్స్

దశ1. అన్‌ప్యాకింగ్: అసెంబ్లీకి ముందు, SLED లైట్ సోర్స్ మాడ్యూల్, USB డేటా కేబుల్, గ్రీన్ పోర్ట్ కేబుల్, పవర్ అడాప్టర్, టెస్ట్ రిపోర్ట్ మొదలైన వాటితో సహా అన్ని యాక్సెసరీలు పూర్తయ్యాయో లేదో తనిఖీ చేయండి.

దశ2. విద్యుత్ సరఫరా: DC స్విచ్చింగ్ పవర్ సప్లైకి కనెక్ట్ చేయబడింది లేదా వాటి విద్యుత్ సరఫరా అవసరాలను తీర్చే నియంత్రిత విద్యుత్ సరఫరా. అసలు సరిపోలిన పవర్ అడాప్టర్ (DC5V లేదా DC12V) మాత్రమే ఉపయోగించండి. సరికాని పవర్ ఎడాప్టర్లు కాంతి మూలాన్ని దెబ్బతీస్తాయి. (స్థానిక వోల్టేజ్ ప్రమాణాల ప్రకారం పవర్ అడాప్టర్ సరఫరా చేయబడింది.)

దశ3. కనెక్టింగ్ అవుట్‌పుట్ ఫైబర్: ఫైబర్ కనెక్టర్ లేదా ఫ్లేంజ్ వద్ద డస్ట్ క్యాప్‌ని తెరిచి, ఫైబర్ ఎండ్ ఫేస్‌ని చెక్ చేయండి మరియు ఫైబర్‌ను కనెక్ట్ చేయండి లేదా ఫైబర్‌ని డివైస్ లేదా పవర్ మీటర్‌కు కనెక్ట్ చేయండి లేదా కాలుష్యం మరియు నష్టం లేదని నిర్ధారించుకున్న తర్వాత పరీక్షించడానికి.

Sep4. హోస్ట్ కంప్యూటర్‌కు కనెక్ట్ చేయండి: 840nm 10mW 40nm SLD బ్రాడ్‌బ్యాండ్ లైట్ సోర్స్ మరియు కంప్యూటర్‌ను కనెక్ట్ చేయడానికి గ్రీన్ పోర్ట్ కేబుల్ మరియు USB-RS485 DB9 డేటా కేబుల్‌ని ఉపయోగించండి; USB-RS485 సీరియల్ పోర్ట్ డేటా కేబుల్‌ను గుర్తించడానికి కంప్యూటర్ ముందుగా డెడికేటెడ్ సీరియల్ పోర్ట్ డ్రైవర్‌ను ఇన్‌స్టాల్ చేయాలి, లేకపోతే హోస్ట్ కంప్యూటర్ సాఫ్ట్‌వేర్ మరియు లైట్ సోర్స్ మాడ్యూల్ సరిగ్గా కనెక్ట్ చేయబడవు మరియు కమ్యూనికేట్ చేయబడవు. దయచేసి డ్రైవర్ కోసం Box Optronicsని అడగండి.

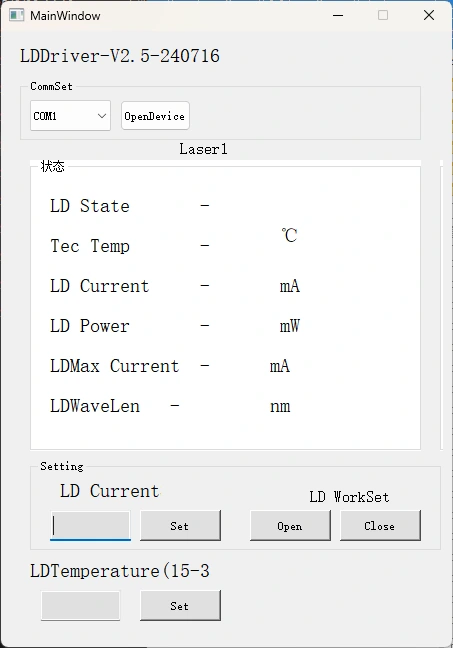

దశ 5. కంట్రోల్ సాఫ్ట్‌వేర్: Box Optronics 840nm 10mW 40nm SLD బ్రాడ్‌బ్యాండ్ లైట్ సోర్స్ యొక్క LD కరెంట్ మరియు LD ఉష్ణోగ్రతను నియంత్రించడానికి సీరియల్ కమాండ్ లేదా PC సాఫ్ట్‌వేర్‌ను అందిస్తుంది. సరైన పోర్ట్‌ను ఎంచుకోండి, కరెంట్ మరియు ఉష్ణోగ్రతను సెట్ చేసి, ఆపై ఓపెన్ బటన్‌ను క్లిక్ చేయండి. (నష్టాన్ని నివారించడానికి, ప్రారంభ ఆపరేషన్‌లో డ్రైవ్ కరెంట్‌ను నెమ్మదిగా పెంచండి. వెంటనే పూర్తి కరెంట్‌ను వర్తింపజేయవద్దు.)

దశ 6. ఉపయోగం తర్వాత, క్లోజ్ బటన్‌ను క్లిక్ చేయండి, విద్యుత్ సరఫరాను ఆపివేసి, ఫైబర్ కనెక్షన్‌ను డిస్‌కనెక్ట్ చేయండి.

ఆర్డరింగ్ సమాచారం-840nm 10mW 40nm SLD బ్రాడ్‌బ్యాండ్ లైట్ సోర్స్

ఉదా: BSLD-840-104SM-FA-M

(ఆర్డర్ సమాచారం: 840nm 10mW 40nm SLD బ్రాడ్‌బ్యాండ్ లైట్ సోర్స్, SM Hi780 ఫైబర్, FC/APC కనెక్టర్, మాడ్యూల్ ప్యాకేజీ, 5VDC పవర్ సప్లై).

ఇతర అనుకూలీకరించిన అవసరాల కోసం, దయచేసి సంప్రదించండి: sales06@boxoptronics.com

డేటాషీట్ మరియు టెస్ట్‌షీట్-840nm 10mW 40nm SLD బ్రాడ్‌బ్యాండ్ లైట్ సోర్స్

డేటాషీట్

టెస్ట్షీట్

కోట్ మరియు చెల్లింపు నిబంధనలు-840nm 10mW 40nm SLD బ్రాడ్‌బ్యాండ్ లైట్ సోర్స్

కోట్ నిబంధనలు

(1) EXW:

మీకు DHL/ UPS/ FedEx ఖాతా ఉన్నట్లయితే, Box Optronics  EXWని ఉపయోగించమని సూచిస్తుంది. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.

(2) DAP:

మీకు ఖాతా లేకుంటే, దయచేసి ఉత్పత్తుల కోసం షిప్పింగ్ ధరను ముందుగా చెల్లించండి.

(3) ఇతర

చెల్లింపు నిబంధనలు

PayPal మరియు T/T అందుబాటులో ఉన్నాయి.

లీడ్ టైమ్-840nm 10mW 40nm SLD బ్రాడ్‌బ్యాండ్ లైట్ సోర్స్

ఉత్పత్తి: 10 పని దినాలు. (కొన్ని స్టాక్‌లో ఉంటే, అది వేగంగా రవాణా చేయబడుతుంది.)

అంతర్జాతీయ లాజిస్టిక్స్: 3-5 పని దినాలు.

ఆపరేషన్ నోట్స్ మరియు మెయింటెనెన్స్-840nm 10mW 40nm SLD బ్రాడ్‌బ్యాండ్ లైట్ సోర్స్

దుమ్ము కలుషితాన్ని నిరోధించడానికి-ఇది ఇన్సర్షన్ నష్టానికి దారితీయవచ్చు-లేదా ఫైబర్ కనెక్టర్ ఎండ్ ఫేసెస్ బర్నింగ్‌ను నివారించడానికి, అవుట్‌పుట్ చివరలలో ఫైబర్ ఆప్టిక్ కనెక్టర్‌లను తరచుగా ఇన్‌సర్ట్ చేయడం లేదా తీసివేయడం సిఫార్సు చేయబడదు.

లింట్-ఫ్రీ వైప్‌తో ఫైబర్ కనెక్టర్‌లను శుభ్రం చేయండి మరియు కనెక్షన్‌కు ముందు ఫైబర్ ఎండ్-ఫేస్ డిటెక్టర్‌తో తనిఖీ చేయండి. ఎండ్-ఫేస్ బర్నింగ్‌ను నివారించడానికి పవర్ లేకుండా ఫైబర్‌లను ఎల్లప్పుడూ కనెక్ట్ చేయండి/డిస్‌కనెక్ట్ చేయండి. ఫైబర్ ఆప్టిక్ కనెక్టర్‌లు తప్పనిసరిగా డస్ట్ క్యాప్స్‌తో కప్పబడి ఉండాలి.

అవుట్‌పుట్ ఫైబర్‌ను మరొక ఫైబర్‌కి కనెక్ట్ చేయాల్సిన అవసరం ఉన్నట్లయితే, ఫ్యూజన్ స్ప్లిసర్‌ను ఉపయోగించమని సిఫార్సు చేయబడింది.

దయచేసి తేమ, దుమ్ము మరియు తుప్పుకు వ్యతిరేకంగా జాగ్రత్తలు తీసుకోండి; పొడి ప్రదేశంలో నిల్వ చేయండి.

నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ-840nm 10mW 40nm SLD బ్రాడ్‌బ్యాండ్ లైట్ సోర్స్

వారంటీ వ్యవధి:

కొనుగోలు చేసినప్పటి నుండి 1 సంవత్సరంలోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.

ఉచిత వారంటీ నుండి మినహాయింపులు:

ఉచిత వారంటీ వ్యవధిలో, ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం ఉచిత రిపేర్ లేదా రీప్లేస్‌మెంట్ సేవలు అందించబడతాయి. అయితే, వారంటీ వ్యవధిలో కింది సందర్భాలలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కు Box Optronicsకి ఉంది:

(1) సహజ కారకాలు (ఉదా., మెరుపులు, దుమ్ము) లేదా పర్యావరణ ప్రభావాల వల్ల కలిగే నష్టం.

(2) యూజర్ చేత సరికాని ఆపరేషన్ కారణంగా లోపాలు.

(3) మానవ తప్పిదం వల్ల సంభవించే స్పష్టమైన భౌతిక నష్టం.

(4) అనధికారికంగా వేరుచేయడం, సవరించడం లేదా మరమ్మత్తు.

(5) హౌసింగ్‌పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్‌లు.

(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
