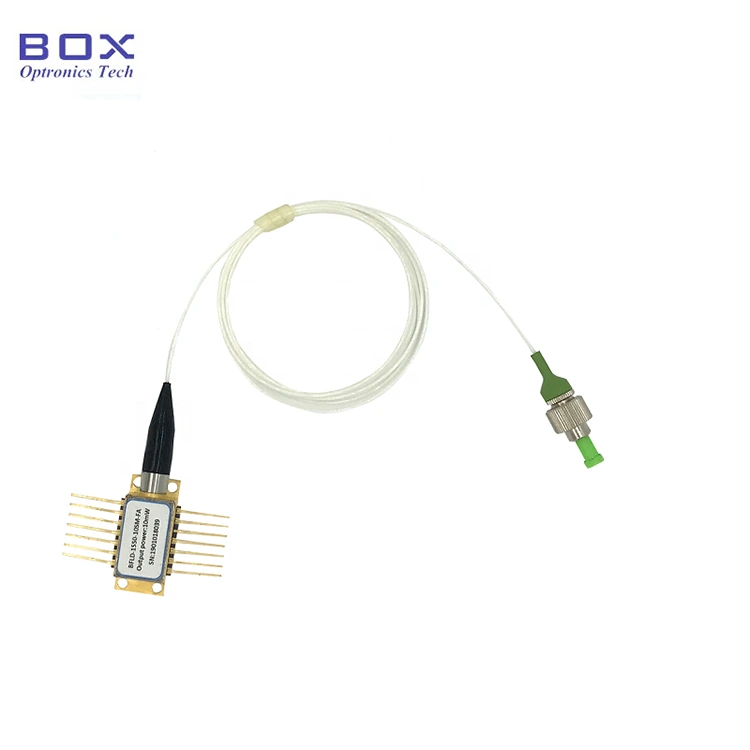

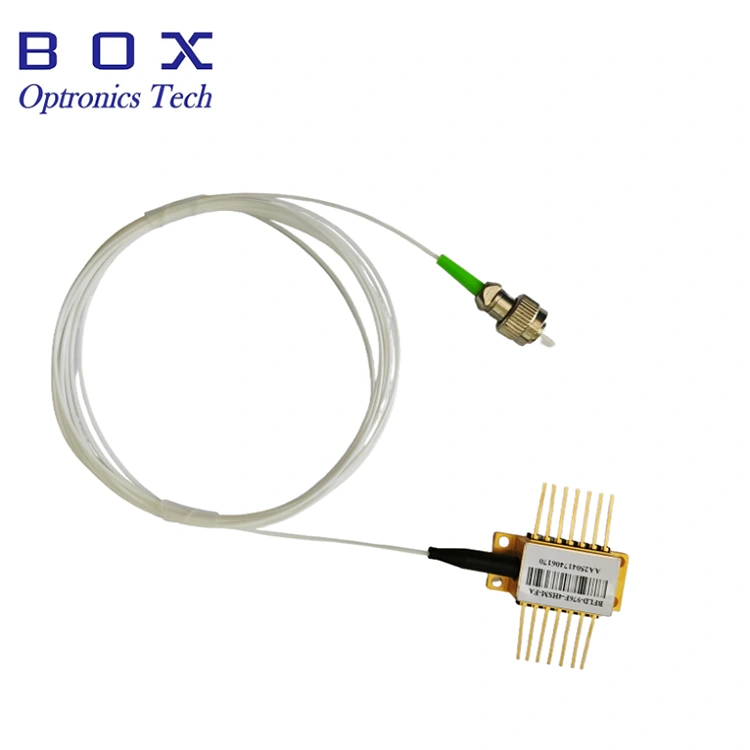

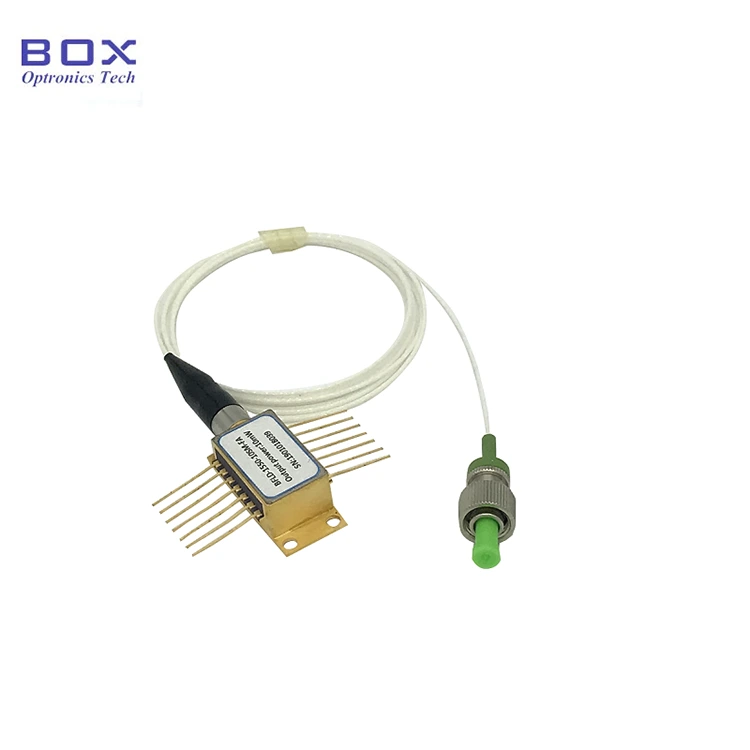

ఇది 14-పిన్ బటర్ఫ్లై ప్యాకేజీతో 1060nm 5mW SLED లేజర్ డయోడ్. ఇది 5mW వరకు అవుట్పుట్ శక్తిని, 15nm కంటే ఎక్కువ 3dB బ్యాండ్విడ్త్ను కలిగి ఉంటుంది మరియు స్థిరమైన మరియు మృదువైన స్పెక్ట్రమ్ కోసం TEC మరియు థర్మిస్టర్లను అనుసంధానిస్తుంది. ఆప్టికల్ కోహెరెన్స్ టోమోగ్రఫీ (OCT)కి అనుకూలం. పిన్లకు టంకం అవసరమైతే, టంకం ఉష్ణోగ్రత 260 ° C మించకూడదు మరియు టంకం సమయం 10 సెకన్లు మించకూడదు.
|
పరామితి |
చిహ్నం |
పరిస్థితి |
కనిష్ట |
టైప్ చేయండి. |
గరిష్టంగా |
యూనిట్ |
|
కేంద్ర తరంగదైర్ఘ్యం |
λc |
TL=15～35℃ CW |
1050 |
1060 |
1070 |
nm |
|
ఆప్టికల్ అవుట్పుట్ పవర్ |
PO |
TL=25℃ |
- |
5 |
- |
mW |
|
థ్రెషోల్డ్ కరెంట్ |
ITH |
TL=25℃ |
- |
50 |
70 |
mA |
|
ఆపరేటింగ్ వోల్టేజ్ |
VOP |
IOP=200mA(CW) |
- |
- |
1.7 |
V |
|
ఆపరేటింగ్ కరెంట్ |
IOP |
- |
- |
200 |
250 |
mA |
|
-3dB స్పెక్ట్రల్ వెడల్పు |
Δλ |
- |
15 |
20 |
- |
nm |
|
అలల గుణకం |
m |
- |
- |
- |
0.2 |
dB |
|
MPD రివర్స్ వోల్టేజ్ |
VMPD |
- |
- |
- |
5 |
V |
|
MPD ప్రతిస్పందన |
IMON/POP |
- |
1 |
- |
30 |
μA/mW |
|
థర్మిస్టర్ బీటా విలువ |
β |
- |
3500 |
3930 |
4100 |
K |
|
థర్మిస్టర్ కరెంట్ |
ITHER |
- |
- |
- |
0.2 |
mA |
|
వేరియబుల్ ఉష్ణోగ్రత. పరీక్ష మార్పు రేటు |
ΔPT/POP |
TC: -20~60℃ |
- |
15% |
- |
- |
|
గది ఉష్ణోగ్రత. శక్తి మార్పు రేటు |
ΔPt/POP |
TLD=25℃, t=30నిమి |
- |
5% |
- |
- |
● SM Hi1060 లేదా PM980 పిగ్టైల్;
● అవుట్పుట్ పవర్ 5mW వరకు;
● TEC మరియు మానిటర్ PDతో 14-పిన్ BTF ప్యాకేజీ.
● ఫైబర్ ఆప్టిక్ గైరోస్కోప్లు;
● ఫైబర్ ఆప్టిక్ సెన్సింగ్ సిస్టమ్;
● ఆప్టికల్ పరికరాల వ్యవస్థ.

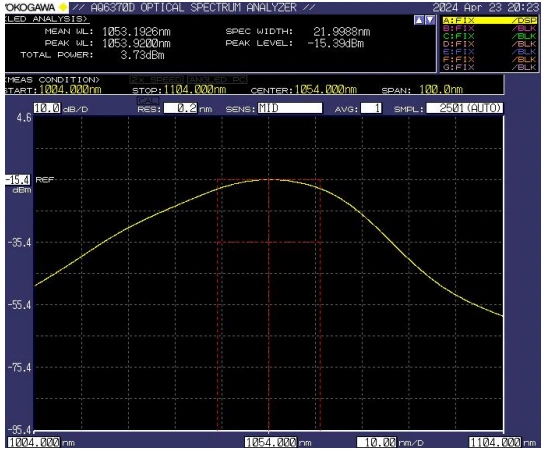

● సాధారణ స్పెక్ట్రం: -3dB బ్యాండ్విడ్త్ Min.15nm / Typ.20nm

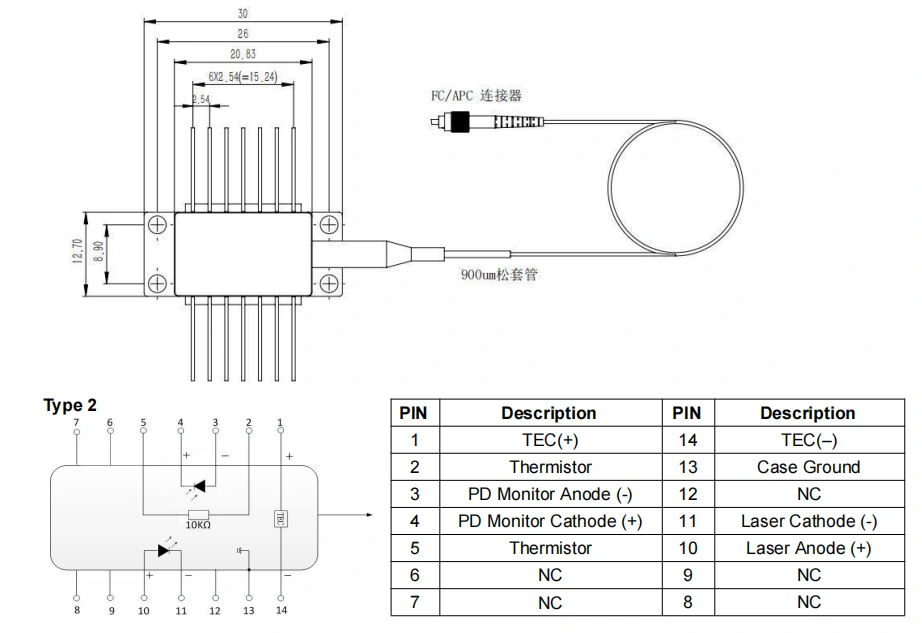

● ప్యాకేజీ డ్రాయింగ్&పిన్-అవుట్ డెఫినిషన్(యూనిట్:మిమీ)-1060nm 5mW SLED లేజర్ డయోడ్

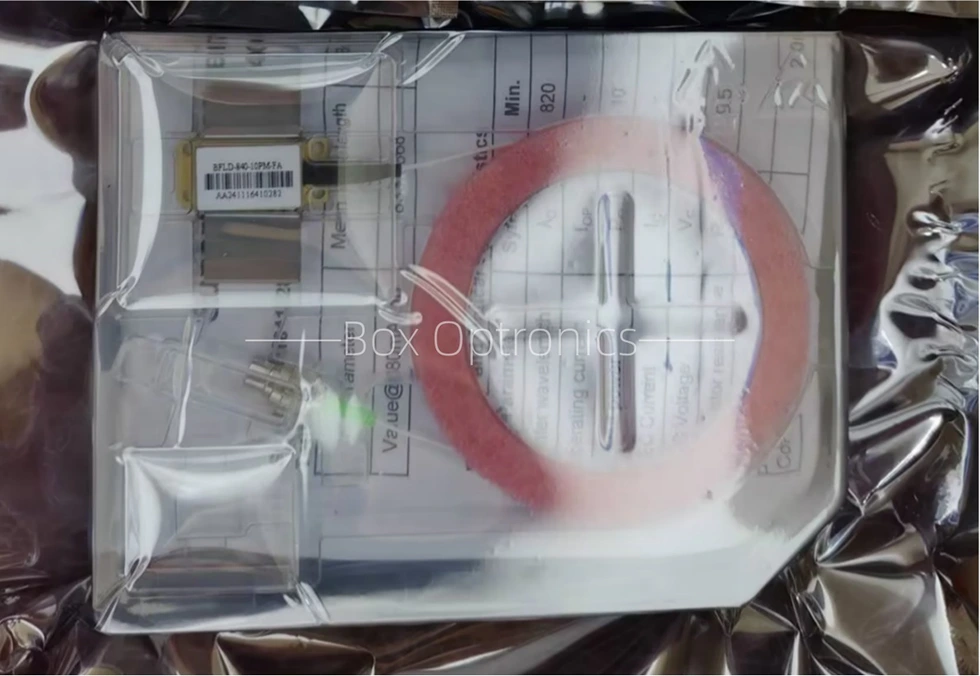

● ప్యాకింగ్ ఉదాహరణ
|
|
ఉపకరణాలు |
పరిమాణం |
|
1 |
1060nm 5mW SLED లేజర్ డయోడ్ |
1 |
|
2 |
ఉత్పత్తి పరీక్ష నివేదిక |
1 |
* స్వతంత్ర పరికరం; అంతర్నిర్మిత డ్రైవర్ లేదు (బాహ్య డ్రైవర్ ఐచ్ఛికం).
|
పేరు |
తరంగదైర్ఘ్యం |
అవుట్పుట్ శక్తి |
ఫైబర్ రకం |
కనెక్టర్ |
పిన్-అవుట్ |
|
BFSLD |
-XXX |
-XX |
XX |
-XX |
X |
|
SLDDiode |
1060:1060nm |
5:5mW 15:15mW |
SM: Hi1060 PM: PM980
|
FA: FC/APC SA: SC/APC ఇతర |
NULL: 14PIN రకం 2 అనుకూలీకరించిన (10PIN) |
ఉదా: BFSLD-1060-5SM-FA
(ఆర్డర్ సమాచారం: 1060nm 5mW SLED లేజర్ డయోడ్, బటర్ఫ్లై ప్యాకేజీ, SM Hi1060 ఫైబర్, FC/APC కనెక్టర్తో).
ఇతర అనుకూలీకరించిన అవసరాల కోసం, దయచేసి సంప్రదించండి: sales06@boxoptronics.com
(1) EXW:
మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, బాక్స్ ఆప్ట్రానిక్స్ EXWని ఉపయోగించమని సూచిస్తున్నాయి. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.
(2) DAP:
మీకు ఖాతా లేకుంటే, దయచేసి ఉత్పత్తుల కోసం షిప్పింగ్ ధరను ముందుగా చెల్లించండి.
PayPal మరియు T/T అందుబాటులో ఉన్నాయి.
ఉత్పత్తికి దాదాపు 10 పని దినాలు పడుతుంది. (కొన్ని స్టాక్లో ఉంటే, అది వేగంగా రవాణా చేయబడుతుంది.)
అంతర్జాతీయ లాజిస్టిక్స్కు 3-5 పని దినాలు పట్టవచ్చు.
● పనిచేస్తున్నప్పుడు, ఈ పరికరం అధిక-తీవ్రత లేజర్ పుంజంను విడుదల చేస్తుంది; ఫైబర్ ఎండ్ ముఖంలోకి నేరుగా చూడకండి, అలా చేయడం వల్ల కంటికి గాయం కావచ్చు.
● ఈ పరికరం ఎలెక్ట్రోస్టాటిక్-సెన్సిటివ్; అందువల్ల, ప్యాకేజింగ్, రవాణా మరియు వినియోగం సమయంలో యాంటీ-స్టాటిక్ రక్షణ చర్యలకు ఖచ్చితంగా కట్టుబడి ఉండటం అవసరం. అదనంగా, విద్యుత్ సరఫరా పెరుగుదలను నివారించడానికి జాగ్రత్తలు తీసుకోవాలి, అలా చేయడంలో వైఫల్యం పరికరానికి శాశ్వత నష్టం కలిగించవచ్చు (ఉదా., సరైన పరికరాలు గ్రౌండింగ్ మరియు యాంటీ-స్టాటిక్ రిస్ట్ స్ట్రాప్ ధరించడం).
● ఆప్టికల్ ఫైబర్స్ పెళుసుగా ఉంటాయి; పరికరాన్ని లాగడానికి ఫైబర్ని ఉపయోగించవద్దు. పరికరాన్ని దాని సాకెట్ నుండి చొప్పించేటప్పుడు లేదా తీసివేసేటప్పుడు, పరికర హౌసింగ్ వెనుక భాగంలో ఉన్న స్లీవ్పై ఒత్తిడి చేయవద్దు లేదా లాగండి. కనెక్టర్లతో అమర్చబడిన పరికరాల కోసం, ఇన్స్టాలేషన్ లేదా తీసివేత సమయంలో పరికరం మరియు ఫైబర్ కనెక్టర్ రెండూ ఏకకాలంలో ఎత్తబడినట్లు నిర్ధారించుకోండి.
● పిన్లకు టంకం అవసరమైతే, టంకం ఉష్ణోగ్రత 260°C మించకూడదు మరియు టంకం సమయం 10 సెకన్లు మించకూడదు. కింది వాటికి ప్రత్యేక శ్రద్ధ ఉండాలి: టంకం ప్రక్రియ సమయంలో, పరికరం తప్పనిసరిగా శక్తి లేని స్థితిలో ఉండాలి మరియు టంకం ఇనుము సరిగ్గా గ్రౌన్దేడ్ చేయబడాలి.
● పవర్-అప్ ప్రక్రియలో, నేరుగా అధిక కరెంట్ను వర్తింపజేయవద్దు, ఇది చిప్కు హాని కలిగించే ప్రమాదం ఉంది. బదులుగా, చిప్ యొక్క థ్రెషోల్డ్కు దగ్గరగా ఉన్న ప్రస్తుత స్థాయిలో పరికరాన్ని పవర్ అప్ చేయండి, ఆపై కావలసిన స్థాయికి చేరుకునే వరకు క్రమంగా కరెంట్ను చిన్న ఇంక్రిమెంట్లలో పెంచండి.
● అన్ని కాంపోనెంట్లను పవర్ అప్ చేయడానికి ముందు, ముందుగా కూలర్ను యాక్టివేట్ చేసి, ఆపై చిప్ వేడెక్కడం మరియు ఓవర్లోడ్ను నిరోధించడానికి ఇంక్రిమెంటల్ పవర్-అప్ దశలను కొనసాగించండి.
● వారంటీ వ్యవధి:
కొనుగోలు చేసినప్పటి నుండి 1 సంవత్సరంలోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.
● ఉచిత వారంటీ నుండి మినహాయింపులు:
ఉచిత వారంటీ వ్యవధిలో, ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం ఉచిత రిపేర్ లేదా రీప్లేస్మెంట్ సేవలు అందించబడతాయి. అయితే, వారంటీ వ్యవధిలో ఈ క్రింది సందర్భాలలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును బాక్స్ ఆప్ట్రానిక్స్ కలిగి ఉంది:
(1) సహజ కారకాలు (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాల వల్ల కలిగే నష్టం.
(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.
(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.
(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.
(5) హౌసింగ్పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్లు.
(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
