1550nm SLD బ్రాడ్‌బ్యాండ్ లైట్ సోర్స్ మైక్రో-మాడ్యూల్

విషయ సూచిక

1. 1550nm SLD బ్రాడ్‌బ్యాండ్ లైట్ సోర్స్ మైక్రో-మాడ్యూల్ పరిచయం

2. సాంకేతిక లక్షణాలు

3. ఉత్పత్తి లక్షణాలు

4. సాధారణ అప్లికేషన్లు

5. ఉత్పత్తి వివరాలు

6. సేఫ్ ఆపరేషన్ గైడ్

7. ఆర్డరింగ్ సమాచారం

8. డేటాషీట్ మరియు టెస్ట్షీట్

9. కోట్ మరియు చెల్లింపు నిబంధనలు

10. ప్రధాన సమయం

11. ఆపరేషన్ నోట్స్ మరియు మెయింటెనెన్స్

12. నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ

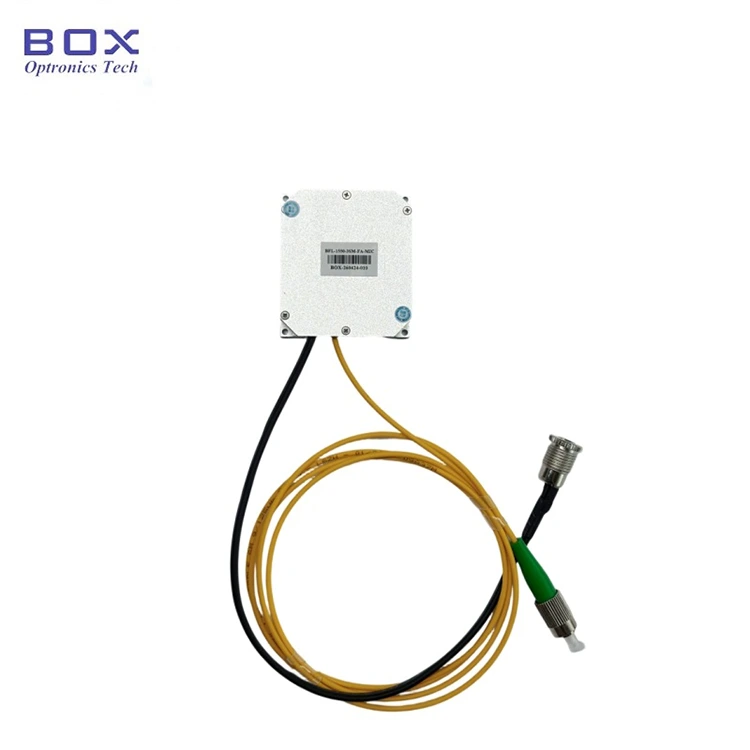

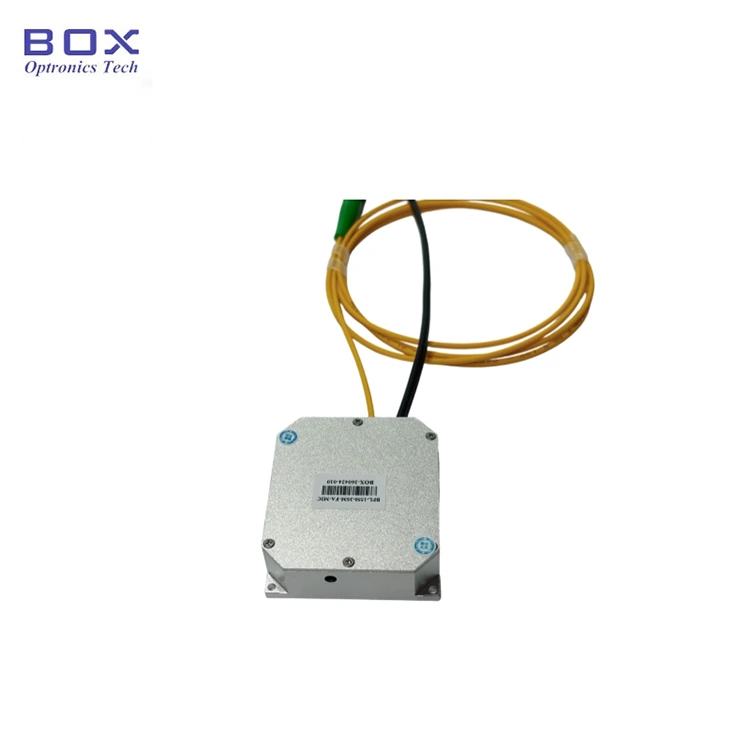

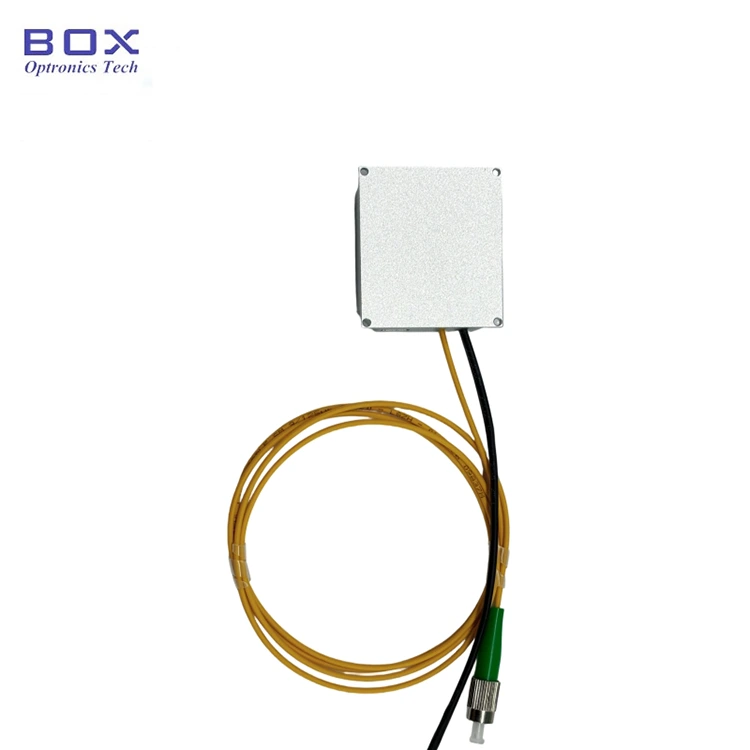

ఉత్పత్తి పరిచయం-1550nm SLD బ్రాడ్‌బ్యాండ్ లైట్ సోర్స్ మైక్రో-మాడ్యూల్

ఇది 1550nm SLD బ్రాడ్‌బ్యాండ్ లైట్ సోర్స్ మైక్రో-మాడ్యూల్ సూపర్‌ల్యూమినిసెంట్ డయోడ్ టెక్నాలజీని అవలంబిస్తుంది, అవుట్‌పుట్ పవర్ 3mW మరియు 10mW ఐచ్ఛికం, -3dB బ్యాండ్‌విడ్త్ 30nm కంటే ఎక్కువ, ఫ్లాట్ స్పెక్ట్రమ్, తక్కువ రిపుల్ మరియు అద్భుతమైన దీర్ఘ-కాల స్థిరత్వం. SM ఫైబర్ మరియు PM ఫైబర్ అందుబాటులో ఉన్నాయి. ఇది సిస్టమ్ ఇంటిగ్రేషన్ కోసం RS485 కమ్యూనికేషన్ ఇంటర్‌ఫేస్ మరియు మానిటరింగ్ సాఫ్ట్‌వేర్‌కు మద్దతు ఇస్తుంది. కాంపాక్ట్ పరిమాణం కేవలం 46.6x51.6x15mm.

ఉత్పత్తి లక్షణాలు-1550nm SLD బ్రాడ్‌బ్యాండ్ లైట్ సోర్స్ మైక్రో-మాడ్యూల్

ఉత్పత్తి లక్షణాలు-1550nm SLD బ్రాడ్‌బ్యాండ్ లైట్ సోర్స్ మైక్రో-మాడ్యూల్

● చిన్న పరిమాణం; ఎల్

● విస్తృత స్పెక్ట్రం;

● తక్కువ స్పెక్ట్రల్ అలలు;

● సులభ అనుసంధానం కోసం DB9 స్త్రీ(RS485) కమ్యూనికేషన్‌లు.

ఉత్పత్తి అప్లికేషన్లు-1550nm SLD బ్రాడ్‌బ్యాండ్ లైట్ సోర్స్ మైక్రో-మాడ్యూల్

● ఆప్టికల్ కోహెరెన్స్ టోమోగ్రఫీ (OCT);

● మెడికల్ ఇమేజింగ్;

● ఫైబర్ ఆప్టిక్ గైరోస్కోప్ (FOG).

ఉత్పత్తి వివరాలు-1550nm SLD బ్రాడ్‌బ్యాండ్ లైట్ సోర్స్ మైక్రో-మాడ్యూల్

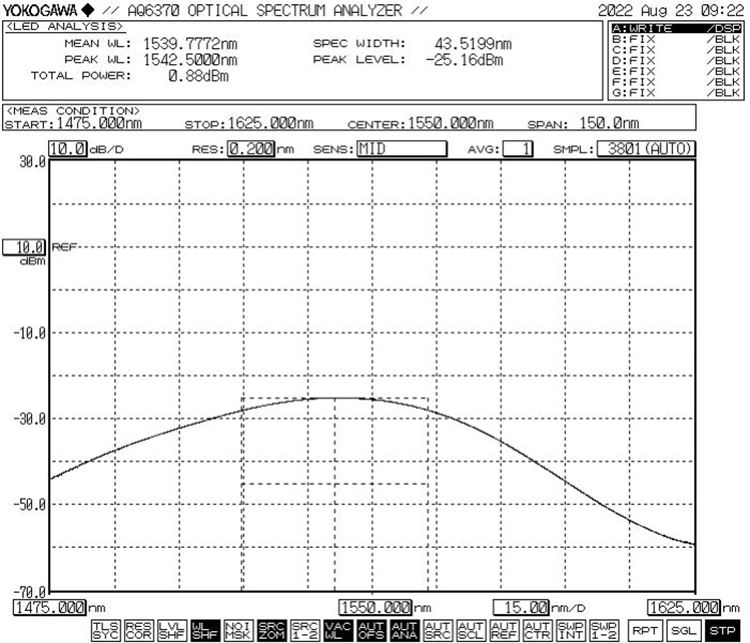

● సాధారణ స్పెక్ట్రం: -3dB బ్యాండ్‌విడ్త్ Min.30nm

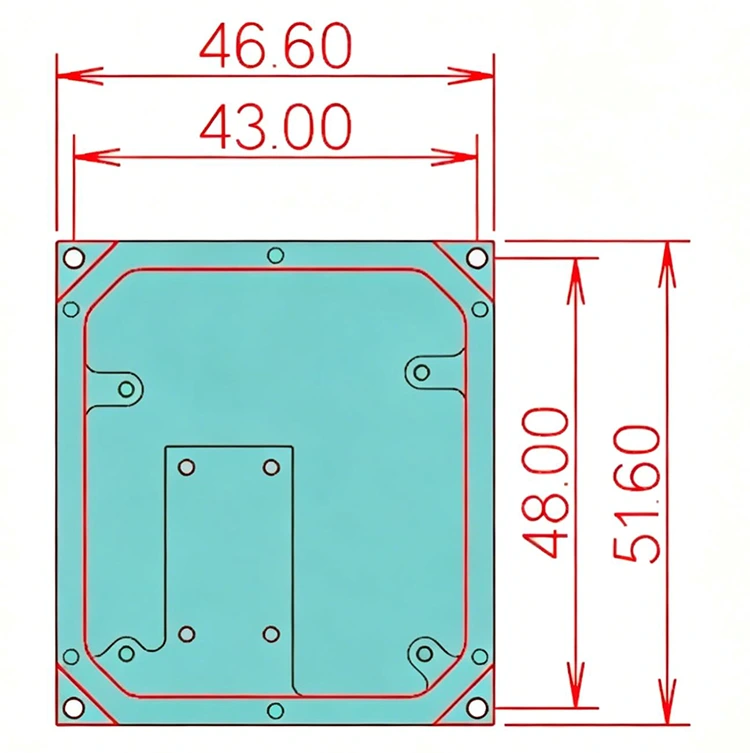

● డైమెన్షన్(మిమీ): 46.6(W)×51.6(D)×15(H)

ఆపరేషన్ స్టెప్స్-1550nm SLD బ్రాడ్‌బ్యాండ్ లైట్ సోర్స్ మైక్రో-మాడ్యూల్

దశ1. అన్‌ప్యాకింగ్: అసెంబ్లీకి ముందు, అన్ని ఉపకరణాలు పూర్తయ్యాయో లేదో తనిఖీ చేయండి.

దశ2. విద్యుత్ సరఫరా: DC స్విచ్చింగ్ పవర్ సప్లైకి కనెక్ట్ చేయబడింది లేదా వాటి విద్యుత్ సరఫరా అవసరాలను తీర్చే నియంత్రిత విద్యుత్ సరఫరా. అసలు సరిపోలిన పవర్ అడాప్టర్ (DC5V లేదా DC12V) మాత్రమే ఉపయోగించండి. సరికాని పవర్ ఎడాప్టర్లు కాంతి మూలాన్ని దెబ్బతీస్తాయి. (స్థానిక వోల్టేజ్ ప్రమాణాల ప్రకారం పవర్ అడాప్టర్ సరఫరా చేయబడింది.)

దశ3. కనెక్టింగ్ అవుట్‌పుట్ ఫైబర్: ఫైబర్ కనెక్టర్ లేదా ఫ్లేంజ్ వద్ద డస్ట్ క్యాప్‌ని తెరిచి, ఫైబర్ ఎండ్ ఫేస్‌ని చెక్ చేయండి మరియు ఫైబర్‌ను కనెక్ట్ చేయండి లేదా ఫైబర్‌ని డివైస్ లేదా పవర్ మీటర్‌కు కనెక్ట్ చేయండి లేదా కాలుష్యం మరియు నష్టం లేదని నిర్ధారించుకున్న తర్వాత పరీక్షించడానికి.

Sep4. హోస్ట్ కంప్యూటర్‌కి కనెక్ట్ చేయండి: 1550nm SLD బ్రాడ్‌బ్యాండ్ లైట్ సోర్స్ మైక్రో-మాడ్యూల్ మరియు కంప్యూటర్‌ను కనెక్ట్ చేయడానికి గ్రీన్ పోర్ట్ కేబుల్ మరియు USB-RS485 DB9 డేటా కేబుల్ ఉపయోగించండి; USB-RS485 సీరియల్ పోర్ట్ డేటా కేబుల్‌ను గుర్తించడానికి కంప్యూటర్ ముందుగా డెడికేటెడ్ సీరియల్ పోర్ట్ డ్రైవర్‌ను ఇన్‌స్టాల్ చేయాలి, లేకపోతే హోస్ట్ కంప్యూటర్ సాఫ్ట్‌వేర్ మరియు లైట్ సోర్స్ మాడ్యూల్ సరిగ్గా కనెక్ట్ చేయబడవు మరియు కమ్యూనికేట్ చేయబడవు. దయచేసి డ్రైవర్ కోసం Box Optronicsని అడగండి.

దశ 5. కంట్రోల్ సాఫ్ట్‌వేర్: Box Optronics 1550nm SLD బ్రాడ్‌బ్యాండ్ లైట్ సోర్స్ మైక్రో-మాడ్యూల్ యొక్క LD కరెంట్ మరియు LD ఉష్ణోగ్రతను నియంత్రించడానికి సీరియల్ కమాండ్ లేదా PC సాఫ్ట్‌వేర్‌ను అందిస్తుంది. సరైన పోర్ట్‌ను ఎంచుకోండి, కరెంట్ మరియు ఉష్ణోగ్రతను సెట్ చేసి, ఆపై ఓపెన్ బటన్‌ను క్లిక్ చేయండి. (నష్టాన్ని నివారించడానికి, ప్రారంభ ఆపరేషన్‌లో డ్రైవ్ కరెంట్‌ను నెమ్మదిగా పెంచండి. వెంటనే పూర్తి కరెంట్‌ను వర్తింపజేయవద్దు.)

దశ 6. ఉపయోగం తర్వాత, క్లోజ్ బటన్‌ను క్లిక్ చేయండి, విద్యుత్ సరఫరాను ఆపివేసి, ఫైబర్ కనెక్షన్‌ను డిస్‌కనెక్ట్ చేయండి.

ఆర్డరింగ్ సమాచారం-1550nm SLD బ్రాడ్‌బ్యాండ్ లైట్ సోర్స్ మైక్రో-మాడ్యూల్

ఉదా: BSLD-1550-10SM-FA-MIC

(ఆర్డర్ సమాచారం: 1550nm SLD బ్రాడ్‌బ్యాండ్ లైట్ సోర్స్ మైక్రో-మాడ్యూల్, 10mW అవుట్‌పుట్ పవర్, SMF-28e ఫైబర్, FC/APC కనెక్టర్).

ఇతర అనుకూలీకరించిన అవసరాల కోసం, దయచేసి సంప్రదించండి: sales06@boxoptronics.com

డేటాషీట్ మరియు టెస్ట్‌షీట్-1550nm SLD బ్రాడ్‌బ్యాండ్ లైట్ సోర్స్ మైక్రో-మాడ్యూల్

డేటాషీట్

కోట్ మరియు చెల్లింపు నిబంధనలు-1550nm SLD బ్రాడ్‌బ్యాండ్ లైట్ సోర్స్ మైక్రో-మాడ్యూల్

● కోట్ నిబంధనలు

(1) EXW:

మీకు DHL/ UPS/ FedEx ఖాతా ఉన్నట్లయితే, Box Optronics  EXWని ఉపయోగించమని సూచిస్తుంది. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.

(2) DAP:

మీకు ఖాతా లేకుంటే, దయచేసి ఉత్పత్తుల కోసం షిప్పింగ్ ధరను ముందుగా చెల్లించండి.

(3) ఇతర

● చెల్లింపు నిబంధనలు

PayPal మరియు T/T అందుబాటులో ఉన్నాయి.

లీడ్ టైమ్-1550nm SLD బ్రాడ్‌బ్యాండ్ లైట్ సోర్స్ మైక్రో-మాడ్యూల్

ఉత్పత్తి: 10-15 పని రోజులు. (కొన్ని స్టాక్‌లో ఉంటే, అది వేగంగా రవాణా చేయబడుతుంది.)

అంతర్జాతీయ లాజిస్టిక్స్: 3-5 పని దినాలు.

ఆపరేషన్ నోట్స్ మరియు మెయింటెనెన్స్-1550nm SLD బ్రాడ్‌బ్యాండ్ లైట్ సోర్స్ మైక్రో-మాడ్యూల్

● లింట్-ఫ్రీ వైప్‌తో ఫైబర్ కనెక్టర్‌లను శుభ్రం చేయండి మరియు కనెక్షన్‌కు ముందు ఫైబర్ ఎండ్-ఫేస్ డిటెక్టర్‌తో తనిఖీ చేయండి. ఎండ్-ఫేస్ బర్నింగ్‌ను నివారించడానికి పవర్ లేకుండా ఫైబర్‌లను ఎల్లప్పుడూ కనెక్ట్ చేయండి/డిస్‌కనెక్ట్ చేయండి. ఫైబర్ ఆప్టిక్ కనెక్టర్‌లు తప్పనిసరిగా డస్ట్ క్యాప్స్‌తో కప్పబడి ఉండాలి.

● అవుట్‌పుట్ ఫైబర్‌ను మరొక ఫైబర్‌కి కనెక్ట్ చేయాల్సిన అవసరం ఉన్నట్లయితే, ఫ్యూజన్ స్ప్లిసర్‌ని ఉపయోగించమని సిఫార్సు చేయబడింది.

● దయచేసి తేమ, దుమ్ము మరియు తుప్పుకు వ్యతిరేకంగా జాగ్రత్తలు తీసుకోండి; పొడి ప్రదేశంలో నిల్వ చేయండి.

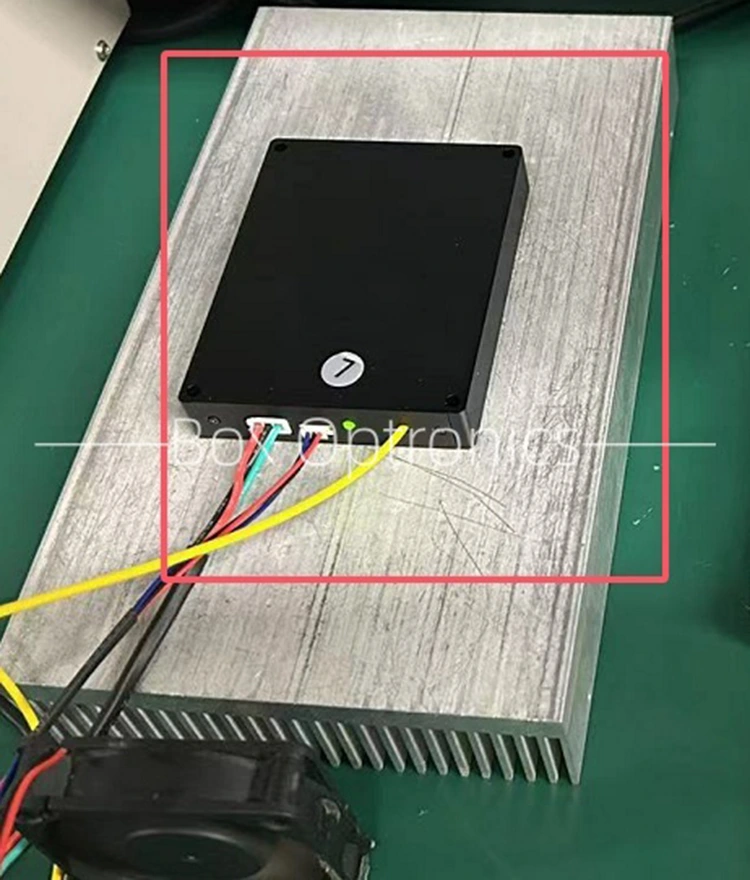

● దీర్ఘకాలికంగా ఉపయోగిస్తున్నప్పుడు, దానిని హీట్ సింక్‌లో ఉంచండి.

నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ-1550nm SLD బ్రాడ్‌బ్యాండ్ లైట్ సోర్స్ మైక్రో-మాడ్యూల్

● వారంటీ వ్యవధి:

కొనుగోలు చేసినప్పటి నుండి 1 సంవత్సరంలోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.

● ఉచిత వారంటీ నుండి మినహాయింపులు:

ఉచిత వారంటీ వ్యవధిలో, ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం ఉచిత రిపేర్ లేదా రీప్లేస్‌మెంట్ సేవలు అందించబడతాయి. అయితే, వారంటీ వ్యవధిలో కింది సందర్భాలలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కు Box Optronicsకి ఉంది:

(1) సహజ కారకాలు (ఉదా., మెరుపులు, దుమ్ము) లేదా పర్యావరణ ప్రభావాల వల్ల కలిగే నష్టం.

(2) యూజర్ చేత సరికాని ఆపరేషన్ కారణంగా లోపాలు.

(3) మానవ తప్పిదం వల్ల సంభవించే స్పష్టమైన భౌతిక నష్టం.

(4) అనధికారికంగా వేరుచేయడం, సవరించడం లేదా మరమ్మత్తు.

(5) హౌసింగ్‌పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్‌లు.

(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
