1. పరిచయం 1064nm మల్టీమోడ్ ఫైబర్ హై-పవర్ పంప్ సోర్స్
2. సాంకేతిక లక్షణాలు
3. ఉత్పత్తి లక్షణాలు
4. సాధారణ అప్లికేషన్లు
5. ప్రామాణిక ఉపకరణాలు
6. సేఫ్ ఆపరేషన్ గైడ్
7. ఆర్డరింగ్ సమాచారం
8. డేటాషీట్
9. కోట్ నిబంధనలు మరియు చెల్లింపు
10. ప్రధాన సమయం
11. ఆపరేషన్ నోట్స్ మరియు నిర్వహణ
12. నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ

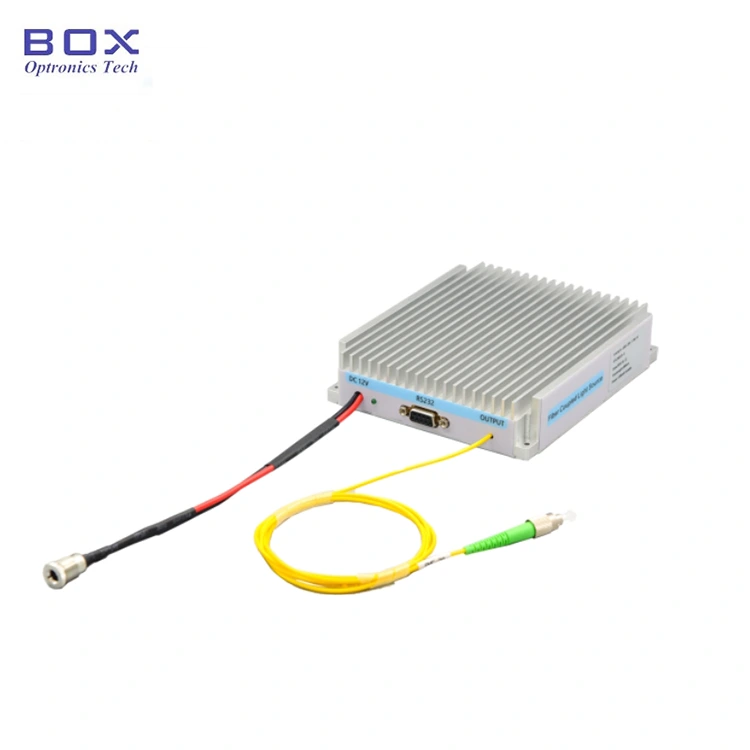

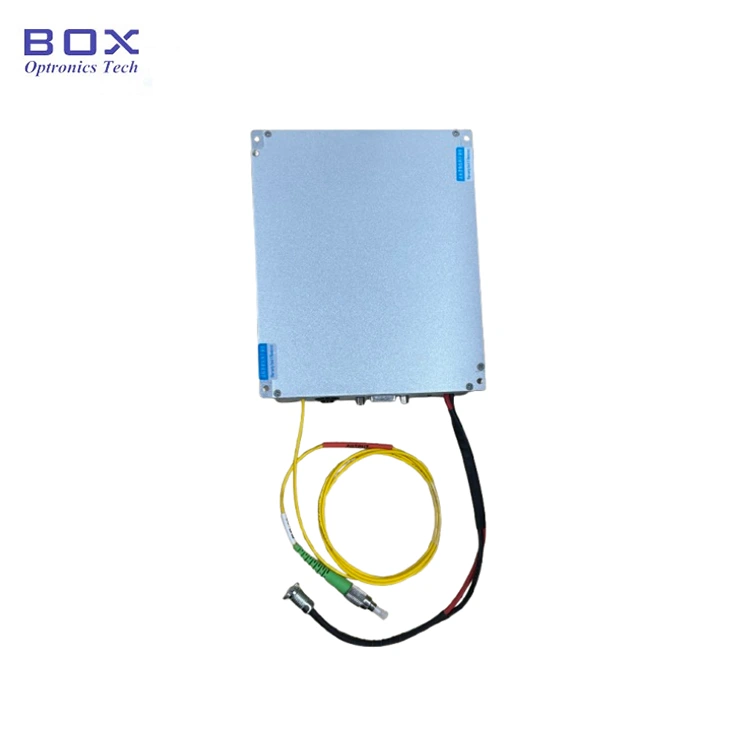

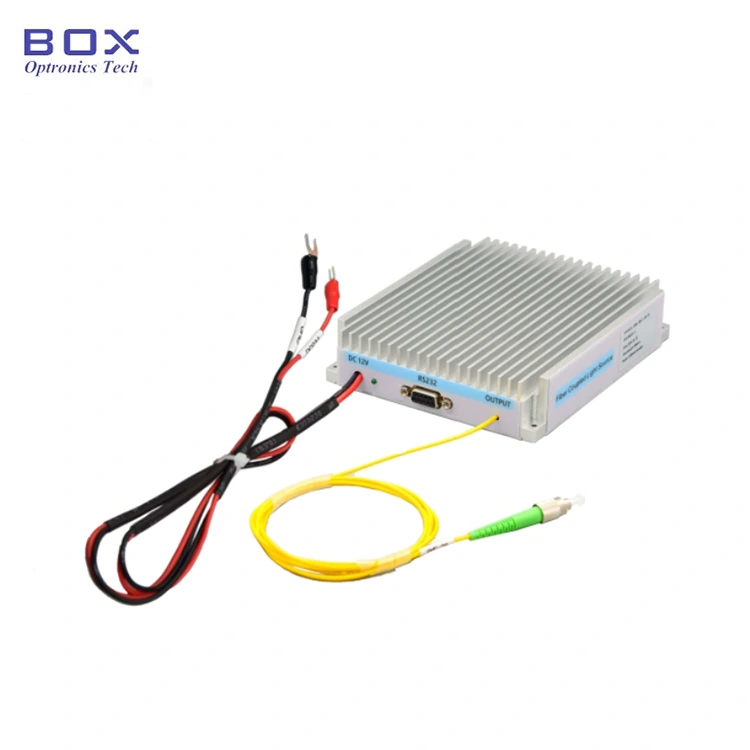

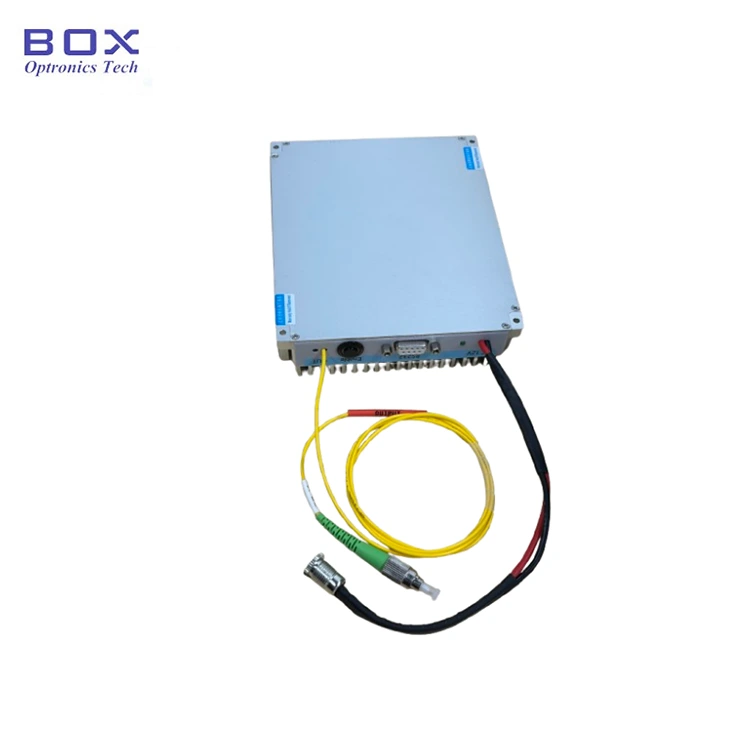

1064nm హై-పవర్ లేజర్ మూలం a ఆధారంగా ఉంటుంది అధిక-పనితీరు గల సెమీకండక్టర్ లేజర్ చిప్, 105/125um ఫైబర్-కపుల్డ్ అవుట్పుట్, మరియు స్థిరమైన ప్రస్తుత డ్రైవింగ్ సర్క్యూట్ సురక్షితంగా మరియు స్థిరంగా ఉండేలా రూపొందించబడింది లేజర్ యొక్క ఆపరేషన్. ఫైబర్ లేజర్ పంపింగ్లో అనువర్తనాలకు అనుకూలం, బయోమెడిసిన్ మరియు మొదలైనవి. దీర్ఘకాలిక ఉపయోగం సమయంలో, శ్రద్ధ వహించాలి లేజర్ మూలం యొక్క వేడి వెదజల్లడం.
|
పారామితులు |
యూనిట్ |
కనిష్ట |
టైప్ చేయండి. |
గరిష్టంగా |
గమనికలు |
|
ఆపరేటింగ్ తరంగదైర్ఘ్యం |
nm |
1054 |
1064 |
1074 |
|
|
అవుట్పుట్ శక్తి |
W |
8 |
9 |
|
|
|
20 |
25 |
|
|
||
|
45 |
50 |
|
|
||
|
ఆపరేటింగ్ మోడ్ |
- |
CW |
|
||
|
శక్తి అస్థిరత |
dB |
≤± 0.02 (15నిమి.); ≤± 0.05 (8 గంటలు) |
≤± 0.5%; ≤± 1.2% |
||
|
ఫైబర్ రకం |
- |
105/125 |
0.22NA |
||
|
ఫైబర్ కనెక్టర్ |
- |
FC/PC లేదా SMA |
|
||
|
కమ్యూనికేషన్ ఇంటర్ఫేస్ |
- |
DB9 స్త్రీ(RS232) |
|
||
|
డైమెన్షన్ |
మి.మీ |
125(L)×150(W)×31(H) |
మాడ్యూల్ |
||
|
డైమెన్షన్ |
మి.మీ |
195(W)×220(D)×120(H) |
బెంచ్టాప్ |
||
|
విద్యుత్ సరఫరా |
VDC |
12V/15A |
మాడ్యూల్ |
||
|
విద్యుత్ సరఫరా |
VAC |
100-240VAC |
బెంచ్టాప్ |
||
|
ఆపరేటింగ్ ఉష్ణోగ్రత. |
℃ |
+15 ~ +50 |
|
||
|
నిల్వ ఉష్ణోగ్రత |
℃ |
-30 ~ +70 |
|
||
● అధిక స్థిరత్వం;
● అధిక అవుట్పుట్ శక్తి;
● మాడ్యూల్ ప్యాకేజీతో సులభంగా ఏకీకరణ కోసం కమ్యూనికేషన్ పర్యవేక్షణ;
● FC/UPC లేదా SMA905 కనెక్టర్ను అందించండి.
● ఫైబర్ లేజర్ పంపింగ్;
● బయోమెడిసిన్;
● మెటీరియల్ లేజర్ ప్రాసెసింగ్.
● ప్రామాణిక ఉపకరణాలు
|
|
ఉపకరణాలు |
పరిమాణం |
|
1 |
పంప్ మూలం (మాడ్యూల్ హోస్ట్) |
1 |
|
2 |
USB-RS232 DB9 డేటా కేబుల్ |
1 |
|
3 |
పవర్ అడాప్టర్ (ఐచ్ఛికం) |
1 |
|
4 |
ఉత్పత్తి పరీక్ష నివేదిక |
1 |
Step1.Unpacking: అసెంబ్లీకి ముందు, తనిఖీ చేయండి పంప్ సోర్స్ మాడ్యూల్, USB డేటాతో సహా అన్ని యాక్సెసరీలు పూర్తయ్యాయో లేదో కేబుల్, పవర్ అడాప్టర్, పరీక్ష నివేదిక మొదలైనవి.
దశ2.విద్యుత్ సరఫరా: DCకి కనెక్ట్ చేయబడింది విద్యుత్ సరఫరాను మార్చడం లేదా వారి శక్తిని కలిసే నియంత్రిత విద్యుత్ సరఫరా సరఫరా అవసరాలు. అసలు సరిపోలిన పవర్ అడాప్టర్ (DC12V) మాత్రమే ఉపయోగించండి. సరికాని పవర్ ఎడాప్టర్లు కాంతి మూలాన్ని దెబ్బతీస్తాయి. (పవర్ అడాప్టర్ సరఫరా చేయబడింది స్థానిక వోల్టేజ్ ప్రమాణాల ప్రకారం.)
Step3.కనెక్ట్ అవుట్పుట్ ఫైబర్: తెరవండి ఫైబర్ కనెక్టర్ లేదా ఫ్లాంజ్ వద్ద డస్ట్ క్యాప్, ఫైబర్ ఎండ్ ముఖాన్ని తనిఖీ చేయండి మరియు ఫైబర్ను కనెక్ట్ చేయండి లేదా పరీక్షించాల్సిన పరికరం లేదా పవర్ మీటర్కు ఫైబర్ను స్ప్లైస్ చేయండి కాలుష్యం మరియు నష్టం లేదని నిర్ధారించిన తర్వాత.

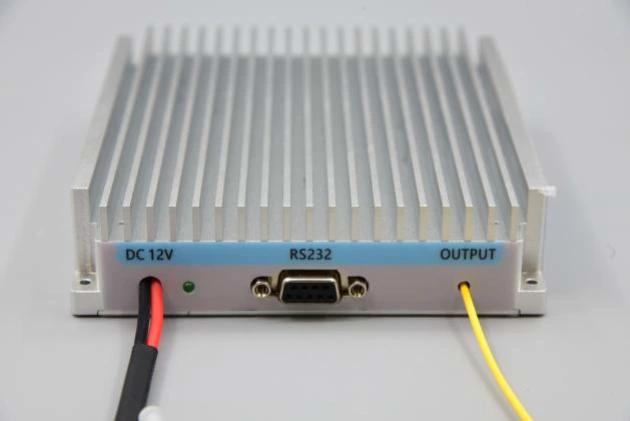

Setp4. హోస్ట్ కంప్యూటర్కు కనెక్ట్ చేయండి: ఉపయోగించండి USB-RS232 DB9 డేటా కేబుల్ 1064nm మల్టీమోడ్ ఫైబర్ హై-పవర్ను కనెక్ట్ చేయడానికి పంప్ మూలం మరియు కంప్యూటర్; కంప్యూటర్ ముందుగా డెడికేటెడ్ను ఇన్స్టాల్ చేయాలి USB-RS232 సీరియల్ పోర్ట్ డేటా కేబుల్ను గుర్తించడానికి సీరియల్ పోర్ట్ డ్రైవర్, లేకపోతే హోస్ట్ కంప్యూటర్ సాఫ్ట్వేర్ మరియు లైట్ సోర్స్ మాడ్యూల్ సరిగ్గా ఉండవు కనెక్ట్ చేయబడింది మరియు కమ్యూనికేట్ చేయబడింది. దయచేసి డ్రైవర్ కోసం Box Optronicsని అడగండి.
Step5.Control సాఫ్ట్వేర్: Box Optronics సీరియల్ కమాండ్ లేదా PC సాఫ్ట్వేర్ను అందిస్తుంది 1064nm మల్టీమోడ్ ఫైబర్ యొక్క LD కరెంట్ మరియు LD ఉష్ణోగ్రతను నియంత్రించండి హై-పవర్ పంప్ సోర్స్. సరైన పోర్ట్ ఎంచుకోండి, ప్రస్తుత సెట్ మరియు ఉష్ణోగ్రత, ఆపై ఓపెన్ బటన్ క్లిక్ చేయండి. (నష్టాన్ని నివారించడానికి, డ్రైవ్ను ర్యాంప్ చేయండి ప్రారంభ ఆపరేషన్ వద్ద నెమ్మదిగా ప్రవహిస్తుంది. పూర్తి కరెంట్ను వెంటనే వర్తించవద్దు.)
Step6.ఉపయోగించిన తర్వాత, క్లోజ్ బటన్ను క్లిక్ చేసి, విద్యుత్ సరఫరాను ఆపివేసి, డిస్కనెక్ట్ చేయండి ఫైబర్ కనెక్షన్.
|
పేరు |
తరంగదైర్ఘ్యం |
అవుట్పుట్ శక్తి |
ఫైబర్ రకం |
కనెక్టర్ |
ప్యాకేజీ |
|
BFL |
-XXXX |
-XX |
XX |
-XX |
-X |
|
పంప్ లేజర్ మూలం |
1064: 1064nm |
8: 8W 20:20W 45:45W |
M1:105/125um M2:200/220um ఇతర |
FU:FC/UPC SMA:SMA905 ఇతర |
M: మాడ్యూల్ B: బెంచ్టాప్ |
ఉదా: BFL-1064-20M1 -FU-M
(ఆర్డర్ సమాచారం: 1064nm మల్టీమోడ్ ఫైబర్ హై-పవర్ పంప్ సోర్స్, 20W అవుట్పుట్ పవర్, 105/125um 0.22NA ఫైబర్, FC/UPC కనెక్టర్, మాడ్యూల్ ప్యాకేజీతో).
ఇతర అనుకూలీకరించిన అవసరాల కోసం, దయచేసి సంప్రదించండి: sales06@boxoptronics.com
● కోట్ నిబంధనలు
(1) EXW:
మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, Box Optronics ఉపయోగించమని సూచిస్తోంది EXW. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.
(2) DAP:
మీకు ఖాతా లేకుంటే, దయచేసి షిప్పింగ్ ఖర్చును ముందుగా చెల్లించండి ఉత్పత్తులు.
● చెల్లింపు నిబంధనలు
PayPal మరియు T/T అందుబాటులో ఉన్నాయి.
ఉత్పత్తికి దాదాపు 15 పని దినాలు పడుతుంది. (కొన్ని ఉంటే స్టాక్లో ఉంది, ఇది వేగంగా రవాణా చేయబడుతుంది.)
అంతర్జాతీయ లాజిస్టిక్స్కు 3-5 పని దినాలు పట్టవచ్చు.

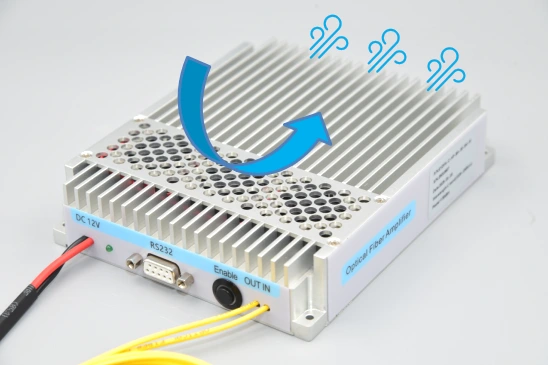

● దీర్ఘకాలిక ఉపయోగం సమయంలో, శ్రద్ధ వేడికి చెల్లించాలి లేజర్ మూలం యొక్క వెదజల్లడం. లేజర్ మూలాన్ని వేడి మీద స్థిరపరచాలి ఫ్యాన్ ద్వారా సింక్ చేసి చల్లబరుస్తుంది.
● ఫైబర్ కనెక్టర్తో లేజర్ మూలాన్ని ఉపయోగించే ముందు, ఇది అవసరం ఫైబర్ ఆప్టిక్ కనెక్టర్ యొక్క ముగింపు ముఖం శుభ్రంగా ఉందని నిర్ధారించడానికి ఉచిత వారంటీ ద్వారా కవర్ చేయబడని ఫైబర్ ఆప్టిక్ ప్లగ్ను కాల్చడం.
● ప్రాంతంలోని ప్రతి ఒక్కరూ తగిన లేజర్ భద్రతను ధరించారని నిర్ధారించుకోండి లేజర్ ద్వారా ఉత్పన్నమయ్యే రేడియేషన్ నుండి రక్షించడానికి కళ్లద్దాలు. అని ఊహిస్తారు ఆపరేటర్కు లేజర్ ఆపరేషన్లో ఉన్న ప్రమాదాల గురించి తెలుసు మరియు లేజర్ భద్రతా పద్ధతులు.
● పరికరం ఉపయోగంలో ఉన్నప్పుడు, పరికరం అనేక వాట్ల ఆప్టికల్ను విడుదల చేయగలదు రేడియేషన్. ఇది కంటి భద్రత ప్రమాదం మరియు సంభావ్య ఉష్ణ మూలం రెండింటినీ అందిస్తుంది మండే పదార్థాలను మండించడానికి.
● నుండి ఆప్టికల్ రేడియేషన్ను సంగ్రహించడానికి తగిన బీమ్ స్టాప్ను ఇన్స్టాల్ చేయండి ఫైబర్ ముగింపు. అవుట్పుట్ సరైన బీమ్ స్టాప్ వద్ద నిర్దేశించబడిందని నిర్ధారించుకోండి లేదా ఉద్దేశించిన లక్ష్యం.
● పరికరానికి వర్తించే కరెంట్ని ఎల్లప్పుడూ సున్నా నుండి ర్యాంప్ చేయండి కావలసిన స్థాయి. డయోడ్ను ఆఫ్ చేస్తున్నప్పుడు ఈ విధానాన్ని రివర్స్ చేయండి.
● అధికారాలు మరియు స్పెసిఫికేషన్ కంటే ఎక్కువ ఉష్ణోగ్రతల వద్ద ఆపరేషన్ పరికరం వృద్ధాప్యాన్ని వేగవంతం చేస్తుంది మరియు పరికరాన్ని నాశనం చేస్తుంది.
● వారంటీ వ్యవధి:
1లోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ కొనుగోలు నుండి సంవత్సరం. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.
● ఉచిత వారంటీ నుండి మినహాయింపులు:
ఉచిత వారంటీ వ్యవధిలో, ఉచిత మరమ్మత్తు లేదా భర్తీ సేవలు ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం అందించబడుతుంది. అయితే, బాక్స్ ఆప్ట్రానిక్స్ కింది వాటిలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును కలిగి ఉంది వారంటీ వ్యవధిలో కేసులు:
(1) సహజ కారకాల వల్ల కలిగే నష్టం (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాలు.
(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.
(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.
(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.
(5) హౌసింగ్పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్లు.
(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
