1. 980nm TEC-కూల్డ్ పంప్ లేజర్ డయోడ్ పరిచయం
2. సాంకేతిక లక్షణాలు
3. ఉత్పత్తి లక్షణాలు
4. సాధారణ అప్లికేషన్లు
5. ప్యాకింగ్ ఉదాహరణ
6. ఆర్డరింగ్ సమాచారం
7. డేటాషీట్ మరియు టెస్ట్షీట్
8. కోట్ మరియు చెల్లింపు నిబంధనలు
9. ప్రధాన సమయం
10. ఆపరేషన్ నోట్స్
11. నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ

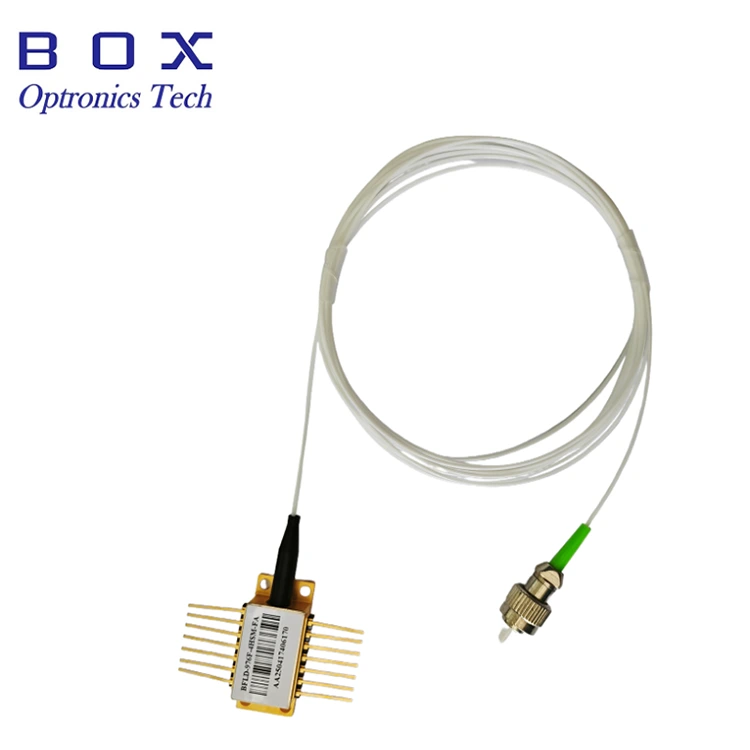

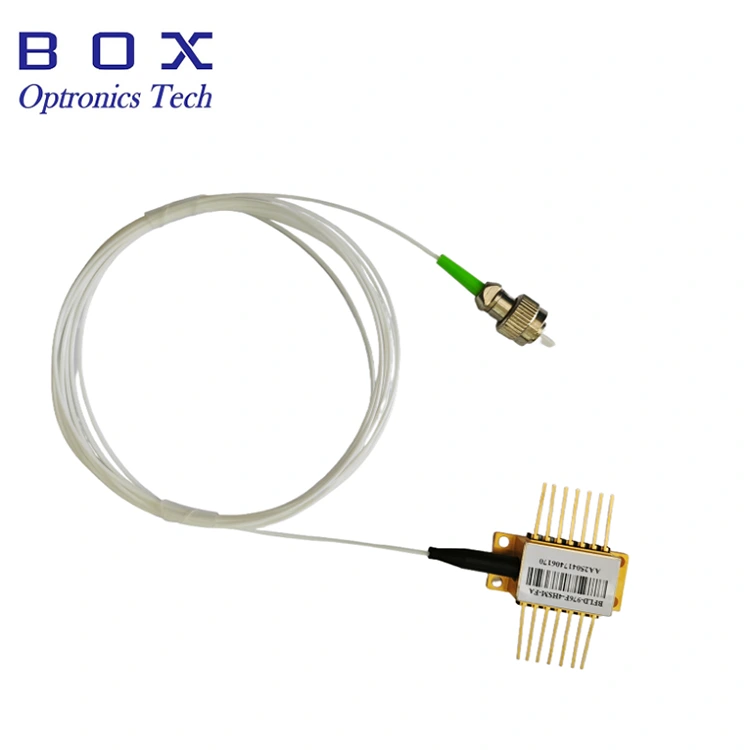

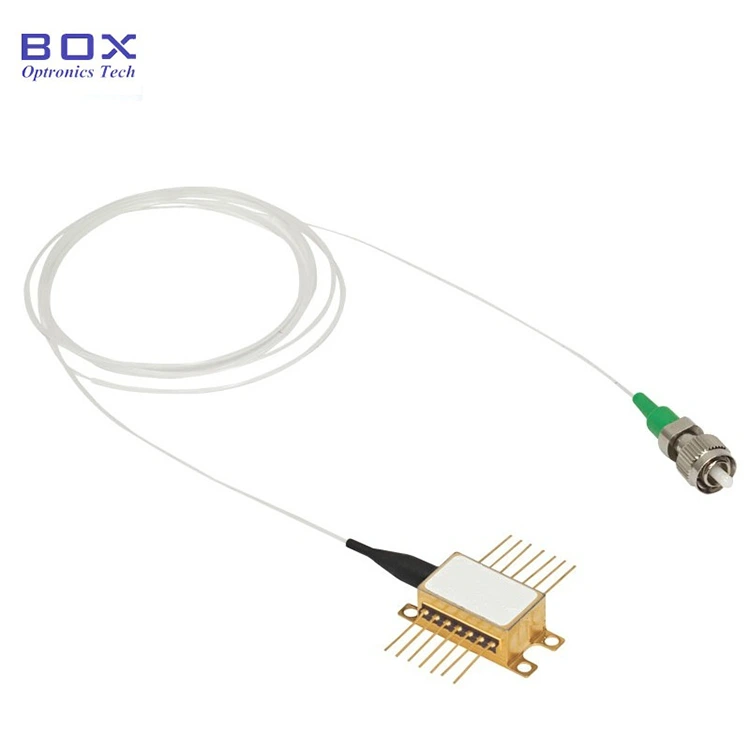

980nm TEC-కూల్డ్ పంప్ లేజర్ డయోడ్ అనేది ఆప్టికల్ కమ్యూనికేషన్లు, ఫైబర్ యాంప్లిఫైయర్లు మరియు లేజర్ పంపింగ్ కోసం అధిక-పనితీరు గల ఆప్టోఎలక్ట్రానిక్ భాగం. అంతర్నిర్మిత TEC శీతలీకరణ స్థిరమైన అవుట్పుట్ను నిర్ధారిస్తుంది. మధ్య తరంగదైర్ఘ్యాలు 974nm లేదా 976nm, ఐచ్ఛికం. 14-పిన్ సీతాకోకచిలుక ప్యాకేజీ. 200mW/ 400mW/ 600mW అవుట్పుట్ పవర్. SM ఫైబర్ లేదా PM ఫైబర్తో పిగ్టెయిల్ చేయబడింది. 12 నెలల వారంటీ. ఈ పరికరం స్థిర విద్యుత్కు సున్నితంగా ఉంటుంది. పరికరం కోసం యాంటీ-స్టాటిక్ రక్షణ చర్యలను ఖచ్చితంగా గమనించాలి.
|
పరామితి |
చిహ్నం |
కనిష్ట |
టైప్ చేయండి. |
గరిష్టంగా |
యూనిట్ |
గమనికలు |
|
LD థ్రెషోల్డ్ కరెంట్ |
ITH |
|
45 |
80 |
mA |
CW |
|
అవుట్పుట్ శక్తి |
PF |
|
|
600 |
mW |
ఒకవేళ(BOL)<900mA |
|
LD ఫార్వర్డ్ కరెంట్ |
IF |
|
|
1200 |
mA |
PF=రేటెడ్ పవర్ |
|
కింక్ ఫ్రీ పవర్ |
PKINK |
450 |
|
|
mW |
>=1.2*రేటింగ్ పవర్ |
|
కింక్ ఫ్రీ కరెంట్ |
IKINK |
>=1.2*అయితే(BOL) |
mA |
[1] |
||
|
LD ఫార్వర్డ్ వోల్టేజ్ |
VF |
|
|
2.5 |
V |
PF=రేటెడ్ పవర్ |
|
కేంద్ర తరంగదైర్ఘ్యం |
λC |
973 |
974 |
975 |
nm |
పీక్, PF=రేటెడ్ పవర్ |
|
975 |
976 |
977 |
nm |
శిఖరం |
||
|
పీక్ వేవ్ లెంగ్త్ టర్నింగ్ |
△λp/△Tamb |
|
|
0.02 |
nm/℃ |
T: FBG టెంప్. |
|
స్పెక్ట్రమ్ వెడల్పు |
△λ |
|
|
2 |
nm |
RMS@-13dB |
|
స్పెక్ట్రమ్ స్థిరత్వం |
|
-0.5 |
|
0.5 |
nm |
PF=రేటెడ్ పవర్, t=60s |
|
ప్రతిస్పందనను పర్యవేక్షించండి |
IM/PF |
|
1 |
20 |
uA/mW |
VPD=5V, PF=రేటెడ్ పవర్ |
|
ప్రతిస్పందన స్థిరత్వాన్ని పర్యవేక్షించండి |
|
|
|
20% |
|
@అన్ని ఆపరేటింగ్ టెంపరేచర్. |
|
డార్క్ కరెంట్ని పర్యవేక్షించండి |
ID |
|
|
50 |
nA |
VPD=5V |
|
TEC కరెంట్ |
ITEC |
|
|
2 |
A |
TCASE=75℃ |
|
TEC వోల్టేజ్ |
VTEC |
|
|
3.5 |
V |
TCASE=75℃ |
|
TEC మాడ్యూల్ విద్యుత్ వినియోగం |
P |
|
|
5 |
W |
TCASE=75℃ |
|
శక్తి స్థిరత్వం >20మె.వా 10-20మె.వా 3.5-10mW |
|
|
|
0.2 0.5 1 |
dBm |
పీక్-టు-పీక్, t=60s, DC నుండి 50kHz నమూనా, TC=25℃ |
|
ట్రాకింగ్ లోపం |
TE |
-0.5 |
|
0.5 |
dB |
TC=-5~75℃, [2]కి సూచించబడింది |
|
థర్మిస్టర్ నిరోధకత |
RTH |
9.5 |
10 |
10.5 |
కోమ్ |
TSTG=25℃ |
|
థర్మిస్టర్ బి స్థిరాంకం |
BTH |
|
3900 |
|
k |
TSTG=25℃ |
600mW వరకు కింక్-ఫ్రీ ఆపరేటింగ్ పవర్.
SM ఫైబర్ మరియు PM ఫైబర్ ఐచ్ఛికం.
ఫైబర్ బ్రాగ్ గ్రేటింగ్ స్థిరీకరణ.
ఇంటిగ్రేటెడ్ TEC కూలర్, థర్మిస్టర్ మరియు మానిటర్ డయోడ్.
ఫైబర్ యాంప్లిఫైయర్ పంపింగ్.
సెన్సింగ్ & కొలత.
CATV ప్రసారం.
DWDM వ్యవస్థలు.
ఫెమ్టోసెకండ్ సిస్టమ్స్.

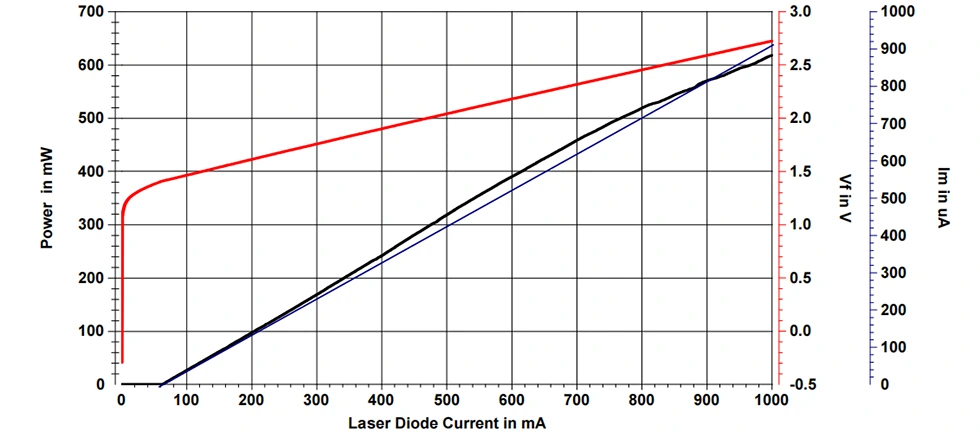

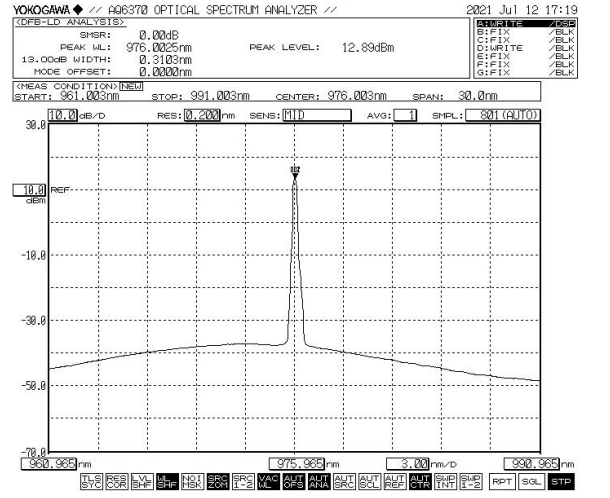

సాధారణ స్పెక్ట్రమ్ & PIV: 976nm, WL టాలరెన్స్ +/-1nm, 600mW

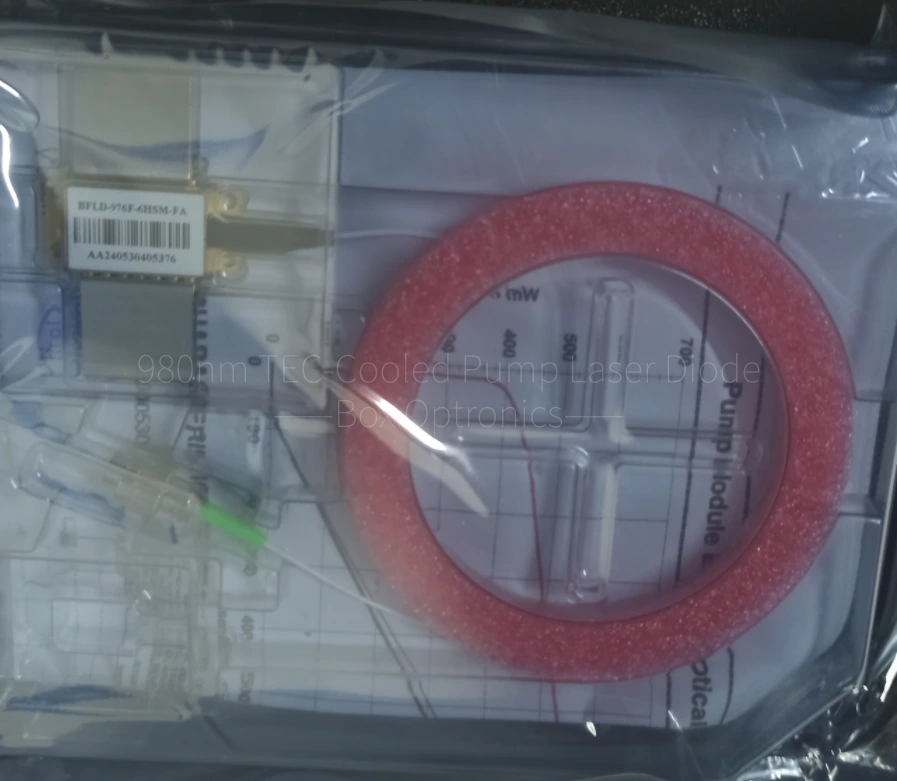

ప్యాకింగ్ ఉదాహరణ
|
|
ఉపకరణాలు |
పరిమాణం |
|
1 |
980nm TEC-కూల్డ్ పంప్ లేజర్ డయోడ్ |
1 |
|
2 |
ఉత్పత్తి పరీక్ష నివేదిక |
1 |
* స్వతంత్ర పరికరం; అంతర్నిర్మిత డ్రైవర్ లేదు (బాహ్య డ్రైవర్ ఐచ్ఛికం).
|
పేరు |
తరంగదైర్ఘ్యం |
FBG |
అవుట్పుట్ శక్తి |
ఫైబర్ రకం |
కనెక్టర్ |
రక్షణ గొట్టం |
|
BFLD |
-XXX |
X |
-XX |
XX |
-XX |
X |
|
980nm పంప్ లేజర్ |
974:974nm 976: 976nm |
F: తో |
2H:200mW 4H:400mW 6H:600mW ... ఇతర |
SM: సింగిల్ మోడ్ PM: పోలరైజేషన్ నిర్వహించడం
|
N:శూన్యం FA: FC/APC SA: SC/APC ఇతర |
0:బేర్ ఫైబర్ 1:900um లూస్ ట్యూబ్ |
ఉదా: BFLD-976F-6HSM-N0
(ఆర్డర్ సమాచారం: 980nm TEC-కూల్డ్ పంప్ లేజర్ డయోడ్, బటర్ఫ్లై ప్యాకేజీ, 976nm, FBGతో, 600mW అవుట్పుట్ పవర్, SM ఫైబర్, కనెక్టర్ లేకుండా, బేర్ ఫైబర్).
ఇతర అనుకూలీకరించిన అవసరాల కోసం, దయచేసి సంప్రదించండి: sales06@boxoptronics.com
కోట్ నిబంధనలు
(1) EXW:
మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, బాక్స్ ఆప్ట్రానిక్స్ EXWని ఉపయోగించమని సూచిస్తున్నాయి. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.
(2) DAP:
మీకు ఖాతా లేకుంటే, దయచేసి ఉత్పత్తుల కోసం షిప్పింగ్ ధరను ముందుగా చెల్లించండి.
PayPal మరియు T/T అందుబాటులో ఉన్నాయి.
ఉత్పత్తికి దాదాపు 10 పని దినాలు పడుతుంది. (కొన్ని స్టాక్లో ఉంటే, అది వేగంగా రవాణా చేయబడుతుంది.)
అంతర్జాతీయ లాజిస్టిక్స్కు 3-5 పని దినాలు పట్టవచ్చు.
పనిచేస్తున్నప్పుడు, ఈ పరికరం అధిక-తీవ్రత లేజర్ పుంజంను విడుదల చేస్తుంది; ఫైబర్ ఎండ్ ముఖంలోకి నేరుగా చూడకండి, అలా చేయడం వల్ల కంటికి గాయం కావచ్చు.
ఈ పరికరం ఎలెక్ట్రోస్టాటిక్-సెన్సిటివ్; అందువల్ల, ప్యాకేజింగ్, రవాణా మరియు వినియోగం సమయంలో యాంటీ-స్టాటిక్ రక్షణ చర్యలకు ఖచ్చితంగా కట్టుబడి ఉండటం అవసరం. అదనంగా, విద్యుత్ సరఫరా పెరుగుదలను నివారించడానికి జాగ్రత్తలు తీసుకోవాలి, అలా చేయడంలో వైఫల్యం పరికరానికి శాశ్వత నష్టం కలిగించవచ్చు (ఉదా., సరైన పరికరాలు గ్రౌండింగ్ మరియు యాంటీ-స్టాటిక్ రిస్ట్ స్ట్రాప్ ధరించడం).
ఆప్టికల్ ఫైబర్స్ పెళుసుగా ఉంటాయి; పరికరాన్ని లాగడానికి ఫైబర్ని ఉపయోగించవద్దు. పరికరాన్ని దాని సాకెట్ నుండి చొప్పించేటప్పుడు లేదా తీసివేసేటప్పుడు, పరికర హౌసింగ్ వెనుక భాగంలో ఉన్న స్లీవ్పై ఒత్తిడి చేయవద్దు లేదా లాగండి. కనెక్టర్లతో అమర్చబడిన పరికరాల కోసం, ఇన్స్టాలేషన్ లేదా తీసివేత సమయంలో పరికరం మరియు ఫైబర్ కనెక్టర్ రెండూ ఏకకాలంలో ఎత్తబడినట్లు నిర్ధారించుకోండి.
పిన్లకు టంకం అవసరమైతే, టంకం ఉష్ణోగ్రత 260 ° C మించకూడదు మరియు టంకం సమయం 10 సెకన్లు మించకూడదు. కింది వాటికి ప్రత్యేక శ్రద్ధ ఉండాలి: టంకం ప్రక్రియ సమయంలో, పరికరం తప్పనిసరిగా శక్తి లేని స్థితిలో ఉండాలి మరియు టంకం ఇనుము సరిగ్గా గ్రౌన్దేడ్ చేయబడాలి.
అన్ని భాగాలను పవర్ అప్ చేయడానికి ముందు, ముందుగా కూలర్ను యాక్టివేట్ చేయండి, ఆపై చిప్ వేడెక్కడం మరియు ఓవర్లోడ్ను నిరోధించడానికి ఇంక్రిమెంటల్ పవర్-అప్ దశలను కొనసాగించండి.
వారంటీ వ్యవధి:
కొనుగోలు చేసినప్పటి నుండి 1 సంవత్సరంలోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.
ఉచిత వారంటీ నుండి మినహాయింపులు:
ఉచిత వారంటీ వ్యవధిలో, ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం ఉచిత రిపేర్ లేదా రీప్లేస్మెంట్ సేవలు అందించబడతాయి. అయితే, వారంటీ వ్యవధిలో ఈ క్రింది సందర్భాలలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును బాక్స్ ఆప్ట్రానిక్స్ కలిగి ఉంది:
(1) సహజ కారకాలు (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాల వల్ల కలిగే నష్టం.
(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.
(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.
(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.
(5) హౌసింగ్పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్లు.
(6) రవాణా సమయంలో నష్టం లేదా నష్టం.

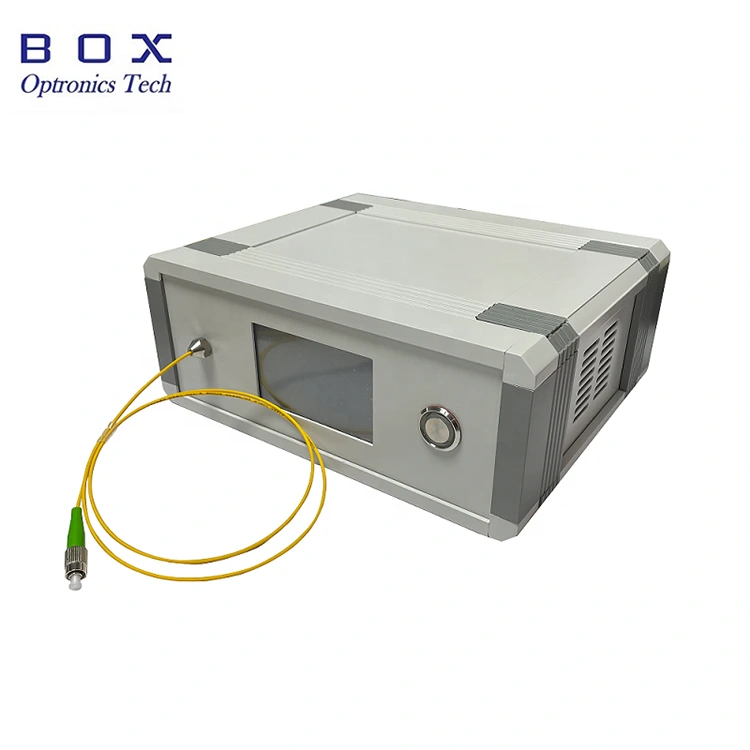

టచ్స్క్రీన్ డిస్ప్లేతో బెంచ్టాప్ ప్యాకేజీలో అందుబాటులో ఉంటుంది; పవర్-అప్ అయిన వెంటనే కాంతిని విడుదల చేస్తుంది.
