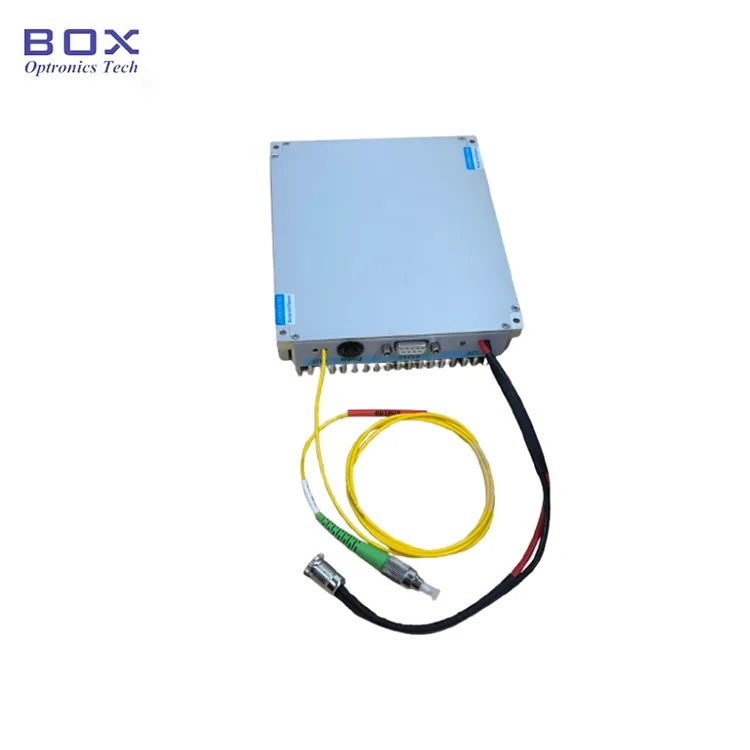

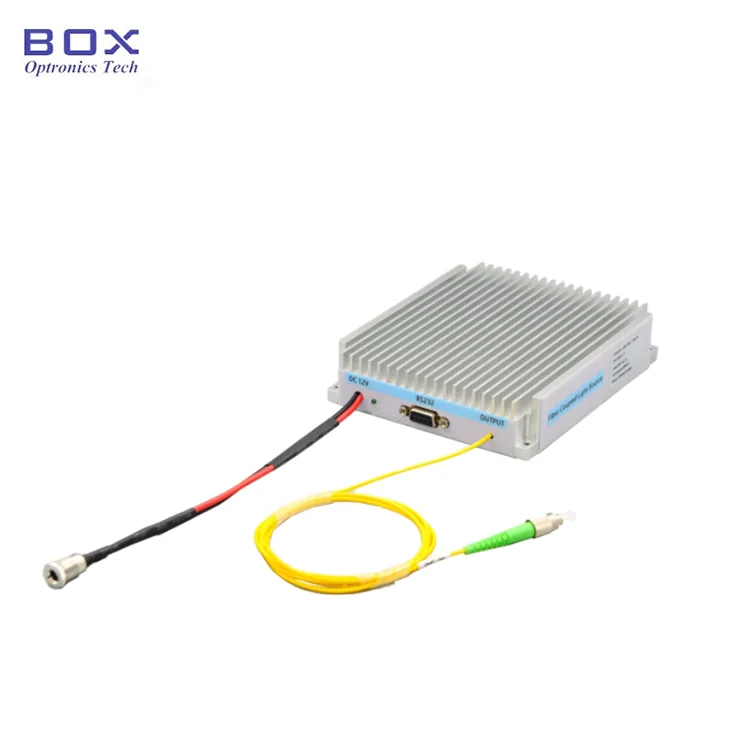

808nm లేజర్ సోర్స్ 105/125um లేదా 200/220um 0.22N అమ్ల్టిమోడెఫైబర్-కపుల్డ్ అవుట్పుట్ మరియు సురక్షితమైన మరియు స్థిరమైన ఆపరేషన్ని నిర్ధారించడానికి రూపొందించబడిన స్థిరమైన-కరెంట్ డ్రైవింగ్ సర్క్యూట్తో అధిక-పనితీరు గల సెమీకండక్టర్ లేజర్ చిప్పై ఆధారపడి ఉంటుంది. 5W, 10W మరియు 20W అవుట్పుట్ పవర్ను అందిస్తుంది. ఆపరేషన్ మరియు ఇంటిగ్రేషన్ కోసం PC హోస్ట్ నియంత్రణ లేదా ఆదేశాలను అందిస్తుంది. ఫైబర్ లేజర్ పంపింగ్, బయోమెడిసిన్ మొదలైన వాటిలో అప్లికేషన్లకు అనుకూలం. దీర్ఘకాలిక ఉపయోగం సమయంలో, లేజర్ మూలం యొక్క వేడి వెదజల్లడానికి శ్రద్ధ ఉండాలి.
|
పారామితులు |
యూనిట్ |
కనిష్ట |
టైప్ చేయండి. |
గరిష్టంగా |
గమనికలు |
|
ఆపరేటింగ్ తరంగదైర్ఘ్యం |
nm |
803 |
808 |
813 |
|
|
అవుట్పుట్ శక్తి |
W |
3.5 |
5 |
|
|
|
8 |
10 |
|
|
||
|
18 |
20 |
|
|
||
|
ఆపరేటింగ్ మోడ్ |
- |
CW |
|
||
|
శక్తి అస్థిరత |
dB |
≤± 0.02 (15నిమి.); ≤± 0.05 (8 గంటలు) |
≤± 0.5%; ≤± 1.2% |
||
|
ఫైబర్ రకం |
- |
105/125 లేదా 200/220 |
0.22NA |
||
|
ఫైబర్ కనెక్టర్ |
- |
FC/PC లేదా SMA |
|
||
|
కమ్యూనికేషన్ ఇంటర్ఫేస్ |
- |
DB9 స్త్రీ(RS232) |
|
||
|
డైమెన్షన్ |
మి.మీ |
125(L)×150(W)×31(H) |
మాడ్యూల్ |
||
|
మి.మీ |
195(W)×220(D)×120(H) |
బెంచ్టాప్ |
|||
|
విద్యుత్ సరఫరా |
VDC |
12V/15A |
మాడ్యూల్ |
||
|
VAC |
100-240VAC |
బెంచ్టాప్ |
|||
|
ఆపరేటింగ్ ఉష్ణోగ్రత. |
℃ |
+15 ~ +50 |
|
||
|
నిల్వ ఉష్ణోగ్రత |
℃ |
-30 ~ +70 |
|
||
● అధిక అవుట్పుట్ శక్తి;
● సులభంగా-ఆపరేషన్ లేదా ఇంటిగ్రేషన్;
● FC/UPC లేదా SMA905 కనెక్టర్ను అందించండి.
● ఫైబర్ లేజర్ పంపింగ్; ఎల్
● బయోమెడిసిన్;
● మెటీరియల్ లేజర్ ప్రాసెసింగ్.
● సాధారణ తరంగదైర్ఘ్యం సహనం అంటే ఏమిటి?
మధ్య తరంగదైర్ఘ్యం సాధారణంగా 808nm±5nm. ఇరుకైన తరంగదైర్ఘ్యం నియంత్రణను అనుకూలీకరించాలి.
● నిరంతర-తరంగ (CW) ఆపరేషన్కు లేజర్ అనుకూలంగా ఉందా?
అవును. లేజర్ మూలం స్థిరమైన CW ఆపరేషన్ కోసం రూపొందించబడింది మరియు PC హోస్ట్ సాఫ్ట్వేర్ ద్వారా కరెంట్ మరియు పవర్ని సర్దుబాటు చేయడానికి కూడా మద్దతు ఇస్తుంది.
● అవుట్పుట్ పవర్ని సర్దుబాటు చేయవచ్చా?
అవును. అవుట్పుట్ పవర్ను డ్రైవింగ్ కరెంట్ ద్వారా సర్దుబాటు చేయవచ్చు. బెంచ్టాప్ వెర్షన్ సాధారణంగా ఫ్రంట్-ప్యానెల్ పవర్ సర్దుబాటుకు మద్దతు ఇస్తుంది మరియు మాడ్యూల్ వెర్షన్ సాఫ్ట్వేర్ నియంత్రణ లేదా PC హోస్ట్ ఆదేశాలకు మద్దతు ఇస్తుంది.
● ఏ శీతలీకరణ పద్ధతులు అందుబాటులో ఉన్నాయి?
కాంటాక్ట్ కూలింగ్ కోసం హీట్ సింక్పై ఉంచబడింది. లేదా ఫ్యాన్ కూలింగ్.
● 808nm మల్టీమోడ్ హై-పవర్ లేజర్ సోర్స్ దేనికి ఉపయోగించబడుతుంది?
808nm మల్టీమోడ్ హై-పవర్ లేజర్ సోర్స్ DPSS లేజర్ పంపింగ్, బయోమెడికల్ ఇన్స్ట్రుమెంటేషన్, ఫ్లోరోసెన్స్ ఎక్సైటేషన్, స్పెక్ట్రోస్కోపీ, ఆప్టికల్ సెన్సింగ్, సైంటిఫిక్ రీసెర్చ్ మరియు ఇండస్ట్రియల్ లేజర్ సిస్టమ్లలో విస్తృతంగా ఉపయోగించబడుతుంది.
|
పేరు |
తరంగదైర్ఘ్యం |
అవుట్పుట్ శక్తి |
ఫైబర్ రకం |
కనెక్టర్ |
ప్యాకేజీ |
|
BFL |
-XXXX |
-XX |
XX |
-XX |
-X |
|
లేజర్ మూలం |
808:808nm |
05:5W 10:10W 20:20W |
M1:105/125um M2:200/220um ఇతర |
FU:FC/UPC SMA:SMA905 ఇతర |
M: మాడ్యూల్ B: బెంచ్టాప్ |
ఉదా: BFL-808-05M1-FU-M
(ఆర్డర్ సమాచారం: 808nm లేజర్ సోర్స్, 5W అవుట్పుట్ పవర్, 105/125um ఫైబర్తో, FC/UPC కనెక్టర్, మాడ్యూల్ ప్యాకేజీ).
ఇతర అనుకూలీకరించిన అవసరాల కోసం, దయచేసి సంప్రదించండి:sales06@boxoptronics.com
● కోట్ నిబంధనలు
(1) EXW:
మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, బాక్స్ ఆప్ట్రానిక్స్ EXWని ఉపయోగించమని సూచిస్తున్నాయి. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.
(2) DAP:
మీకు ఖాతా లేకుంటే, దయచేసి ఉత్పత్తుల కోసం షిప్పింగ్ ధరను ముందుగా చెల్లించండి.
(3) ఇతర
● చెల్లింపు నిబంధనలు
PayPal మరియు T/T అందుబాటులో ఉన్నాయి.
ఉత్పత్తి: 10-15 పని రోజులు. (కొన్ని స్టాక్లో ఉంటే, అది వేగంగా రవాణా చేయబడుతుంది.)
అంతర్జాతీయ లాజిస్టిక్స్: 3-5 పని దినాలు.
దశ1. అన్ప్యాకింగ్: అసెంబ్లీకి ముందు, లేజర్ సోర్స్ మాడ్యూల్, USB డేటా కేబుల్, పవర్ అడాప్టర్, టెస్ట్ రిపోర్ట్ మొదలైన వాటితో సహా అన్ని యాక్సెసరీలు పూర్తయ్యాయో లేదో తనిఖీ చేయండి.
దశ2. ఫైబర్ ప్యాచ్ కార్డ్లను కనెక్ట్ చేయడం: ఫైబర్ కనెక్టర్లు లేదా అడాప్టర్ల నుండి డస్ట్ క్యాప్లను తీసివేసి, ఫైబర్ ప్యాచ్ కార్డ్లను -లేదా స్ప్లైస్డ్ ఫైబర్లను - పరీక్షలో ఉన్న పరికరం లేదా పవర్ మీటర్ పరికరాలకు కనెక్ట్ చేయండి.
దశ3. పవర్ సప్లై మరియు సీరియల్ కేబుల్ని కనెక్ట్ చేయండి: లేజర్ సోర్స్ పవర్ పోర్ట్లోకి పవర్ కార్డ్ని ఇన్సర్ట్ చేయండి మరియు హోస్ట్ కంప్యూటర్ను లేజర్కి కనెక్ట్ చేయడానికి సిగ్నల్ కేబుల్ని ఉపయోగించండి. గమనిక: USB-485 DB9 సిగ్నల్ కేబుల్ కోసం, డ్రైవర్ ముందుగా కంప్యూటర్లో ఇన్స్టాల్ చేయబడాలి; బాక్స్ ఆప్ట్రానిక్స్ దానిని అందిస్తుంది.
Sep4. పవర్ ఆన్: సూచిక కాంతి ప్రకాశిస్తుంది మరియు లేజర్ ఆపరేషన్ ప్రారంభమవుతుంది. ఈ సమయంలో, ఆపరేటింగ్ కరెంట్ మరియు లేజర్ పవర్ విలువలు చివరి షట్డౌన్కు ముందు హోస్ట్ సాఫ్ట్వేర్ ద్వారా సెట్ చేసిన పారామీటర్లకు అనుగుణంగా ఉంటాయి; సర్దుబాట్లు అవసరమైతే, వాటిని హోస్ట్ సాఫ్ట్వేర్లో సవరించవచ్చు మరియు సేవ్ చేయవచ్చు.

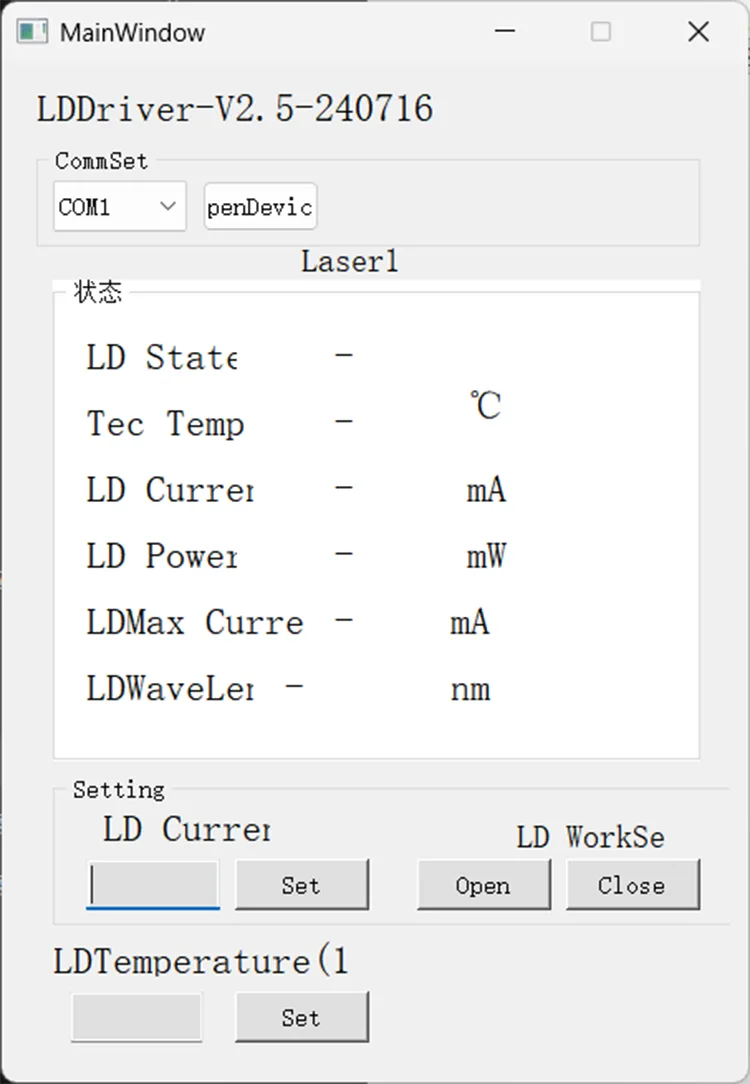

దశ 5. కంట్రోల్ సాఫ్ట్వేర్: Box Optronics 808nm లేజర్ మూలం యొక్క LD కరెంట్ మరియు LD ఉష్ణోగ్రతను నియంత్రించడానికి సీరియల్ కమాండ్ లేదా PC సాఫ్ట్వేర్ను అందిస్తుంది. సరైన పోర్ట్ను ఎంచుకోండి, కరెంట్ మరియు ఉష్ణోగ్రతను సెట్ చేసి, ఆపై ఓపెన్ బటన్ను క్లిక్ చేయండి. (నష్టాన్ని నివారించడానికి, ప్రారంభ ఆపరేషన్లో డ్రైవ్ కరెంట్ను నెమ్మదిగా పెంచండి. వెంటనే పూర్తి కరెంట్ను వర్తింపజేయవద్దు.)
దశ 6. షట్డౌన్: ఉపయోగం పూర్తయిన తర్వాత, లేజర్ను ఆఫ్ చేసి, ఫైబర్ డస్ట్ క్యాప్ను సురక్షితంగా భర్తీ చేయండి. ఆకస్మిక అధిక-పవర్ లేజర్ అవుట్పుట్ను నిరోధించడానికి -ఇది ఆప్టికల్ భాగాలను దెబ్బతీస్తుంది -పరికరాన్ని మళ్లీ ఆన్ చేసినప్పుడు, విద్యుత్ సరఫరాను స్విచ్ ఆఫ్ చేసే ముందు పవర్ స్థాయిని సున్నాకి సర్దుబాటు చేయాలని సిఫార్సు చేయబడింది.

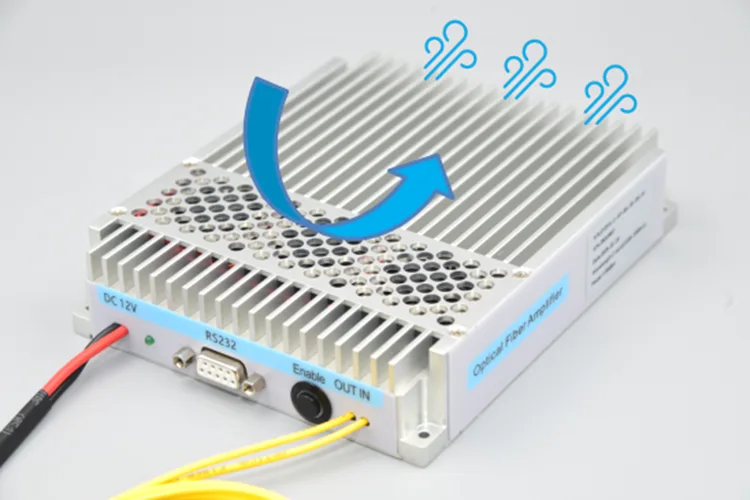

● దీర్ఘకాలిక ఉపయోగం సమయంలో, లేజర్ మూలం యొక్క వేడి వెదజల్లడానికి శ్రద్ధ ఉండాలి. లేజర్ మూలాన్ని హీట్ సింక్పై అమర్చాలి మరియు ఫ్యాన్ ద్వారా చల్లబరచాలి.
● ప్రారంభించేటప్పుడు, ముందుగా పవర్ స్విచ్ మరియు కీ స్విచ్ ఆఫ్ చేయబడిందని నిర్ధారించుకోండి, ఆపై విద్యుత్ సరఫరాను కనెక్ట్ చేయండి. మూసివేసేటప్పుడు, మొదట కీ స్విచ్ను ఆపివేయండి మరియు సూచిక కాంతి ఆరిపోయిన తర్వాత మాత్రమే విద్యుత్ సరఫరాను డిస్కనెక్ట్ చేయండి; ఎక్విప్మెంట్ ఆపరేషన్లో ఉన్నప్పుడు ఎప్పటికీ నేరుగా పవర్ కట్ చేయకూడదు.
● ఫైబర్ ఆప్టిక్ కనెక్టర్లను తరచుగా చొప్పించడం మరియు తీసివేయడం సిఫార్సు చేయబడదు, ఎందుకంటే ఇది దుమ్ము కాలుష్యం మరియు కనెక్టర్ ఎండ్ ఫేసెస్కు సంభావ్య నష్టం ప్రమాదాన్ని పెంచుతుంది.

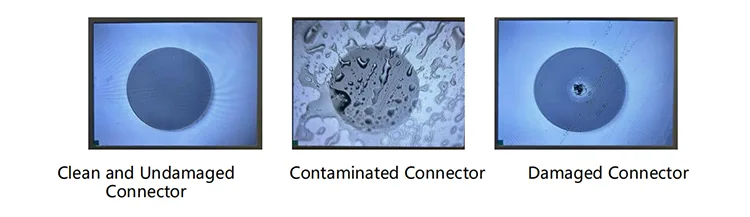

● ఫైబర్ ఆప్టిక్ కనెక్టర్ను కనెక్ట్ చేసే ముందు, దానిని మెత్తటి రహిత లెన్స్ పేపర్ని ఉపయోగించి తుడిచివేయాలి. ఒక ఫైబర్ ఎండ్-ఫేస్ ఇన్స్పెక్టర్ను ఫ్లాంజ్ ద్వారా కనెక్ట్ చేసే ముందు దాని శుభ్రతను ధృవీకరించడం తప్పనిసరి; లేకుంటే, లేజర్ సక్రియం చేయబడినప్పుడు కనెక్టర్ యొక్క చివరి ముఖం కాలిపోవచ్చు. ఫ్లాంజ్ను కనెక్ట్ చేసినప్పుడు, ఎటువంటి యాక్టివ్ లైట్ ట్రాన్స్మిషన్ లేకుండా ఆపరేషన్ నిర్వహించబడుతుందని నిర్ధారించుకోండి. ఉపయోగంలో లేనప్పుడు, దయచేసి ఫైబర్ కనెక్టర్పై డస్ట్ క్యాప్ను సురక్షితంగా ఉంచండి.
● దయచేసి తేమకు వ్యతిరేకంగా జాగ్రత్తలు తీసుకోండి; పొడి ప్రదేశంలో నిల్వ చేయండి.
● వారంటీ వ్యవధి:
కొనుగోలు చేసినప్పటి నుండి 1 సంవత్సరంలోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.
● ఉచిత వారంటీ నుండి మినహాయింపులు:
ఉచిత వారంటీ వ్యవధిలో, ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం ఉచిత రిపేర్ లేదా రీప్లేస్మెంట్ సేవలు అందించబడతాయి. అయితే, వారంటీ వ్యవధిలో కింది సందర్భాలలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కు Box Optronicsకి ఉంది:
(1) సహజ కారకాలు (ఉదా., మెరుపులు, దుమ్ము) లేదా పర్యావరణ ప్రభావాల వల్ల కలిగే నష్టం.
(2) యూజర్ చేత సరికాని ఆపరేషన్ కారణంగా లోపాలు.
(3) మానవ తప్పిదం వల్ల సంభవించే స్పష్టమైన భౌతిక నష్టం.
(4) అనధికారికంగా వేరుచేయడం, సవరించడం లేదా మరమ్మత్తు.
(5) హౌసింగ్పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్లు.
(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
