1. పరిచయం 1457nm రామన్ పంప్ లేజర్ మూలం
2. సాంకేతిక స్పెసిఫికేషన్లు
3. ఉత్పత్తి లక్షణాలు
4. సాధారణ అప్లికేషన్లు
5. ప్రామాణిక ఉపకరణాలు
6. సేఫ్ ఆపరేషన్ గైడ్
7. ఆర్డరింగ్ సమాచారం
8. డేటాషీట్ మరియు టెస్ట్షీట్
9. కోట్ నిబంధనలు మరియు చెల్లింపు
10. ప్రధాన సమయం
11. ఆపరేషన్ నోట్స్ మరియు నిర్వహణ
12. నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ

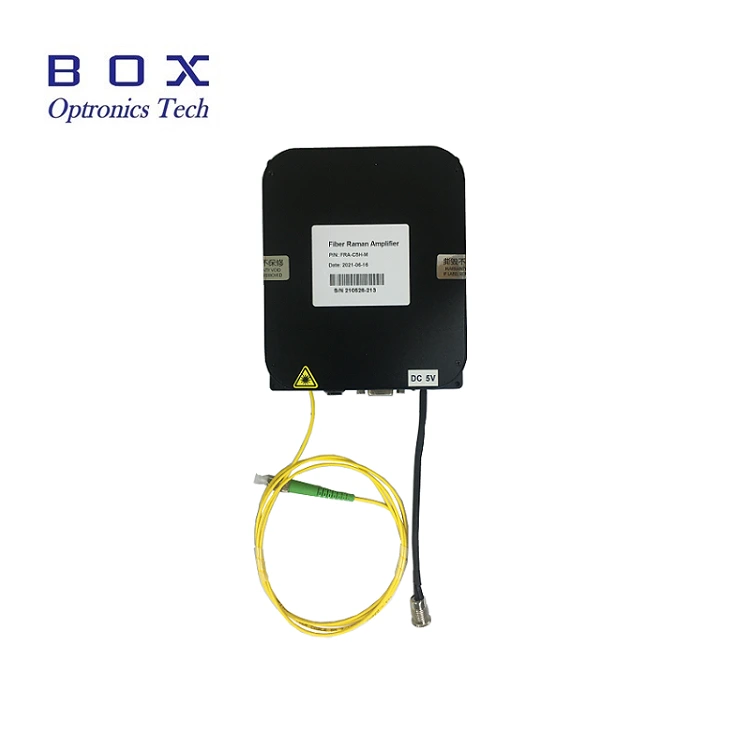

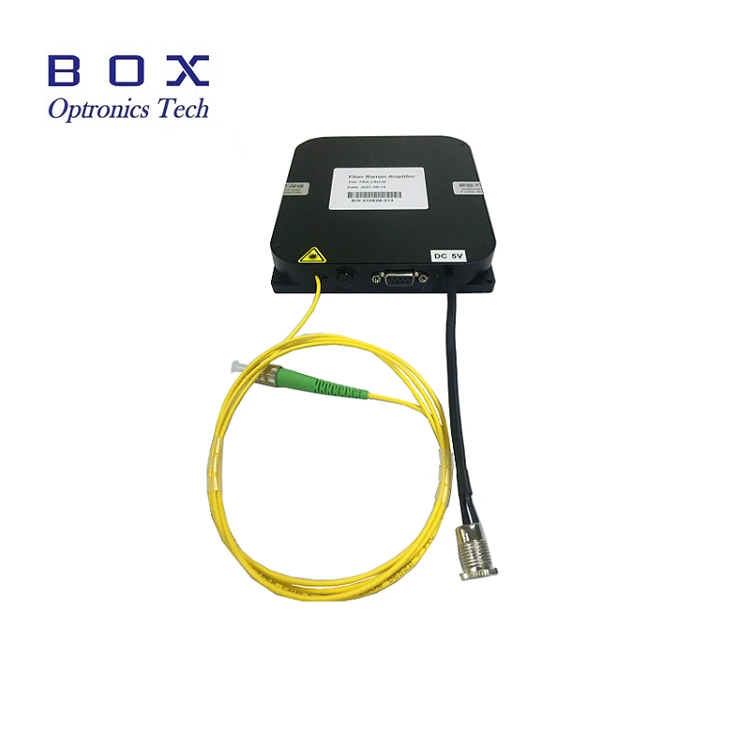

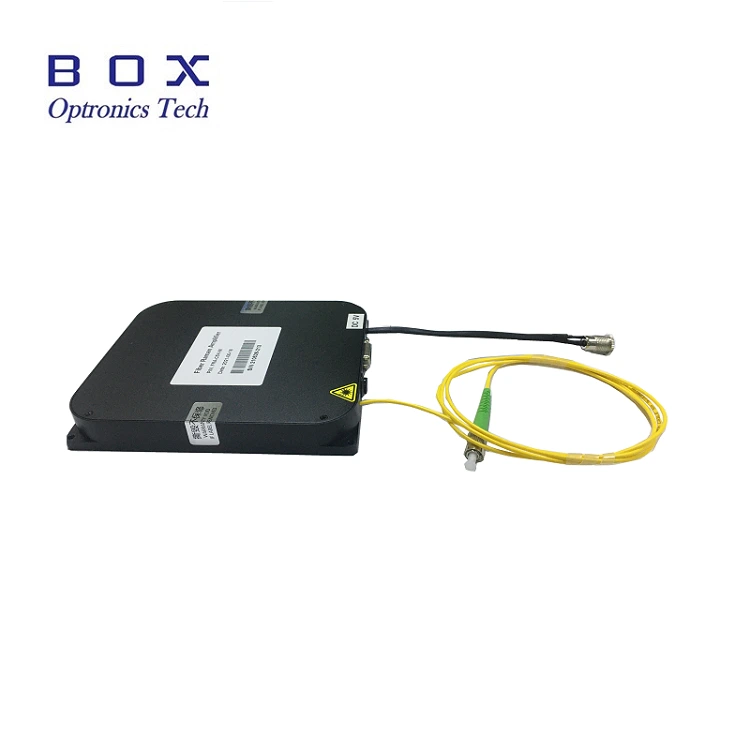

ఇది ఫైబర్తో కూడిన 1457nm రామన్ పంప్ లేజర్ మూలం రామన్ ఫైబర్ యాంప్లిఫైయర్ మరియు ఎర్-డోప్డ్ ఫైబర్ యాంప్లిఫైయర్ కోసం రూపొందించిన బ్రాగ్ గ్రేటింగ్, వృత్తిపరంగా రూపొందించిన డ్రైవ్ సర్క్యూట్, మరియు సురక్షితంగా ఉండేలా TEC నియంత్రణ లేజర్ యొక్క ఆపరేషన్, స్థిరమైన అవుట్పుట్ పవర్ మరియు స్పెక్ట్రం. ఇది అందించవచ్చు RS-485 కమ్యూనికేషన్ ఇంటర్ఫేస్తో డెస్క్టాప్ లేదా మాడ్యులర్ ప్యాకేజీలో మరియు సిస్టమ్ ఇంటిగ్రేషన్ కోసం పర్యవేక్షణ సాఫ్ట్వేర్. 400mW అధిక అవుట్పుట్ పవర్. దయచేసి ఉపయోగించండి రేట్ చేయబడిన వోల్టేజ్, నియంత్రణ ఉష్ణోగ్రత మరియు తేమతో, మంచి వేడిని నిర్ధారించండి వెదజల్లడం, అవుట్పుట్ ఓవర్లోడ్ మరియు కాలుష్యాన్ని నివారించండి.
|
పారామితులు |
యూనిట్ |
విలువలు |
గమనికలు |
|
ఆపరేటింగ్ తరంగదైర్ఘ్యం |
nm |
1457±1 |
|
|
అవుట్పుట్ శక్తి |
mW |
400–450 |
|
|
శక్తి అస్థిరత (స్వల్పకాలిక 15 నిమిషాలు) |
dB |
≤± 0.02 |
|
|
శక్తి అస్థిరత (దీర్ఘకాలిక 8 గంటలు) |
dB |
≤± 0.05 |
|
|
కనెక్టర్ |
- |
FC/APC |
|
|
ఫైబర్ రకం |
- |
SMF-28e |
|
|
కొలతలు |
మి.మీ |
195(W)×220(D)×120(H) |
బెంచ్టాప్ |
|
కొలతలు |
మి.మీ |
150(W)×125(D)×20(H) |
మాడ్యూల్ |
|
విద్యుత్ సరఫరా |
V |
AC 110~240V, <20W |
బెంచ్టాప్ |
|
విద్యుత్ సరఫరా |
V |
DC 5V/4A, <15W |
మాడ్యూల్ |
|
శక్తి వెదజల్లడం |
W |
≤60 |
|
|
ఆపరేటింగ్ ఉష్ణోగ్రత |
℃ |
-5 ~ +55 |
|
|
నిల్వ ఉష్ణోగ్రత |
℃ |
-40 ~ +85 |
|
● 400మె.వా అధిక అవుట్పుట్ శక్తి;
● శక్తి మరియు వర్ణపట స్థిరత్వం;
● DB9 సులభమైన ఏకీకరణ కోసం స్త్రీ(RS485) కమ్యూనికేషన్లు.
● రామన్ ఫైబర్ యాంప్లిఫైయర్;
● EDFA ఎర్-డ్రాప్డ్ ఫైబర్ యాంప్లిఫైయర్.

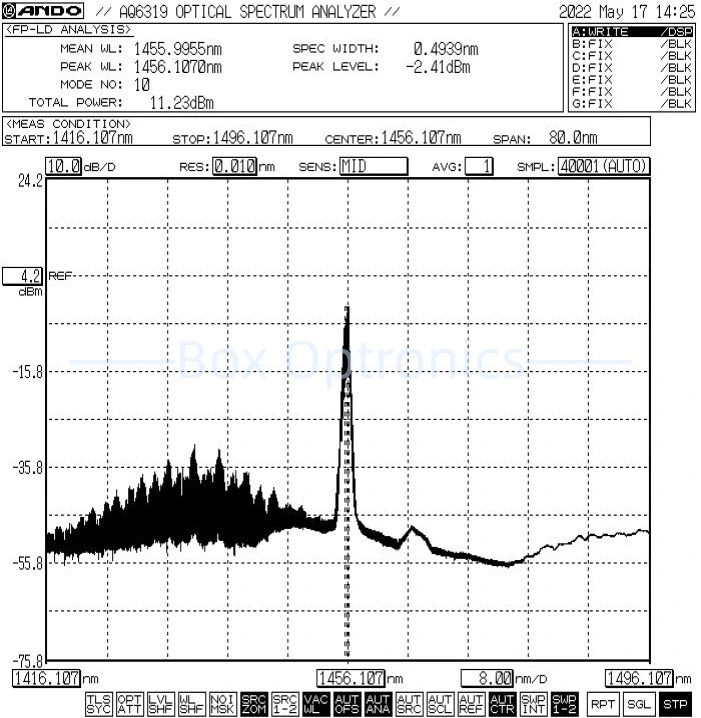

● సాధారణ స్పెక్ట్రం: 1457nm, +/-1 టాలరెన్స్.
● ప్రామాణిక ఉపకరణాలు
|
|
ఉపకరణాలు |
పరిమాణం |
|
1 |
పంప్ లేజర్ మూలం (మాడ్యూల్ హోస్ట్) |
1 |
|
2 |
USB-RS485 DB9 డేటా కేబుల్ |
1 |
|
3 |
పవర్ అడాప్టర్ (ఐచ్ఛికం) |
1 |
|
4 |
ఉత్పత్తి పరీక్ష నివేదిక |
1 |
Step1.Unpacking: అసెంబ్లీకి ముందు, తనిఖీ చేయండి పంప్ లేజర్ సోర్స్ మాడ్యూల్, USBతో సహా అన్ని యాక్సెసరీలు పూర్తయ్యాయో లేదో డేటా కేబుల్, పవర్ అడాప్టర్, పరీక్ష నివేదిక మొదలైనవి.
దశ2.విద్యుత్ సరఫరా: DCకి కనెక్ట్ చేయబడింది విద్యుత్ సరఫరాను మార్చడం లేదా వారి శక్తిని కలిసే నియంత్రిత విద్యుత్ సరఫరా సరఫరా అవసరాలు. అసలు సరిపోలిన పవర్ అడాప్టర్ను మాత్రమే ఉపయోగించండి (DC5V లేదా DC12V). సరికాని పవర్ ఎడాప్టర్లు కాంతి మూలాన్ని దెబ్బతీస్తాయి. (పవర్ అడాప్టర్ స్థానిక వోల్టేజ్ ప్రమాణాల ప్రకారం సరఫరా చేయబడింది.)
Step3.కనెక్ట్ అవుట్పుట్ ఫైబర్: తెరవండి ఫైబర్ కనెక్టర్ లేదా ఫ్లాంజ్ వద్ద డస్ట్ క్యాప్, ఫైబర్ ఎండ్ ముఖాన్ని తనిఖీ చేయండి మరియు ఫైబర్ను కనెక్ట్ చేయండి లేదా పరీక్షించాల్సిన పరికరం లేదా పవర్ మీటర్కు ఫైబర్ను స్ప్లైస్ చేయండి కాలుష్యం మరియు నష్టం లేదని నిర్ధారించిన తర్వాత.
Setp4. హోస్ట్ కంప్యూటర్కు కనెక్ట్ చేయండి: ఉపయోగించండి USB-RS485 DB9 డేటా కేబుల్ 1457nm రామన్ పంప్ లేజర్ మూలాన్ని కనెక్ట్ చేయడానికి మరియు కంప్యూటర్; కంప్యూటర్ ముందుగా ఒక ప్రత్యేక సీరియల్ పోర్ట్ డ్రైవర్ను ఇన్స్టాల్ చేయాలి USB-RS485 సీరియల్ పోర్ట్ డేటా కేబుల్ను గుర్తించండి, లేకపోతే హోస్ట్ కంప్యూటర్ సాఫ్ట్వేర్ మరియు లైట్ సోర్స్ మాడ్యూల్ సరిగ్గా కనెక్ట్ చేయబడవు మరియు తెలియజేసారు. దయచేసి డ్రైవర్ కోసం Box Optronicsని అడగండి.

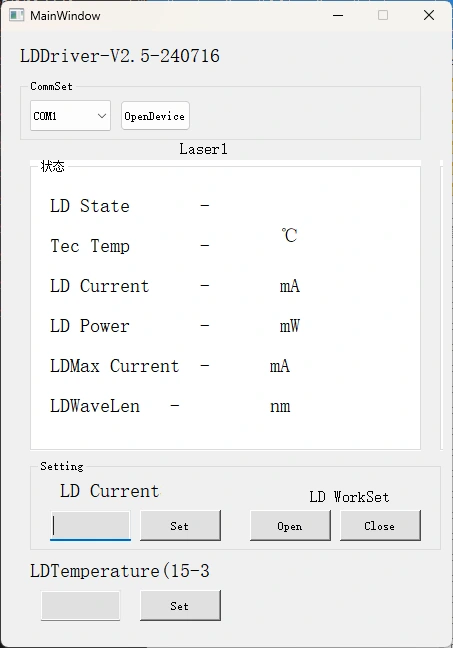

Step5.Control సాఫ్ట్వేర్: Box Optronics సీరియల్ కమాండ్ లేదా PC సాఫ్ట్వేర్ను అందిస్తుంది 1457nm రామన్ పంప్ లేజర్ యొక్క LD కరెంట్ మరియు LD ఉష్ణోగ్రతను నియంత్రించండి మూలం. సరైన పోర్ట్ను ఎంచుకుని, కరెంట్ మరియు ఉష్ణోగ్రతను సెట్ చేసి, ఆపై క్లిక్ చేయండి ఓపెన్ బటన్. (నష్టం జరగకుండా నిరోధించడానికి, డ్రైవ్ కరెంట్ను నెమ్మదిగా ర్యాంప్ చేయండి ప్రారంభ ఆపరేషన్. పూర్తి కరెంట్ను వెంటనే వర్తించవద్దు.)
Step6.ఉపయోగించిన తర్వాత, క్లోజ్ బటన్ను క్లిక్ చేసి, విద్యుత్ సరఫరాను ఆపివేసి, డిస్కనెక్ట్ చేయండి ఫైబర్ కనెక్షన్.
|
పేరు |
తరంగదైర్ఘ్యం |
అవుట్పుట్ శక్తి |
ఫైబర్ రకం |
కనెక్టర్ |
డైమెన్షన్ |
|
BLD |
-XXX |
-XX |
XX |
-XX |
-X |
|
పంప్ లేజర్ మూలం |
1457:1457nm 1480:1480nm |
4H: 400mW |
SM: SMF-28e |
FA:FC/APC SA:SC/APC ఇతర |
M: మాడ్యూల్ బి: బెంచ్టాప్ |
ఉదా: BSLD-1457-4HSM-FA-M
(ఆర్డర్ సమాచారం: 1457nm రామన్ పంప్ లేజర్ సోర్స్, 400mW అవుట్పుట్ శక్తి, SMF-28e ఫైబర్, FC/APC కనెక్టర్, మాడ్యూల్ ప్యాకేజీతో).
ఇతర అనుకూలీకరించిన అవసరాల కోసం, దయచేసి సంప్రదించండి: sales06@boxoptronics.com
● కోట్ నిబంధనలు
(1) EXW:
మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, Box Optronics ఉపయోగించమని సూచిస్తోంది EXW. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.
(2) DAP:
మీకు ఖాతా లేకుంటే, దయచేసి షిప్పింగ్ ఖర్చును ముందుగా చెల్లించండి ఉత్పత్తులు.
● చెల్లింపు నిబంధనలు
PayPal మరియు T/T అందుబాటులో ఉన్నాయి.
ఉత్పత్తికి దాదాపు 10-15 పని దినాలు పడుతుంది. (ఉంటే కొన్ని స్టాక్లో ఉన్నాయి, అది వేగంగా రవాణా చేయబడుతుంది.)
అంతర్జాతీయ లాజిస్టిక్స్కు 3-5 పని దినాలు పట్టవచ్చు.
● ఫైబర్ ఆప్టిక్ను తరచుగా చొప్పించడం లేదా తీసివేయడం సిఫారసు చేయబడలేదు ధూళిని నిరోధించడానికి ఇన్పుట్ మరియు అవుట్పుట్ చివరల రెండింటిలోనూ కనెక్టర్లు కాలుష్యం-ఇది చొప్పించే నష్టానికి దారితీస్తుంది-లేదా దహనం ఫైబర్ కనెక్టర్ ముగింపు ముఖాలు.
● ఫైబర్ కనెక్టర్లను మెత్తటి రహిత వైప్తో శుభ్రం చేయండి మరియు aతో తనిఖీ చేయండి కనెక్షన్కు ముందు ఫైబర్ ఎండ్-ఫేస్ డిటెక్టర్. ఫైబర్లను ఎల్లప్పుడూ కనెక్ట్ చేయండి/డిస్కనెక్ట్ చేయండి ఎండ్-ఫేస్ బర్నింగ్ నివారించడానికి శక్తి లేకుండా. ఫైబర్ ఆప్టిక్ కనెక్టర్లు తప్పనిసరిగా ఉండాలి డస్ట్ క్యాప్స్తో కప్పబడి ఉంటుంది.
● అవుట్పుట్ ఫైబర్ను మరొక ఫైబర్కి కనెక్ట్ చేయవలసి వస్తే, అది ఫ్యూజన్ స్ప్లిసర్ని ఉపయోగించడానికి సిఫార్సు చేయబడింది.
● దయచేసి తేమ, దుమ్ము మరియు తుప్పుకు వ్యతిరేకంగా జాగ్రత్తలు తీసుకోండి; స్టోర్ పొడి ప్రదేశంలో.
● వారంటీ వ్యవధి:
1లోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ కొనుగోలు నుండి సంవత్సరం. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.
● ఉచిత వారంటీ నుండి మినహాయింపులు:
ఉచిత వారంటీ వ్యవధిలో, ఉచిత మరమ్మత్తు లేదా భర్తీ సేవలు ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం అందించబడుతుంది. అయితే, బాక్స్ ఆప్ట్రానిక్స్ కింది వాటిలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును కలిగి ఉంది వారంటీ వ్యవధిలో కేసులు:
(1) సహజ కారకాల వల్ల కలిగే నష్టం (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాలు.
(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.
(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.
(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.
(5) హౌసింగ్పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్లు.
(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
