1. పరిచయం అంతర్నిర్మిత డ్రైవ్ సర్క్యూట్లతో 980nm పంప్ డయోడ్ లేజర్ మాడ్యూల్
2. సాంకేతిక స్పెసిఫికేషన్లు
3. ఉత్పత్తి లక్షణాలు
4. సాధారణ అప్లికేషన్లు
5. ప్రామాణిక ఉపకరణాలు
6. సేఫ్ ఆపరేషన్ గైడ్
7. ఆర్డరింగ్ సమాచారం
8. డేటాషీట్ మరియు టెస్ట్షీట్
9. కోట్ నిబంధనలు మరియు చెల్లింపు
10. ప్రధాన సమయం
11. ఆపరేషన్ నోట్స్ మరియు నిర్వహణ
12. నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ

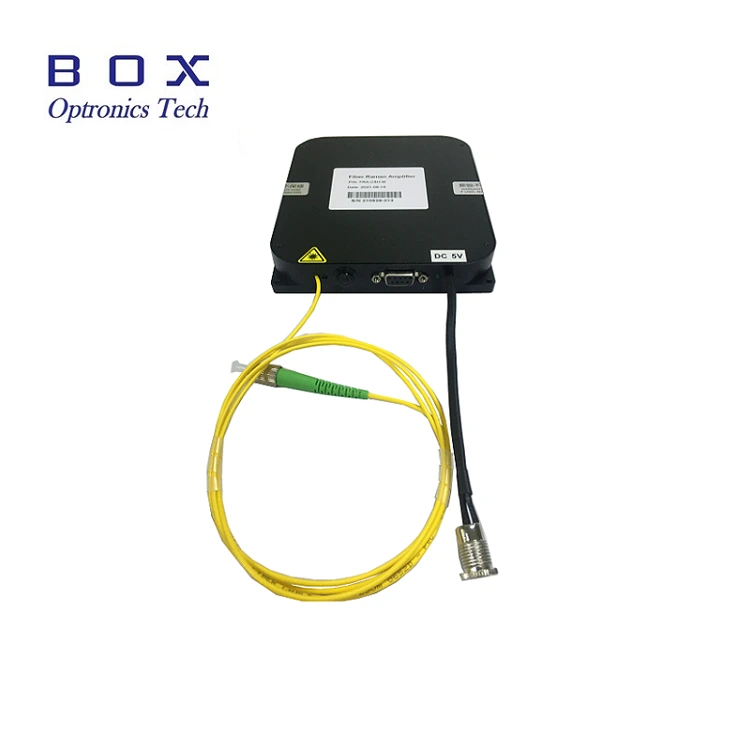

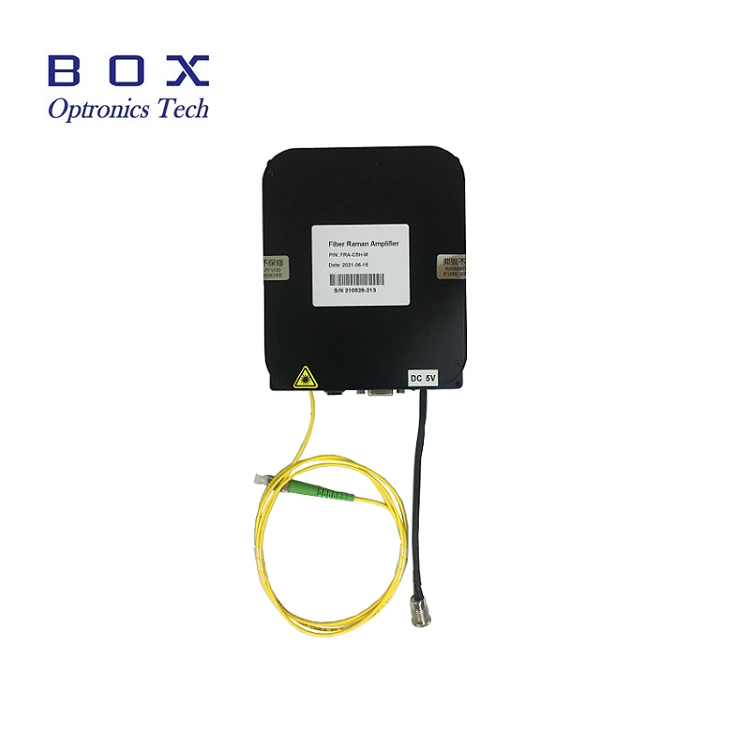

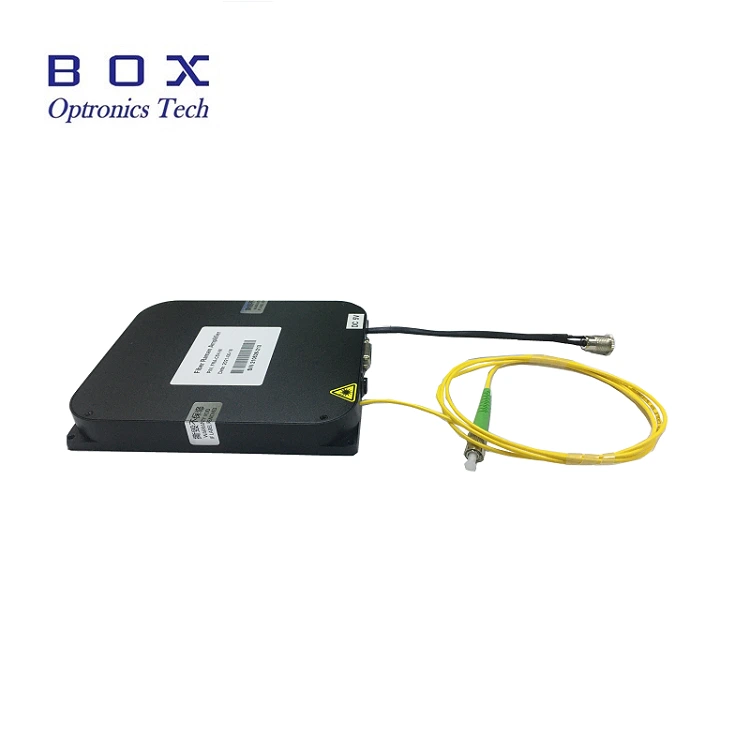

అంతర్నిర్మిత డ్రైవ్తో 980nm పంప్ డయోడ్ లేజర్ మాడ్యూల్ సర్క్యూట్లు ప్రత్యేకంగా ఆప్టికల్ కమ్యూనికేషన్, ఫైబర్ యాంప్లిఫికేషన్ కోసం రూపొందించబడ్డాయి, మరియు నాన్ లీనియర్ ఆప్టిక్స్ పరిశోధన. ఇది లేజర్ చిప్, డ్రైవ్ సర్క్యూట్, ఉష్ణోగ్రత నియంత్రణ రక్షణ యూనిట్, మరియు ఒకదానిలో ఫైబర్ అవుట్పుట్ నిర్మాణం, సంఖ్యతో బాహ్య డ్రైవ్ అవసరం, ప్లగ్-అండ్-ప్లే. 200mW/ 400mW/ 600mW అందుబాటులో ఉన్నాయి. SM ఫైబర్ మరియు PM ఫైబర్ ఐచ్ఛికం. 1-సంవత్సరం వారంటీ. లేజర్ మూలాన్ని ఉపయోగిస్తున్నప్పుడు చాలా కాలం పాటు మాడ్యూల్, వేడి వెదజల్లడం పరిగణలోకి నిర్ధారించుకోండి. ఉంచండి హీట్ సింక్పై మాడ్యూల్.
|
పారామితులు |
యూనిట్ |
విలువలు |
గమనికలు |
|
ఆపరేటింగ్ తరంగదైర్ఘ్యం |
nm |
974±1, 976±1 |
|
|
అవుట్పుట్ శక్తి |
mW |
200-700 |
|
|
శక్తి అస్థిరత (స్వల్పకాలిక 15 నిమిషాలు) |
dB |
≤± 0.02 |
|
|
శక్తి అస్థిరత (దీర్ఘకాలిక 8 గంటలు) |
dB |
≤± 0.05 |
|
|
కనెక్టర్ |
- |
FC/APC |
|
|
ఫైబర్ రకం |
- |
Hi1060/PM980 |
|
|
కొలతలు |
మి.మీ |
195(W)×220(D)×120(H) |
బెంచ్టాప్ |
|
కొలతలు |
మి.మీ |
150(W)×125(D)×20(H) |
మాడ్యూల్ |
|
విద్యుత్ సరఫరా |
V |
AC 110~240V, <20W |
బెంచ్టాప్ |
|
విద్యుత్ సరఫరా |
V |
DC 5V/4A, <15W |
మాడ్యూల్ |
|
శక్తి వెదజల్లడం |
W |
≤ 60 |
|
|
ఆపరేటింగ్ ఉష్ణోగ్రత |
℃ |
-5 ~ +55 |
|
|
నిల్వ ఉష్ణోగ్రత |
℃ |
-40 ~ +85 |
|
● అంతర్నిర్మిత ఇంటిగ్రేటెడ్ డ్రైవ్ సర్క్యూట్లు, బాహ్యంగా లేవు డ్రైవర్ బోర్డు అవసరం.
● కాంపాక్ట్ మరియు చిన్న పరిమాణం, ఏకీకరణకు అనుకూలం మరియు సులభమైన సంస్థాపన.
● పవర్ మరియు స్పెక్ట్రల్ స్థిరత్వం.
● కమ్యూనికేషన్ ఇంటర్ఫేస్ అనుకూలంగా ఉంటుంది.
● ఫైబర్ యాంప్లిఫైయర్ల కోసం పంప్ మూలం (EDFA).
● లేజర్ సెన్సింగ్ పరికరాలు.
● ఆప్టికల్ ఫైబర్ కమ్యూనికేషన్స్ ట్రాన్స్మిషన్ వ్యవస్థలు.
● జీవసంబంధ గుర్తింపు.

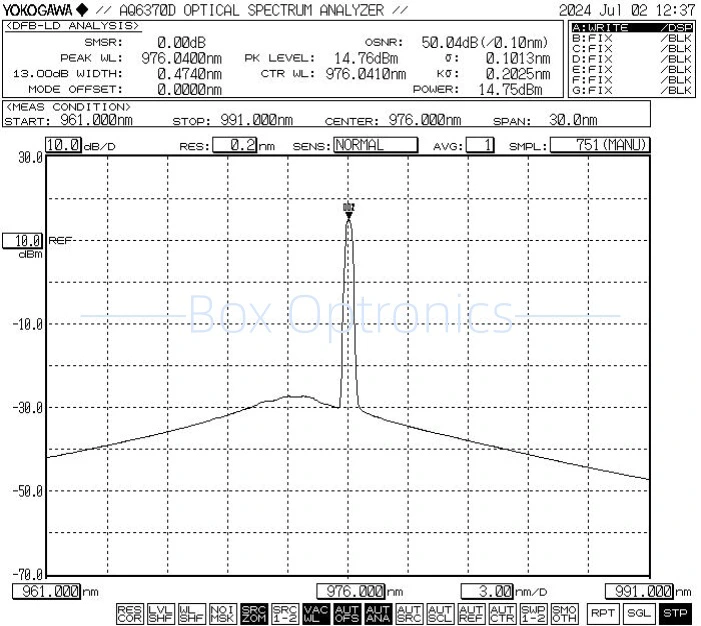

● సాధారణ స్పెక్ట్రం: 976nm

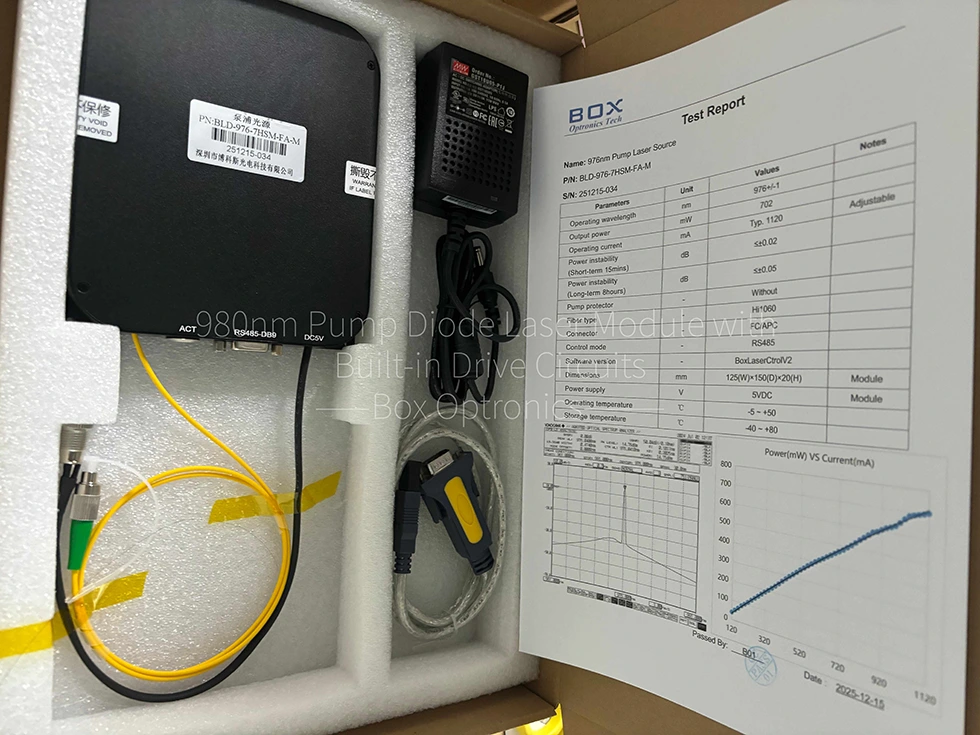

● ప్రామాణిక ఉపకరణాలు
|
|
ఉపకరణాలు |
పరిమాణం |
|
1 |
పంప్ లేజర్ మూలం (మాడ్యూల్ హోస్ట్) |
1 |
|
2 |
USB-RS485 DB9 డేటా కేబుల్ |
1 |
|
3 |
పవర్ అడాప్టర్ (ఐచ్ఛికం) |
1 |
|
4 |
ఉత్పత్తి పరీక్ష నివేదిక |
1 |
Step1.Unpacking: అసెంబ్లీకి ముందు, తనిఖీ చేయండి పంప్ లేజర్ సోర్స్ మాడ్యూల్, USBతో సహా అన్ని యాక్సెసరీలు పూర్తయ్యాయో లేదో డేటా కేబుల్, పవర్ అడాప్టర్, పరీక్ష నివేదిక మొదలైనవి.
దశ2.విద్యుత్ సరఫరా: DCకి కనెక్ట్ చేయబడింది విద్యుత్ సరఫరాను మార్చడం లేదా వారి శక్తిని కలిసే నియంత్రిత విద్యుత్ సరఫరా సరఫరా అవసరాలు. అసలు సరిపోలిన పవర్ అడాప్టర్ను మాత్రమే ఉపయోగించండి (DC5V లేదా DC12V). సరికాని పవర్ ఎడాప్టర్లు కాంతి మూలాన్ని దెబ్బతీస్తాయి. (పవర్ అడాప్టర్ స్థానిక వోల్టేజ్ ప్రమాణాల ప్రకారం సరఫరా చేయబడింది.)
Step3.కనెక్ట్ అవుట్పుట్ ఫైబర్: తెరవండి ఫైబర్ కనెక్టర్ లేదా ఫ్లాంజ్ వద్ద డస్ట్ క్యాప్, ఫైబర్ ఎండ్ ముఖాన్ని తనిఖీ చేయండి మరియు ఫైబర్ను కనెక్ట్ చేయండి లేదా పరీక్షించాల్సిన పరికరం లేదా పవర్ మీటర్కు ఫైబర్ను స్ప్లైస్ చేయండి కాలుష్యం మరియు నష్టం లేదని నిర్ధారించిన తర్వాత.
Setp4. హోస్ట్ కంప్యూటర్కు కనెక్ట్ చేయండి: ఉపయోగించండి USB-RS485 DB9 డేటా కేబుల్ 980nm పంప్ డయోడ్ లేజర్ మాడ్యూల్ని కనెక్ట్ చేయడానికి అంతర్నిర్మిత డ్రైవ్ సర్క్యూట్లు మరియు కంప్యూటర్; కంప్యూటర్ మొదట ఇన్స్టాల్ చేయాలి a USB-RS485 సీరియల్ పోర్ట్ డేటా కేబుల్ను గుర్తించడానికి అంకితమైన సీరియల్ పోర్ట్ డ్రైవర్, లేకుంటే హోస్ట్ కంప్యూటర్ సాఫ్ట్వేర్ మరియు లైట్ సోర్స్ మాడ్యూల్ ఉండకూడదు సరిగ్గా కనెక్ట్ చేయబడింది మరియు కమ్యూనికేట్ చేయబడింది. దయచేసి డ్రైవర్ కోసం Box Optronicsని అడగండి.

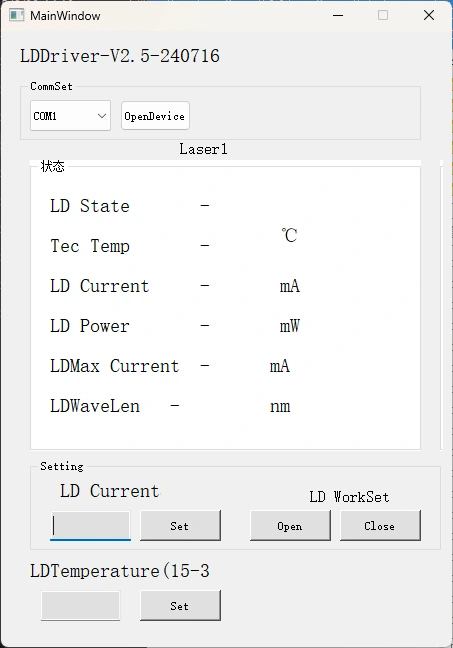

Step5.Control సాఫ్ట్వేర్: Box Optronics సీరియల్ కమాండ్ లేదా PC సాఫ్ట్వేర్ను అందిస్తుంది 980nm పంప్ డయోడ్ లేజర్ మాడ్యూల్ యొక్క LD కరెంట్ మరియు LD ఉష్ణోగ్రతను నియంత్రించండి అంతర్నిర్మిత డ్రైవ్ సర్క్యూట్లతో. సరైన పోర్ట్ ఎంచుకోండి, ప్రస్తుత సెట్ మరియు ఉష్ణోగ్రత, ఆపై ఓపెన్ బటన్ క్లిక్ చేయండి. (నష్టాన్ని నివారించడానికి, డ్రైవ్ను ర్యాంప్ చేయండి ప్రారంభ ఆపరేషన్ వద్ద నెమ్మదిగా ప్రవహిస్తుంది. పూర్తి కరెంట్ను వెంటనే వర్తించవద్దు.)
Step6.ఉపయోగించిన తర్వాత, క్లోజ్ బటన్ను క్లిక్ చేసి, విద్యుత్ సరఫరాను ఆపివేసి, డిస్కనెక్ట్ చేయండి ఫైబర్ కనెక్షన్.
|
పేరు |
తరంగదైర్ఘ్యం |
అవుట్పుట్ శక్తి |
ఫైబర్ రకం |
కనెక్టర్ |
డైమెన్షన్ |
పంప్ ప్రొటెక్టర్ |
|
BLD |
-XXX |
-XX |
XX |
-XX |
-X |
X |
|
పంప్ లేజర్ మూలం |
974: 974nm 976: 976nm |
2H: 200mW 4H: 400mW 6H: 600mW ఇతర |
SM: Hi1060 PM: PM980 |
FA: FC/APC SA: SC/APC ఇతర |
M: మాడ్యూల్ B: బెంచ్టాప్ |
శూన్యం: లేకుండా P1: 1064nm నుండి రక్షణ P5: 1550nm నుండి రక్షణ |
ఉదా: BLD-976-6HSM-FA-MP1
(ఆర్డర్ సమాచారం: అంతర్నిర్మిత 980nm పంప్ డయోడ్ లేజర్ మాడ్యూల్ డ్రైవ్ సర్క్యూట్లు, 976nm, 600mW అవుట్పుట్ పవర్, SM Hi1060 ఫైబర్తో, FC/APC కనెక్టర్, 1064 nm ప్రతిబింబించే కాంతికి వ్యతిరేకంగా రక్షణ, మాడ్యూల్ ప్యాకేజీ).
*పంప్ ప్రొటెక్టర్తో అమర్చబడి, అవుట్పుట్ పవర్ అటెన్యుయేషన్ 10–15%.
ఇతర అనుకూలీకరించిన అవసరాల కోసం, దయచేసి సంప్రదించండి: sales06@boxoptronics.com
● కోట్ నిబంధనలు
(1) EXW:
మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, Box Optronics ఉపయోగించమని సూచిస్తోంది EXW. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.
(2) DAP:
మీకు ఖాతా లేకుంటే, దయచేసి షిప్పింగ్ ఖర్చును ముందుగా చెల్లించండి ఉత్పత్తులు.
● చెల్లింపు నిబంధనలు
PayPal మరియు T/T అందుబాటులో ఉన్నాయి.
ఉత్పత్తికి దాదాపు 10 పని దినాలు పడుతుంది. (కొన్ని ఉంటే స్టాక్లో ఉంది, ఇది వేగంగా రవాణా చేయబడుతుంది.)
అంతర్జాతీయ లాజిస్టిక్స్కు 3-5 పని దినాలు పట్టవచ్చు.

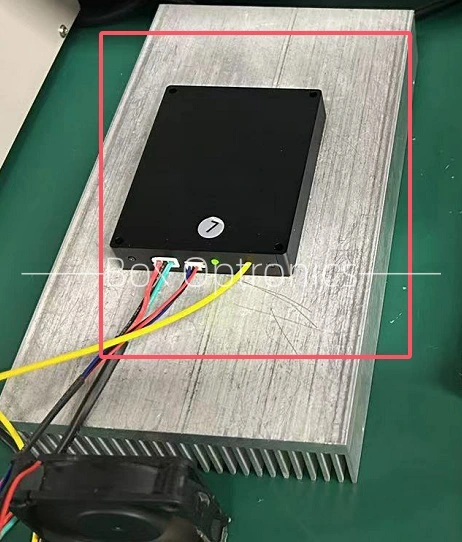

● లైట్ సోర్స్ మాడ్యూల్ని ఎక్కువ కాలం ఉపయోగిస్తున్నప్పుడు, తప్పకుండా మాడ్యూల్ను వేడిపై అమర్చడం ద్వారా వేడి వెదజల్లడం మరియు వెంటిలేషన్ను పరిగణించండి మునిగిపోతుంది.
● ప్రారంభించేటప్పుడు, ముందుగా పవర్ స్విచ్ మరియు ది కీ స్విచ్ "ఆఫ్" స్థానంలో ఉన్నాయి, ఆపై విద్యుత్ సరఫరాను కనెక్ట్ చేయండి. షట్ డౌన్ చేసినప్పుడు, ముందుగా కీ స్విచ్ ఆఫ్ చేయండి; సూచిక వరకు వేచి ఉండండి విద్యుత్ సరఫరాను డిస్కనెక్ట్ చేసే ముందు లైట్ ఆరిపోయింది. ఎప్పుడూ నేరుగా కాదు పరికరాలు పనిచేస్తున్నప్పుడు విద్యుత్ను నిలిపివేయండి.
● నిరోధించడానికి ఫైబర్ కనెక్టర్లను తరచుగా ప్లగ్ చేయడం/అన్ప్లగ్ చేయడం మానుకోండి దుమ్ము చేరడం మరియు చివరి ముఖం నష్టం.
● ఫైబర్ కనెక్టర్లను మెత్తటి రహిత వైప్తో శుభ్రం చేయండి మరియు aతో తనిఖీ చేయండి కనెక్షన్కు ముందు ఫైబర్ ఎండ్-ఫేస్ డిటెక్టర్. ఫైబర్లను ఎల్లప్పుడూ కనెక్ట్ చేయండి/డిస్కనెక్ట్ చేయండి ఎండ్-ఫేస్ బర్నింగ్ నివారించడానికి శక్తి లేకుండా. డస్ట్ క్యాప్స్తో ఉపయోగించని కనెక్టర్లను క్యాప్ చేయండి.
● పరికరాన్ని పొడి, తేమ లేని వాతావరణంలో నిల్వ చేయండి.
● వారంటీ వ్యవధి:
1లోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ కొనుగోలు నుండి సంవత్సరం. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.
● ఉచిత వారంటీ నుండి మినహాయింపులు:
ఉచిత వారంటీ వ్యవధిలో, ఉచిత మరమ్మత్తు లేదా భర్తీ సేవలు ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం అందించబడుతుంది. అయితే, బాక్స్ ఆప్ట్రానిక్స్ కింది వాటిలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును కలిగి ఉంది వారంటీ వ్యవధిలో కేసులు:
(1) సహజ కారకాల వల్ల కలిగే నష్టం (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాలు.
(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.
(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.
(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.
(5) హౌసింగ్పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్లు.
(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
* వేడి వెదజల్లడం దీర్ఘకాలిక ఉపయోగం కోసం
