1. పరిచయం టచ్డ్ స్క్రీన్తో 974nm 976nm పంప్ లేజర్ సోర్స్ బెంచ్టాప్ ప్యాకేజీ
2. సాంకేతిక లక్షణాలు
3. ఉత్పత్తి లక్షణాలు
4. సాధారణ అప్లికేషన్లు
5. ప్రామాణిక ఉపకరణాలు
6. సేఫ్ ఆపరేషన్ గైడ్
7. ఆర్డరింగ్ సమాచారం
8. డేటాషీట్ మరియు టెస్ట్షీట్
9. కోట్ నిబంధనలు మరియు చెల్లింపు
10. ప్రధాన సమయం
11. ఆపరేషన్ నోట్స్ మరియు నిర్వహణ
12. నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ

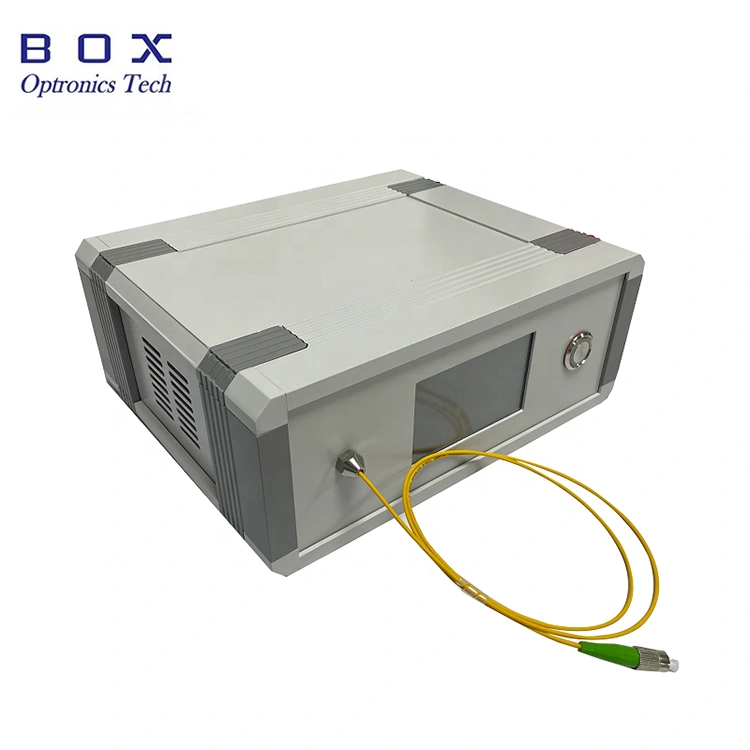

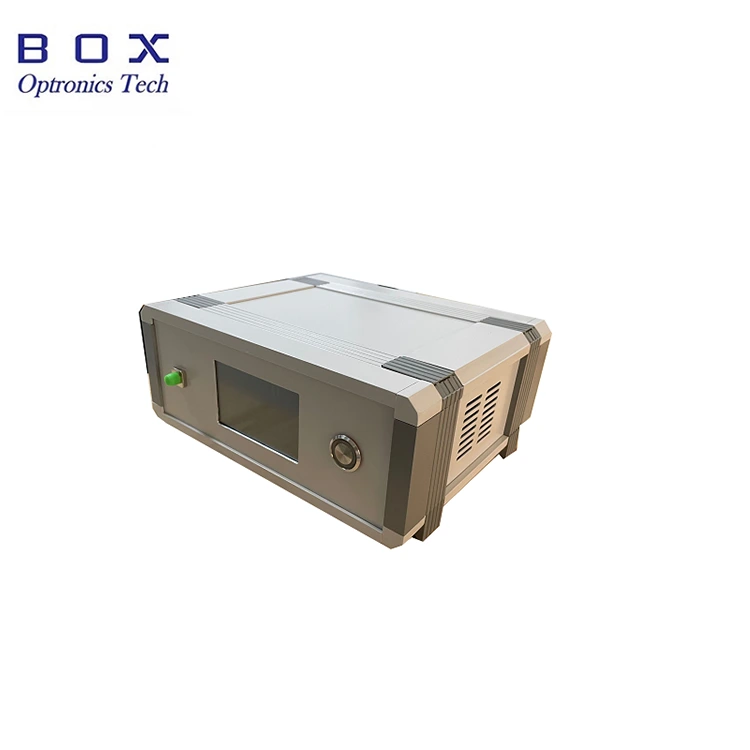

బాక్స్ ఆప్ట్రానిక్స్ 974nm 976nm పంప్ లేజర్ సోర్స్ బెంచ్టాప్ టచ్డ్ స్క్రీన్తో కూడిన ప్యాకేజీ అధునాతన సెమీకండక్టర్ లేజర్ చిప్ని స్వీకరిస్తుంది మరియు a అధిక శక్తి, అధిక స్థిరత్వం మరియు తక్కువ శక్తిని గ్రహించడానికి ప్రత్యేక ఇంటిగ్రేటెడ్ సర్క్యూట్ వినియోగం. లేజర్ మూలం, 200mW/ 400mW/ 600mW అవుట్పుట్ శక్తితో ఐచ్ఛికం, సింగిల్-మోడ్ ఫైబర్ లేదా పోలరైజేషన్-మెయింటైనింగ్ ద్వారా అవుట్పుట్ అవుతుంది ఫైబర్ కలపడం. యొక్క పరీక్ష మరియు ప్రయోగాలలో ఇది విస్తృతంగా ఉపయోగించబడుతుంది ఆప్టికల్ కమ్యూనికేషన్, ఫైబర్ లేజర్, ఫైబర్ సెన్సింగ్ మరియు ఇతర ఫీల్డ్లు. పద్ధతి ఉపయోగం సరళమైనది, స్థిరమైనది మరియు నమ్మదగినది.
|
పారామితులు |
యూనిట్ |
విలువలు |
గమనికలు |
|
ఆపరేటింగ్ తరంగదైర్ఘ్యం |
nm |
974±1, 976±1 |
|
|
అవుట్పుట్ శక్తి |
mW |
200–700 |
|
|
శక్తి అస్థిరత (స్వల్పకాలిక 15 నిమిషాలు) |
dB |
≤± 0.02 |
|
|
శక్తి అస్థిరత (దీర్ఘకాలిక 8 గంటలు) |
dB |
≤± 0.05 |
|
|
కనెక్టర్ |
- |
FC/APC |
|
|
ఫైబర్ రకం |
- |
Hi1060/PM980 |
|
|
కొలతలు |
మి.మీ |
195(W)×220(D)×120(H) |
బెంచ్టాప్ |
|
కొలతలు |
మి.మీ |
150(W)×125(D)×20(H) |
మాడ్యూల్ |
|
విద్యుత్ సరఫరా |
V |
AC 110~240V, <20W |
బెంచ్టాప్ |
|
విద్యుత్ సరఫరా |
V |
DC 5V/4A, <15W |
మాడ్యూల్ |
|
శక్తి వెదజల్లడం |
W |
≤ 60 |
|
|
ఆపరేటింగ్ ఉష్ణోగ్రత |
℃ |
-5 ~ +55 |
|
|
నిల్వ ఉష్ణోగ్రత |
℃ |
-40 ~ +85 |
|
● LCD స్థితి ప్రదర్శన.
● శక్తి మరియు వర్ణపట స్థిరత్వం;
● అంతర్నిర్మిత డ్రైవర్; పవర్-అప్ మీద కాంతిని విడుదల చేస్తుంది.
● నాన్ లీనియర్ ఆప్టిక్స్ పరిశోధన;
● EDFA ఎర్బియం-డోప్డ్ ఫైబర్ యాంప్లిఫైయర్;
● ఫైబర్ లేజర్ పంపింగ్.

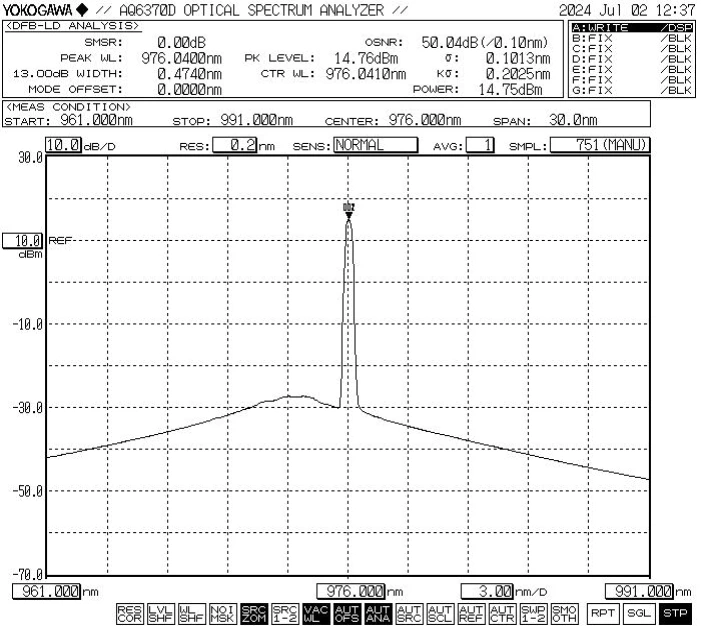

● సాధారణ స్పెక్ట్రం: 976nm, WL టాలరెన్స్ +/-1nm.
● ప్రామాణిక ఉపకరణాలు
|
|
ఉపకరణాలు |
పరిమాణం |
|
1 |
పంప్ లేజర్ మూలం (బెంచ్టాప్ హోస్ట్) |
1 |
|
2 |
పవర్ కార్డ్ |
1 |
|
3 |
సీరియల్ పోర్ట్ కేబుల్ |
1 |
|
4 |
ఉత్పత్తి పరీక్ష నివేదిక |
1 |
దశ 1.ఓపెనింగ్ మరియు అసెంబ్లింగ్:
దయచేసి అసెంబ్లీకి ముందు ఉపకరణాలు పూర్తి అయ్యాయో లేదో తనిఖీ చేయండి.
దశ 2. విద్యుత్ సరఫరాను కనెక్ట్ చేయండి:

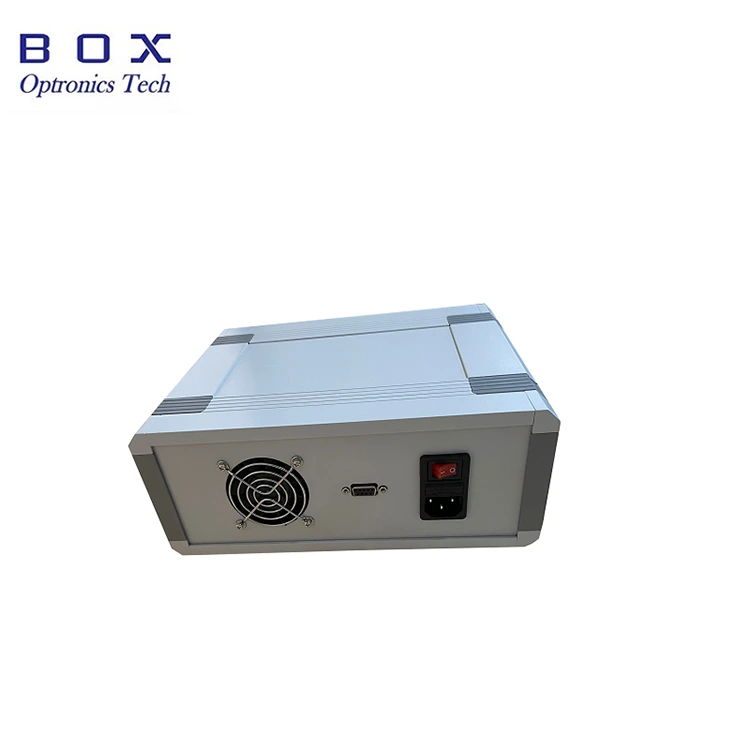

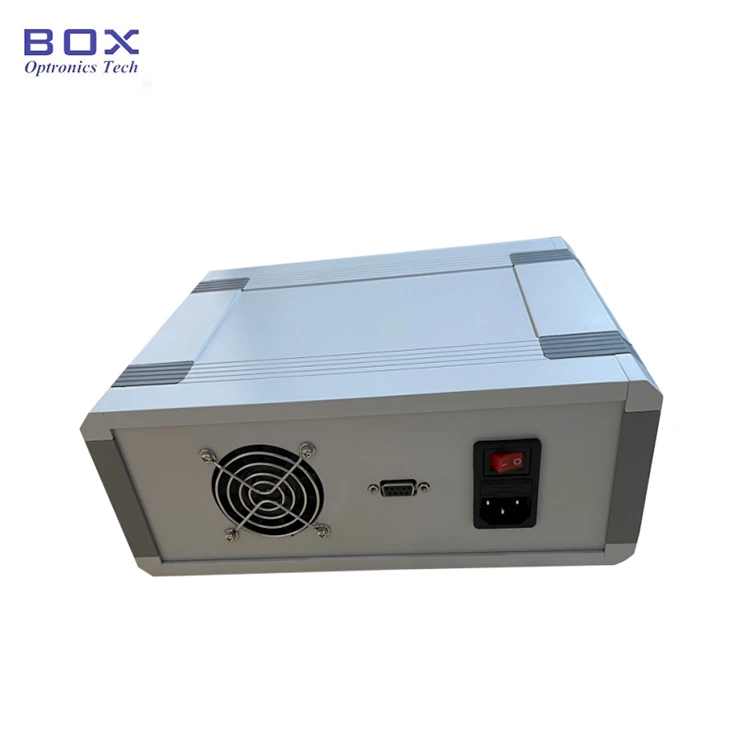

పవర్ కార్డ్ను చట్రం యొక్క పవర్ కార్డ్ సాకెట్లోకి చొప్పించండి బ్యాక్ప్లేన్ మరియు విద్యుత్ సరఫరాను కనెక్ట్ చేయండి.
Step3.కనెక్ట్ అవుట్పుట్ ఫైబర్: తెరవండి ఫైబర్ కనెక్టర్ లేదా ఫ్లాంజ్ వద్ద డస్ట్ క్యాప్, ఫైబర్ ఎండ్ ముఖాన్ని తనిఖీ చేయండి మరియు ఫైబర్ను కనెక్ట్ చేయండి లేదా పరీక్షించాల్సిన పరికరం లేదా పవర్ మీటర్కు ఫైబర్ను స్ప్లైస్ చేయండి కాలుష్యం మరియు నష్టం లేదని నిర్ధారించిన తర్వాత.
Setp4. కాంతి మూలాన్ని ఆన్ చేయండి:

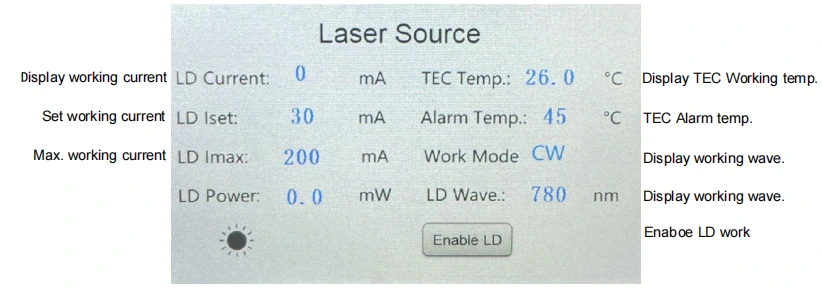

వెనుకవైపు పవర్ స్విచ్ను ఆన్ చేయండి. గమనిక: ఈ సమయంలో, ది వర్కింగ్ కరెంట్ మరియు పవర్ విలువలు చివరి సమయంలో సెట్ చేయబడిన పారామితులు షట్డౌన్. మీరు వాటిని సర్దుబాటు చేయవలసి వస్తే, మీరు వాటిని టచ్ చేసి సవరించవచ్చు LCD స్క్రీన్. తగిన వర్కింగ్ కరెంట్ను సెట్ చేసిన తర్వాత, లేజర్ను సక్రియం చేయండి "LDని ప్రారంభించు" స్విచ్ ద్వారా అవుట్పుట్.
Step5.Shutdown
ఉపయోగించిన తర్వాత, ముందు ప్యానెల్ను ఆఫ్ చేయండి “ఎనేబుల్ చేయండి LD” లేజర్ అవుట్పుట్ను ఆఫ్ చేయడానికి మరియు పవర్ స్విచ్ను ఆఫ్ చేయడానికి, డిస్కనెక్ట్ చేయండి పవర్ కార్డ్.
|
పేరు |
తరంగదైర్ఘ్యం |
అవుట్పుట్ శక్తి |
ఫైబర్ రకం |
కనెక్టర్ |
డైమెన్షన్ |
పంప్ ప్రొటెక్టర్ |
|
BLD |
-XXX |
-XX |
XX |
-XX |
-X |
X |
|
పంప్ లేజర్ మూలం |
974: 974nm 976: 976nm |
2H: 200mW 4H: 400mW 6H: 600mW ఇతర |
SM: Hi1060 PM: PM980 |
FA:FC/APC SA:SC/APC ఇతర |
M: మాడ్యూల్ బి: బెంచ్టాప్ |
శూన్యం: లేకుండా P1: రక్షిత 1064nm వ్యతిరేకంగా P5: రక్షిత 1550nm వ్యతిరేకంగా |
ఉదా: BLD-976-6HSM-FA-BP1
(ఆర్డర్ సమాచారం: 976nm పంప్ లేజర్ సోర్స్ బెంచ్టాప్ ప్యాకేజీతో టచ్డ్ స్క్రీన్, 600mW అవుట్పుట్ పవర్, SM Hi1060 ఫైబర్తో, FC/APC కనెక్టర్, 1064 nm ప్రతిబింబించే కాంతికి వ్యతిరేకంగా రక్షణ, బెంచ్టాప్ ప్యాకేజీ).
*పంప్ ప్రొటెక్టర్తో అమర్చబడి, అవుట్పుట్ పవర్ అటెన్యుయేషన్ 10–15%.
ఇతర అనుకూలీకరించిన అవసరాల కోసం, దయచేసి సంప్రదించండి: sales06@boxoptronics.com
● కోట్ నిబంధనలు
(1) EXW:
మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, Box Optronics ఉపయోగించమని సూచిస్తోంది EXW. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.
(2) DAP:
మీకు ఖాతా లేకుంటే, దయచేసి షిప్పింగ్ ఖర్చును ముందుగా చెల్లించండి ఉత్పత్తులు.
● చెల్లింపు నిబంధనలు
PayPal మరియు T/T అందుబాటులో ఉన్నాయి.
ఉత్పత్తికి దాదాపు 10 పని దినాలు పడుతుంది. (కొన్ని ఉంటే స్టాక్లో ఉంది, ఇది వేగంగా రవాణా చేయబడుతుంది.)
అంతర్జాతీయ లాజిస్టిక్స్కు 3-5 పని దినాలు పట్టవచ్చు.
● ప్రారంభించేటప్పుడు, ముందుగా పవర్ స్విచ్ మరియు బటన్ స్విచ్ అని నిర్ధారించండి ఆఫ్ చేసి, ఆపై విద్యుత్ సరఫరాను కనెక్ట్ చేయండి. షట్ డౌన్ చేస్తున్నప్పుడు, ముందుగా నిర్ధారించండి LD ఆఫ్ స్విచ్ని ఆపివేసి, ఆపై బటన్ స్విచ్ను ఆఫ్ చేసి, ఆపై డిస్కనెక్ట్ చేయండి విద్యుత్ సరఫరా. పరికరాలు ఉన్నప్పుడు నేరుగా విద్యుత్ సరఫరాను నిలిపివేయవద్దు పని చేస్తోంది.
● ఆప్టికల్ ఫైబర్ కనెక్టర్ను కనెక్ట్ చేసే ముందు, దానితో తుడవండి దుమ్ము-రహిత అద్దం కాగితం, మరియు ఆప్టికల్ ఫైబర్ ముగింపుతో సహకరించాలని నిర్ధారించుకోండి గమనించడానికి ఫేస్ డిటెక్టర్. శుభ్రపరచడాన్ని నిర్ధారించిన తర్వాత, దాని ద్వారా కనెక్ట్ చేయండి అంచు; ఆప్టికల్ ఫైబర్ కనెక్టర్ యొక్క చివరి ముఖం బర్న్ చేయబడవచ్చు లేజర్ కనెక్ట్ చేయబడింది. అంచుని కనెక్ట్ చేసినప్పుడు, అది అక్కడ ఉండేలా చూసుకోవాలి లైట్ ఆపరేషన్ కాదు. ఉపయోగంలో లేనప్పుడు, దయచేసి డస్ట్ క్యాప్ను కవర్ చేయండి ఆప్టికల్ ఫైబర్ కనెక్టర్.
● ఆప్టికల్ ఫైబర్ కనెక్టర్ యొక్క చివరి ముఖాన్ని బర్న్ చేయకుండా ఉండటానికి దుమ్ము, ముందువైపు ఉన్న ఆప్టికల్ ఫైబర్ కనెక్టర్ను తరచుగా ప్లగ్ చేసి అన్ప్లగ్ చేయవద్దు ప్యానెల్.
● దయచేసి తేమ నిరోధకతపై శ్రద్ధ వహించండి మరియు దానిని పొడిగా ఉంచండి స్థలం.
● వారంటీ వ్యవధి:
1లోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ కొనుగోలు నుండి సంవత్సరం. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.
● ఉచిత వారంటీ నుండి మినహాయింపులు:
ఉచిత వారంటీ వ్యవధిలో, ఉచిత మరమ్మత్తు లేదా భర్తీ సేవలు ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం అందించబడుతుంది. అయితే, బాక్స్ ఆప్ట్రానిక్స్ కింది వాటిలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును కలిగి ఉంది వారంటీ వ్యవధిలో కేసులు:
(1) సహజ కారకాల వల్ల ఉత్పత్తి పాడైంది లేదా పాడైంది పర్యావరణ ప్రభావాలు (విద్యుత్ షాక్, దుమ్ము);
(2) వినియోగదారు యొక్క ప్రామాణికం కాని ఆపరేషన్ కారణంగా ఉత్పత్తి దెబ్బతింది;
(3) ఉత్పత్తికి స్పష్టమైన మానవ నిర్మిత నష్టం ఉంది;
(4) ఉత్పత్తిని విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం లేదు సంస్థ యొక్క అధికారం;
(5) లైట్ సోర్స్ హౌసింగ్ యొక్క వారంటీ లేబుల్ స్టిక్కర్ మార్చబడిన లేదా అసంపూర్తిగా;
(6) రవాణా సమయంలో ఉత్పత్తి పాడైంది లేదా పోతుంది.
