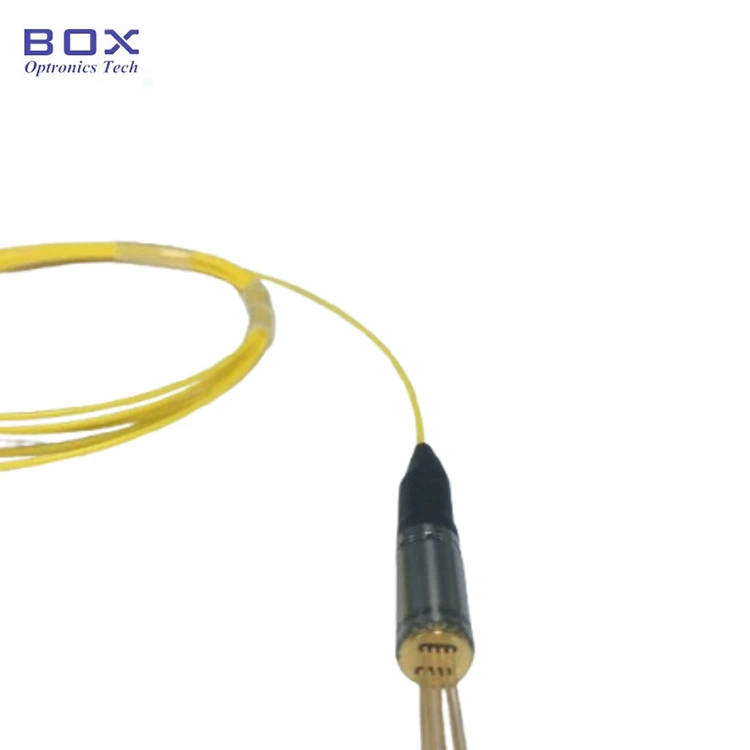

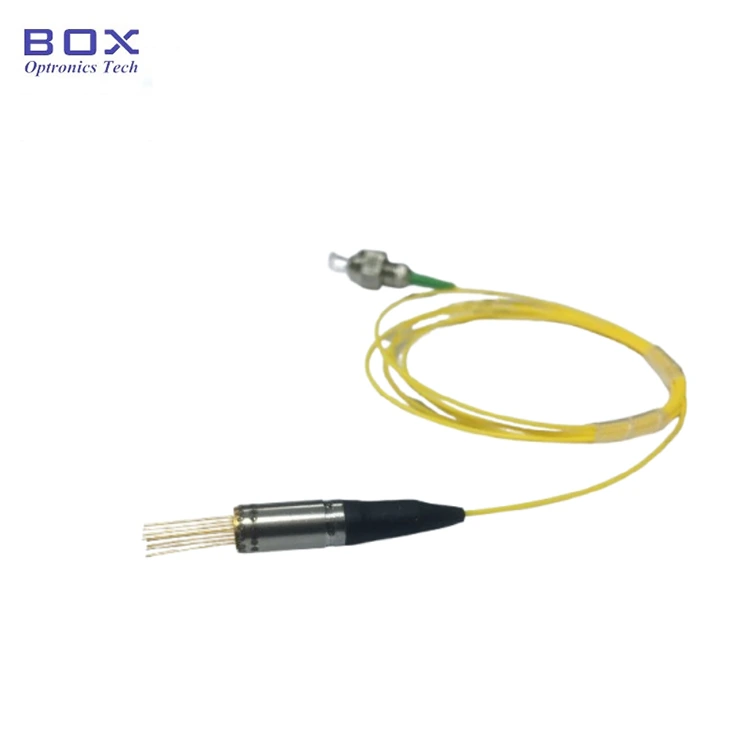

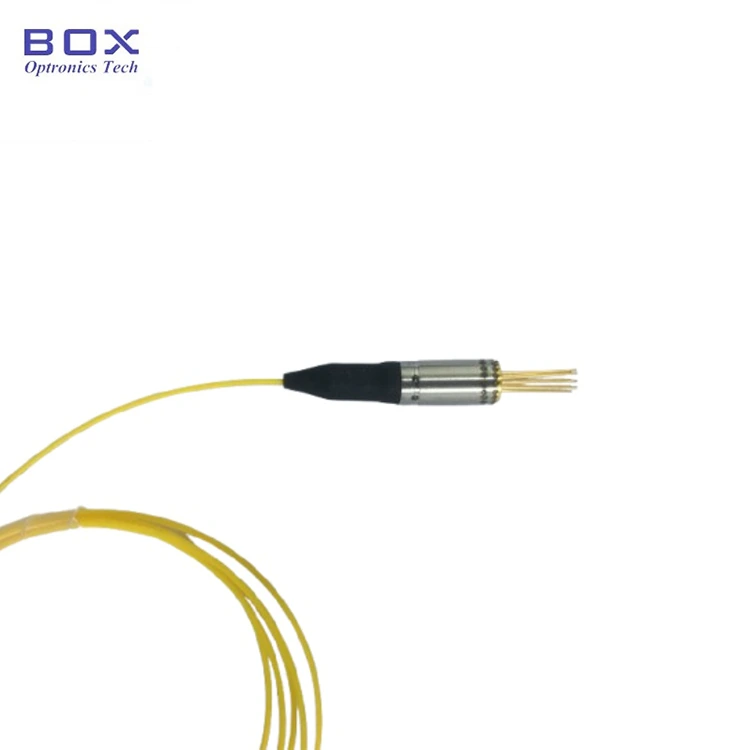

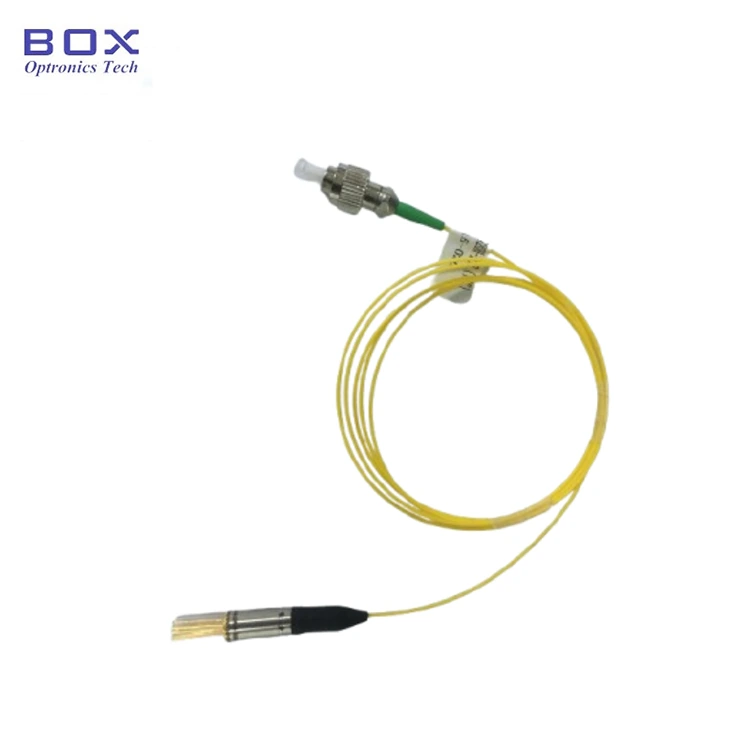

Box Optronics నుండి 1550nm నారో-లైన్విడ్త్ కోక్సియల్ పిగ్టెయిల్డ్ DFB లేజర్ అనేది LiDAR రేంజ్ సిస్టమ్లు మరియు అటానమస్ డ్రైవింగ్ అప్లికేషన్ల కోసం రూపొందించబడిన TEC-కూల్డ్ డిస్ట్రిబ్యూటెడ్ ఫీడ్బ్యాక్ లేజర్. 1550nm మధ్య తరంగదైర్ఘ్యం వద్ద పనిచేస్తూ, ఇది సింగిల్-మోడ్ ఫైబర్ ద్వారా ≥2mW ఆప్టికల్ అవుట్పుట్ను అందిస్తుంది మరియు స్వీయ-హెటెరోడైన్ పద్ధతిని ఉపయోగించి కొలవబడిన ≤500kHz స్పెక్ట్రల్ లైన్విడ్త్ను అందిస్తుంది. లేజర్ థర్మోఎలెక్ట్రిక్ కూలర్ (TEC), థర్మిస్టర్, InGaAs PIN మానిటర్ ఫోటోడియోడ్ మరియు ఆప్టికల్ ఐసోలేటర్ను FC/APC లేదా SC/APCఫైబర్ పిగ్టైల్తో కాంపాక్ట్ కోక్సియల్ ప్యాకేజీలో అనుసంధానిస్తుంది.
· కేంద్ర తరంగదైర్ఘ్యం: 1550nm, +/-3nm WL టాలరెన్స్
· ఇరుకైన స్పెక్ట్రల్ లైన్విడ్త్: ≤500kHz (స్వీయ-హెటెరోడైన్ కొలత పద్ధతి)
· ఆప్టికల్ అవుట్పుట్ పవర్: కనిష్టంగా 2mW (SM ఫైబర్ అవుట్పుట్)
· అంతర్నిర్మిత ఆప్టికల్ ఐసోలేటర్: ≥30dB ఐసోలేషన్
· ఇంటిగ్రేటెడ్ థర్మోఎలెక్ట్రిక్ కూలర్ (TEC) మరియు థర్మిస్టర్
· అంతర్నిర్మిత InGaAs PIN మానిటర్ ఫోటోడియోడ్
· తక్కువ శబ్దం, తక్కువ వక్రీకరణ ఆపరేషన్
· అధిక విశ్వసనీయత మరియు సుదీర్ఘ కార్యాచరణ జీవితం
· అటానమస్ డ్రైవింగ్ మరియు ADAS కోసం FMCW LiDAR సిస్టమ్లు
· ఏకకాల పరిధి మరియు వేగం కొలత కోసం పొందికైన LiDAR
· 3D ఇమేజింగ్ మరియు స్వయంప్రతిపత్త నావిగేషన్ కోసం LiDAR సిస్టమ్లు
రోబోటిక్స్, AGV నావిగేషన్ మరియు ఆటోమేషన్ కోసం పారిశ్రామిక LiDAR సిస్టమ్లు
· కోహెరెంట్ ఆప్టికల్ కమ్యూనికేషన్ టెస్ట్ సిస్టమ్లు మరియు ఆప్టికల్ కొలత పరికరాలు
· పంపిణీ చేయబడిన ఫైబర్ ఆప్టిక్ సెన్సింగ్ సిస్టమ్లు
· ఆప్టికల్ ఫ్రీక్వెన్సీ డొమైన్ రిఫ్లెక్టోమెట్రీ (OFDR)
· ఫోటోనిక్స్ పరిశోధన మరియు ప్రయోగశాల పొందికైన గుర్తింపు ప్రయోగాలు
· LiDAR మాడ్యూల్స్, ఆటోమోటివ్ సెన్సార్లు మరియు ఇండస్ట్రియల్ సెన్సింగ్ పరికరాలలో OEM ఏకీకరణ
|
పరామితి |
చిహ్నం |
రేటింగ్ |
యూనిట్ |
|
LD డైరెక్ట్ ఫార్వర్డ్ కరెంట్ |
IFL |
400 |
mA |
|
LD రివర్స్ వోల్టేజ్ |
VRL |
2 |
V |
|
PD ఫార్వర్డ్ కరెంట్ |
IFD |
2 |
mA |
|
PD రివర్స్ వోల్టేజ్ |
VRD |
15 |
V |
|
ఆపరేటింగ్ కేస్ ఉష్ణోగ్రత |
టాప్ |
-40 ~ +85 |
°C |
|
నిల్వ ఉష్ణోగ్రత |
TST |
-40 ~ +85 |
°C |
|
సీసం టంకం (ఉష్ణోగ్రత/సమయం) |
- |
260/10 |
°C / సె |
|
ఫైబర్ బెండ్ వ్యాసార్థం |
- |
60 |
మి.మీ |
|
పరామితి |
చిహ్నం |
పరీక్ష పరిస్థితి |
కనిష్ట |
టైప్ చేయండి. |
గరిష్టంగా |
యూనిట్ |
|
అవుట్పుట్ ఆప్టికల్ పవర్ (SMF) |
PO |
IOP=ITH+20mA |
2 |
- |
- |
mW |
|
థ్రెషోల్డ్ కరెంట్ |
ITH |
CW |
- |
50 |
- |
mA |
|
ఫార్వర్డ్ వోల్టేజ్ |
VF |
CW |
- |
- |
3 |
V |
|
మధ్య తరంగదైర్ఘ్యం |
λC |
IOP=ITH+20mA |
1547 |
1550 |
1553 |
nm |
|
రైజ్/ఫాల్ టైమ్ |
Tr/Tf |
IOP=ITH, 20%-80% |
- |
0.1 |
0.15 |
ns |
|
మానిటర్ కరెంట్ |
IM |
IOP=ITH+20mA |
100 |
- |
1000 |
μA |
|
డార్క్ కరెంట్ని పర్యవేక్షించండి |
ID |
VRP=5V, DC |
- |
- |
100 |
nA |
|
స్పెక్ట్రల్ లైన్విడ్త్ (సెల్ఫ్-హెటెరోడైన్) |
Δv |
CW, PO=PF |
- |
- |
500 |
kHz |
|
వాలు సామర్థ్యం |
SE |
CW, IOP=ITH+20mA |
0.1 |
- |
- |
W/A |
|
ట్రాకింగ్ లోపం |
TE |
CW, IM=స్థిరమైన |
-1.5 |
- |
1.5 |
dB |
|
సైడ్-మోడ్ సప్రెషన్ రేషియో |
SMSR |
CW, IOP=ITH+20mA |
30 |
35 |
- |
dB |
|
ఆప్టికల్ ఐసోలేషన్ |
ISO |
- |
30 |
- |
- |
dB |
|
పరామితి |
చిహ్నం |
కనిష్ట |
టైప్ చేయండి. |
గరిష్టంగా |
యూనిట్ |
|
TEC గరిష్ట శక్తి |
QMAX |
- |
- |
0.6 |
W |
|
TEC గరిష్ట కరెంట్ |
IMAX |
- |
- |
0.9 |
A |
|
TEC గరిష్ట వోల్టేజ్ |
VMAX |
- |
- |
1.2 |
V |
|
TEC కెపాసిటీ (ΔT) |
ΔT |
- |
40 |
- |
K |
|
థర్మిస్టర్ రెసిస్టెన్స్ |
RTH |
- |
9.9 |
- |
kΩ |

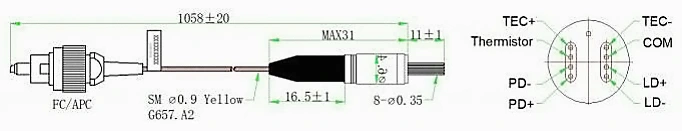

ప్యాకేజీ రకం: TECతో ఏకాక్షక హెర్మెటిక్ ప్యాకేజీ
అంతర్నిర్మిత భాగాలు: ఆప్టికల్ ఐసోలేటర్, థర్మోఎలెక్ట్రిక్ కూలర్ (TEC), థర్మిస్టర్, InGaAs PIN మానిటర్ ఫోటోడియోడ్
BLD - X XX XX X - X XX (XX)
ఉదాహరణ: BLD-ND5502H-IFA(TEC)
|
ఫీల్డ్ |
కోడ్ |
వివరణ |
|
ఉత్పత్తి రకం |
BLD |
బాక్స్ లేజర్ డయోడ్ సిరీస్ |
|
LD రకం |
ND |
ND = ఇరుకైన లైన్విడ్త్ DFB |
|
తరంగదైర్ఘ్యం |
55 |
55 = 1550nm |
|
అవుట్పుట్ పవర్ |
02 |
02 = 2mW |
|
పిన్-అవుట్ |
H |
H = టైప్ H పిన్ కాన్ఫిగరేషన్ |
|
ఐసోలేటర్ |
I |
I = ఆప్టికల్ ఐసోలేటర్తో |
|
కనెక్టర్ రకం |
FA / SA |
FA = FC/APC; SA = SC/APC |
|
TEC |
(TEC) |
అంతర్నిర్మిత థర్మోఎలెక్ట్రిక్ కూలర్ |
A: వర్ణపట రేఖ వెడల్పు లేజర్ యొక్క ఆప్టికల్ ఫ్రీక్వెన్సీ స్పెక్ట్రం యొక్క వెడల్పును సూచిస్తుంది. ఈ లేజర్ స్వీయ-హెటెరోడైన్ పద్ధతి ద్వారా కొలవబడిన <500 kHz లైన్విడ్త్ను అందిస్తుంది. ఇరుకైన లైన్విడ్త్ సాధారణంగా ఎక్కువ పొందిక పొడవును కలిగిస్తుంది, ఇది FMCW LiDAR వంటి పొందికైన గుర్తింపు పద్ధతులకు ముఖ్యమైనది.
FMCW LiDAR సిస్టమ్లలో, ప్రసారం చేయబడిన మరియు ప్రతిబింబించే ఆప్టికల్ సిగ్నల్లు పరిధి మరియు వేగం కొలత కోసం ఉపయోగించే బీట్ సిగ్నల్ను రూపొందించడంలో జోక్యం చేసుకుంటాయి. ఇరుకైన-లైన్విడ్త్ లేజర్ పొందికను నిర్వహించడానికి, దశల శబ్దాన్ని తగ్గించడానికి మరియు దీర్ఘ-శ్రేణి మరియు అధిక-రిజల్యూషన్ అప్లికేషన్లలో కొలత సున్నితత్వాన్ని మెరుగుపరచడంలో సహాయపడుతుంది.
A: ప్రాథమిక వ్యత్యాసం ప్యాకేజీ ఫారమ్ ఫ్యాక్టర్. ఈ ఉత్పత్తి ఇంటిగ్రేటెడ్ TEC, థర్మిస్టర్, మానిటర్ ఫోటోడియోడ్ మరియు ఆప్టికల్ ఐసోలేటర్తో కూడిన కాంపాక్ట్ కోక్సియల్ ప్యాకేజీని ఉపయోగిస్తుంది, ఇది స్పేస్-నియంత్రిత LiDAR మాడ్యూల్స్ మరియు ఫైబర్-కపుల్డ్ OEM ఇంటిగ్రేషన్కు అనుకూలంగా ఉంటుంది.
సీతాకోకచిలుక-ప్యాకేజ్డ్ DFB లేజర్లు సాధారణంగా ఎక్కువ ఎలక్ట్రికల్ ఇంటర్ఫేస్లను అందిస్తాయి మరియు ప్రయోగశాల వ్యవస్థలు, టెలికాం పరికరాలు మరియు అనుకూలీకరించిన థర్మల్ లేదా ఎలక్ట్రికల్ డిజైన్లు అవసరమయ్యే అప్లికేషన్లకు అధిక సౌలభ్యాన్ని అందిస్తాయి.
తగిన ప్యాకేజీ పరిమాణం, థర్మల్ మేనేజ్మెంట్, ఎలక్ట్రికల్ ఇంటర్ఫేస్ మరియు ఇంటిగ్రేషన్ పద్ధతితో సహా సిస్టమ్ అవసరాలపై ఆధారపడి ఉంటుంది.
A: 905nm వంటి తక్కువ తరంగదైర్ఘ్యాలతో పోలిస్తే 1550nm తరంగదైర్ఘ్యం ప్రాంతం సాధారణంగా LiDAR అనువర్తనాలకు మరింత కంటికి సురక్షితంగా పరిగణించబడుతుంది. సుమారు 1550nm వద్ద, కంటి పూర్వ నిర్మాణాల ద్వారా శోషణ రెటీనా ఎక్స్పోజర్ను గణనీయంగా తగ్గిస్తుంది, LiDAR వ్యవస్థలు వర్తించే లేజర్ భద్రతా ప్రమాణాల ప్రకారం అధిక అనుమతించదగిన ఆప్టికల్ పవర్ స్థాయిలను సాధించడానికి అనుమతిస్తుంది.
తుది కంటి-భద్రతా వర్గీకరణ అవుట్పుట్ పవర్, బీమ్ డైవర్జెన్స్, మాడ్యులేషన్ ఫార్మాట్, ఎక్స్పోజర్ వ్యవధి మరియు IEC 60825 వంటి ప్రమాణాలకు అనుగుణంగా పూర్తి సిస్టమ్ డిజైన్పై ఆధారపడి ఉంటుంది.
A: MOQ 2pcs.
