1. 1310nm పరిచయం DFB 100KHz BTF ఇరుకైన లైన్విడ్త్ లేజర్
2. సాంకేతిక లక్షణాలు
3. ఉత్పత్తి లక్షణాలు
4. సాధారణ అప్లికేషన్లు
5. ఉత్పత్తి వివరాలు
6. ఆర్డరింగ్ సమాచారం
7. డేటాషీట్
8. కోట్ మరియు చెల్లింపు నిబంధనలు
9. ప్రధాన సమయం
10. ఆపరేషన్ నోట్స్
11. నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ

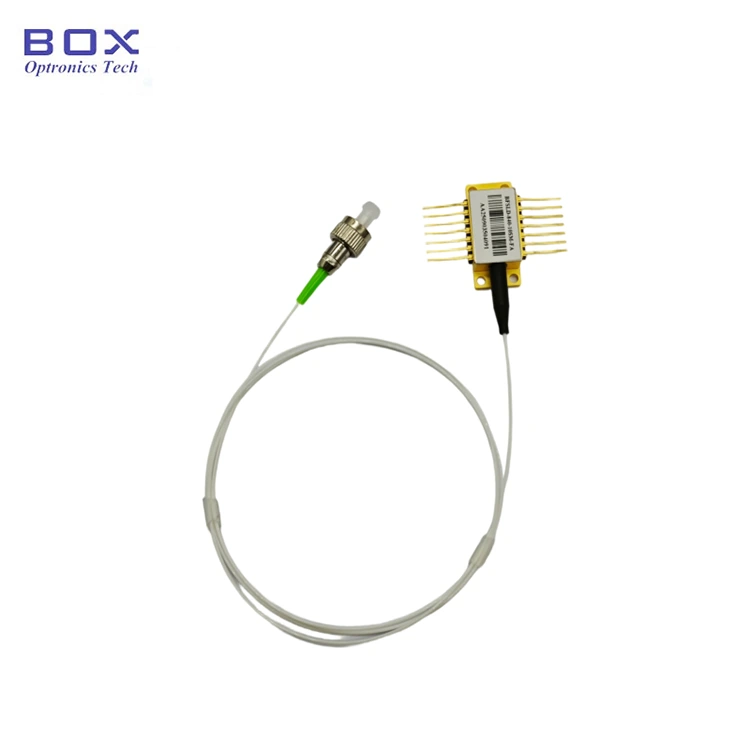

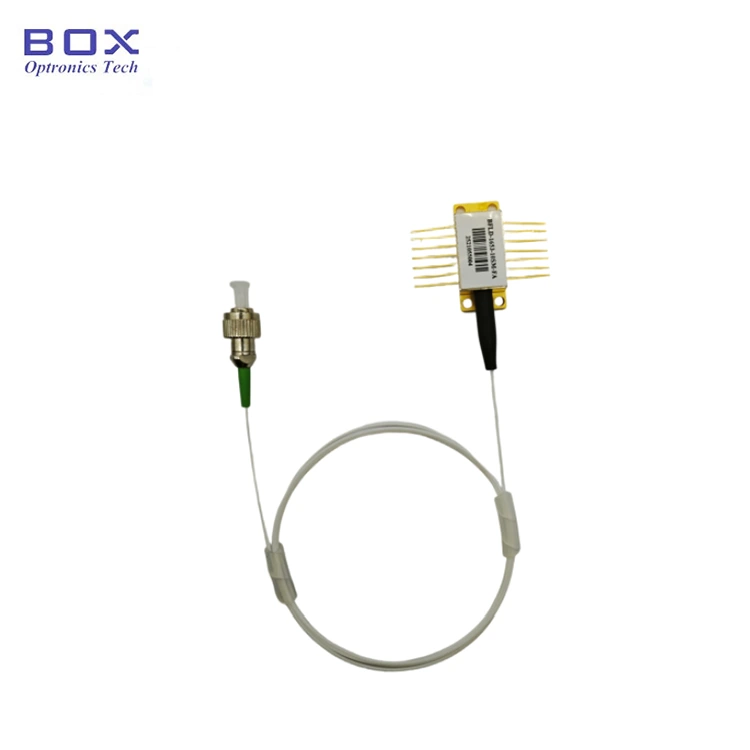

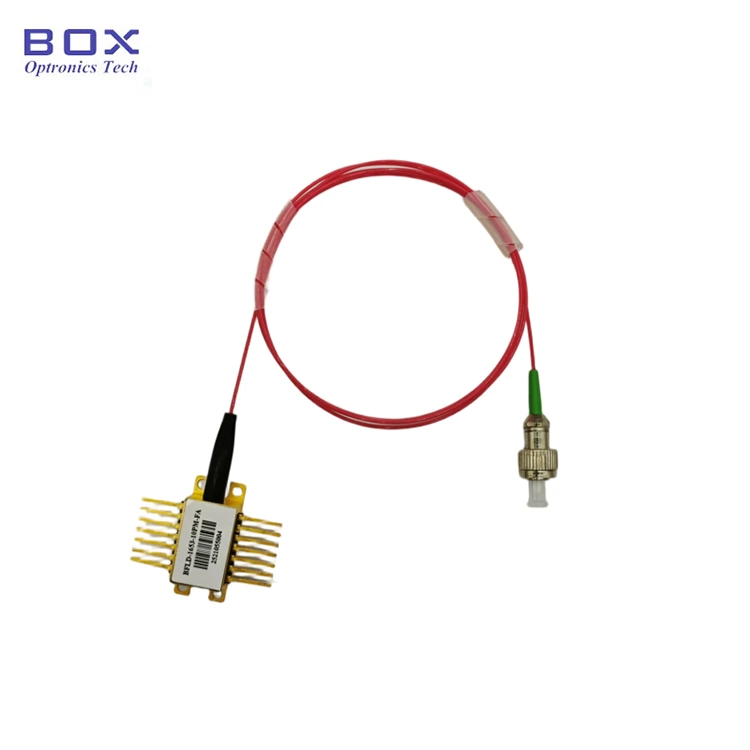

1310nm DFB 100KHz BTF నారో లైన్విడ్త్ లేజర్ ఒక లిడార్, విండ్ రాడార్, ఆప్టికల్లో అప్లికేషన్ల కోసం రూపొందించిన అధిక-పనితీరు గల లేజర్ ఫైబర్ సెన్సింగ్, మరియు పొందికైన కమ్యూనికేషన్. ఇది వరకు అవుట్పుట్ పవర్ను కలిగి ఉంటుంది 100mW, 100kHz కంటే తక్కువ 3dB బ్యాండ్విడ్త్ మరియు తక్కువ థ్రెషోల్డ్ కరెంట్. SM/PM ఫైబర్, విస్తృత ఆపరేటింగ్ ఉష్ణోగ్రత మరియు అధిక విశ్వసనీయతతో ఐచ్ఛికం. దయచేసి ESD రక్షణలో ఉపయోగించండి మరియు డ్రైవ్ కరెంట్ & ఉష్ణోగ్రతను నియంత్రించండి ఖచ్చితంగా, మరియు ఓవర్ కరెంట్ నష్టాన్ని నివారించండి.
|
పరామితి |
చిహ్నం |
పరిస్థితి |
కనిష్ట |
టైప్ చేయండి. |
గరిష్టంగా |
యూనిట్ |
|
కేంద్ర తరంగదైర్ఘ్యం |
λc |
TL=15～35℃ CW |
1305 |
1310 |
1315 |
nm |
|
ఆప్టికల్ అవుట్పుట్ పవర్ |
PO |
- |
100 |
- |
- |
mW |
|
థ్రెషోల్డ్ కరెంట్ |
ITH |
TL=25℃ |
- |
- |
40 |
mA |
|
ఆపరేటింగ్ వోల్టేజ్ |
VOP |
PO= 10mW (CW) |
- |
- |
2.5 |
V |
|
ఆపరేటింగ్ కరెంట్ |
IOP |
PO= 10mW (CW) |
- |
700 |
800 |
mA |
|
స్పెక్ట్రల్ లైన్విడ్త్ |
LW |
FWHM |
- |
- |
100 |
KHz |
|
MPD ప్రతిస్పందన |
IMON/POP |
- |
1 |
- |
30 |
μA/mW |
|
సైడ్-మోడ్ సప్రెషన్ రేషియో |
SMSR |
CW |
40 |
- |
- |
dB |
|
ఆప్టికల్ ఐసోలేషన్ |
- |
-10 < TC < +70℃ |
40 |
- |
- |
dB |
|
TEC సెట్ ఉష్ణోగ్రత |
Ts |
- |
15 |
- |
35 |
℃ |
|
థర్మిస్టర్ కరెంట్ |
ITC |
- |
- |
- |
0.5 |
mA |
|
థర్మిస్టర్ నిరోధకత |
RTH |
TL = 25℃ |
9.5 |
10 |
10.5 |
KΩ |
|
TEC కరెంట్ |
ITEC |
TL = 25℃, TC = 70℃ |
- |
- |
1.5 |
A |
|
TEC వోల్టేజ్ |
VTEC |
TL = 25℃, TC = 70℃ |
- |
- |
3.5 |
V |
|
TEC సామర్థ్యం |
ΔT |
Tc = 70℃ |
- |
- |
50 |
℃ |
|
తరంగదైర్ఘ్యం డ్రిఫ్ట్ (EOL) |
△λ |
25 సంవత్సరాలకు పైగా పరీక్షించబడింది జీవితకాలం |
- |
- |
± 0.1 |
nm |
|
తరంగదైర్ఘ్యం ఉష్ణోగ్రత గుణకం |
Δλ/ΔT |
TEC ఉష్ణోగ్రత 15℃ నుండి 35℃ |
- |
0.1 |
- |
nm/℃ |
|
వేవ్ లెంగ్త్ కరెంట్ మాడ్యులేషన్ కోఎఫీషియంట్ |
ఐటీఆర్ |
200-800mA |
0.2 |
- |
0.4 |
GHz/mA |
● SMF-28e లేదా PM1310 పిగ్టైల్;
● అవుట్పుట్ పవర్>100mW
● ఇరుకైన లైన్విడ్త్ <100KHz;
● 14-పిన్ TECతో BTF ప్యాకేజీ, ఆప్టికల్ ఐసోలేటర్, మరియు మానిటర్ PD.
● లిడార్;
● గాలి రాడార్;
● ఆప్టికల్ ఫైబర్ సెన్సింగ్;
● పొందికైన కమ్యూనికేషన్.

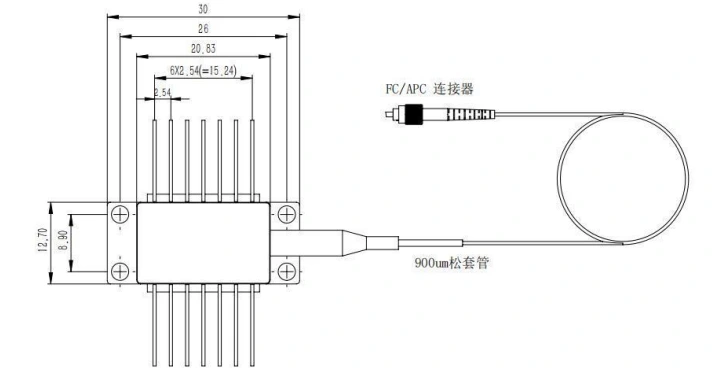

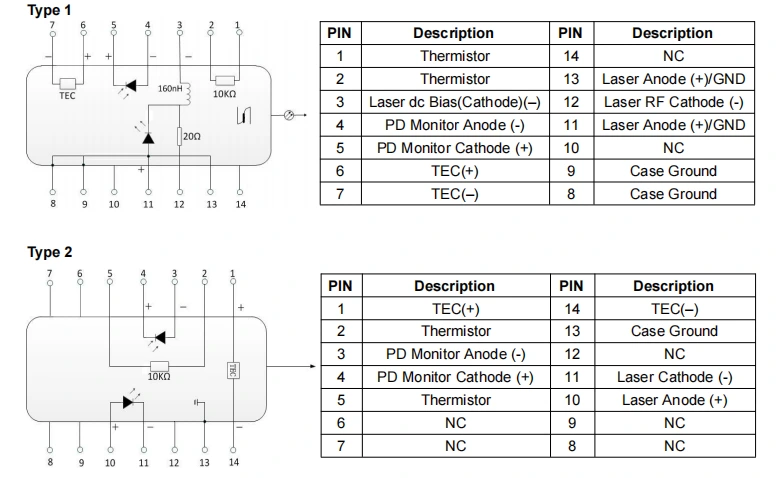

● ప్యాకేజీ డ్రాయింగ్&పిన్-అవుట్ డెఫినిషన్(యూనిట్:మిమీ)-1310nm DFB 100KHz BTF ఇరుకైన లైన్విడ్త్ లేజర్
● తరచుగా అడిగే ప్రశ్నలు
(1) కరెంట్ని సర్దుబాటు చేయడం ద్వారా తరంగదైర్ఘ్యాన్ని మార్చడం సాధ్యమేనా? పరిధి ఎంత?
--అవును. ప్రస్తుత తరంగదైర్ఘ్యం గుణకం 0.01 nm/mA, మరియు ఉష్ణోగ్రత తరంగదైర్ఘ్యం గుణకం 0.1 nm/℃. WL సర్దుబాటు పరిధి ~మధ్య WL+/- 1 nm
(2) లైన్ వెడల్పు ఎంత? మీరు సాధారణ లైన్ వెడల్పు LDని అందిస్తారా?
--3dB లైన్ వెడల్పు 100kHz కంటే తక్కువ. MHz-స్థాయి LD అందుబాటులో ఉంది.
(3) విద్యుత్ నియంత్రణ పరిధి ఏమిటి?
--10~100%
(4) మీరు రక్షిత ఫైబర్ ట్యూబ్ మరియు ఫైబర్ కనెక్టర్ను అందిస్తారా?
--అవును. 900um వదులుగా ఉండే ట్యూబ్ మరియు FC/APC, SC/APC లేదా ఇతర కనెక్టర్లు ఐచ్ఛికం.
|
పేరు |
తరంగదైర్ఘ్యం |
లైన్విడ్త్ |
అవుట్పుట్ శక్తి |
ఫైబర్ రకం |
కనెక్టర్ |
పిన్-అవుట్ |
|
BNLD |
-XXX |
X |
-XX |
XX |
-XX |
X |
|
ఇరుకైన లైన్విడ్త్ LD |
1310 :1310 nm |
1:100kHz |
1H:100mW |
SM:SMF28e PM :PM1310
|
FA: FC/APC ఇతర |
శూన్యం:రకం 1 2:రకం 2 |
ఉదా: BNLD-1310-11HPM-FA
(ఆర్డర్ సమాచారం: 1310nm DFB 100KHz BTF నారో లైన్ వెడల్పు లేజర్, 100mW అవుట్పుట్ పవర్, PM ఫైబర్తో, FC/APC కనెక్టర్, టైప్1 పిన్-అవుట్).
ఇతర అనుకూలీకరించిన అవసరాల కోసం, దయచేసి సంప్రదించండి: sales06@boxoptronics.com
● కోట్ నిబంధనలు
(1) EXW:
మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, Box Optronics ఉపయోగించమని సూచిస్తోంది EXW. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.
(2) DAP:
మీకు ఖాతా లేకుంటే, దయచేసి షిప్పింగ్ ఖర్చును ముందుగా చెల్లించండి ఉత్పత్తులు.
● చెల్లింపు నిబంధనలు
PayPal మరియు T/T అందుబాటులో ఉన్నాయి.
ఉత్పత్తికి దాదాపు 10 పని దినాలు పడుతుంది. (కొన్ని ఉంటే స్టాక్లో ఉంది, ఇది వేగంగా రవాణా చేయబడుతుంది.)
అంతర్జాతీయ లాజిస్టిక్స్కు 3-5 పని దినాలు పట్టవచ్చు.
● ఆప్టికల్ ఫైబర్స్ పెళుసుగా ఉంటాయి; పరికరాన్ని లాగడానికి ఫైబర్ని ఉపయోగించవద్దు. పరికరాన్ని దాని సాకెట్ నుండి చొప్పించేటప్పుడు లేదా తీసివేసేటప్పుడు, దానిపై ఒత్తిడి చేయవద్దు లేదా పరికరం హౌసింగ్ వెనుక ఉన్న స్లీవ్పై లాగండి. పరికరాల కోసం కనెక్టర్లతో అమర్చబడి, పరికరం మరియు ఫైబర్ కనెక్టర్ రెండూ ఉండేలా చూసుకోండి సంస్థాపన లేదా తొలగింపు సమయంలో ఏకకాలంలో ఎత్తివేయబడతాయి.
● పిన్లకు టంకం అవసరమైతే, టంకం ఉష్ణోగ్రత తప్పనిసరిగా ఉండకూడదు 260 ° C కంటే ఎక్కువ, మరియు టంకం సమయం 10 సెకన్లు మించకూడదు. ప్రత్యేకం కింది వాటికి శ్రద్ధ ఉండాలి: టంకం ప్రక్రియ సమయంలో, ది పరికరం తప్పనిసరిగా శక్తి లేని స్థితిలో ఉండాలి మరియు టంకం ఇనుము సరిగ్గా ఉండాలి గ్రౌన్దేడ్.
● పవర్-అప్ ప్రక్రియ సమయంలో, అధిక కరెంట్ను నేరుగా వర్తింపజేయవద్దు ఇది చిప్ దెబ్బతినే ప్రమాదం ఉంది. బదులుగా, పరికరాన్ని ప్రస్తుత స్థాయిలో పవర్ అప్ చేయండి చిప్ యొక్క థ్రెషోల్డ్కు దగ్గరగా, ఆపై క్రమంగా కరెంట్ను చిన్నగా పెంచండి కావలసిన స్థాయికి చేరుకునే వరకు ఇంక్రిమెంట్లు.
● అన్ని భాగాలను పవర్ అప్ చేయడానికి ముందు, ముందుగా కూలర్ని యాక్టివేట్ చేయండి మరియు ఆపై చిప్ వేడెక్కడాన్ని నిరోధించడానికి పెరుగుతున్న పవర్-అప్ దశలతో కొనసాగండి మరియు ఓవర్లోడ్.
● వారంటీ వ్యవధి:
1లోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ కొనుగోలు నుండి సంవత్సరం. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.
● ఉచిత వారంటీ నుండి మినహాయింపులు:
ఉచిత వారంటీ వ్యవధిలో, ఉచిత మరమ్మత్తు లేదా భర్తీ సేవలు ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం అందించబడుతుంది. అయితే, బాక్స్ ఆప్ట్రానిక్స్ కింది వాటిలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును కలిగి ఉంది వారంటీ వ్యవధిలో కేసులు:
(1) సహజ కారకాల వల్ల కలిగే నష్టం (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాలు.
(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.
(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.
(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.
(5) హౌసింగ్పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్లు.
(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
