1512nm 10mW DFB 14-PIN బటర్ఫ్లై లేజర్ DFBని స్వీకరించింది 1512nm మధ్య తరంగదైర్ఘ్యం, సాధారణ అవుట్పుట్తో సింగిల్-మోడ్ చిప్ నిర్మాణం పవర్ 10mW, అధిక SMSR మరియు తక్కువ థ్రెషోల్డ్ను కలిగి ఉంటుంది. అంతర్నిర్మిత TEC కూలర్ నిర్ధారిస్తుంది దీర్ఘ-కాల తరంగదైర్ఘ్యం స్థిరత్వం, NH₃గ్యాస్ గుర్తింపుకు అనుకూలం, ఆప్టికల్ కొలత, పర్యావరణ పర్యవేక్షణ మరియు ప్రత్యేక ఆప్టికల్ సెన్సింగ్. ఖచ్చితంగా ఎలక్ట్రికల్ స్పెసిఫికేషన్లను అనుసరించండి మరియు ESD మరియు హీట్ డిస్సిపేషన్ చర్యలు తీసుకోండి దీర్ఘకాలిక విశ్వసనీయత కోసం ఉపయోగం సమయంలో.
|
పరామితి |
చిహ్నం |
పరిస్థితి |
కనిష్ట |
టైప్ చేయండి. |
గరిష్టంగా |
యూనిట్ |
|
ఆపరేటింగ్ తరంగదైర్ఘ్యం |
λ |
CW, 25℃ |
1511 |
1512 |
1513 |
nm |
|
ఆప్టికల్ అవుట్పుట్ పవర్ |
PF |
— |
— |
10 |
— |
mW |
|
థ్రెషోల్డ్ కరెంట్ |
ITH |
25℃ |
— |
8 |
15 |
mA |
|
ఆపరేటింగ్ కరెంట్ |
IOP |
CW |
— |
— |
90 |
mA |
|
ఆపరేటింగ్ వోల్టేజ్ |
VOP |
25℃ |
— |
1.1 |
2.0 |
V |
|
సైడ్ మోడ్ అణచివేత నిష్పత్తి |
SMSR |
— |
35 |
40 |
— |
dB |
|
ఆప్టికల్ ఐసోలేషన్ |
ISO |
25℃ |
35 |
— |
— |
dB |
|
వర్ణపట వెడల్పు |
Δλ |
— |
— |
— |
10 |
MHz |
|
ధ్రువణ విలుప్తం నిష్పత్తి |
ER |
PM ఫైబర్ |
18 |
— |
— |
dB |
|
తరంగదైర్ఘ్యం ఉష్ణోగ్రత. గుణకం |
△λ/△T |
— |
— |
0.08 |
0.12 |
nm/C |
|
మానిటర్ కరెంట్ |
IMON |
VRM=5V |
50 |
— |
1500 |
uA |
|
MPD డార్క్ కరెంట్ |
ID |
VRM=5V |
— |
— |
50 |
uA |
|
థర్మిస్టర్ నిరోధకత |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
థర్మిస్టర్ బి-విలువ |
β |
25℃/80℃ |
— |
3950 |
— |
K |
● తక్కువ థ్రెషోల్డ్, అధిక సామర్థ్యం అవుట్పుట్;
● అంతర్నిర్మిత థర్మిస్టర్, మరియు TEC;
● ఫైబర్ రకం SMF-28e లేదా PM ఫైబర్ కావచ్చు;
● అధిక విశ్వసనీయత, వేగవంతమైన ప్రతిస్పందన, మంచి స్థిరత్వం.
● H₃ అమ్మోనియా పర్యవేక్షణ మరియు వాయువు విశ్లేషణ;
● ఆప్టికల్ డిటెక్షన్ మరియు స్పెక్ట్రల్ విశ్లేషణ;
● పారిశ్రామిక పర్యావరణం టాక్సిక్ గ్యాస్ ఆప్టికల్ డిటెక్షన్;
● కోసం కాంతి మూలం హై-ప్రెసిషన్ గ్యాస్ సెన్సింగ్ మరియు ఎనలైజర్లు.

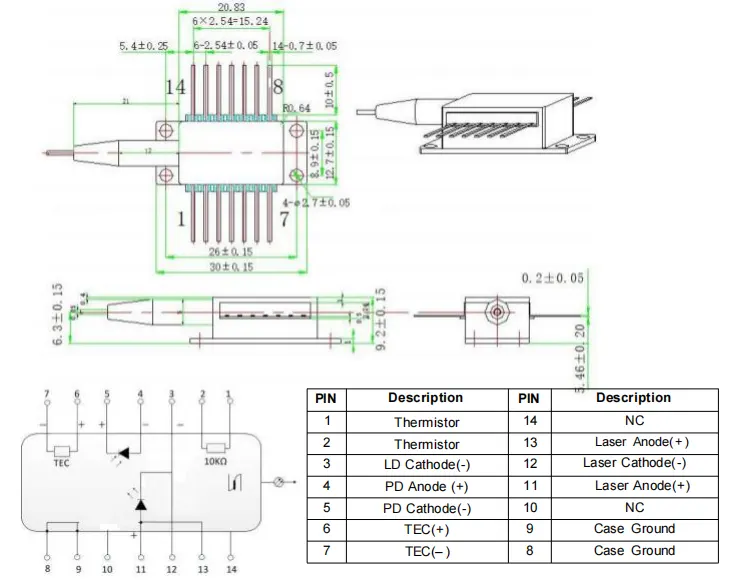

● ప్యాకేజీ డ్రాయింగ్&పిన్-అవుట్ డెఫినిషన్(యూనిట్:మిమీ)-1512nm 10mW DFB 14-పిన్ బటర్ఫ్లై లేజర్
>>>టైప్1 పిన్-అవుట్

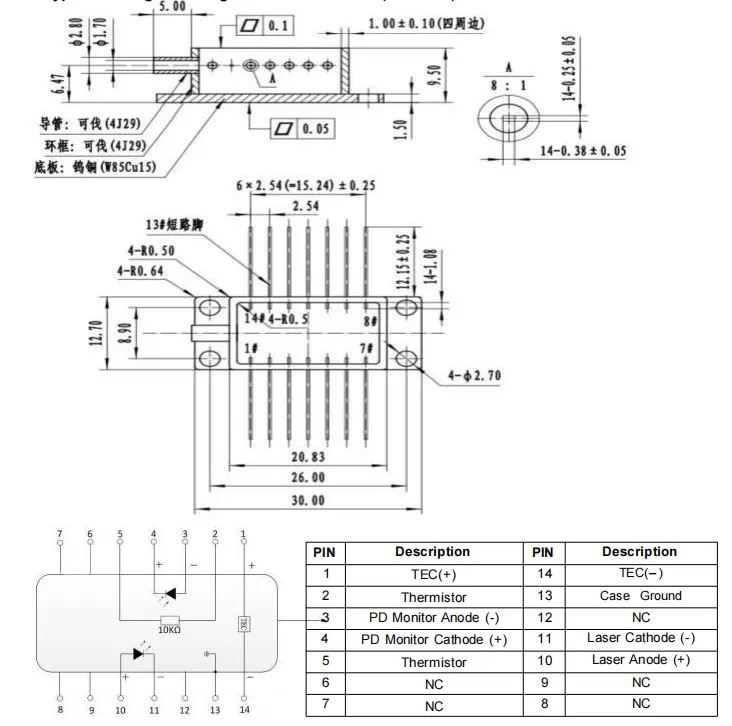

>>>టైప్2 పిన్-అవుట్

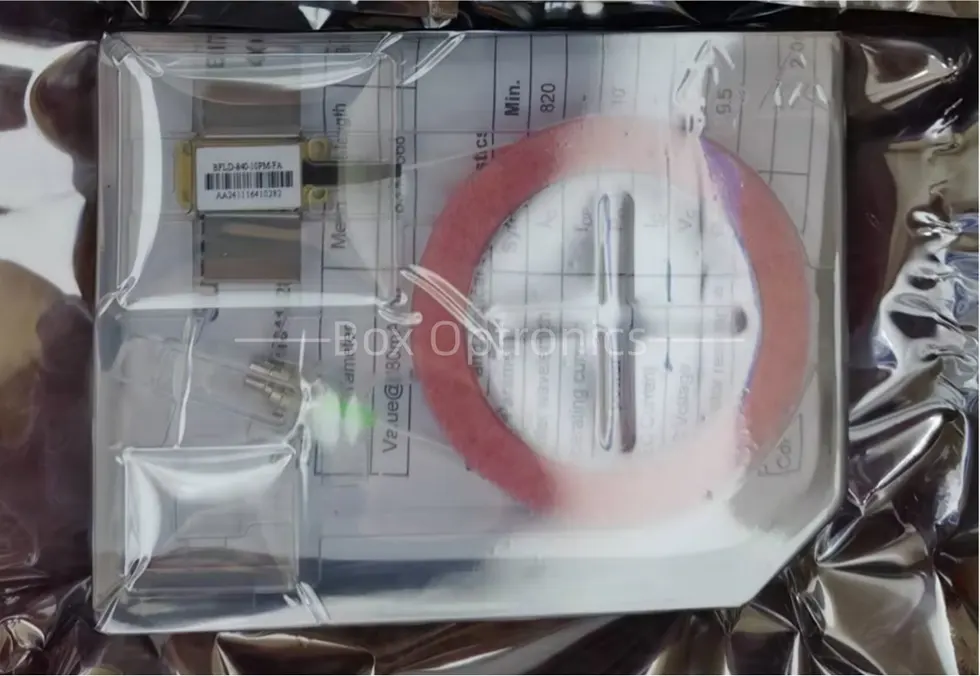

● ప్యాకింగ్ ఉదాహరణ
|
|
ఉపకరణాలు |
పరిమాణం |
|
1 |
1512nm 10mW DFB 14-PIN బటర్ఫ్లై లేజర్ |
1 |
|
2 |
ఉత్పత్తి పరీక్ష నివేదిక |
1 |
* స్వతంత్ర పరికరం; అంతర్నిర్మిత డ్రైవర్ లేదు (బాహ్య డ్రైవర్ ఐచ్ఛికం).
|
పేరు |
తరంగదైర్ఘ్యం |
అవుట్పుట్ శక్తి |
ఫైబర్ రకం |
కనెక్టర్ |
పిన్-అవుట్ |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB లేజర్ డయోడ్ |
1512:1512nm 1392:1392nm 760:760nm 1683:1683nm ఇతర |
10:10mW ఇతర |
SM: సింగిల్ మోడ్ PM: పోలరైజేషన్ నిర్వహణ
|
FA: FC/APC SA: SC/APC ఇతర |
NULL:రకం 1 2:రకం 2 |
ఉదా: BFLD-1512-10SM-FA2
(ఆర్డర్ సమాచారం: 1512nm 10mW DFB 14-PIN బటర్ఫ్లై లేజర్, SM ఫైబర్తో, FC/APC కనెక్టర్టైప్2 పిన్-అవుట్).
● కోట్ నిబంధనలు
(1) EXW:
మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, Box Optronics ఉపయోగించమని సూచిస్తోంది EXW. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.
(2) DAP:
మీకు ఖాతా లేకుంటే, దయచేసి షిప్పింగ్ ఖర్చును ముందుగా చెల్లించండి ఉత్పత్తులు.
● చెల్లింపు నిబంధనలు
PayPal మరియు T/T అందుబాటులో ఉన్నాయి.
ఉత్పత్తికి దాదాపు 10 పని దినాలు పడుతుంది. (కొన్ని ఉంటే స్టాక్లో ఉంది, ఇది వేగంగా రవాణా చేయబడుతుంది.)
అంతర్జాతీయ లాజిస్టిక్స్కు 3-5 పని దినాలు పట్టవచ్చు.
● పనిచేస్తున్నప్పుడు, ఈ పరికరం అధిక-తీవ్రత లేజర్ పుంజంను విడుదల చేస్తుంది; చేయండి ఫైబర్ ఎండ్ ముఖంలోకి నేరుగా చూడకండి, అలా చేయడం వల్ల కంటికి గాయం కావచ్చు.
● ఈ పరికరం ఎలెక్ట్రోస్టాటిక్-సెన్సిటివ్; అందువలన, కఠినమైన కట్టుబడి ప్యాకేజింగ్ సమయంలో యాంటీ-స్టాటిక్ రక్షణ చర్యలు అవసరం, రవాణా మరియు వినియోగం. అదనంగా, నిరోధించడానికి జాగ్రత్తలు తీసుకోవాలి విద్యుత్ సరఫరా పెరుగుతుంది, అలా చేయడంలో వైఫల్యం శాశ్వత నష్టానికి దారితీయవచ్చు పరికరం (ఉదా., సరైన పరికరాలు గ్రౌండింగ్ మరియు యాంటీ స్టాటిక్ ధరించడం మణికట్టు పట్టీ).
● ఆప్టికల్ ఫైబర్స్ పెళుసుగా ఉంటాయి; పరికరాన్ని లాగడానికి ఫైబర్ని ఉపయోగించవద్దు. పరికరాన్ని దాని సాకెట్ నుండి చొప్పించేటప్పుడు లేదా తీసివేసేటప్పుడు, దానిపై ఒత్తిడి చేయవద్దు లేదా పరికరం హౌసింగ్ వెనుక ఉన్న స్లీవ్పై లాగండి. పరికరాల కోసం కనెక్టర్లతో అమర్చబడి, పరికరం మరియు ఫైబర్ కనెక్టర్ రెండూ ఉండేలా చూసుకోండి సంస్థాపన లేదా తొలగింపు సమయంలో ఏకకాలంలో ఎత్తివేయబడతాయి.
● అన్ని భాగాలను పవర్ అప్ చేయడానికి ముందు, ముందుగా కూలర్ని యాక్టివేట్ చేయండి మరియు ఆపై చిప్ వేడెక్కడాన్ని నిరోధించడానికి పెరుగుతున్న పవర్-అప్ దశలతో కొనసాగండి మరియు ఓవర్లోడ్.
● వారంటీ వ్యవధి:
1లోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ కొనుగోలు నుండి సంవత్సరం. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.
● ఉచిత వారంటీ నుండి మినహాయింపులు:
ఉచిత వారంటీ వ్యవధిలో, ఉచిత మరమ్మత్తు లేదా భర్తీ సేవలు ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం అందించబడుతుంది. అయితే, బాక్స్ ఆప్ట్రానిక్స్ కింది వాటిలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును కలిగి ఉంది వారంటీ వ్యవధిలో కేసులు:
(1) సహజ కారకాల వల్ల కలిగే నష్టం (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాలు.
(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.
(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.
(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.
(5) హౌసింగ్పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్లు.
(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
