1. 1392nm పరిచయం 10mW DFB బటర్ఫ్లై లేజర్ డయోడ్
2. సాంకేతిక లక్షణాలు
3. ఉత్పత్తి లక్షణాలు
4. సాధారణ అప్లికేషన్లు
5. ఉత్పత్తి వివరాలు
6. ఆర్డరింగ్ సమాచారం
7. డేటాషీట్ మరియు టెస్ట్షీట్
8. కోట్ మరియు చెల్లింపు నిబంధనలు
9. ప్రధాన సమయం
10. ఆపరేషన్ నోట్స్
11. నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ
14-పిన్ బటర్ఫ్లైతో 1392nm DFB ఫైబర్-కపుల్డ్ లేజర్ ప్యాకేజీ, సెంట్రల్ వేవ్ లెంగ్త్ 1392nm, సాధారణ అవుట్పుట్ పవర్ 10mW. అంతర్నిర్మిత TEC, థర్మిస్టర్, మరియు మానిటర్ PD, SM ఫైబర్ లేదా PM ఫైబర్కు మద్దతు ఇస్తుంది. ఇది ప్రధానంగా ఉపయోగించబడుతుంది H2O సెన్సింగ్, ఆప్టికల్ సాధనాలు మరియు పరీక్ష కాంతి వనరులలో. గమనిక: వైర్ ద్వారా సరైన PIN నిర్వచనం, TEC నియంత్రణలో ఫైబర్ ముగింపును శుభ్రంగా ఉంచండి. ఓవర్-వోల్టేజ్, ఓవర్-కరెంట్, ESD, అధిక-ఉష్ణోగ్రత టంకం మరియు అధికం ఫైబర్ బెండింగ్ నిషేధించబడింది.
|
పరామితి |
చిహ్నం |
పరిస్థితి |
కనిష్ట |
టైప్ చేయండి. |
గరిష్టంగా |
యూనిట్ |
|
ఆపరేటింగ్ తరంగదైర్ఘ్యం |
λ |
CW, 25℃ |
1391 |
1392 |
1393 |
nm |
|
ఆప్టికల్ అవుట్పుట్ పవర్ |
PF |
— |
— |
10 |
— |
mW |
|
థ్రెషోల్డ్ కరెంట్ |
ITH |
25℃ |
— |
8 |
15 |
mA |
|
ఆపరేటింగ్ కరెంట్ |
IOP |
CW |
— |
— |
90 |
mA |
|
ఆపరేటింగ్ వోల్టేజ్ |
VOP |
25℃ |
— |
1.1 |
2.0 |
V |
|
సైడ్ మోడ్ అణచివేత నిష్పత్తి |
SMSR |
— |
35 |
40 |
— |
dB |
|
ఆప్టికల్ ఐసోలేషన్ |
ISO |
25℃ |
35 |
— |
— |
dB |
|
స్పెక్ట్రల్ వెడల్పు (-20 dB) |
Δλ |
— |
— |
0.1 |
1.0 |
nm |
|
ధ్రువణ విలుప్తం నిష్పత్తి |
ER |
PM ఫైబర్ |
18 |
— |
— |
dB |
|
తరంగదైర్ఘ్యం ఉష్ణోగ్రత. గుణకం |
△λ/△T |
— |
— |
0.08 |
0.12 |
nm/C |
|
మానిటర్ కరెంట్ |
IMON |
VRM=5V |
50 |
— |
1500 |
uA |
|
MPD డార్క్ కరెంట్ |
ID |
VRM=5V |
— |
— |
50 |
uA |
|
థర్మిస్టర్ నిరోధకత |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
థర్మిస్టర్ బి-విలువ |
β |
25℃/80℃ |
— |
3950 |
— |
K |
● అధిక పనితీరు, బహుళ-క్వాంటం వెల్ (MQW) పంపిణీ-అభిప్రాయం (DFB) లేజర్;
● SMF-28e లేదా PM1550 ఫైబర్;
● పరిశ్రమ ప్రామాణిక హెర్మెటిక్లీ సీల్డ్ 14 పిన్ సీతాకోకచిలుక ప్యాకేజీ;
● అంతర్నిర్మిత TEC మరియు PD.
● ఫైబర్ ఆప్టిక్ పంపిణీ చేయబడింది సెన్సింగ్;
● ఫైబర్ ఆప్టిక్ కమ్యూనికేషన్ పరీక్ష పరికరాలు
● నీటి ఆవిరి ఏకాగ్రత గుర్తింపు;
● కోసం కోర్ లైట్ సోర్స్ TDLAS (ట్యూనబుల్ డయోడ్ లేజర్ అబ్సార్ప్షన్ స్పెక్ట్రోస్కోపీ) వ్యవస్థలు;
● పరిశోధన & ప్రయోగశాల వాయిద్యాలు.

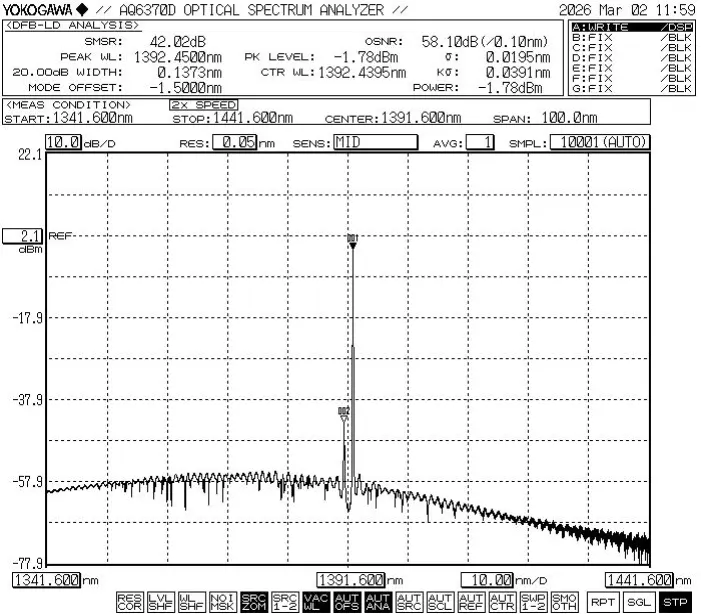

● సాధారణ స్పెక్ట్రం: 1392nm, +/-1nm WL టాలరెన్స్.

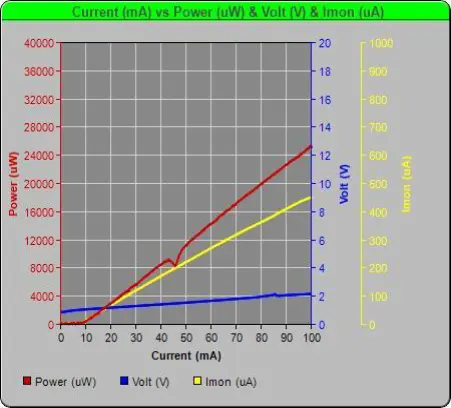

● PIV-1392nm 10mW DFB బటర్ఫ్లై లేజర్ డయోడ్

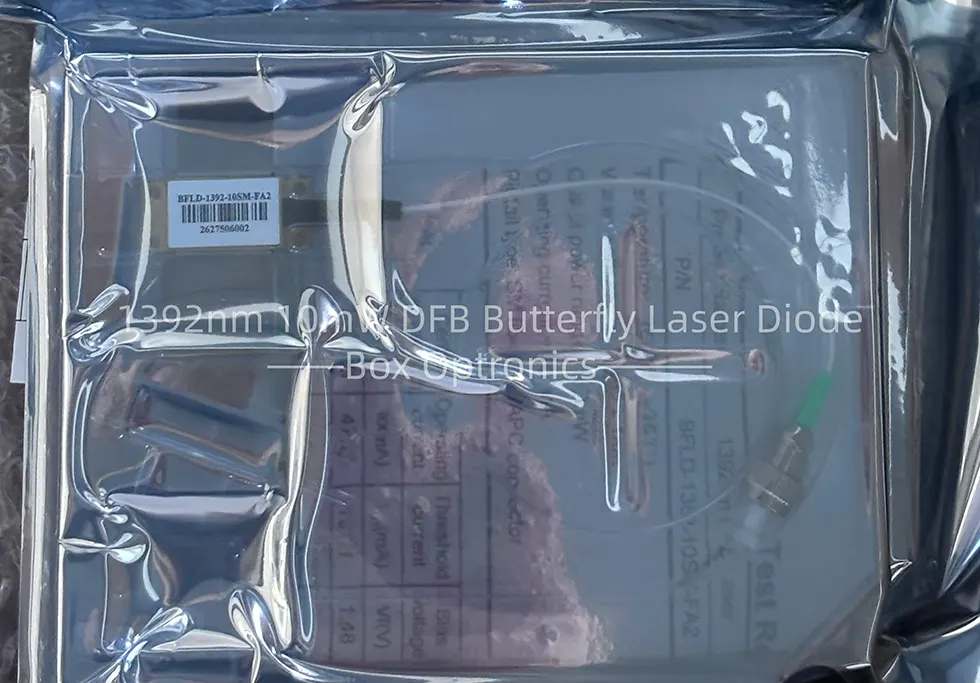

● ప్యాకింగ్ ఉదాహరణ
|
|
ఉపకరణాలు |
పరిమాణం |
|
1 |
1392nm 10mW DFB బటర్ఫ్లై లేజర్ డయోడ్ |
1 |
|
2 |
ఉత్పత్తి పరీక్ష నివేదిక |
1 |
|
పేరు |
తరంగదైర్ఘ్యం |
అవుట్పుట్ శక్తి |
ఫైబర్ రకం |
కనెక్టర్ |
పిన్-అవుట్ |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB లేజర్ డయోడ్ |
1392:1392nm 760:760nm 1683:1683nm ఇతర |
10:10mW ఇతర |
SM: సింగిల్ మోడ్ PM: పోలరైజేషన్ నిర్వహణ
|
FA: FC/APC SA: SC/APC ఇతర |
NULL:రకం 1 2:రకం 2 |
ఉదా: BFLD-1392-10SM-FA2
(ఆర్డర్ సమాచారం: 1392nm 10mW DFB బటర్ఫ్లై లేజర్ డయోడ్, SMతో ఫైబర్, FC/APC కనెక్టర్, టైప్2 పిన్-అవుట్).
● కోట్ నిబంధనలు
(1) EXW:
మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, Box Optronics ఉపయోగించమని సూచిస్తోంది EXW. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.
(2) DAP:
మీకు ఖాతా లేకుంటే, దయచేసి షిప్పింగ్ ఖర్చును ముందుగా చెల్లించండి ఉత్పత్తులు.
(3) ఇతర
● చెల్లింపు నిబంధనలు
PayPal మరియు T/T అందుబాటులో ఉన్నాయి.
ఉత్పత్తికి దాదాపు 10 పని దినాలు పడుతుంది. (కొన్ని ఉంటే స్టాక్లో ఉంది, ఇది వేగంగా రవాణా చేయబడుతుంది.)
అంతర్జాతీయ లాజిస్టిక్స్కు 3-5 పని దినాలు పట్టవచ్చు.
● పనిచేస్తున్నప్పుడు, ఈ పరికరం అధిక-తీవ్రత లేజర్ పుంజంను విడుదల చేస్తుంది; చేయండి ఫైబర్ ఎండ్ ముఖంలోకి నేరుగా చూడకండి, అలా చేయడం వల్ల కంటికి గాయం కావచ్చు.
● ఈ పరికరం ఎలెక్ట్రోస్టాటిక్-సెన్సిటివ్; అందువలన, కఠినమైన కట్టుబడి ప్యాకేజింగ్ సమయంలో యాంటీ-స్టాటిక్ రక్షణ చర్యలు అవసరం, రవాణా మరియు వినియోగం. అదనంగా, నిరోధించడానికి జాగ్రత్తలు తీసుకోవాలి విద్యుత్ సరఫరా పెరుగుతుంది, అలా చేయడంలో వైఫల్యం శాశ్వత నష్టానికి దారితీయవచ్చు పరికరం (ఉదా., సరైన పరికరాలు గ్రౌండింగ్ మరియు యాంటీ స్టాటిక్ ధరించడం మణికట్టు పట్టీ).
● నిరోధించడానికి ఉత్పత్తి యొక్క ఆపరేటింగ్ సర్క్యూట్ యొక్క స్థిరత్వాన్ని ధృవీకరించండి పల్స్ ప్రవాహాల వల్ల కలిగే నష్టం.
● ఆప్టికల్ ఫైబర్స్ పెళుసుగా ఉంటాయి; పరికరాన్ని లాగడానికి ఫైబర్ని ఉపయోగించవద్దు. పరికరాన్ని దాని సాకెట్ నుండి చొప్పించేటప్పుడు లేదా తీసివేసేటప్పుడు, దానిపై ఒత్తిడి చేయవద్దు లేదా పరికరం హౌసింగ్ వెనుక ఉన్న స్లీవ్పై లాగండి. పరికరాల కోసం కనెక్టర్లతో అమర్చబడి, పరికరం మరియు ఫైబర్ కనెక్టర్ రెండూ ఉండేలా చూసుకోండి సంస్థాపన లేదా తొలగింపు సమయంలో ఏకకాలంలో ఎత్తివేయబడతాయి.
● పిన్లకు టంకం అవసరమైతే, టంకం ఉష్ణోగ్రత తప్పనిసరిగా ఉండకూడదు 260 ° C కంటే ఎక్కువ, మరియు టంకం సమయం 10 సెకన్లు మించకూడదు. ప్రత్యేకం కింది వాటికి శ్రద్ధ ఉండాలి: టంకం ప్రక్రియ సమయంలో, ది పరికరం తప్పనిసరిగా శక్తి లేని స్థితిలో ఉండాలి మరియు టంకం ఇనుము సరిగ్గా ఉండాలి గ్రౌన్దేడ్.
● పరికరాన్ని ఉపయోగిస్తున్నప్పుడు, ఆపరేటింగ్ వోల్టేజీకి ఖచ్చితంగా కట్టుబడి ఉండండి మరియు డేటాషీట్లో పేర్కొన్న ప్రస్తుత పరిధులు. కీలక పారామితులు-ఇత్తో సహా (థ్రెషోల్డ్ కరెంట్), Iop గరిష్టం (గరిష్ట ఆపరేటింగ్ కరెంట్), Vop గరిష్టం (గరిష్టం ఆపరేటింగ్ వోల్టేజ్), మరియు λc (సెంటర్ వేవ్లెంగ్త్)-సూచించబడాలి ప్రత్యేకంగా రవాణా సమయంలో అందించిన పరీక్ష నివేదికలో. గమనిక:ఆపరేషన్ సంపూర్ణ గరిష్ట రేటింగ్లకు మించి పరికరానికి శాశ్వత నష్టం కలిగించవచ్చు.
● వారంటీ వ్యవధి:
1లోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ కొనుగోలు నుండి సంవత్సరం. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.
● ఉచిత వారంటీ నుండి మినహాయింపులు:
ఉచిత వారంటీ వ్యవధిలో, ఉచిత మరమ్మత్తు లేదా భర్తీ సేవలు ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం అందించబడుతుంది. అయితే, బాక్స్ ఆప్ట్రానిక్స్ కింది వాటిలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును కలిగి ఉంది వారంటీ వ్యవధిలో కేసులు:
(1) సహజ కారకాల వల్ల కలిగే నష్టం (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాలు.
(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.
(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.
(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.
(5) హౌసింగ్పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్లు.
(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
