1. 1567nm పరిచయం DFB బటర్ఫ్లై లేజర్ డయోడ్
2. సాంకేతిక లక్షణాలు
3. ఉత్పత్తి లక్షణాలు
4. సాధారణ అప్లికేషన్లు
5. ఉత్పత్తి వివరాలు
6. ఆర్డరింగ్ సమాచారం
7. డేటాషీట్ మరియు టెస్ట్షీట్
8. కోట్ మరియు చెల్లింపు నిబంధనలు
9. ప్రధాన సమయం
10. ఆపరేషన్ నోట్స్
11. నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ
మల్టీ-క్వాంటమ్తో 1567nm DFB బటర్ఫ్లై లేజర్ డయోడ్ బాగా DFB నిర్మాణం మరియు 14-పిన్ బటర్ఫ్లై ప్యాకేజీ. ఇది TECని అనుసంధానిస్తుంది మరియు థర్మిస్టర్, SMF 28e సింగిల్ మోడ్ లేదా పోలరైజేషన్ మెయింటైనింగ్ ఫైబర్కు మద్దతు ఇస్తుంది అవుట్పుట్, సాధారణ 10mW అవుట్పుట్ పవర్తో, ఆపరేటింగ్ ఉష్ణోగ్రత -20~+70℃, RoHS కంప్లైంట్. ESDని గమనించండి రక్షణ, మరియు సంపూర్ణ గరిష్ట రేటింగ్లను మించకూడదు.
|
పరామితి |
చిహ్నం |
పరిస్థితి |
కనిష్ట |
టైప్ చేయండి. |
గరిష్టంగా |
యూనిట్ |
|
ఆపరేటింగ్ తరంగదైర్ఘ్యం |
λ |
CW, 25℃ |
1566 |
1567 |
1568 |
nm |
|
ఆప్టికల్ అవుట్పుట్ పవర్ |
PF |
— |
— |
10 |
— |
mW |
|
థ్రెషోల్డ్ కరెంట్ |
ITH |
25℃ |
— |
8 |
15 |
mA |
|
ఆపరేటింగ్ కరెంట్ |
IOP |
CW |
— |
— |
90 |
mA |
|
ఆపరేటింగ్ వోల్టేజ్ |
VOP |
25℃ |
— |
1.1 |
2.0 |
V |
|
సైడ్ మోడ్ అణచివేత నిష్పత్తి |
SMSR |
— |
35 |
40 |
— |
dB |
|
ఆప్టికల్ ఐసోలేషన్ |
ISO |
25℃ |
35 |
— |
— |
dB |
|
వర్ణపట వెడల్పు |
Δλ |
— |
— |
4 |
10 |
MHz |
|
ధ్రువణ విలుప్తం నిష్పత్తి |
ER |
PM ఫైబర్ |
18 |
— |
— |
dB |
|
తరంగదైర్ఘ్యం ఉష్ణోగ్రత. గుణకం |
△λ/△T |
— |
— |
0.08 |
0.12 |
nm/C |
|
మానిటర్ కరెంట్ |
IMON |
VRM=5V |
50 |
— |
1500 |
μA |
|
MPD డార్క్ కరెంట్ |
ID |
VRM=5V |
— |
— |
50 |
μA |
|
థర్మిస్టర్ నిరోధకత |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
థర్మిస్టర్ బి-విలువ |
β |
25℃/80℃ |
— |
3950 |
— |
K |
● బహుళ-క్వాంటం బాగా (MQW) డిస్ట్రిబ్యూటెడ్ ఫీడ్బ్యాక్ (DFB) లేజర్లు;
● ఫైబర్ రకం SMF-28e లేదా PM ఫైబర్ కావచ్చు;
● 14-పిన్ అధిక స్థిరత్వంతో సీతాకోకచిలుక ప్యాకేజీ;
● స్థిరమైన 10mW అవుట్పుట్, అధిక SMSR మరియు మంచి ఆప్టికల్ ఐసోలేషన్.
● ఆప్టికల్ ఫైబర్ సెన్సార్;
● కాంతి మూలం;
● కార్బన్ మోనాక్సైడ్ CO వాయువు సెన్సింగ్;
● మధ్యస్థ & సుదూర ఫైబర్ కమ్యూనికేషన్ మరియు టెస్టింగ్ సిస్టమ్స్.
1. ఉత్పత్తి వివరాలు-1567nm DFB బటర్ఫ్లై లేజర్ డయోడ్
● ప్యాకేజీ డ్రాయింగ్&పిన్-అవుట్ డెఫినిషన్(యూనిట్:మిమీ)-1567nm DFB బటర్ఫ్లై లేజర్ డయోడ్

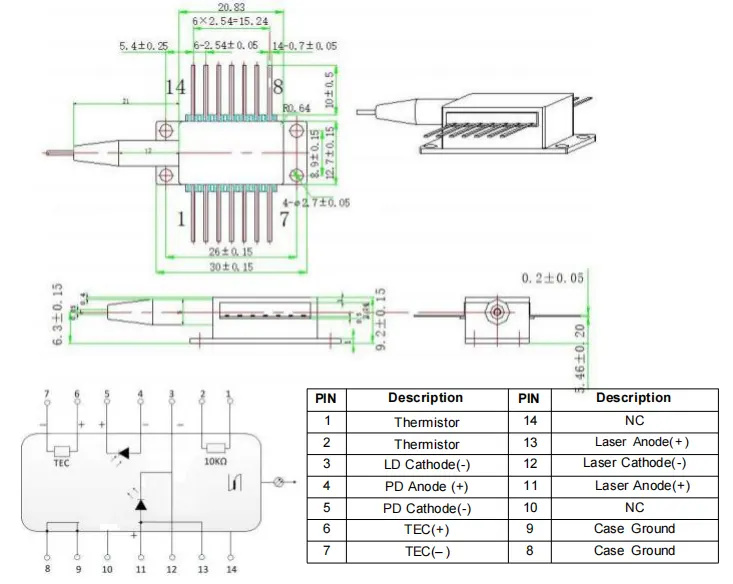

>>>టైప్1 పిన్-అవుట్

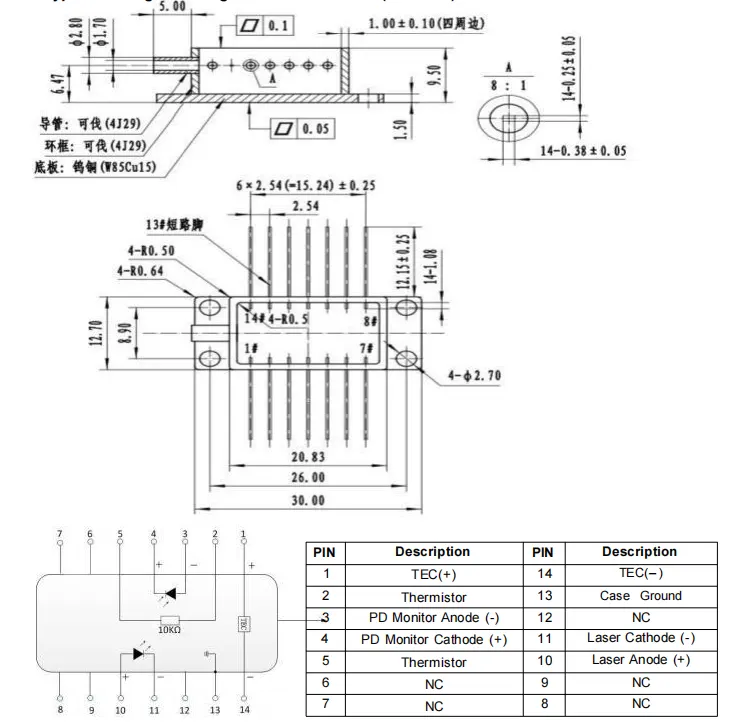

>>>టైప్2 పిన్-అవుట్
|
పేరు |
తరంగదైర్ఘ్యం |
అవుట్పుట్ శక్తి |
ఫైబర్ రకం |
కనెక్టర్ |
పిన్-అవుట్ |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB లేజర్ డయోడ్ |
1567:1567nm 1392:1392nm 760:760nm 1683:1683nm ఇతర |
10:10mW ఇతర |
SM: సింగిల్ మోడ్ PM: పోలరైజేషన్ నిర్వహణ
|
FA: FC/APC SA: SC/APC ఇతర |
NULL:రకం 1 2:రకం 2 |
ఉదా: BFLD-1567-10SM-FA
(ఆర్డర్ సమాచారం: 1567nm DFB బటర్ఫ్లై లేజర్ డయోడ్, 14-పిన్ బటర్ఫ్లై ప్యాకేజీ, 10mW అవుట్పుట్ పవర్, SM ఫైబర్తో, FC/APC కనెక్టర్, టైప్1 పిన్-అవుట్).
● కోట్ నిబంధనలు
(1) EXW:
మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, Box Optronics ఉపయోగించమని సూచిస్తోంది EXW. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.
(2) DAP:
మీకు ఖాతా లేకుంటే, దయచేసి షిప్పింగ్ ఖర్చును ముందుగా చెల్లించండి ఉత్పత్తులు.
● చెల్లింపు నిబంధనలు
PayPal మరియు T/T అందుబాటులో ఉన్నాయి.
ఉత్పత్తికి దాదాపు 10 పని దినాలు పడుతుంది. (కొన్ని ఉంటే స్టాక్లో ఉంది, ఇది వేగంగా రవాణా చేయబడుతుంది.)
అంతర్జాతీయ లాజిస్టిక్స్కు 3-5 పని దినాలు పట్టవచ్చు.
● పనిచేస్తున్నప్పుడు, ఈ పరికరం అధిక-తీవ్రత లేజర్ పుంజంను విడుదల చేస్తుంది; చేయండి ఫైబర్ ఎండ్ ముఖంలోకి నేరుగా చూడకండి, అలా చేయడం వల్ల కంటికి గాయం కావచ్చు.
● ఈ పరికరం ఎలెక్ట్రోస్టాటిక్-సెన్సిటివ్; అందువలన, కఠినమైన కట్టుబడి ప్యాకేజింగ్ సమయంలో యాంటీ-స్టాటిక్ రక్షణ చర్యలు అవసరం, రవాణా మరియు వినియోగం. అదనంగా, నిరోధించడానికి జాగ్రత్తలు తీసుకోవాలి విద్యుత్ సరఫరా పెరుగుతుంది, అలా చేయడంలో వైఫల్యం శాశ్వత నష్టానికి దారితీయవచ్చు పరికరం (ఉదా., సరైన పరికరాలు గ్రౌండింగ్ మరియు యాంటీ స్టాటిక్ ధరించడం మణికట్టు పట్టీ).
● ఆప్టికల్ ఫైబర్స్ పెళుసుగా ఉంటాయి; పరికరాన్ని లాగడానికి ఫైబర్ని ఉపయోగించవద్దు. పరికరాన్ని దాని సాకెట్ నుండి చొప్పించేటప్పుడు లేదా తీసివేసేటప్పుడు, దానిపై ఒత్తిడి చేయవద్దు లేదా పరికరం హౌసింగ్ వెనుక ఉన్న స్లీవ్పై లాగండి. పరికరాల కోసం కనెక్టర్లతో అమర్చబడి, పరికరం మరియు ఫైబర్ కనెక్టర్ రెండూ ఉండేలా చూసుకోండి సంస్థాపన లేదా తొలగింపు సమయంలో ఏకకాలంలో ఎత్తివేయబడతాయి.
● పిన్లకు టంకం అవసరమైతే, టంకం ఉష్ణోగ్రత తప్పనిసరిగా ఉండకూడదు 260 ° C కంటే ఎక్కువ, మరియు టంకం సమయం 10 సెకన్లు మించకూడదు. ప్రత్యేకం కింది వాటికి శ్రద్ధ ఉండాలి: టంకం ప్రక్రియ సమయంలో, ది పరికరం తప్పనిసరిగా శక్తి లేని స్థితిలో ఉండాలి మరియు టంకం ఇనుము సరిగ్గా ఉండాలి గ్రౌన్దేడ్.
● అన్ని భాగాలను పవర్ అప్ చేయడానికి ముందు, ముందుగా కూలర్ని యాక్టివేట్ చేయండి మరియు ఆపై చిప్ వేడెక్కడాన్ని నిరోధించడానికి పెరుగుతున్న పవర్-అప్ దశలతో కొనసాగండి మరియు ఓవర్లోడ్.
2. నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ-1567nm DFB బటర్ఫ్లై లేజర్ డయోడ్
● వారంటీ వ్యవధి:
1లోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ కొనుగోలు నుండి సంవత్సరం. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.
● ఉచిత వారంటీ నుండి మినహాయింపులు:
ఉచిత వారంటీ వ్యవధిలో, ఉచిత మరమ్మత్తు లేదా భర్తీ సేవలు ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం అందించబడుతుంది. అయితే, బాక్స్ ఆప్ట్రానిక్స్ కింది వాటిలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును కలిగి ఉంది వారంటీ వ్యవధిలో కేసులు:
(1) సహజ కారకాల వల్ల కలిగే నష్టం (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాలు.
(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.
(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.
(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.
(5) హౌసింగ్పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్లు.
(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
