1. 1683nm పరిచయం 10mW ఫైబర్ కపుల్డ్ లేజర్
2. సాంకేతిక లక్షణాలు
3. ఉత్పత్తి లక్షణాలు
4. సాధారణ అప్లికేషన్లు
5. ఉత్పత్తి వివరాలు
6. ఆర్డరింగ్ సమాచారం

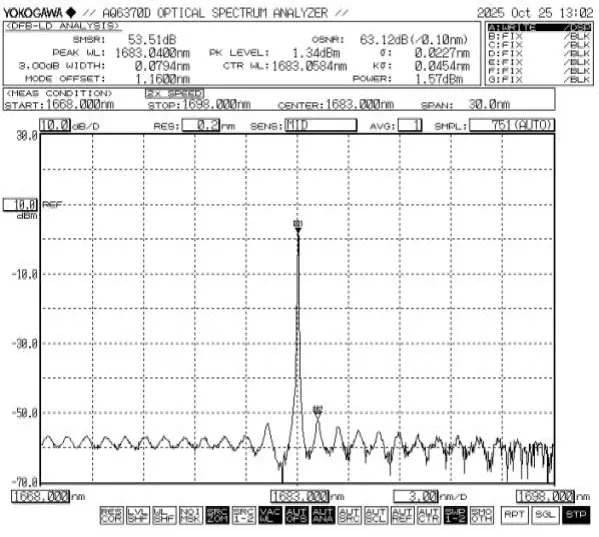

7. డేటాషీట్ మరియు టెస్ట్షీట్
8. కోట్ మరియు చెల్లింపు నిబంధనలు
9. ప్రధాన సమయం
10. ఆపరేషన్ నోట్స్
11. నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ

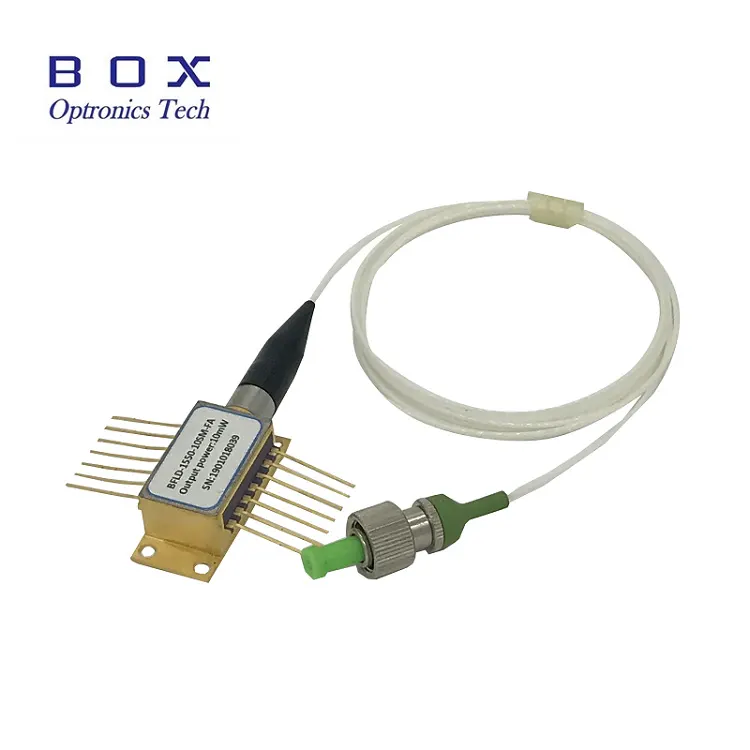

1683nm 10mW ఫైబర్ కపుల్డ్ లేజర్ MQW DFBని స్వీకరించింది చిప్, కేంద్ర తరంగదైర్ఘ్యం 1683nm, తరంగదైర్ఘ్యం సహనం +/-1nm, సాధారణ అవుట్పుట్ పవర్ 10mW, 14-పిన్ BTF ప్యాకేజీ, Telcordia GR-468 మరియు RoHSకి అనుగుణంగా. తో సింగిల్-మోడ్ ఫైబర్ మరియు FC/APC కనెక్టర్, ఇది TDLAS మరియు C2H6 గ్యాస్లకు అనువైనది గుర్తింపు వ్యవస్థలు.
|
పరామితి |
చిహ్నం |
పరిస్థితి |
కనిష్ట |
టైప్ చేయండి. |
గరిష్టంగా |
యూనిట్ |
|
కేంద్ర తరంగదైర్ఘ్యం |
λc |
TL=15～35℃ CW |
1682 |
1683 |
1684 |
nm |
|
ఆప్టికల్ అవుట్పుట్ పవర్ |
PO |
TL=15～35℃ CW |
- |
10 |
- |
mW |
|
థ్రెషోల్డ్ కరెంట్ |
ITH |
CW |
15 |
- |
25 |
mA |
|
LD ఫార్వర్డ్ కరెంట్ |
IF |
PF = రేటెడ్ పవర్ |
- |
80 |
120 |
mA |
|
LD ఫార్వర్డ్ వోల్టేజ్ |
VF |
PF=రేటెడ్ పవర్ |
- |
- |
2.5 |
V |
|
సైడ్-మోడ్ అణచివేత నిష్పత్తి |
SMSR |
CW |
35 |
40 |
- |
dB |
|
ఆప్టికల్ ఐసోలేషన్ |
- |
-10 < TC < +70℃ |
30 |
35 |
- |
dB |
|
ప్రతిస్పందనను పర్యవేక్షించండి |
IM/PF |
- |
- |
1 |
20 |
uA/mW |
|
ప్రతిస్పందనను పర్యవేక్షించండి స్థిరత్వం |
- |
- |
- |
- |
20 |
% |
|
డార్క్ కరెంట్ని పర్యవేక్షించండి |
ID |
- |
- |
- |
50 |
nA |
|
TEC కరెంట్ |
ITEC |
TL = 25℃, TC = 70℃ |
- |
0.6 |
1.5 |
A |
|
TEC వోల్టేజ్ |
VTEC |
TL = 25℃, TC = 70℃ |
- |
1.3 |
3.5 |
V |
|
TEC విద్యుత్ వినియోగం |
P |
TC = 75℃ |
- |
- |
5 |
W |
|
థర్మిస్టర్ నిరోధకత |
RTH |
TC = 25℃ |
9.5 |
10 |
10.5 |
కోమ్ |
|
థర్మిస్టర్ బి స్థిరాంకం |
BTH |
TC = 25℃ |
- |
3900 |
- |
K |
|
అల. ఉష్ణోగ్రత. గుణకం |
Δλ/ΔT |
0℃ |
- |
- |
0.12 |
nm/℃ |
|
అల. ప్రస్తుత గుణకం |
Δλ/ΔΙ |
20℃ |
- |
- |
0.015 |
nm/mA |
● అధిక స్థిరమైన 10mW ఆప్టికల్ అవుట్పుట్;
● పరిశ్రమ ప్రమాణం, 14PIN సీతాకోకచిలుక ప్యాకేజీ;
● అంతర్నిర్మిత TEC మరియు ఆప్టికల్ ఐసోలేటర్;
● మల్టీక్వాంటమ్ బాగా (MQW) పంపిణీ-ఫీడ్బ్యాక్ (DFB) లేజర్
●
● ట్యూనబుల్ డయోడ్ లేజర్ శోషణ స్పెక్ట్రోస్కోపీ;
● C2H6 మానిటరింగ్;
● పర్యావరణ గాలి నాణ్యత పర్యవేక్షణ;
● ఆప్టికల్ ఫైబర్ సెన్సింగ్ & లేజర్ గుర్తింపు.
● సాధారణ స్పెక్ట్రం: 1683nm, +/-1nm WL టాలరెన్స్.
● తరచుగా అడిగే ప్రశ్నలు
(1) ఫైబర్ రకం మరియు కనెక్టర్ స్పెసిఫికేషన్ ఏమిటి?
--స్టాండర్డ్ కాన్ఫిగరేషన్ FC/APCతో సింగిల్-మోడ్ ఫైబర్ని ఉపయోగిస్తుంది కనెక్టర్.
(2) ప్యాకేజీ రకం మరియు మౌంటు పద్ధతి ఏమిటి?
--1683nm 10mW ఫైబర్ కపుల్డ్ లేజర్ ప్రామాణిక 14-పిన్లో ఉంచబడింది సీతాకోకచిలుక ప్యాకేజీ, ప్రధాన స్రవంతి లేజర్ సాకెట్లు మరియు మౌంటుకు అనుకూలంగా ఉంటుంది అమరికలు. స్క్రూ ఫిక్సేషన్ లేదా థర్మల్ ప్యాడ్ కోసం మౌంటు రంధ్రాలు అందించబడతాయి అనుబంధం.
(3) నమూనా పరీక్ష అందుబాటులో ఉందా? భారీ సేకరణ కోసం ఏ సేవలు అందించబడతాయి?
--నమూనా పరీక్ష మరియు చిన్న-వాల్యూమ్ ట్రయల్ ఉత్పత్తికి మద్దతు ఉంది. బల్క్ ప్రొక్యూర్మెంట్ కోసం, మేము వాల్యూమ్ ధర, ఫ్యాక్టరీ పరీక్ష నివేదికలు, అనుకూలీకరించిన వాటిని అందిస్తాము పారామితులు (ఫైబర్ పొడవు, జాకెట్ రకం మరియు కనెక్టర్ రకం వంటివి).
|
పేరు |
తరంగదైర్ఘ్యం |
అవుట్పుట్ శక్తి |
ఫైబర్ రకం |
కనెక్టర్ |
పిన్-అవుట్ |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB లేజర్ డయోడ్ |
1683:1683nm 1392:1392nm 760:760nm ఇతర |
10:10mW ఇతర |
SM: సింగిల్ మోడ్ PM: పోలరైజేషన్ నిర్వహణ
|
FA: FC/APC SA: SC/APC ఇతర |
NULL:రకం 1 2:రకం 2 |
ఉదా: BFLD-1683-10SM-FA
(ఆర్డర్ సమాచారం: 1683nm 10mW ఫైబర్ కపుల్డ్ లేజర్, 14-పిన్ బటర్ఫ్లై ప్యాకేజీ, SM ఫైబర్, FC/APC కనెక్టర్తో, టైప్1 పిన్-అవుట్).
● కోట్ నిబంధనలు
(1) EXW:
మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, Box Optronics ఉపయోగించమని సూచిస్తోంది EXW. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.
(2) DAP:
మీకు ఖాతా లేకుంటే, దయచేసి షిప్పింగ్ ఖర్చును ముందుగా చెల్లించండి ఉత్పత్తులు.
(3) ఇతర
● చెల్లింపు నిబంధనలు
PayPal మరియు T/T అందుబాటులో ఉన్నాయి.
ఉత్పత్తికి దాదాపు 10 పని దినాలు పడుతుంది. (కొన్ని ఉంటే స్టాక్లో ఉంది, ఇది వేగంగా రవాణా చేయబడుతుంది.)
అంతర్జాతీయ లాజిస్టిక్స్కు 3-5 పని దినాలు పట్టవచ్చు.
● ఈ పరికరం ఎలెక్ట్రోస్టాటిక్-సెన్సిటివ్; అందువలన, కఠినమైన కట్టుబడి ప్యాకేజింగ్ సమయంలో యాంటీ-స్టాటిక్ రక్షణ చర్యలు అవసరం, రవాణా మరియు వినియోగం. అదనంగా, నిరోధించడానికి జాగ్రత్తలు తీసుకోవాలి విద్యుత్ సరఫరా పెరుగుతుంది, అలా చేయడంలో వైఫల్యం శాశ్వత నష్టానికి దారితీయవచ్చు పరికరం (ఉదా., సరైన పరికరాలు గ్రౌండింగ్ మరియు యాంటీ స్టాటిక్ ధరించడం మణికట్టు పట్టీ).
● పిన్లకు టంకం అవసరమైతే, టంకం ఉష్ణోగ్రత తప్పనిసరిగా ఉండకూడదు 260 ° C కంటే ఎక్కువ, మరియు టంకం సమయం 10 సెకన్లు మించకూడదు. ప్రత్యేకం కింది వాటికి శ్రద్ధ ఉండాలి: టంకం ప్రక్రియ సమయంలో, ది పరికరం తప్పనిసరిగా శక్తి లేని స్థితిలో ఉండాలి మరియు టంకం ఇనుము సరిగ్గా ఉండాలి గ్రౌన్దేడ్.
● పరికరాన్ని ఉపయోగిస్తున్నప్పుడు, ఆపరేటింగ్ వోల్టేజీకి ఖచ్చితంగా కట్టుబడి ఉండండి మరియు డేటాషీట్లో పేర్కొన్న ప్రస్తుత పరిధులు. కీలక పారామితులు-ఇత్తో సహా (థ్రెషోల్డ్ కరెంట్), Iop గరిష్టం (గరిష్ట ఆపరేటింగ్ కరెంట్), Vop గరిష్టం (గరిష్టం ఆపరేటింగ్ వోల్టేజ్), మరియు λc (సెంటర్ వేవ్లెంగ్త్)-సూచించబడాలి ప్రత్యేకంగా రవాణా సమయంలో అందించిన పరీక్ష నివేదికలో. గమనిక:ఆపరేషన్ సంపూర్ణ గరిష్ట రేటింగ్లకు మించి పరికరానికి శాశ్వత నష్టం కలిగించవచ్చు.
● వారంటీ వ్యవధి:
1లోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ కొనుగోలు నుండి సంవత్సరం. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.
● ఉచిత వారంటీ నుండి మినహాయింపులు:
ఉచిత వారంటీ వ్యవధిలో, ఉచిత మరమ్మత్తు లేదా భర్తీ సేవలు ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం అందించబడుతుంది. అయితే, బాక్స్ ఆప్ట్రానిక్స్ కింది వాటిలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును కలిగి ఉంది వారంటీ వ్యవధిలో కేసులు:
(1) సహజ కారకాల వల్ల కలిగే నష్టం (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాలు.
(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.
(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.
(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.
(5) హౌసింగ్పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్లు.
(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
