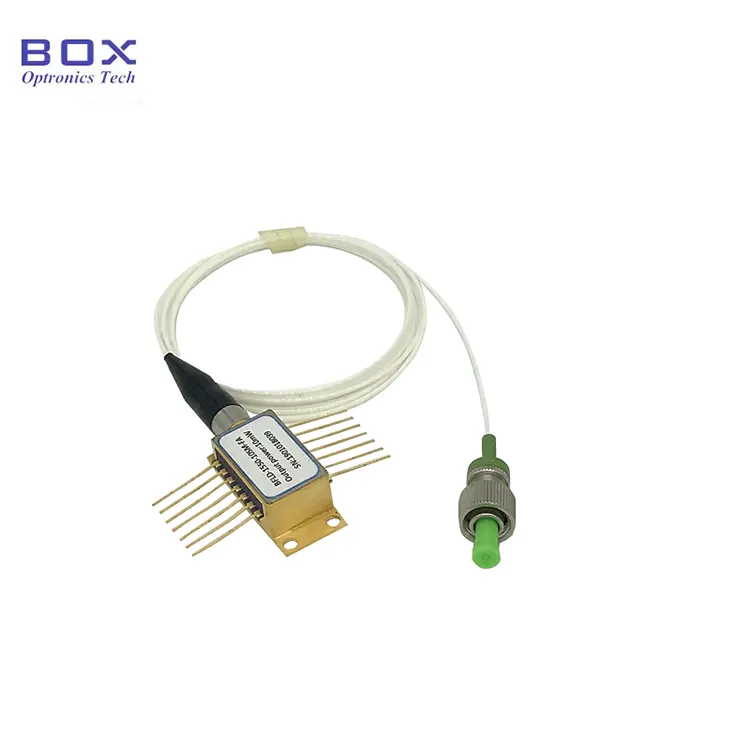

ఇది 1651nm DFB ఫైబర్-కపుల్డ్ లేజర్ డయోడ్ a మల్టీ-క్వాంటం వెల్ DFB చిప్ మరియు 14-పిన్ బటర్ఫ్లై ప్యాకేజీ. ఇది TECని అనుసంధానిస్తుంది ఉష్ణోగ్రత నియంత్రణ మరియు థర్మిస్టర్, సింగిల్-మోడ్/ ధ్రువణ-నిర్వహణకు మద్దతు ఇస్తుంది ఫైబర్ అవుట్పుట్, సాధారణ అవుట్పుట్ పవర్ 10mW మరియు మధ్య తరంగదైర్ఘ్యం 1651nm. ఫైబర్ కమ్యూనికేషన్, ఫైబర్ సెన్సింగ్, ఆప్టికల్ సాధనాలు, మరియు అంకితమైన లైట్ సోర్స్ సిస్టమ్స్, ఇది ఆపరేట్ చేయడం సులభం మరియు అత్యంత నమ్మదగినది. దయచేసి డ్రైవ్ కరెంట్, వోల్టేజ్ మరియు టంకం ఉష్ణోగ్రతను ఖచ్చితంగా నియంత్రించండి, ESD రక్షణను అందించండి మరియు సంపూర్ణ గరిష్ట రేటింగ్లను మించకుండా ఉండండి.
|
పరామితి |
చిహ్నం |
పరిస్థితి |
కనిష్ట |
టైప్ చేయండి. |
గరిష్టంగా |
యూనిట్ |
|
ఆపరేటింగ్ తరంగదైర్ఘ్యం |
λC |
CW, 25℃ |
1650 |
1651 |
1652 |
nm |
|
ఆప్టికల్ అవుట్పుట్ పవర్ |
PF |
— |
10 |
— |
— |
mW |
|
థ్రెషోల్డ్ కరెంట్ |
ITH |
25℃ |
— |
8 |
15 |
mA |
|
ఆపరేటింగ్ కరెంట్ |
IOP |
CW |
— |
— |
90 |
mA |
|
ఆపరేటింగ్ వోల్టేజ్ |
VOP |
25℃ |
— |
1.1 |
2.0 |
V |
|
సైడ్ మోడ్ అణచివేత నిష్పత్తి |
SMSR |
— |
35 |
40 |
— |
dB |
|
ఆప్టికల్ ఐసోలేషన్ |
ISO |
25℃ |
35 |
— |
— |
dB |
|
స్పెక్ట్రల్ వెడల్పు (-3 dB) |
Δλ |
— |
— |
— |
10 |
MHz |
|
ధ్రువణ విలుప్తం నిష్పత్తి |
ER |
PM ఫైబర్ |
18 |
— |
— |
dB |
|
తరంగదైర్ఘ్యం ఉష్ణోగ్రత. గుణకం |
△λ/△T |
— |
— |
0.08 |
0.12 |
nm/℃ |
|
మానిటర్ కరెంట్ |
IMON |
VRM=5V |
50 |
— |
1500 |
μA |
|
MPD డార్క్ కరెంట్ |
ID |
VRM=5V |
— |
— |
50 |
μA |
|
థర్మిస్టర్ నిరోధకత |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
థర్మిస్టర్ బి-విలువ |
β |
25℃/80℃ |
— |
3950 |
— |
K |
● మద్దతు ఇస్తుంది SMF-28e లేదా PMF-1550 ఫైబర్ కలపడం, FC/APC కనెక్టర్;
● 14-పిన్ సీతాకోకచిలుక ప్యాకేజీ;
● అంతర్నిర్మిత థర్మిస్టర్, మరియు TEC;
● వెడల్పు ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి.
● ఆప్టికల్ ఫైబర్ కమ్యూనికేషన్;
● ఆప్టికల్ పరికరం;
● CH4 మీథేన్ వాయువు విశ్లేషణ;
● ఫైబర్ ఆప్టిక్ సెన్సింగ్.
● ప్యాకేజీ డ్రాయింగ్&పిన్-అవుట్ డెఫినిషన్(యూనిట్:మిమీ)-1651nm DFB ఫైబర్ కపుల్డ్ లేజర్ డయోడ్

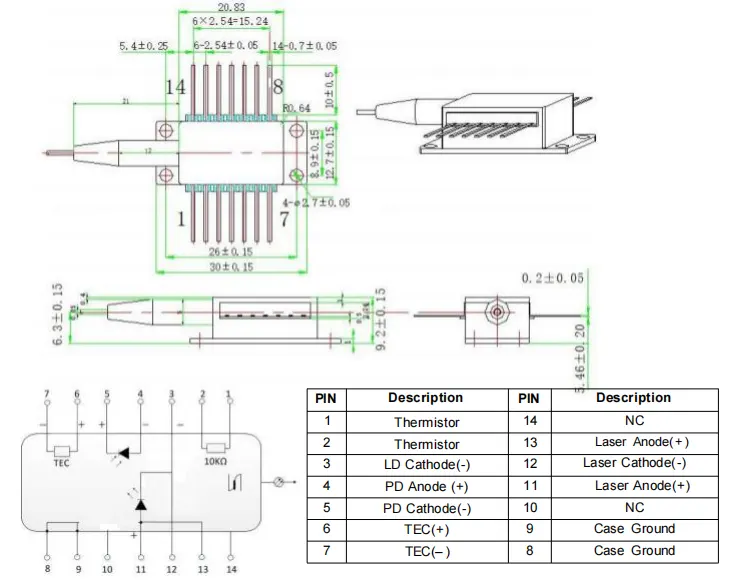

>>>టైప్1 పిన్-అవుట్

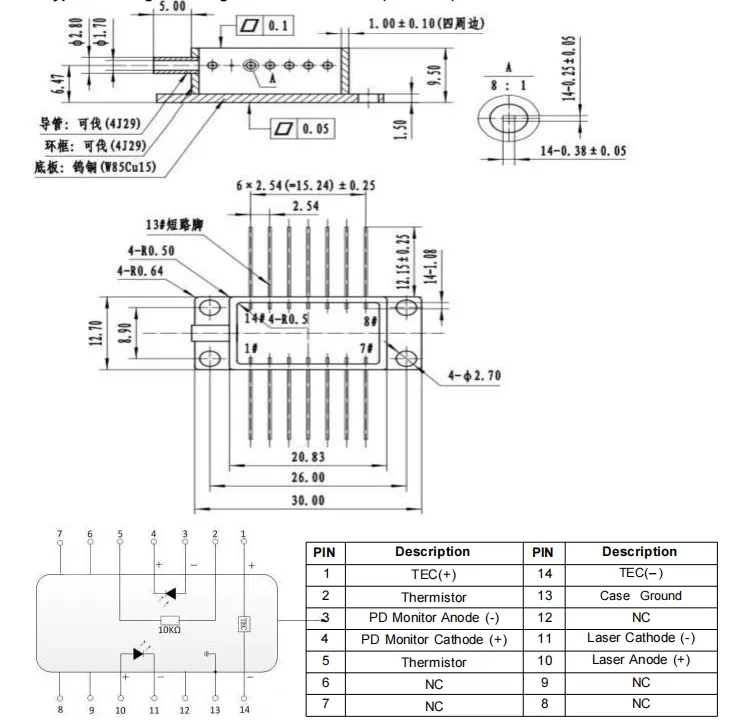

>>>టైప్2 పిన్-అవుట్
● ప్యాకింగ్ ఉదాహరణ
|
|
ఉపకరణాలు |
పరిమాణం |
|
1 |
1651nm DFB ఫైబర్ కపుల్డ్ లేజర్ డయోడ్ |
1 |
|
2 |
ఉత్పత్తి పరీక్ష నివేదిక |
1 |
* స్వతంత్ర పరికరం; అంతర్నిర్మిత డ్రైవర్ లేదు (బాహ్య డ్రైవర్ ఐచ్ఛికం).
|
పేరు |
తరంగదైర్ఘ్యం |
అవుట్పుట్ శక్తి |
ఫైబర్ రకం |
కనెక్టర్ |
పిన్-అవుట్ |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB లేజర్ డయోడ్ |
1651:1651nm 1653:1653.7nm 1392:1392nm 760:760nm 1683:1683nm ఇతర |
10:10mW ఇతర |
SM: సింగిల్ మోడ్ PM: పోలరైజేషన్ నిర్వహణ
|
FA: FC/APC SA: SC/APC ఇతర |
NULL:రకం 1 2:రకం 2 |
ఉదా: BFLD-1651-10SM-FA2
(ఆర్డర్ సమాచారం: 1651nm DFB ఫైబర్ కపుల్డ్ లేజర్ డయోడ్, 14-పిన్ బటర్ఫ్లై ప్యాకేజీ, SM ఫైబర్తో, FC/APC కనెక్టర్, టైప్2 పిన్-అవుట్).
1. కోట్ మరియు చెల్లింపు నిబంధనలు-1651nm DFB ఫైబర్ కపుల్డ్ లేజర్ డయోడ్
● కోట్ నిబంధనలు
(1) EXW:
మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, Box Optronics ఉపయోగించమని సూచిస్తోంది EXW. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.
(2) DAP:
మీకు ఖాతా లేకుంటే, దయచేసి షిప్పింగ్ ఖర్చును ముందుగా చెల్లించండి ఉత్పత్తులు.
● చెల్లింపు నిబంధనలు
PayPal మరియు T/T అందుబాటులో ఉన్నాయి.
ఉత్పత్తికి దాదాపు 10 పని దినాలు పడుతుంది. (కొన్ని ఉంటే స్టాక్లో ఉంది, ఇది వేగంగా రవాణా చేయబడుతుంది.)
అంతర్జాతీయ లాజిస్టిక్స్కు 3-5 పని దినాలు పట్టవచ్చు.
● ఈ పరికరం ఎలెక్ట్రోస్టాటిక్-సెన్సిటివ్; అందువలన, కఠినమైన కట్టుబడి ప్యాకేజింగ్ సమయంలో యాంటీ-స్టాటిక్ రక్షణ చర్యలు అవసరం, రవాణా మరియు వినియోగం. అదనంగా, నిరోధించడానికి జాగ్రత్తలు తీసుకోవాలి విద్యుత్ సరఫరా పెరుగుతుంది, అలా చేయడంలో వైఫల్యం శాశ్వత నష్టానికి దారితీయవచ్చు పరికరం (ఉదా., సరైన పరికరాలు గ్రౌండింగ్ మరియు యాంటీ స్టాటిక్ ధరించడం మణికట్టు పట్టీ).
● ఆప్టికల్ ఫైబర్స్ పెళుసుగా ఉంటాయి; పరికరాన్ని లాగడానికి ఫైబర్ని ఉపయోగించవద్దు. పరికరాన్ని దాని సాకెట్ నుండి చొప్పించేటప్పుడు లేదా తీసివేసేటప్పుడు, దానిపై ఒత్తిడి చేయవద్దు లేదా పరికరం హౌసింగ్ వెనుక ఉన్న స్లీవ్పై లాగండి. పరికరాల కోసం కనెక్టర్లతో అమర్చబడి, పరికరం మరియు ఫైబర్ కనెక్టర్ రెండూ ఉండేలా చూసుకోండి సంస్థాపన లేదా తొలగింపు సమయంలో ఏకకాలంలో ఎత్తివేయబడతాయి.
● పిన్లకు టంకం అవసరమైతే, టంకం ఉష్ణోగ్రత తప్పనిసరిగా ఉండకూడదు 260 ° C కంటే ఎక్కువ, మరియు టంకం సమయం 10 సెకన్లు మించకూడదు. ప్రత్యేకం కింది వాటికి శ్రద్ధ ఉండాలి: టంకం ప్రక్రియ సమయంలో, ది పరికరం తప్పనిసరిగా శక్తి లేని స్థితిలో ఉండాలి మరియు టంకం ఇనుము సరిగ్గా గ్రౌన్దేడ్ చేయబడాలి.
● అన్ని భాగాలను పవర్ అప్ చేయడానికి ముందు, ముందుగా కూలర్ని యాక్టివేట్ చేయండి మరియు ఆపై చిప్ వేడెక్కడాన్ని నిరోధించడానికి పెరుగుతున్న పవర్-అప్ దశలతో కొనసాగండి మరియు ఓవర్లోడ్.
● వారంటీ వ్యవధి:
1లోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ కొనుగోలు నుండి సంవత్సరం. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.
● ఉచిత వారంటీ నుండి మినహాయింపులు:
ఉచిత వారంటీ వ్యవధిలో, ఉచిత మరమ్మత్తు లేదా భర్తీ సేవలు ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం అందించబడుతుంది. అయితే, బాక్స్ ఆప్ట్రానిక్స్ కింది వాటిలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును కలిగి ఉంది వారంటీ వ్యవధిలో కేసులు:
(1) సహజ కారకాల వల్ల కలిగే నష్టం (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాలు.
(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.
(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.
(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.
(5) హౌసింగ్పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్లు.
(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
