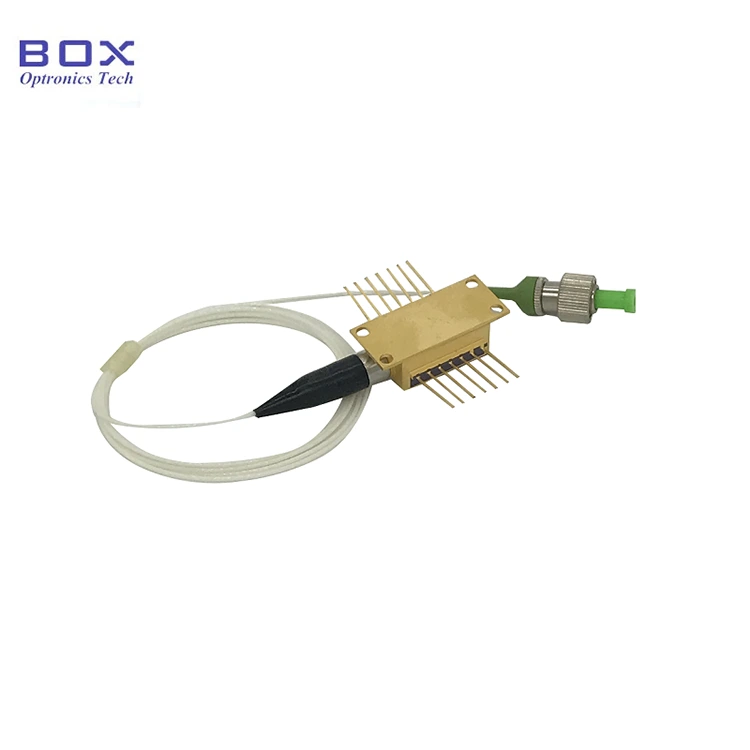

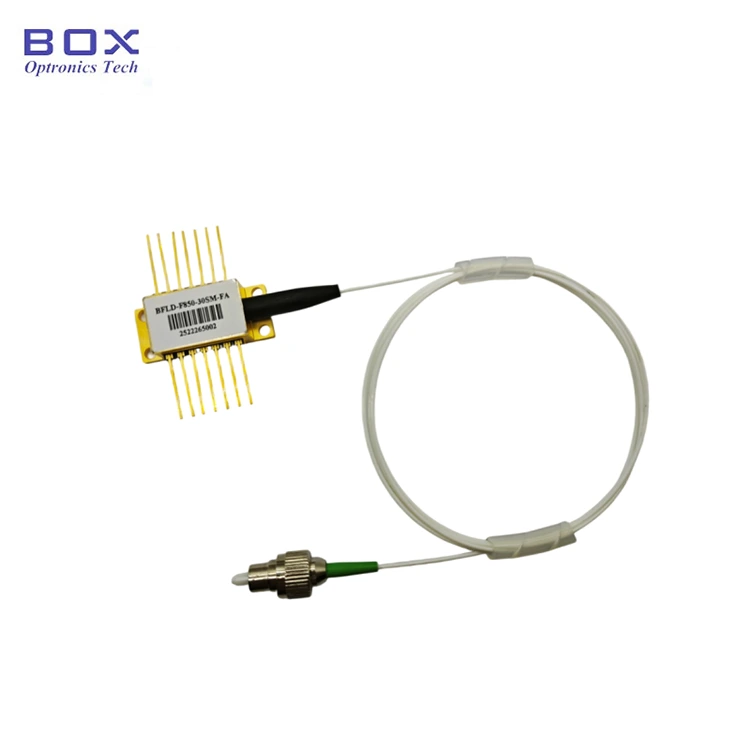

ఇది ఒక LAN-WDM 10mW ఫైబర్ కపుల్డ్ లేజర్ అంతర్నిర్మిత TECని అనుసంధానించే పరిశ్రమ-ప్రామాణిక 14-పిన్ బటర్ఫ్లై ప్యాకేజీ, ఆప్టికల్ ఐసోలేటర్ మరియు థర్మిస్టర్. ఇది 10mW అవుట్పుట్ పవర్, +/-1nm వరకు ఉంటుంది తరంగదైర్ఘ్యం సహనం, మరియు తక్కువ థ్రెషోల్డ్ కరెంట్. ఇది C/DWDM సిస్టమ్లకు అనువైనది, ఫైబర్ ఆప్టికల్ సెన్సార్లు మరియు లేజర్ సోర్స్ అప్లికేషన్లు.
|
పరామితి |
చిహ్నం |
పరిస్థితి |
కనిష్ట |
టైప్ చేయండి. |
గరిష్టంగా |
యూనిట్ |
|
కేంద్ర తరంగదైర్ఘ్యం |
λc |
TL=15～35℃ CW |
λc-1 |
λc |
λc+1 |
nm |
|
ఆప్టికల్ అవుట్పుట్ పవర్ |
PO |
TL=15～35℃ CW |
10 |
- |
- |
mW |
|
థ్రెషోల్డ్ కరెంట్ |
ITH |
CW |
- |
9 |
13 |
mA |
|
LD ఫార్వర్డ్ కరెంట్ |
IF |
PF = రేటెడ్ పవర్ |
- |
80 |
100 |
mA |
|
LD ఫార్వర్డ్ వోల్టేజ్ |
VF |
PF=రేటెడ్ పవర్ |
- |
- |
1.5 |
V |
|
సైడ్-మోడ్ అణచివేత నిష్పత్తి |
SMSR |
CW |
35 |
40 |
- |
dB |
|
ఆప్టికల్ ఐసోలేషన్ |
- |
-10 < TC < +70℃ |
30 |
35 |
- |
dB |
|
ప్రతిస్పందనను పర్యవేక్షించండి |
IM/PF |
- |
- |
1 |
20 |
μA/mW |
|
ప్రతిస్పందనను పర్యవేక్షించండి స్థిరత్వం |
- |
- |
- |
- |
20 |
% |
|
డార్క్ కరెంట్ని పర్యవేక్షించండి |
ID |
VPD=5V |
- |
- |
50 |
nA |
|
TEC కరెంట్ |
ITEC |
TL = 25℃, TC = 70℃ |
- |
0.6 |
2.0 |
A |
|
TEC వోల్టేజ్ |
VTEC |
TL = 25℃, TC = 70℃ |
- |
1.3 |
3.5 |
V |
|
TEC విద్యుత్ వినియోగం |
P |
TC = 75℃ |
- |
- |
5 |
W |
|
థర్మిస్టర్ నిరోధకత |
RTH |
TC = 25℃ |
9.5 |
10 |
10.5 |
కోమ్ |
|
థర్మిస్టర్ బి స్థిరాంకం |
BTH |
TC = 25℃ |
- |
3900 |
- |
K |
|
అల. ఉష్ణోగ్రత. గుణకం |
Δλ/ΔT |
0℃ |
- |
- |
0.09 |
nm/℃ |
|
అల. ప్రస్తుత గుణకం |
Δλ/ΔΙ |
20℃ |
0.07 |
- |
0.12 |
nm/mA |
● మల్టీక్వాంటమ్ బాగా (MQW)డిస్ట్రిబ్యూటెడ్-ఫీడ్బ్యాక్ (DFB)లేజర్
● SM ఫైబర్ లేదా PM ఫైబర్ పిగ్టైల్;
● 10mW అవుట్పుట్ పవర్;
● 14-పిన్ TECతో BTF ప్యాకేజీ, ఆప్టికల్ ఐసోలేటర్, థర్మిస్టర్, మరియు మానిటర్ PD.
●
C/DWDM వ్యవస్థలు;
● లేజర్ మూలాలు
● CATV వ్యవస్థలు;
● ఫైబర్ ఆప్టికల్ సెన్సార్లు.
● ఛానెల్ సంఖ్య మరియు తరంగదైర్ఘ్యం
|
ఛానెల్ నెం. |
λc(nm) |
ఛానెల్ నెం. |
λc(nm) |
ఛానెల్ నెం. |
λc(nm) |
|
LA01 |
1266.50 |
LA08 |
1296.50 |
LA15 |
1315.50 |
|
LA02 |
1271.50 |
LA09 |
1301.50 |
LA16 |
1320.50 |
|
LA03 |
1276.50 |
LA10 |
1304.58 |
LA17 |
1325.50 |
|
LA04 |
1281.50 |
LA11 |
1306.85 |
LA18 |
1330.50 |
|
LA05 |
1286.50 |
LA12 |
1309.14 |
LA19 |
1335.50 |
|
LA06 |
1286.66 |
LA13 |
1310.50 |
LA20 |
1340.50 |
|
LA07 |
1291.50 |
LA14 |
1311.43 |
LA21 |
1345.50 |

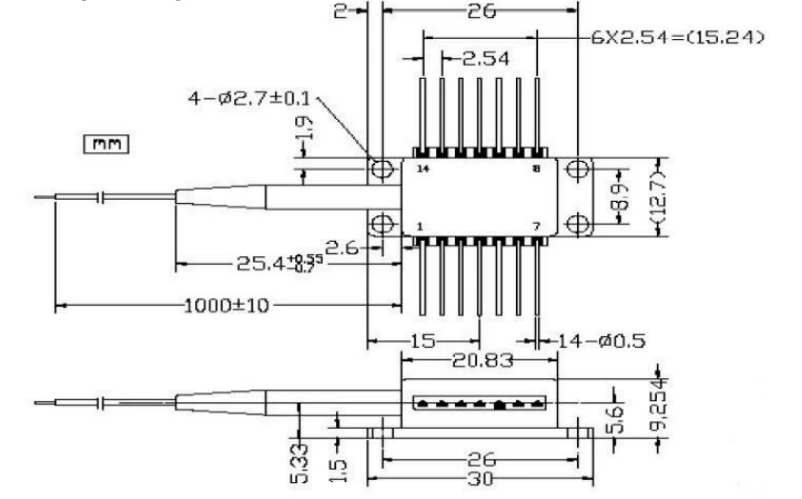

● ప్యాకేజీ డ్రాయింగ్(యూనిట్:మిమీ):

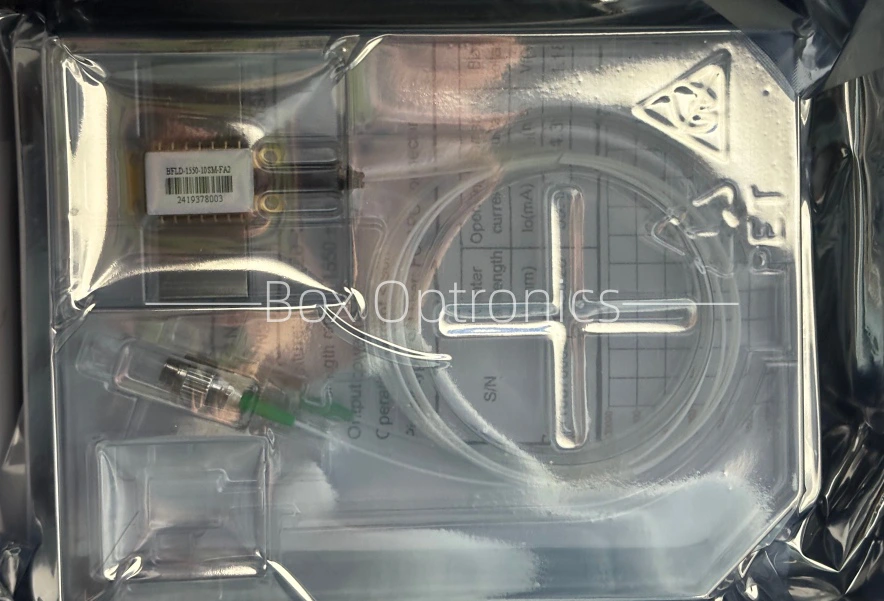

● ప్యాకింగ్ ఉదాహరణ
|
|
ఉపకరణాలు |
పరిమాణం |
|
1 |
LAN-WDM 10mW ఫైబర్ కపుల్డ్ లేజర్ |
1 |
|
2 |
ఉత్పత్తి పరీక్ష నివేదిక |
1 |
|
పేరు |
తరంగదైర్ఘ్యం |
అవుట్పుట్ శక్తి |
ఫైబర్ రకం |
కనెక్టర్ |
పిన్-అవుట్ |
|
BFLD |
-LAXX |
-XX |
XX |
-XX |
X |
|
DFB లేజర్ |
LA01:1266.50nm LA02:1271.50nm |
10:10mW అనుకూలీకరించబడింది |
SM: సింగిల్ మోడ్ PM: పోలరైజేషన్ నిర్వహణ |
FA: FC/APC SA: SC/APC ఇతర |
NULL:రకం 1 2:రకం 2 |
ఉదా: BFLD-LA13-10SM-FA
(ఆర్డర్ సమాచారం: LAN-WDM 10mW ఫైబర్ కపుల్డ్ లేజర్, 14-పిన్ బటర్ఫ్లై ప్యాకేజీ, 1310.50nm, 10mW అవుట్పుట్ పవర్, SM ఫైబర్తో, FC/APC కనెక్టర్, టైప్1 పిన్-అవుట్).
ఇతర అనుకూలీకరించిన అవసరాల కోసం, దయచేసి సంప్రదించండి: sales06@boxoptronics.com
● కోట్ నిబంధనలు
(1) EXW:
మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, Box Optronics ఉపయోగించమని సూచిస్తోంది EXW. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.
(2) DAP:
మీకు ఖాతా లేకుంటే, దయచేసి షిప్పింగ్ ఖర్చును ముందుగా చెల్లించండి ఉత్పత్తులు.
(3) ఇతర
● చెల్లింపు నిబంధనలు
PayPal మరియు T/T అందుబాటులో ఉన్నాయి.
ఉత్పత్తికి దాదాపు 10 పని దినాలు పడుతుంది. (కొన్ని ఉంటే స్టాక్లో ఉంది, ఇది వేగంగా రవాణా చేయబడుతుంది.)
అంతర్జాతీయ లాజిస్టిక్స్కు 3-5 పని దినాలు పట్టవచ్చు.
● ఈ పరికరం ఎలెక్ట్రోస్టాటిక్-సెన్సిటివ్; అందువలన, కఠినమైన కట్టుబడి ప్యాకేజింగ్ సమయంలో యాంటీ-స్టాటిక్ రక్షణ చర్యలు అవసరం, రవాణా మరియు వినియోగం. అదనంగా, నిరోధించడానికి జాగ్రత్తలు తీసుకోవాలి విద్యుత్ సరఫరా పెరుగుతుంది, అలా చేయడంలో వైఫల్యం శాశ్వత నష్టానికి దారితీయవచ్చు పరికరం (ఉదా., సరైన పరికరాలు గ్రౌండింగ్ మరియు యాంటీ స్టాటిక్ ధరించడం మణికట్టు పట్టీ).
● నిరోధించడానికి ఉత్పత్తి యొక్క ఆపరేటింగ్ సర్క్యూట్ యొక్క స్థిరత్వాన్ని ధృవీకరించండి పల్స్ ప్రవాహాల వల్ల కలిగే నష్టం.
● ఆప్టికల్ ఫైబర్స్ పెళుసుగా ఉంటాయి; పరికరాన్ని లాగడానికి ఫైబర్ని ఉపయోగించవద్దు. పరికరాన్ని దాని సాకెట్ నుండి చొప్పించేటప్పుడు లేదా తీసివేసేటప్పుడు, దానిపై ఒత్తిడి చేయవద్దు లేదా పరికరం హౌసింగ్ వెనుక ఉన్న స్లీవ్పై లాగండి. పరికరాల కోసం కనెక్టర్లతో అమర్చబడి, పరికరం మరియు ఫైబర్ కనెక్టర్ రెండూ ఉండేలా చూసుకోండి సంస్థాపన లేదా తొలగింపు సమయంలో ఏకకాలంలో ఎత్తివేయబడతాయి.
● పరికరాన్ని ఉపయోగిస్తున్నప్పుడు, ఆపరేటింగ్ వోల్టేజీకి ఖచ్చితంగా కట్టుబడి ఉండండి మరియు డేటాషీట్లో పేర్కొన్న ప్రస్తుత పరిధులు. కీలక పారామితులు-ఇత్తో సహా (థ్రెషోల్డ్ కరెంట్), Iop గరిష్టం (గరిష్ట ఆపరేటింగ్ కరెంట్), Vop గరిష్టం (గరిష్టం ఆపరేటింగ్ వోల్టేజ్), మరియు λc (సెంటర్ వేవ్లెంగ్త్)-సూచించబడాలి ప్రత్యేకంగా రవాణా సమయంలో అందించిన పరీక్ష నివేదికలో. గమనిక:ఆపరేషన్ సంపూర్ణ గరిష్ట రేటింగ్లకు మించి పరికరానికి శాశ్వత నష్టం కలిగించవచ్చు.
● వారంటీ వ్యవధి:
1లోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ కొనుగోలు నుండి సంవత్సరం. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.
● ఉచిత వారంటీ నుండి మినహాయింపులు:
ఉచిత వారంటీ వ్యవధిలో, ఉచిత మరమ్మత్తు లేదా భర్తీ సేవలు ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం అందించబడుతుంది. అయితే, బాక్స్ ఆప్ట్రానిక్స్ కింది వాటిలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును కలిగి ఉంది వారంటీ వ్యవధిలో కేసులు:
(1) సహజ కారకాల వల్ల కలిగే నష్టం (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాలు.
(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.
(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.
(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.
(5) హౌసింగ్పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్లు.
(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
