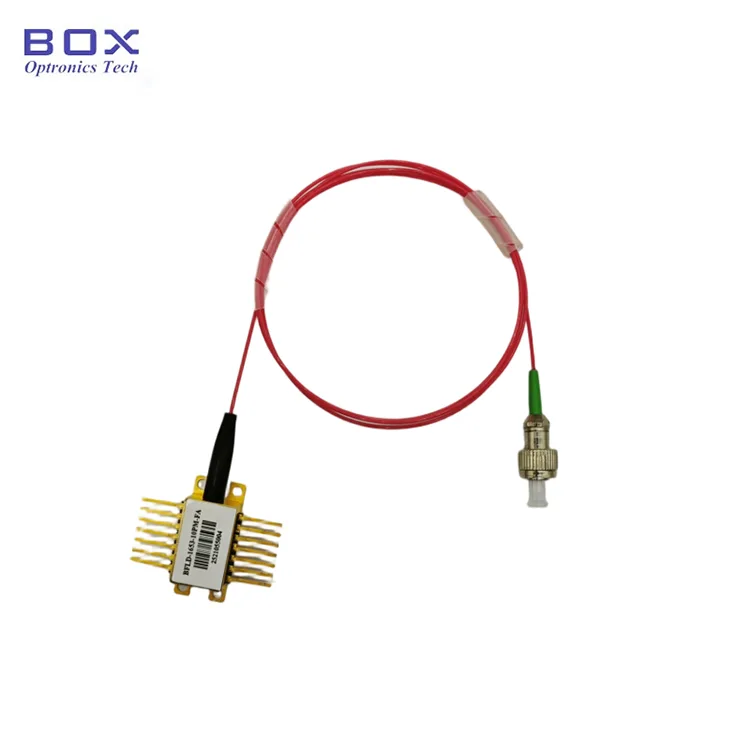

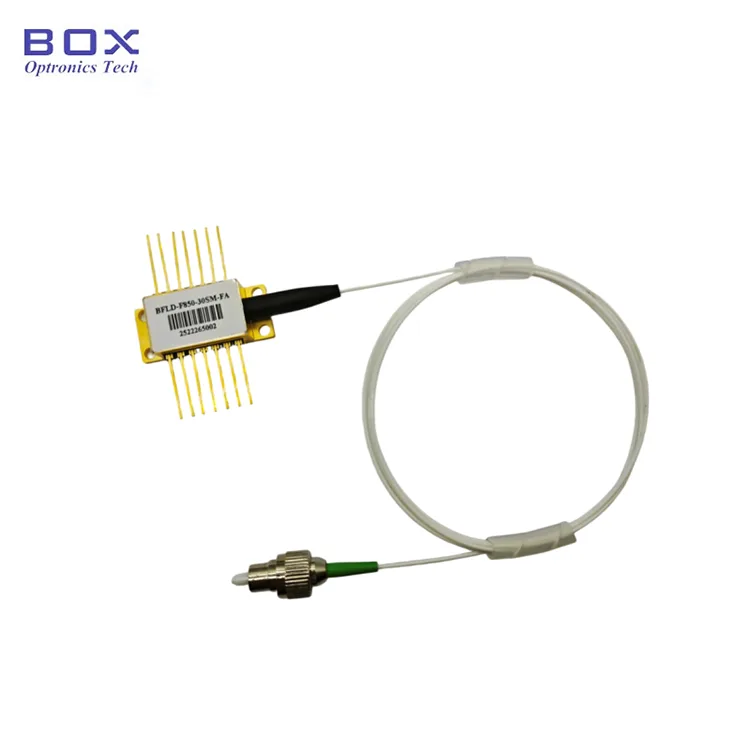

1310nm 100mW DFB లేజర్

బాక్స్ ఆప్ట్రానిక్స్ 1310nm 100mW DFB లేజర్‌ను అందిస్తుంది, ఇది ఆప్టికల్ కమ్యూనికేషన్, సెన్సింగ్ మరియు టెస్టింగ్ అప్లికేషన్‌లను డిమాండ్ చేయడం కోసం రూపొందించబడిన ప్రీమియం ఫైబర్-కపుల్డ్ లేజర్ సోర్స్. ఈ పరికరం బహుళ-క్వాంటం వెల్ (MQW) డిస్ట్రిబ్యూట్ ఫీడ్‌బ్యాక్ (DFB) నిర్మాణాన్ని కలిగి ఉంది, అసాధారణమైన తరంగదైర్ఘ్యం స్థిరత్వం, అధిక సైడ్-మోడ్ సప్రెషన్ రేషియో మరియు 120mW వరకు సింగిల్-మోడ్ ఫైబర్ అవుట్‌పుట్ పవర్‌ను అందిస్తుంది.

సమీకృత TEC కూలర్, థర్మిస్టర్, ఆప్టికల్ ఐసోలేటర్ మరియు మానిటర్ ఫోటోడియోడ్‌తో కూడిన ప్రామాణిక 14-పిన్ బటర్‌ఫ్లై ప్యాకేజీలో ఉంచబడిన ఈ లేజర్ OC-48 పిన్‌అవుట్ ప్రమాణాలకు అనుకూలంగా ఉంటుంది. హై-పవర్ టెస్టింగ్ సిస్టమ్‌లు, ఫైబర్ ఆప్టిక్ సెన్సింగ్ నెట్‌వర్క్‌లు లేదా తదుపరి తరం కమ్యూనికేషన్ సిస్టమ్‌ల కోసం, బాక్స్ ఆప్ట్రానిక్స్ కఠినమైన నాణ్యత నియంత్రణ మరియు ప్రపంచ సాంకేతిక మద్దతుతో నమ్మదగిన పనితీరును అందిస్తుంది.

ముఖ్య లక్షణాలు-1310nm 100mW DFB లేజర్

● అధిక ఆప్టికల్ అవుట్‌పుట్ పవర్: గరిష్టంగా 120mW వరకు (SM ఫైబర్)

● అత్యున్నత తరంగదైర్ఘ్యం స్థిరత్వం కోసం మల్టీ-క్వాంటం వెల్ (MQW) DFB నిర్మాణం

● అధిక సైడ్-మోడ్ సప్రెషన్ రేషియో (SMSR): >35dB సాధారణం

● వెనుక ప్రతిబింబ రక్షణ కోసం అంతర్నిర్మిత ఆప్టికల్ ఐసోలేటర్

● ఖచ్చితమైన తరంగదైర్ఘ్య నియంత్రణ కోసం ఇంటిగ్రేటెడ్ TEC కూలర్ మరియు థర్మిస్టర్

● నిజ-సమయ శక్తి పర్యవేక్షణ కోసం ఫోటోడియోడ్‌ను పర్యవేక్షించండి

● సింగిల్-మోడ్ (SM) లేదా పోలరైజేషన్-మెయింటెయిన్ (PM) ఫైబర్ ఎంపికలు

● ప్రామాణిక FC/APC ఫైబర్ కనెక్టర్ (అనుకూలీకరించదగినది)

● OC-48 పిన్అవుట్ అనుకూలత, పరిశ్రమ-ప్రామాణిక 14-పిన్ బటర్‌ఫ్లై ప్యాకేజీ

సాధారణ అప్లికేషన్లు-1310nm 100mW DFB లేజర్

● హై-పవర్ ఆప్టికల్ టెస్టింగ్ మరియు మెజర్‌మెంట్ సిస్టమ్‌లు

● ఫైబర్ ఆప్టిక్ కమ్యూనికేషన్ ట్రాన్స్‌మిటర్‌లు మరియు ట్రాన్స్‌సీవర్‌లు

● ఆప్టికల్ యాంప్లిఫైయర్ సీడ్ మూలాలు

● FMCW LiDAR

● పరిశోధన మరియు అభివృద్ధి ప్రయోగశాలలు

● పారిశ్రామిక ప్రక్రియ పర్యవేక్షణ మరియు నియంత్రణ

సాంకేతిక లక్షణాలు-1310nm 100mW DFB లేజర్

సంపూర్ణ గరిష్ట రేటింగ్‌లు

ఆప్టికల్-ఎలక్ట్రికల్ లక్షణాలు (T=25°C, IF=IOP)

ఉత్పత్తి వివరాలు-1310nm 100mW DFB లేజర్

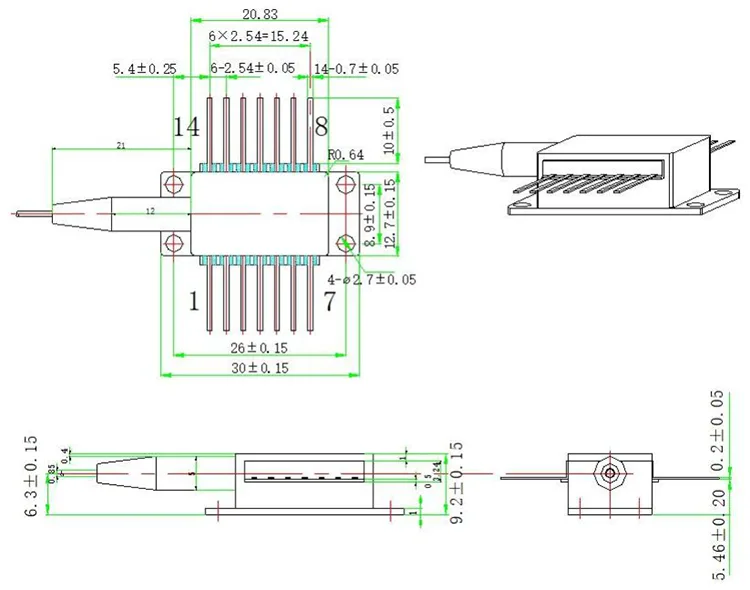

ప్యాకేజీ కొలతలు

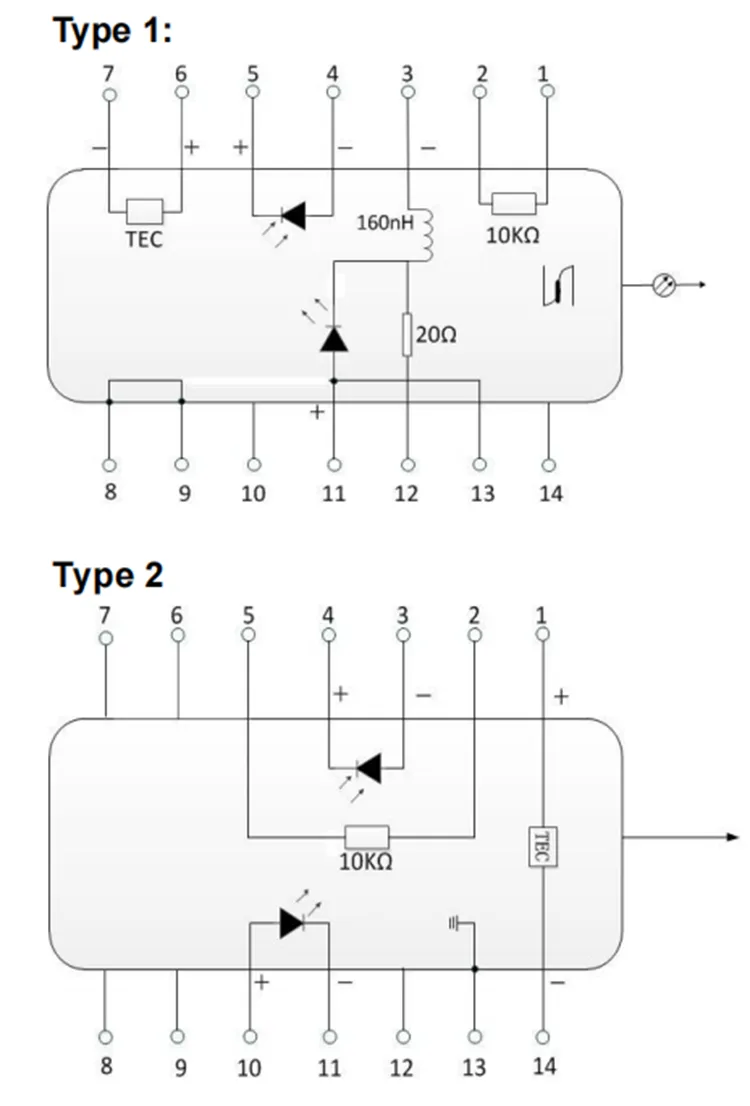

పిన్అవుట్ నిర్వచనం (రకం 1)

పిన్అవుట్ డెఫినిషన్ (టైప్2)

బాక్స్ ఆప్ట్రానిక్స్ ఎందుకు ఎంచుకోవాలి?

● ✓ 10+ సంవత్సరాల ప్రొఫెషనల్ లేజర్ డయోడ్ తయారీ అనుభవం

● ✓ షిప్‌మెంట్‌కు ముందు 100% పరీక్షతో కఠినమైన నాణ్యత నియంత్రణ

● ✓ స్థిరమైన బల్క్ డెలివరీ సామర్థ్యంతో పోటీ ధర

● ✓ తరంగదైర్ఘ్యం, శక్తి, ఫైబర్ మరియు ప్యాకేజీ కోసం సౌకర్యవంతమైన అనుకూలీకరణ ఎంపికలు

● ✓ 7×24 గంటల సాంకేతిక మద్దతు మరియు వేగవంతమైన ప్రతిస్పందన

● ✓ మూల్యాంకనం కోసం నమూనా పరీక్ష అందుబాటులో ఉంది

● ✓ ISO9001:2015 ధృవీకరించబడిన నాణ్యత నిర్వహణ వ్యవస్థ

● ✓ DHL, UPS, FedEx ఎక్స్‌ప్రెస్ డెలివరీతో గ్లోబల్ షిప్పింగ్

ఆర్డరింగ్ సమాచారం

పార్ట్ నంబర్

BFLD - XXXX - XX - XX - X

ఉదాహరణ:BFLD-1310-1HPM-FA2

1310nm 100mW DFB14-పిన్ బటర్‌ఫ్లై లేజర్ డయోడ్, PM ఫైబర్, FC/APC కనెక్టర్, టైప్-2 పిన్-అవుట్

అందుబాటులో ఉన్న అనుకూలీకరణ ఎంపికలు

● మధ్య తరంగదైర్ఘ్యం: 1270~1650nm (అనుకూల తరంగదైర్ఘ్యాలు అందుబాటులో ఉన్నాయి)

● అవుట్‌పుట్ పవర్: 10mW, 20mW,ఇతర

● ఫైబర్ రకం: సింగిల్ మోడ్ ఫైబర్, పోలరైజేషన్ మెయింటైనింగ్ ఫైబర్

● ఫైబర్ పొడవు: 1మీ, 1.5మీ, 2మీ (అనుకూల పొడవులు)

● కనెక్టర్ రకం: FC/APC, FC/UPC, SC/APC, LC/APC, బేర్ ఫైబర్

● పిన్అవుట్ కాన్ఫిగరేషన్: టైప్ 1, టైప్ 2

అనుకూల అవసరాల కోసం, దయచేసి మా విక్రయ బృందాన్ని సంప్రదించండి:

ఇమెయిల్: sales06@boxoptronics.com

టెలి: +86-13322933691

వెబ్‌సైట్: www.boxphotonics.com

డేటాషీట్ మరియు పరీక్ష నివేదిక

ప్రతి యూనిట్ కొలిచిన పనితీరు పారామితులను డాక్యుమెంట్ చేసే సమగ్ర పరీక్ష నివేదికతో రవాణా చేయబడుతుంది. పరీక్ష షీట్‌లో వివరణాత్మక స్పెసిఫికేషన్‌లు, పనితీరు వక్రతలు మరియు అటెన్షన్ నోట్‌లు ఉన్నాయి.

● ప్రతి యూనిట్‌తో వ్యక్తిగత పరీక్ష నివేదిక చేర్చబడింది

● సాధారణ స్పెక్ట్రల్ మరియు పవర్ వక్రతలు అందించబడ్డాయి

డేటాషీట్

సూచన కోసం పరీక్ష నివేదిక

కోట్ మరియు చెల్లింపు నిబంధనలు

కోట్ నిబంధనలు

● EXW (Ex Works): మీకు DHL/UPS/FedEx ఖాతా ఉంటే సిఫార్సు చేయబడింది. మేము మీ ఖాతాను ఉపయోగించి రవాణా చేస్తాము; మా ద్వారా ఎటువంటి షిప్పింగ్ ఖర్చు లేదు.

● DAP (ప్లేస్ వద్ద డెలివరీ చేయబడింది): మీకు కొరియర్ ఖాతా లేకుంటే, మేము ప్రీపెయిడ్ సరుకుతో రవాణాను ఏర్పాటు చేస్తాము.

● ఇతర నిబంధనలు: దయచేసి చర్చించడానికి మమ్మల్ని సంప్రదించండి.

చెల్లింపు నిబంధనలు

● PayPal: నమూనాలు మరియు చిన్న ఆర్డర్‌ల కోసం వేగవంతమైన మరియు సురక్షితమైన చెల్లింపు

● T/T (బ్యాంక్ బదిలీ): సాధారణ ఉత్పత్తి ఆర్డర్‌ల కోసం ప్రామాణిక చెల్లింపు పద్ధతి

● అలీబాబా ట్రేడ్ అస్యూరెన్స్: కొనుగోలుదారు హామీతో ఆన్‌లైన్ లావాదేవీల కోసం సురక్షిత ఆర్డర్ రక్షణ

● ఫ్లెక్సిబుల్ పేమెంట్ నిబంధనలు: దీర్ఘకాలిక లేదా వ్యూహాత్మక భాగస్వాముల కోసం చర్చించుకోవచ్చు

ప్రధాన సమయం

● ప్రామాణిక ఉత్పత్తి: ~10 పని దినాలు

● ఇన్-స్టాక్ అంశాలు: షిప్‌మెంట్ కోసం 2-3 పని దినాలు

● అనుకూల కాన్ఫిగరేషన్‌లు: 15-20 పని దినాలు

● వాల్యూమ్ ఆర్డర్‌లు: ప్రొడక్షన్ షెడ్యూల్ కోసం దయచేసి సంప్రదించండి

● అంతర్జాతీయ షిప్పింగ్: 3-5 పని దినాలు (DHL/UPS/FedEx ఎక్స్‌ప్రెస్)

● వేగవంతమైన సేవ: అభ్యర్థనపై అందుబాటులో ఉంటుంది (అదనపు రుసుము వర్తించవచ్చు)

ఆపరేషన్ నోట్స్ మరియు హ్యాండ్లింగ్

ESD రక్షణ

ఈ పరికరం ఎలెక్ట్రోస్టాటిక్-సెన్సిటివ్. ప్యాకేజింగ్, రవాణా మరియు వినియోగం సమయంలో యాంటీ-స్టాటిక్ రక్షణ చర్యలకు ఖచ్చితంగా కట్టుబడి ఉండటం అవసరం. అలా చేయడంలో వైఫల్యం పరికరానికి శాశ్వత నష్టం కలిగించవచ్చు.

● నిర్వహిస్తున్నప్పుడు ఎల్లప్పుడూ యాంటీ-స్టాటిక్ మణికట్టు పట్టీని ధరించండి

● సరిగ్గా గ్రౌండ్ చేయబడిన యాంటీ-స్టాటిక్ మ్యాట్‌పై పని చేయండి

● అన్ని పరికరాలు సరిగ్గా గ్రౌన్దేడ్ అయ్యాయని నిర్ధారించుకోండి

● పిన్‌లు మరియు ఫైబర్ కనెక్టర్‌ను నేరుగా తాకడం మానుకోండి

విద్యుత్ సరఫరా పరిగణనలు

● నియంత్రిత, తక్కువ-నాయిస్ కరెంట్ సోర్స్‌ని ఉపయోగించండి

● నష్టాన్ని నివారించడానికి సరైన కరెంట్ పరిమితిని అమలు చేయండి

● విద్యుత్ సరఫరా సర్జ్‌లు మరియు వోల్టేజ్ స్పైక్‌లను నివారించండి

● గరిష్ఠ ఫార్వార్డ్ కరెంట్ రేటింగ్‌ను ఎప్పుడూ మించకూడదు

● లేజర్ కరెంట్‌ను వర్తించే ముందు ఎల్లప్పుడూ TEC శీతలీకరణను ఆన్ చేయండి

ఫైబర్ హ్యాండ్లింగ్

● ఫైబర్ ఎక్కువగా వంగడాన్ని నివారించండి

● ఫైబర్ పిగ్‌టైల్‌ను లాగవద్దు లేదా ట్విస్ట్ చేయవద్దు

● కనెక్షన్‌కి ముందు ఫైబర్ కనెక్టర్లను శుభ్రం చేయండి

● కనెక్టర్ ఉపయోగంలో లేనప్పుడు ఎల్లప్పుడూ డస్ట్ క్యాప్‌లను ఉపయోగించండి

● ఫైబర్ ఎండ్-ఫేస్ డ్యామేజ్ కోసం ఉపయోగించే ముందు తనిఖీ చేయండి

థర్మల్ మేనేజ్మెంట్

● ఉత్తమ పనితీరు కోసం పరికరాన్ని సరైన హీట్ సింక్‌లో మౌంట్ చేయండి

● ప్యాకేజీ మరియు హీట్ సింక్ మధ్య మంచి థర్మల్ కాంటాక్ట్ ఉండేలా చూసుకోండి

● మెరుగైన ఉష్ణ బదిలీ కోసం థర్మల్ ఇంటర్‌ఫేస్ మెటీరియల్ (థర్మల్ గ్రీజు/ప్యాడ్) ఉపయోగించండి

● విశ్వసనీయత కోసం నిర్దేశించిన ఉష్ణోగ్రత పరిధిలో పనిచేయండి

● తరంగదైర్ఘ్యం స్థిరీకరణ కోసం తగినంత సన్నాహక సమయాన్ని అనుమతించండి

నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ

వారంటీ వ్యవధి

Box Optronics ఈ ఉత్పత్తిని కొనుగోలు చేసిన తేదీ నుండి 12 నెలల పాటు మెటీరియల్స్ మరియు పనితనంలో లోపాలు లేకుండా ఉండాలని హామీ ఇస్తుంది. వారంటీ వ్యవధిలో, మేము మా అభీష్టానుసారం లోపభూయిష్ట ఉత్పత్తులను ఉచితంగా రిపేర్ చేస్తాము లేదా భర్తీ చేస్తాము.

వారంటీ మినహాయింపులు

కింది షరతులు ఉచిత వారంటీ కింద కవర్ చేయబడవు:

● సహజ కారకాలు (మెరుపులు, వరదలు మొదలైనవి) లేదా పర్యావరణ ప్రభావాల వల్ల కలిగే నష్టం

● సక్రమంగా ఆపరేషన్ చేయడం లేదా వినియోగదారు దుర్వినియోగం చేయడం వల్ల లోపాలు

● మానవ తప్పిదం వల్ల సంభవించే స్పష్టమైన భౌతిక నష్టం

● అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు ప్రయత్నాలు

● హౌసింగ్‌పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్‌లు

● షిప్‌మెంట్ తర్వాత రవాణా సమయంలో నష్టం లేదా నష్టం

● గరిష్ట రేటింగ్‌లు లేదా ఆపరేటింగ్ షరతులను అధిగమించడం వల్ల కలిగే నష్టం

అమ్మకాల తర్వాత మద్దతు

● వేగవంతమైన ప్రతిస్పందన సమయం: పని దినాలలో 24 గంటలలోపు

● రిమోట్ ట్రబుల్షూటింగ్ మరియు అప్లికేషన్ సపోర్ట్

● వారెంటీ వ్యవధి తర్వాత చెల్లింపు నిర్వహణ సేవ అందుబాటులో ఉంటుంది

● అనుకూల సాంకేతిక సలహా సేవలు
