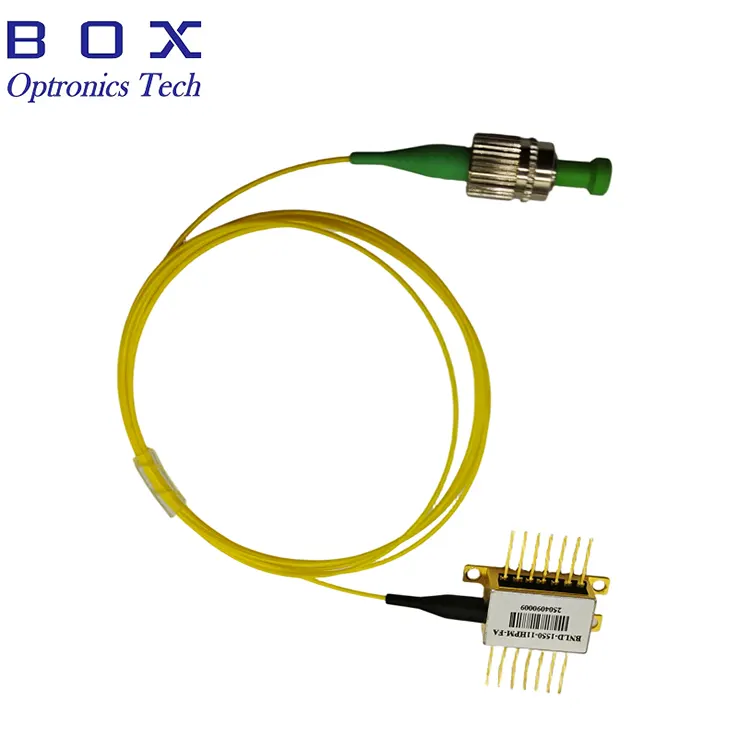

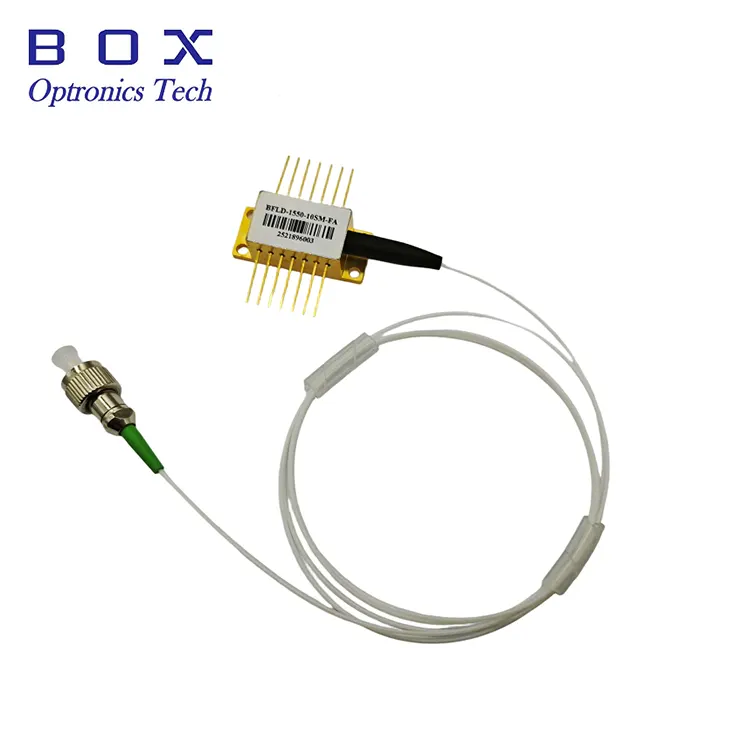

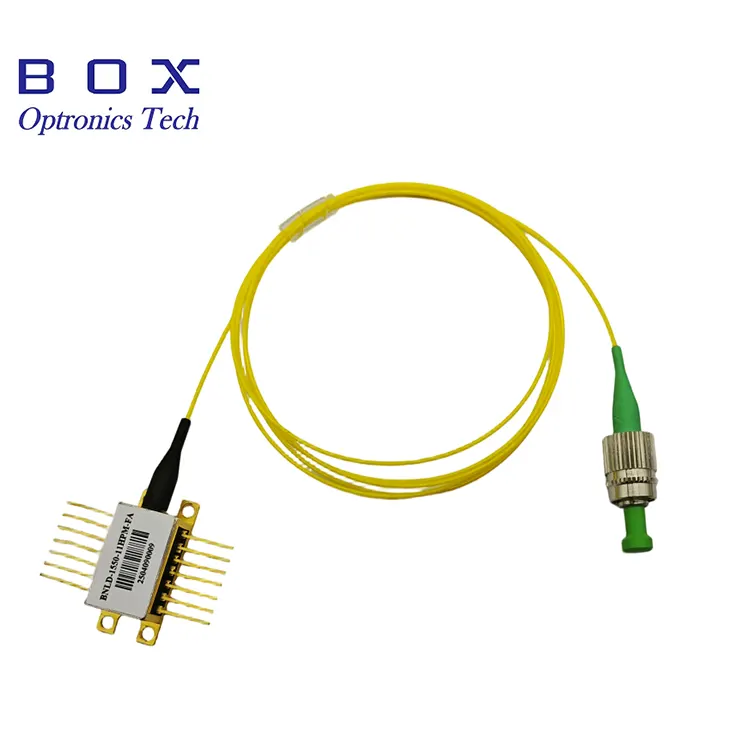

1530nm 40mW DFB ఫైబర్ కపుల్డ్ లేజర్ (మోడల్ BFLD-1530-40SM-FA) అనేది స్థిరమైన, అధిక-పవర్ సింగిల్-మోడ్ ఆప్టికల్ అవుట్పుట్ అవసరమయ్యే అప్లికేషన్ల కోసం రూపొందించబడిన అధిక-పనితీరు పంపిణీ చేయబడిన ఫీడ్బ్యాక్ లేజర్ డయోడ్. FC/APC కనెక్టర్తో సింగిల్-మోడ్ ఫైబర్ ద్వారా కనిష్టంగా 40mW ఆప్టికల్ అవుట్పుట్ పవర్ని అందజేస్తుంది, ఈ పరికరం బ్యాక్-రిఫ్లెక్షన్ను నిరోధించడానికి మరియు స్థిరమైన ఆపరేషన్ను నిర్ధారించడానికి అంతర్నిర్మిత ఆప్టికల్ ఐసోలేటర్ను కలిగి ఉంటుంది.
ఖచ్చితమైన తరంగదైర్ఘ్యం మరియు పవర్ స్టెబిలైజేషన్ కోసం ఇంటిగ్రేటెడ్ థర్మోఎలెక్ట్రిక్ కూలర్ (TEC) మరియు థర్మిస్టర్తో 14-పిన్ సీతాకోకచిలుక ప్యాకేజీలో ఉంచబడింది, లేజర్ అద్భుతమైన సైడ్-మోడ్ సప్రెషన్ రేషియో (≥35dB) మరియు ఆపరేటింగ్ ఉష్ణోగ్రత పరిధిలో నమ్మదగిన పనితీరును అందిస్తుంది. OC-48 అనుకూల పిన్అవుట్ ఇప్పటికే ఉన్న సిస్టమ్ డిజైన్లలో ఏకీకరణను సులభతరం చేస్తుంది.
ఈ లేజర్ ఆప్టికల్ టెస్టింగ్ సిస్టమ్లు, హై-పవర్ ఆప్టికల్ సిస్టమ్లు, ఫైబర్ ఆప్టిక్ సెన్సింగ్ అప్లికేషన్లు మరియు స్థిరమైన, హై-పవర్ 1530nm లేజర్ మూలాధారాలు అవసరమయ్యే ఇన్స్ట్రుమెంటేషన్కు బాగా సరిపోతుంది.
· అధిక ఆప్టికల్ అవుట్పుట్ పవర్: కనిష్టంగా 40mW, సాధారణ 50mW (SM ఫైబర్ అవుట్పుట్)
· కేంద్ర తరంగదైర్ఘ్యం: 1530nm (పరిధి: 1527–1533nm)
· అధిక సైడ్-మోడ్ సప్రెషన్ రేషియో (SMSR): ≥35dB
· బ్యాక్ రిఫ్లెక్షన్ రక్షణ కోసం అంతర్నిర్మిత ఆప్టికల్ ఐసోలేటర్
· FC/APC కనెక్టర్తో సింగిల్-మోడ్ ఫైబర్ పిగ్టైల్

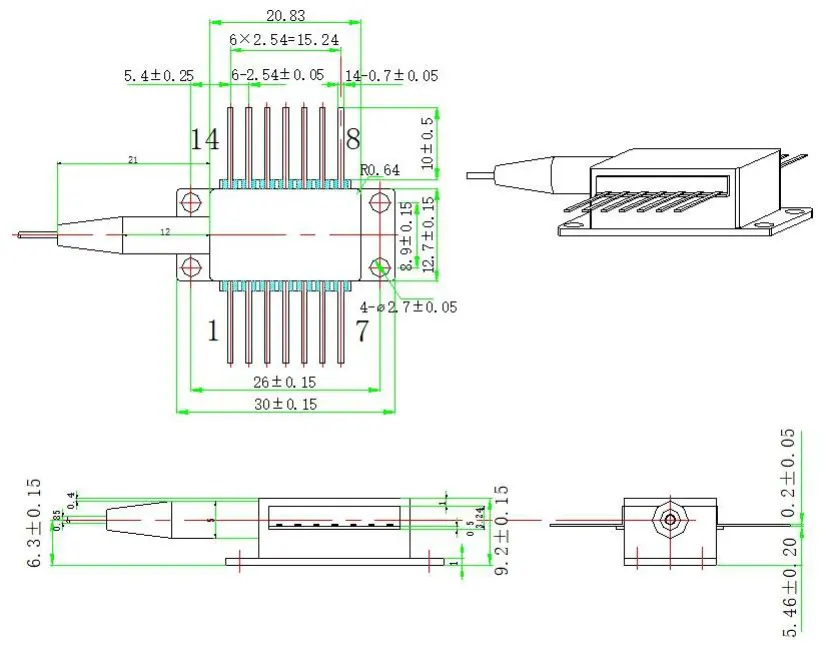

· ఇంటిగ్రేటెడ్ TEC మరియు థర్మిస్టర్తో 14-పిన్ బటర్ఫ్లై ప్యాకేజీ
· ఓసీ-48 పిన్అవుట్ సులభమైన సిస్టమ్ ఇంటిగ్రేషన్ కోసం అనుకూలంగా ఉంటుంది
· పవర్ మానిటరింగ్ కోసం ఇంటిగ్రేటెడ్ మానిటర్ ఫోటోడియోడ్
· TEC నియంత్రణ ద్వారా ఖచ్చితమైన తరంగదైర్ఘ్యం మరియు శక్తి స్థిరీకరణ
· తక్కువ థ్రెషోల్డ్ కరెంట్: 20mA సాధారణం
· దీర్ఘకాలిక విశ్వసనీయత కోసం హెర్మెటిక్ బటర్ఫ్లై ప్యాకేజీ
· ఆప్టికల్ టెస్టింగ్ మరియు కొలత వ్యవస్థలు
· ఫైబర్ ఆప్టిక్ సెన్సింగ్ మరియు పంపిణీ చేయబడిన సెన్సింగ్ అప్లికేషన్లు
· ఆప్టికల్ యాంప్లిఫైయర్ సీడ్ లేజర్లు మరియు సిగ్నల్ సోర్స్లు
· వేవ్ లెంగ్త్ డివిజన్ మల్టీప్లెక్సింగ్ (WDM) సిస్టమ్లు
· ఆప్టికల్ కమ్యూనికేషన్ పరీక్ష పరికరాలు
· ప్రయోగశాల మరియు పరిశోధన సాధనం
· ఫోటోనిక్ కాంపోనెంట్ క్యారెక్టరైజేషన్ మరియు టెస్టింగ్
· ఆప్టికల్ స్పెక్ట్రమ్ విశ్లేషణ మరియు కొలత
· పారిశ్రామిక లేజర్ సిస్టమ్లు మరియు OEM ఇంటిగ్రేషన్
|
పరామితి |
చిహ్నం |
పరిస్థితి |
రేటింగ్ |
యూనిట్ |
|
లేజర్ ఫార్వర్డ్ కరెంట్ |
IF |
- |
300 |
mA |
|
రివర్స్ వోల్టేజ్ |
VR |
CW |
-2.0 |
V |
|
ESD వోల్టేజ్ |
- |
- |
500 |
V |
|
ఆపరేటింగ్ ఉష్ణోగ్రత |
టాప్ |
కేస్ ఉష్ణోగ్రత |
0 ~ +70 |
°C |
|
నిల్వ ఉష్ణోగ్రత |
TSTG |
పరిసర ఉష్ణోగ్రత |
-40 ~ +85 |
°C |
|
పరామితి |
చిహ్నం |
పరీక్ష పరిస్థితి |
కనిష్ట |
టైప్ చేయండి. |
గరిష్టంగా |
యూనిట్ |
|
ఆపరేటింగ్ వేవ్ లెంగ్త్ |
λC |
CW, 25°C |
1527 |
1530 |
1533 |
nm |
|
ఆప్టికల్ అవుట్పుట్ పవర్ |
PF |
SM ఫైబర్ |
40 |
50 |
- |
mW |
|
థ్రెషోల్డ్ కరెంట్ |
ITH |
25°C |
14 |
20 |
50 |
mA |
|
ఆపరేటింగ్ కరెంట్ |
IOP |
CW |
- |
200 |
300 |
mA |
|
ఆపరేటింగ్ వోల్టేజ్ |
VOP |
25°C |
- |
- |
3.0 |
V |
|
సైడ్ మోడ్ సప్రెషన్ రేషియో |
SMSR |
- |
35 |
- |
- |
dB |
|
TEC కరెంట్ |
ITEC |
- |
-1.5 |
- |
2.5 |
A |
|
TEC వోల్టేజ్ |
VTEC |
- |
-2.5 |
- |
3.8 |
V |
|
థర్మిస్టర్ రెసిస్టెన్స్ |
RTH |
25°C |
9.5 |
10 |
10.5 |
kΩ |
|
థర్మిస్టర్ బి-విలువ |
β |
25°C/80°C |
- |
3950 |
- |
K |
|
మోడల్ సంఖ్య |
తరంగదైర్ఘ్యం |
అవుట్పుట్ పవర్ |
ప్యాకేజీ |
ఫైబర్/కనెక్టర్ |
|
|
BFLD-1530-40SM-FA |
1530nm |
40mW నిమి. |
14-పిన్ సీతాకోకచిలుక |
SMF, FC/APC |
|
గమనిక: C-బ్యాండ్లోని అనుకూల తరంగదైర్ఘ్యాలు, ప్రత్యామ్నాయ శక్తి స్థాయిలు, విభిన్న ఫైబర్ పొడవులు మరియు కనెక్టర్ ఎంపికలు అభ్యర్థనపై అందుబాటులో ఉంటాయి. అనుకూల కాన్ఫిగరేషన్ ధర మరియు లీడ్ టైమ్ కోసం మా విక్రయ బృందాన్ని సంప్రదించండి.
· స్థిరమైన తరంగదైర్ఘ్యం మరియు పవర్ స్పెసిఫికేషన్లతో నిరూపితమైన DFB లేజర్ చిప్ సాంకేతికత
షిప్మెంట్కు ముందు 100% ఫంక్షనల్ టెస్టింగ్ మరియు బర్న్-ఇన్ స్క్రీనింగ్
· ఫ్యాక్టరీ-ప్రత్యక్ష సరఫరాతో పోటీ ధర
· ఫ్లెక్సిబుల్ ఆర్డర్ పరిమాణాలు — R&D ప్రోటోటైప్లు మరియు వాల్యూమ్ ప్రొడక్షన్ రెండింటికీ మద్దతు
· తరంగదైర్ఘ్యం, శక్తి, ఫైబర్ పొడవు, కనెక్టర్ మరియు పిన్ కాన్ఫిగరేషన్ కోసం అనుకూలీకరణ ఎంపికలు
· ఉత్పత్తి ప్రోగ్రామ్లు మరియు సిస్టమ్ ఇంటిగ్రేషన్ కోసం దీర్ఘకాలిక సరఫరా స్థిరత్వం
· నమ్మకమైన ఆపరేషన్ కోసం ఇంటిగ్రేటెడ్ TECతో హెర్మెటిక్ బటర్ఫ్లై ప్యాకేజింగ్
· పూర్తి ట్రాకింగ్తో DHL/UPS/FedEx ద్వారా అంతర్జాతీయ షిప్పింగ్
జ: DFB (డిస్ట్రిబ్యూటెడ్ ఫీడ్బ్యాక్) లేజర్లు ఒక బిల్ట్-ఇన్ గ్రేటింగ్ స్ట్రక్చర్ను కలిగి ఉంటాయి, ఇవి ఇరుకైన లైన్విడ్త్ మరియు హై సైడ్-మోడ్ సప్రెషన్ రేషియో (ఈ పరికరానికి SMSR ≥35dB)తో సింగిల్ లాంగిట్యూడినల్ మోడ్ (SLM) ఆపరేషన్ను ప్రారంభిస్తాయి. FP (Fabry-Perot) లేజర్లు సాధారణంగా బహుళ రేఖాంశ మోడ్లతో పనిచేస్తాయి మరియు విస్తృత స్పెక్ట్రల్ అవుట్పుట్ను కలిగి ఉంటాయి.
ఖచ్చితమైన తరంగదైర్ఘ్యం నియంత్రణ మరియు WDM సిస్టమ్లు, ఫైబర్ సెన్సింగ్ మరియు ప్రెసిషన్ ఇన్స్ట్రుమెంటేషన్ వంటి అధిక స్థిరత్వం అవసరమయ్యే అప్లికేషన్ల కోసం DFB లేజర్లకు ప్రాధాన్యత ఇవ్వబడుతుంది, అయితే FP లేజర్లు సాధారణంగా కఠినమైన తరంగదైర్ఘ్యం నియంత్రణ తక్కువగా ఉండే ఖర్చు-సెన్సిటివ్ అప్లికేషన్ల కోసం ఉపయోగించబడతాయి.
A: ఫైబర్ కనెక్షన్లు, ఆప్టికల్ కాంపోనెంట్లు లేదా ఫైబర్ ఎండ్ల నుండి బ్యాక్ రిఫ్లెక్షన్లు లేజర్ డయోడ్లోకి తిరిగి జత చేయగలవు, దీని వలన అవుట్పుట్ పవర్ హెచ్చుతగ్గులు, తరంగదైర్ఘ్యం అస్థిరత మరియు శబ్దం పెరుగుతుంది. అంతర్నిర్మిత ఆప్టికల్ ఐసోలేటర్ ఆప్టికల్ ఫీడ్బ్యాక్ను తగ్గిస్తుంది, స్థిరమైన అవుట్పుట్ పవర్, తరంగదైర్ఘ్యం స్థిరత్వం మరియు తక్కువ శబ్దం పనితీరును నిర్వహించడానికి సహాయపడుతుంది.
A: ఖచ్చితమైన ప్యాకేజీ ఉష్ణోగ్రత నియంత్రణ ద్వారా లేజర్ చిప్ ఉష్ణోగ్రతను నిర్వహించడానికి థర్మోఎలెక్ట్రిక్ కూలర్ (TEC) మరియు థర్మిస్టర్ కలిసి పని చేస్తాయి. లేజర్ తరంగదైర్ఘ్యం మరియు అవుట్పుట్ శక్తి ఉష్ణోగ్రతపై ఆధారపడి ఉంటాయి కాబట్టి, ఖచ్చితమైన ఉష్ణోగ్రత నియంత్రణ వివిధ పరిసర పరిస్థితులలో స్థిరమైన పనితీరును నిర్ధారిస్తుంది. 10kΩ థర్మిస్టర్ (B-విలువ 3950K) TEC కంట్రోలర్కు ఉష్ణోగ్రత అభిప్రాయాన్ని అందిస్తుంది, ఇది సెట్ ఉష్ణోగ్రతను నిర్వహించడానికి TEC కరెంట్ని సర్దుబాటు చేస్తుంది. స్థిరమైన తరంగదైర్ఘ్యం మరియు శక్తి అవసరమయ్యే అనువర్తనాలకు ఇది అవసరం.

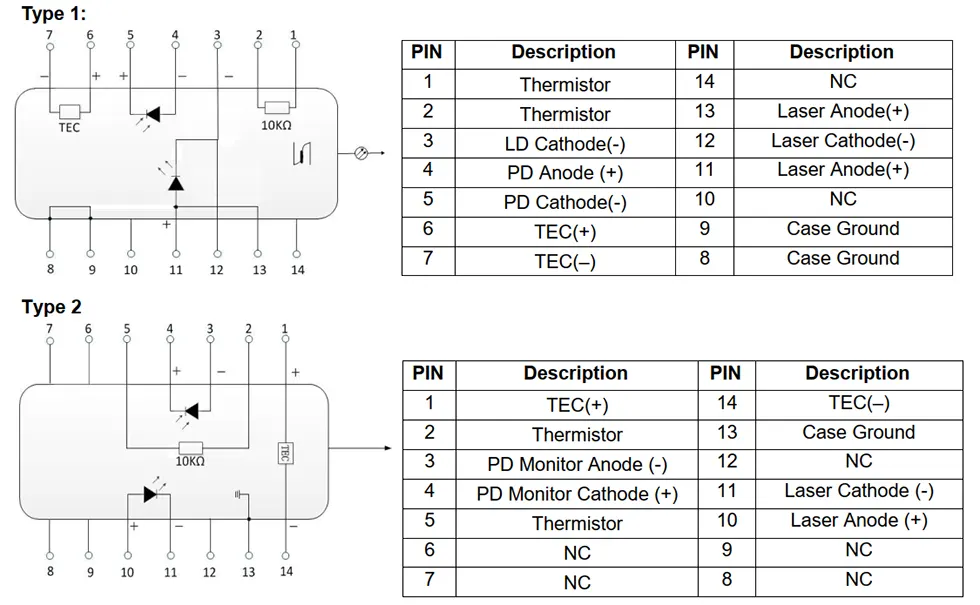

A: OC-48 అనుకూల పిన్అవుట్ అనేది OC-48 (2.5Gbps SONET/SDH) ఆప్టికల్ కమ్యూనికేషన్ అప్లికేషన్లలో సాధారణంగా స్వీకరించబడిన బటర్ఫ్లై ప్యాకేజీ పిన్ అసైన్మెంట్ను సూచిస్తుంది. ఈ అనుకూలత ఒకే విధమైన విద్యుత్ మరియు మెకానికల్ ఇంటర్ఫేస్లను ఉపయోగించి సిస్టమ్లలోకి ఏకీకరణను సులభతరం చేస్తుంది. విభిన్న సిస్టమ్ డిజైన్లకు అనుగుణంగా రెండు పిన్అవుట్ ఎంపికలు (టైప్ 1 మరియు టైప్ 2) అందుబాటులో ఉన్నాయి.
A:MOQ 1pc. మేము సౌకర్యవంతమైన ఆర్డర్ పరిమాణాలకు మద్దతు ఇస్తాము. ప్రామాణిక నమూనాలు R&D మరియు ప్రోటోటైపింగ్ కోసం చిన్న పరిమాణంలో సరఫరా చేయబడతాయి, అలాగే ఉత్పత్తి కోసం పెద్ద పరిమాణంలో ఉంటాయి. మీకు అవసరమైన పరిమాణంలో నిర్దిష్ట ధరల కోసం మా విక్రయ బృందాన్ని సంప్రదించండి.
A: అవును, మేము అందుబాటులో ఉన్న పరిధిలో CWDM-అనుకూల తరంగదైర్ఘ్యాలు మరియు ఇతర అనుకూలీకరించిన తరంగదైర్ఘ్యాలు, ప్రత్యామ్నాయ అవుట్పుట్ పవర్ స్థాయిలు, కస్టమ్ ఫైబర్ పొడవులు, విభిన్న కనెక్టర్ రకాలు (FC/APC, FC/UPC, LC, మొదలైనవి) మరియు అనుకూలీకరించిన పిన్ కాన్ఫిగరేషన్లతో సహా అనుకూలీకరణ ఎంపికలను అందిస్తాము. మీ నిర్దిష్ట అవసరాలతో మమ్మల్ని సంప్రదించండి మరియు మా ఇంజనీరింగ్ బృందం సాధ్యాసాధ్యాలను సమీక్షిస్తుంది మరియు కొటేషన్ను అందిస్తుంది.
A: 25°C వద్ద సాధారణ ఆపరేటింగ్ కరెంట్ 200mA, గరిష్టంగా 300mA. థ్రెషోల్డ్ కరెంట్ సాధారణంగా 20mA (కనీసం 14mA, గరిష్టంగా 50mA). వాస్తవ ఆపరేటింగ్ కరెంట్ వ్యక్తిగత పరికరాల మధ్య మరియు ఉష్ణోగ్రతతో మారవచ్చు. స్థిరమైన ఆపరేషన్ కోసం తగిన కరెంట్ పరిమితి మరియు APC (ఆటోమేటిక్ పవర్ కంట్రోల్) కార్యాచరణతో లేజర్ డయోడ్ డ్రైవర్ను ఉపయోగించమని మేము సిఫార్సు చేస్తున్నాము.
A: అవును, 14-పిన్ సీతాకోకచిలుక ప్యాకేజీ హెర్మెటిక్గా సీలు చేయబడింది, లేజర్ చిప్, ఐసోలేటర్ మరియు అంతర్గత భాగాలను తేమ, దుమ్ము మరియు పర్యావరణ కలుషితాల నుండి రక్షిస్తుంది. ఇది నమ్మదగిన దీర్ఘకాలిక ఆపరేషన్ను నిర్ధారిస్తుంది మరియు ఉత్పత్తి జీవితకాలంలో స్థిరమైన పనితీరును నిర్వహించడానికి ఇది ముఖ్యమైనది.
