1064nm 200mW DFB బటర్‌ఫ్లై లేజర్ డయోడ్

విషయ సూచిక

1 1064nm పరిచయం 200mW DFB బటర్‌ఫ్లై లేజర్ డయోడ్

2 సాంకేతిక లక్షణాలు

3 ఉత్పత్తి లక్షణాలు

4 సాధారణ అప్లికేషన్లు

5 ఉత్పత్తి వివరాలు

6 ఆర్డరింగ్ సమాచారం

7 డేటాషీట్ మరియు టెస్ట్షీట్

8 కోట్ మరియు చెల్లింపు నిబంధనలు

9 ప్రధాన సమయం

10 ఆపరేషన్ నోట్స్

11 నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ

ఉత్పత్తి పరిచయం

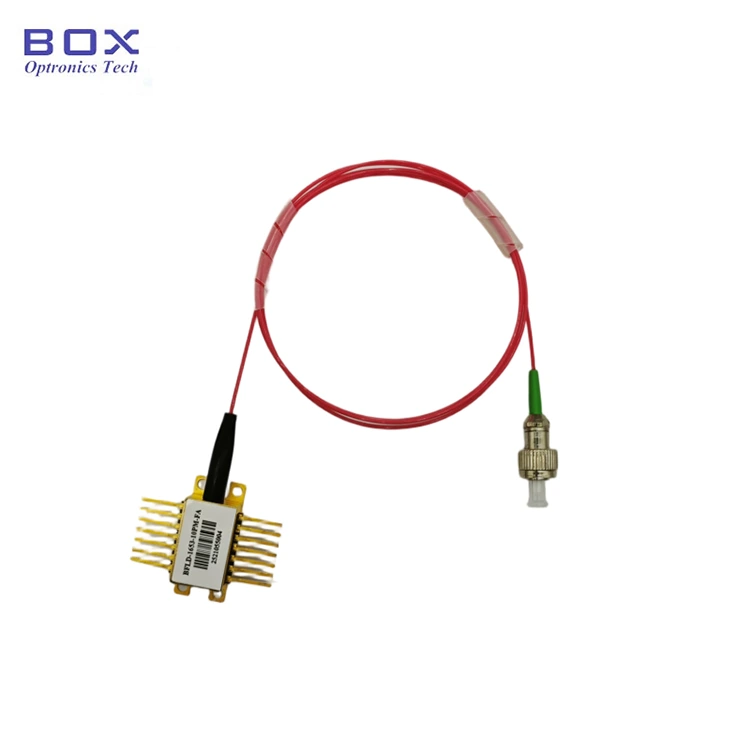

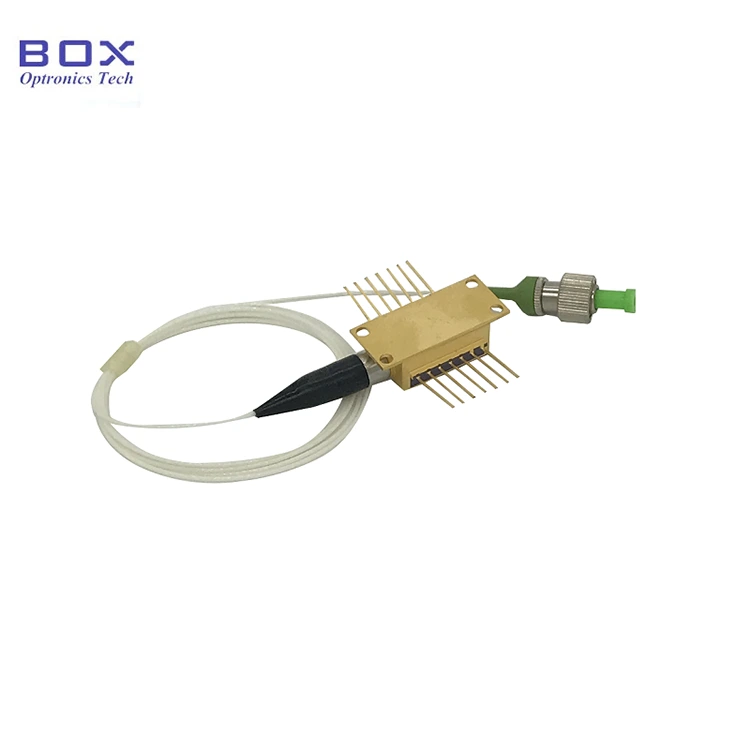

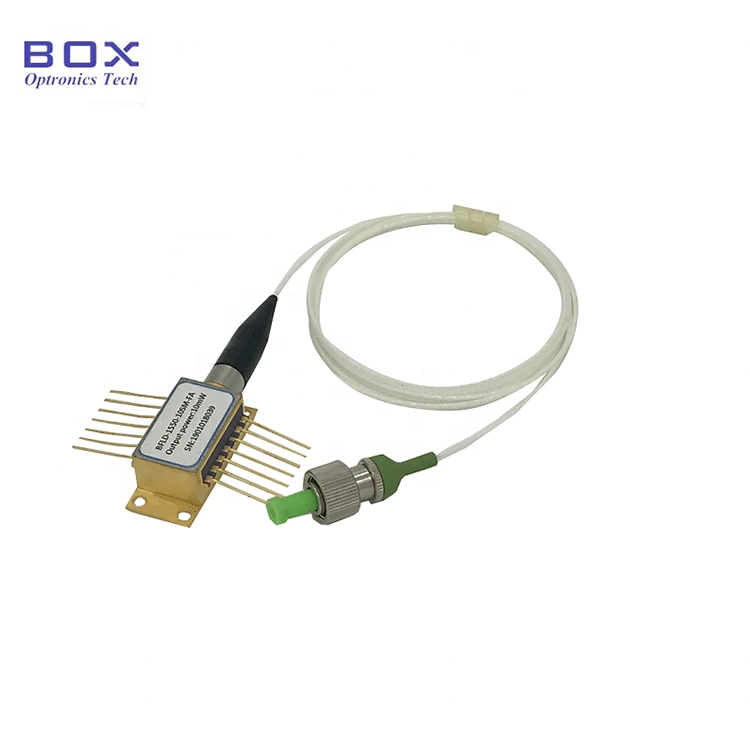

1064nm 200mW DFB బటర్‌ఫ్లై లేజర్ డయోడ్ a మల్టీ-క్వాంటం వెల్ DFB నిర్మాణం మరియు 14-పిన్ బటర్‌ఫ్లై ప్యాకేజీ. +/-2nm తరంగదైర్ఘ్యం సహనం. ఇది TEC, మానిటర్ ఫోటోడియోడ్ మరియు a థర్మిస్టర్, సాధారణ 200mW అవుట్‌పుట్‌తో SM Hi1060 లేదా PM980 ఫైబర్‌కు మద్దతు ఇస్తుంది శక్తి. విత్తన మూలం, స్పెక్ట్రోస్కోపీ మరియు ఆప్టికల్ సెన్సింగ్‌కు అనువైనది. ESD రక్షణను గమనించండి, మరియు సంపూర్ణ గరిష్ట రేటింగ్‌లను మించకూడదు.

ఉత్పత్తి స్పెసిఫికేషన్లు

ఉత్పత్తి లక్షణాలు

● SM ఫైబర్ లేదా PM ఫైబర్ పిగ్టైల్;

● 200mW అధిక ఉత్పత్తి శక్తి;

● అధిక విశ్వసనీయత;

● 14-పిన్ థర్మోఎలెక్ట్రిక్‌తో BTF ప్యాకేజీ చల్లని మరియు మానిటర్ ఫోటోడియోడ్.

ఉత్పత్తి అప్లికేషన్లు

● లేజర్ల కోసం సీడ్ మూలం;

● స్పెక్ట్రోస్కోపీ;

● ఆప్టికల్ సెన్సింగ్.

ఉత్పత్తి వివరాలు

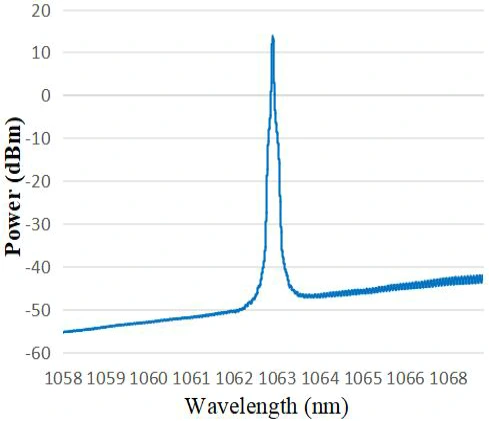

● సాధారణ స్పెక్ట్రం: 1064nm, +/-2nm WL టాలరెన్స్.

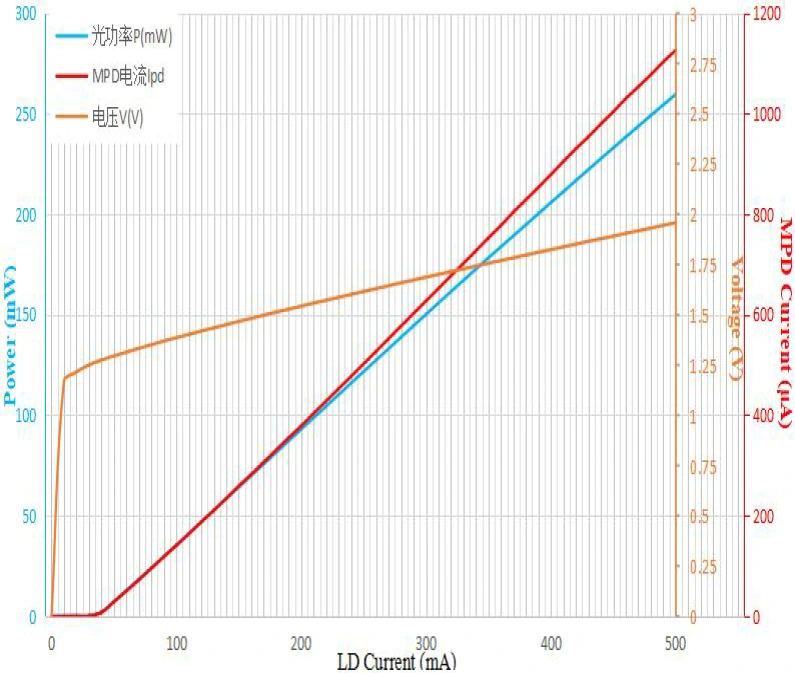

● PIV

● ప్రామాణిక ఉపకరణాలు

* స్వతంత్ర పరికరం; అంతర్నిర్మిత డ్రైవర్ లేదు (బాహ్య డ్రైవర్ ఐచ్ఛికం).

ఆర్డర్ చేస్తోంది సమాచారం

ఉదా: BFLD-1064-2HPM-FA

(ఆర్డర్ సమాచారం: 1064nm 200mW DFB బటర్‌ఫ్లై లేజర్ డయోడ్, PM ఫైబర్‌తో, FC/APC కనెక్టర్, పంప్ పిన్).

ఇతర అనుకూలీకరించిన అవసరాల కోసం, దయచేసి సంప్రదించండి: sales06@boxoptronics.com

డేటాషీట్ మరియు టెస్ట్షీట్

డేటాషీట్

టెస్ట్షీట్

కోట్ నిబంధనలు మరియు చెల్లింపు

● కోట్ నిబంధనలు

(1) EXW:

మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, Box Optronics ఉపయోగించమని సూచిస్తోంది EXW. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.

(2) DAP:

మీకు ఖాతా లేకుంటే, దయచేసి షిప్పింగ్ ఖర్చును ముందుగా చెల్లించండి ఉత్పత్తులు.

(3) ఇతర

● చెల్లింపు నిబంధనలు

PayPal మరియు T/T అందుబాటులో ఉన్నాయి.

ప్రధాన సమయం

ఉత్పత్తికి దాదాపు 10 పని దినాలు పడుతుంది. (కొన్ని ఉంటే స్టాక్‌లో ఉంది, ఇది వేగంగా రవాణా చేయబడుతుంది.)

అంతర్జాతీయ లాజిస్టిక్స్‌కు 3-5 పని దినాలు పట్టవచ్చు.

ఆపరేషన్ గమనికలు

● ఈ పరికరం ఎలెక్ట్రోస్టాటిక్-సెన్సిటివ్; అందువలన, కఠినమైన కట్టుబడి ప్యాకేజింగ్ సమయంలో యాంటీ-స్టాటిక్ రక్షణ చర్యలు అవసరం, రవాణా మరియు వినియోగం. అదనంగా, నిరోధించడానికి జాగ్రత్తలు తీసుకోవాలి విద్యుత్ సరఫరా పెరుగుతుంది, అలా చేయడంలో వైఫల్యం శాశ్వత నష్టానికి దారితీయవచ్చు పరికరం (ఉదా., సరైన పరికరాలు గ్రౌండింగ్ మరియు యాంటీ స్టాటిక్ ధరించడం మణికట్టు పట్టీ).

● ఆప్టికల్ ఫైబర్స్ పెళుసుగా ఉంటాయి; పరికరాన్ని లాగడానికి ఫైబర్‌ని ఉపయోగించవద్దు. పరికరాన్ని దాని సాకెట్ నుండి చొప్పించేటప్పుడు లేదా తీసివేసేటప్పుడు, దానిపై ఒత్తిడి చేయవద్దు లేదా పరికరం హౌసింగ్ వెనుక ఉన్న స్లీవ్‌పై లాగండి. పరికరాల కోసం కనెక్టర్‌లతో అమర్చబడి, పరికరం మరియు ఫైబర్ కనెక్టర్ రెండూ ఉండేలా చూసుకోండి సంస్థాపన లేదా తొలగింపు సమయంలో ఏకకాలంలో ఎత్తివేయబడతాయి.

● పిన్‌లకు టంకం అవసరమైతే, టంకం ఉష్ణోగ్రత తప్పనిసరిగా ఉండకూడదు 260 ° C కంటే ఎక్కువ, మరియు టంకం సమయం 10 సెకన్లు మించకూడదు. ప్రత్యేకం కింది వాటికి శ్రద్ధ ఉండాలి: టంకం ప్రక్రియ సమయంలో, ది పరికరం తప్పనిసరిగా శక్తి లేని స్థితిలో ఉండాలి మరియు టంకం ఇనుము సరిగ్గా ఉండాలి గ్రౌన్దేడ్.

నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ

● వారంటీ వ్యవధి:

1లోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ కొనుగోలు నుండి సంవత్సరం. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.

● ఉచిత వారంటీ నుండి మినహాయింపులు:

ఉచిత వారంటీ వ్యవధిలో, ఉచిత మరమ్మత్తు లేదా భర్తీ సేవలు ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం అందించబడుతుంది. అయితే, బాక్స్ ఆప్ట్రానిక్స్ కింది వాటిలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును కలిగి ఉంది వారంటీ వ్యవధిలో కేసులు:

(1) సహజ కారకాల వల్ల కలిగే నష్టం (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాలు.

(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.

(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.

(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.

(5) హౌసింగ్‌పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్‌లు.

(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
