1. 1064nm పరిచయం 30mW DFB బటర్ఫ్లై లేజర్ డయోడ్
2. సాంకేతిక లక్షణాలు
3. ఉత్పత్తి లక్షణాలు
4. సాధారణ అప్లికేషన్లు
5. ఉత్పత్తి వివరాలు
6. ఆర్డరింగ్ సమాచారం
7. డేటాషీట్ మరియు టెస్ట్షీట్
8. కోట్ మరియు చెల్లింపు నిబంధనలు
9. ప్రధాన సమయం
10. ఆపరేషన్ నోట్స్
11. నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ

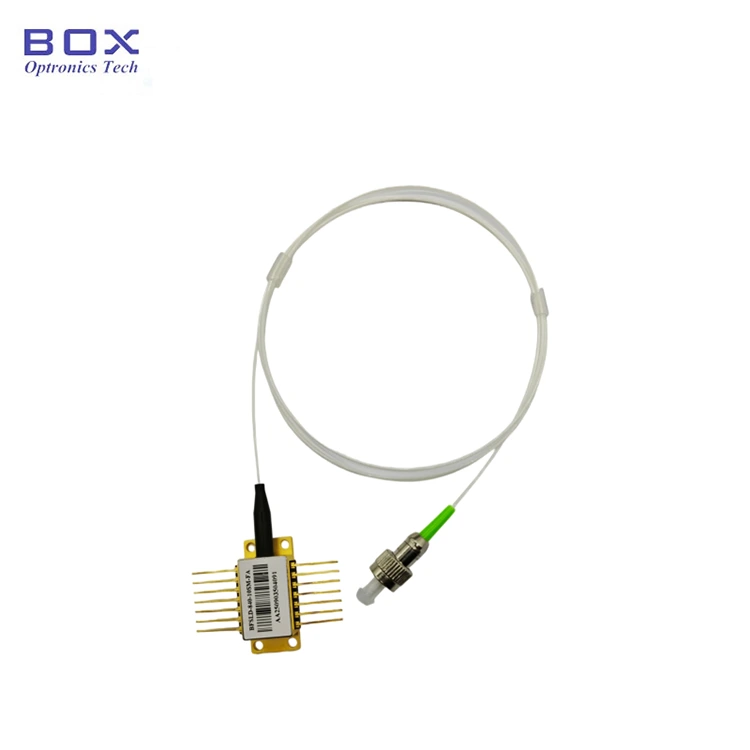

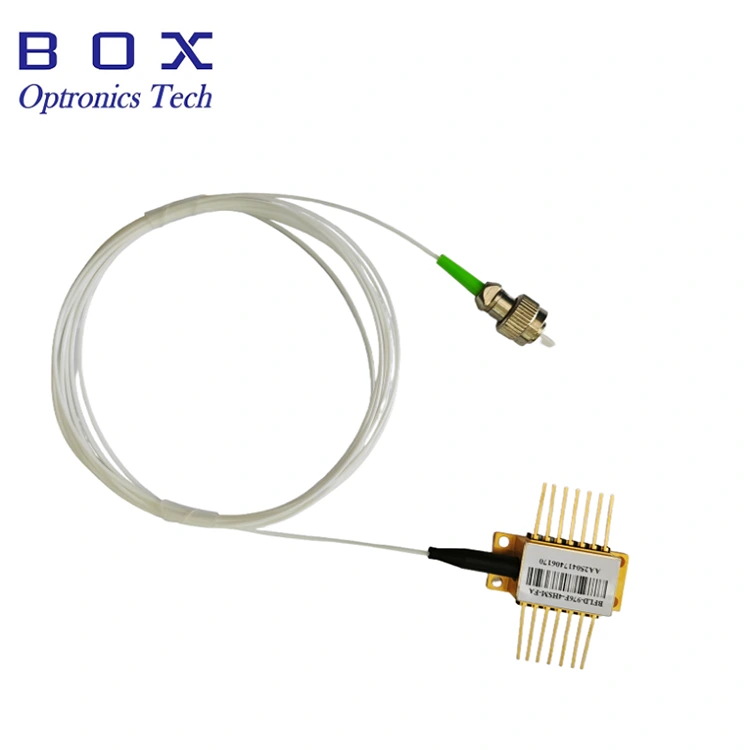

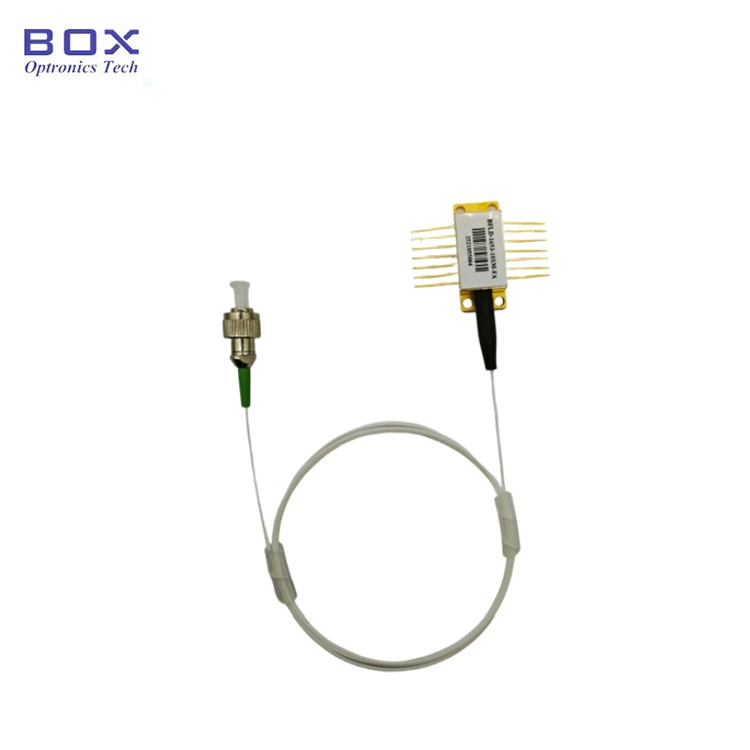

ఇది 14-పిన్తో కూడిన 1064nm DFB లేజర్ డయోడ్ ప్రామాణిక సీతాకోకచిలుక ప్యాకేజీ, కేంద్ర తరంగదైర్ఘ్యం 1064nm, తరంగదైర్ఘ్యం సహనం +/-1nm, మరియు సాధారణ అవుట్పుట్ పవర్ 30mW. అంతర్నిర్మిత TEC, థర్మిస్టర్, ఐసోలేటర్ మరియు దీర్ఘ-కాల స్థిరమైన ఆపరేషన్ కోసం అద్భుతమైన తరంగదైర్ఘ్యం స్థిరత్వంతో PDని పర్యవేక్షించండి. ఇది ప్రధానంగా ఆప్టికల్ ఫైబర్ కమ్యూనికేషన్స్ మరియు సెన్సింగ్లో ఉపయోగించబడుతుంది. కఠినంగా వైర్ చేయండి పిన్ నిర్వచనం ప్రకారం, TEC నియంత్రణలో, మరియు అధిక ఫైబర్ బెండింగ్ పనితీరు మరియు సేవా జీవితాన్ని నిర్ధారించడానికి.
|
పరామితి |
చిహ్నం |
పరిస్థితి |
కనిష్ట |
టైప్ చేయండి. |
గరిష్టంగా |
యూనిట్ |
|
ఆపరేటింగ్ తరంగదైర్ఘ్యం |
λC |
CW, 25℃, IOP=200mA |
1063 |
1064 |
1065 |
nm |
|
ఆప్టికల్ అవుట్పుట్ పవర్ |
PF |
SM ఫైబర్ |
30 |
- |
- |
mW |
|
థ్రెషోల్డ్ కరెంట్ |
ITH |
25℃, IOP=200mA |
- |
20 |
30 |
mA |
|
ఆపరేటింగ్ కరెంట్ |
IOP |
CW |
- |
- |
200 |
mA |
|
ఆపరేటింగ్ వోల్టేజ్ |
VOP |
25℃, IOP=200mA |
- |
- |
2.7 |
V |
|
సైడ్ మోడ్ అణచివేత నిష్పత్తి |
SMSR |
- |
40 |
- |
- |
dB |
|
వర్ణపట వెడల్పు (-20 dB) |
Δλ |
- |
- |
0.1 |
1.0 |
nm |
|
ఆప్టికల్ ఐసోలేషన్ |
ISO |
- |
- |
30 |
- |
dB |
|
వాలు సామర్థ్యం |
η |
- |
- |
0.28 |
- |
mW/mA |
|
మానిటర్ కరెంట్ |
IMON |
VR =5V, IOP=200mA |
500 |
- |
1250 |
μA |
|
MPD డార్క్ కరెంట్ |
ID |
VR=5V |
- |
- |
200 |
nA |
|
థర్మిస్టర్ నిరోధకత |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
థర్మిస్టర్ బి-విలువ |
β |
25℃/85℃ |
- |
3950 |
- |
K |
|
TEC ఆపరేషన్ ఉష్ణోగ్రత |
టాప్ |
IOP=200mA |
15 |
- |
40 |
℃ |
● బహుళ-క్వాంటం బాగా (MQW) పంపిణీ చేయబడిన ఫీడ్బ్యాక్ (DFB) లేజర్లు;
● అవుట్పుట్ పవర్ అప్ 30mW వరకు;
● SM లేదా PM ఫైబర్;
● 14-పిన్ థర్మిస్టర్తో BTF ప్యాకేజీ, TEC, ఐసోలేటర్ మరియు మానిటర్ PD.
● ఆప్టికల్ ఫైబర్ కమ్యూనికేషన్స్;
● ఆప్టికల్ పరికరం;
● ఆప్టికల్ ఫైబర్ సెన్సార్;
● కాంతి మూలం.

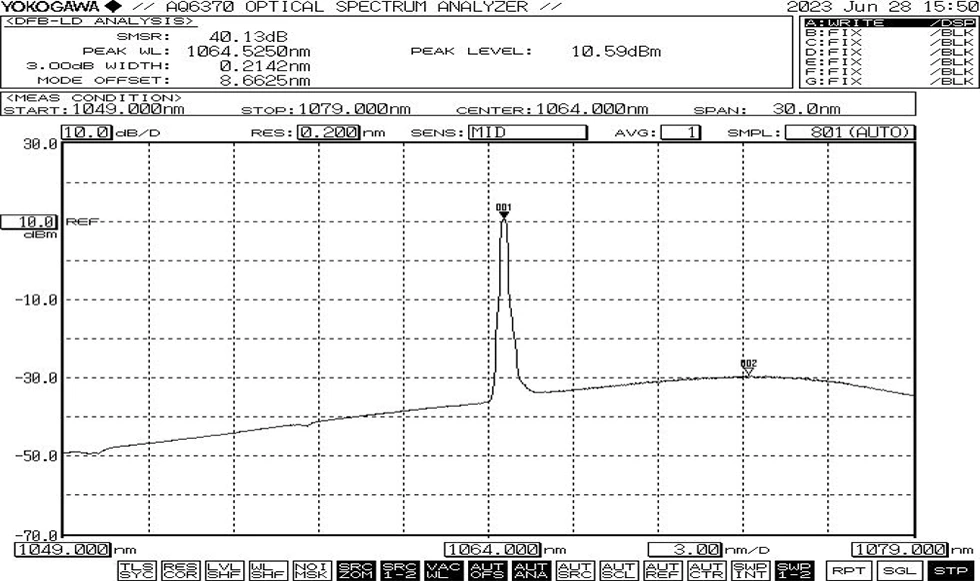

● సాధారణ స్పెక్ట్రమ్: 1064nm, +/-1 WL టాలరెన్స్

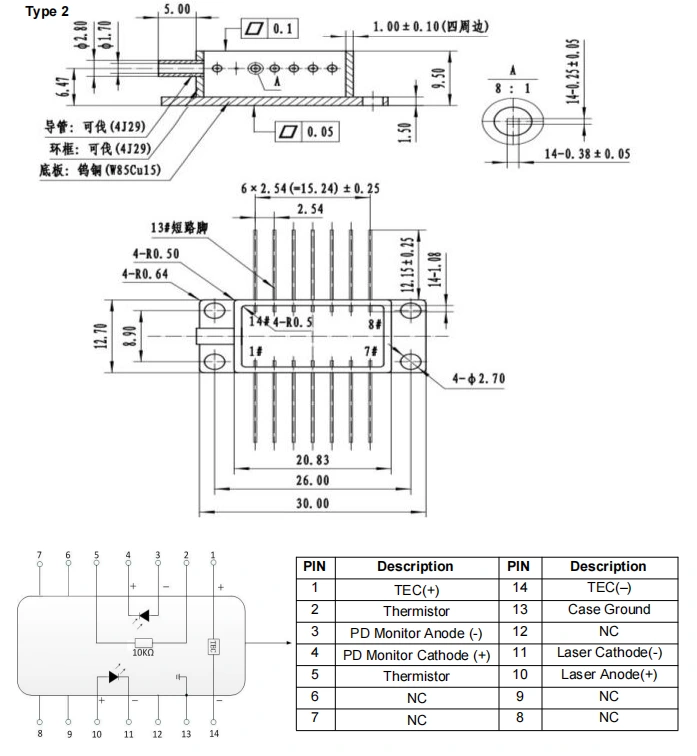

● ప్యాకేజీ డ్రాయింగ్&పిన్-అవుట్ డెఫినిషన్(యూనిట్:మిమీ)-1064nm 30mW DFB బటర్ఫ్లై లేజర్ డయోడ్
● ప్రామాణిక ఉపకరణాలు
|
|
ఉపకరణాలు |
పరిమాణం |
|
1 |
1064nm 30mW DFB బటర్ఫ్లై లేజర్ డయోడ్ |
1 |
|
2 |
ఉత్పత్తి పరీక్ష నివేదిక |
1 |
* స్వతంత్ర పరికరం; అంతర్నిర్మిత డ్రైవర్ లేదు (బాహ్య డ్రైవర్ ఐచ్ఛికం).
|
పేరు |
తరంగదైర్ఘ్యం |
అవుట్పుట్ శక్తి |
ఫైబర్ రకం |
కనెక్టర్ |
పిన్-అవుట్ |
|
BFLD |
-XXX |
-XX |
XX |
-XX |
X |
|
DFB లేజర్ డయోడ్ |
1064: 1064nm |
30: 30mW 60:60mW 2H:200mW |
SM: ఒకే మోడ్ PM: ధ్రువణాన్ని నిర్వహించడం
|
FA: FC/APC SA: SC/APC ఇతర |
NULL: 14PIN రకం 2 |
ఉదా: BFLD-1064-30SM-FA
(ఆర్డర్ సమాచారం: 1064nm 30mW DFB బటర్ఫ్లై లేజర్ డయోడ్, SM ఫైబర్తో, FC/APC కనెక్టర్, పంప్ పిన్).
ఇతర అనుకూలీకరించిన అవసరాల కోసం, దయచేసి సంప్రదించండి: sales06@boxoptronics.com
● కోట్ నిబంధనలు
(1) EXW:
మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, Box Optronics ఉపయోగించమని సూచిస్తోంది EXW. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.
(2) DAP:
మీకు ఖాతా లేకుంటే, దయచేసి షిప్పింగ్ ఖర్చును ముందుగా చెల్లించండి ఉత్పత్తులు.
● చెల్లింపు నిబంధనలు
PayPal మరియు T/T అందుబాటులో ఉన్నాయి.
ఉత్పత్తికి దాదాపు 10 పని దినాలు పడుతుంది. (కొన్ని ఉంటే స్టాక్లో ఉంది, ఇది వేగంగా రవాణా చేయబడుతుంది.)
అంతర్జాతీయ లాజిస్టిక్స్కు 3-5 పని దినాలు పట్టవచ్చు.
● అన్ని భాగాలను పవర్ అప్ చేయడానికి ముందు, ముందుగా కూలర్ని యాక్టివేట్ చేయండి మరియు ఆపై చిప్ వేడెక్కడాన్ని నిరోధించడానికి పెరుగుతున్న పవర్-అప్ దశలతో కొనసాగండి మరియు ఓవర్లోడ్.
● పనిచేస్తున్నప్పుడు, ఈ పరికరం అధిక-తీవ్రత లేజర్ పుంజంను విడుదల చేస్తుంది; చేయండి ఫైబర్ ఎండ్ ముఖంలోకి నేరుగా చూడకండి, అలా చేయడం వల్ల కంటికి గాయం కావచ్చు.
● ఆప్టికల్ ఫైబర్స్ పెళుసుగా ఉంటాయి; పరికరాన్ని లాగడానికి ఫైబర్ని ఉపయోగించవద్దు. పరికరాన్ని దాని సాకెట్ నుండి చొప్పించేటప్పుడు లేదా తీసివేసేటప్పుడు, దానిపై ఒత్తిడి చేయవద్దు లేదా పరికరం హౌసింగ్ వెనుక ఉన్న స్లీవ్పై లాగండి. పరికరాల కోసం కనెక్టర్లతో అమర్చబడి, పరికరం మరియు ఫైబర్ కనెక్టర్ రెండూ ఉండేలా చూసుకోండి సంస్థాపన లేదా తొలగింపు సమయంలో ఏకకాలంలో ఎత్తివేయబడతాయి.
● పిన్లకు టంకం అవసరమైతే, టంకం ఉష్ణోగ్రత తప్పనిసరిగా ఉండకూడదు 260 ° C కంటే ఎక్కువ, మరియు టంకం సమయం 10 సెకన్లు మించకూడదు. ప్రత్యేకం కింది వాటికి శ్రద్ధ ఉండాలి: టంకం ప్రక్రియ సమయంలో, ది పరికరం తప్పనిసరిగా శక్తి లేని స్థితిలో ఉండాలి మరియు టంకం ఇనుము సరిగ్గా ఉండాలి గ్రౌన్దేడ్.
● పవర్-అప్ ప్రక్రియ సమయంలో, అధిక కరెంట్ను నేరుగా వర్తింపజేయవద్దు ఇది చిప్ దెబ్బతినే ప్రమాదం ఉంది. బదులుగా, పరికరాన్ని ప్రస్తుత స్థాయిలో పవర్ అప్ చేయండి చిప్ యొక్క థ్రెషోల్డ్కు దగ్గరగా, ఆపై క్రమంగా కరెంట్ను చిన్నగా పెంచండి కావలసిన స్థాయికి చేరుకునే వరకు ఇంక్రిమెంట్లు.
● వారంటీ వ్యవధి:
1లోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ కొనుగోలు నుండి సంవత్సరం. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.
● ఉచిత వారంటీ నుండి మినహాయింపులు:
ఉచిత వారంటీ వ్యవధిలో, ఉచిత మరమ్మత్తు లేదా భర్తీ సేవలు ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం అందించబడుతుంది. అయితే, బాక్స్ ఆప్ట్రానిక్స్ కింది వాటిలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును కలిగి ఉంది వారంటీ వ్యవధిలో కేసులు:
(1) సహజ కారకాల వల్ల కలిగే నష్టం (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాలు.
(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.
(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.
(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.
(5) హౌసింగ్పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్లు.
(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
