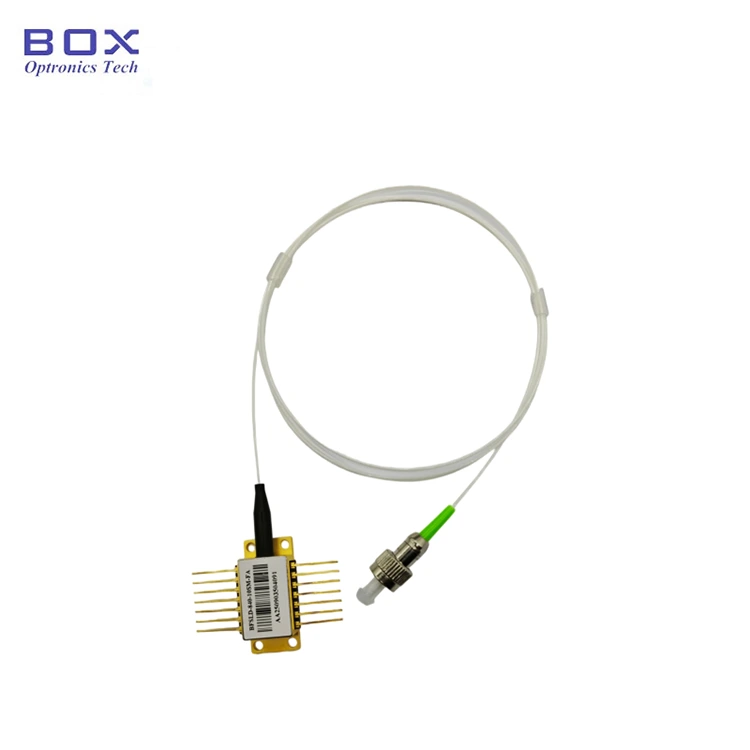

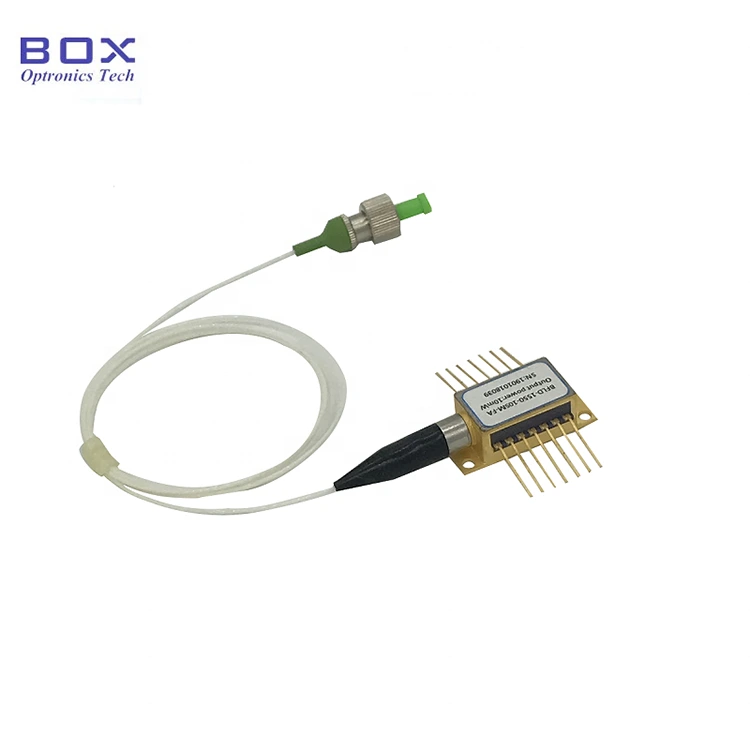

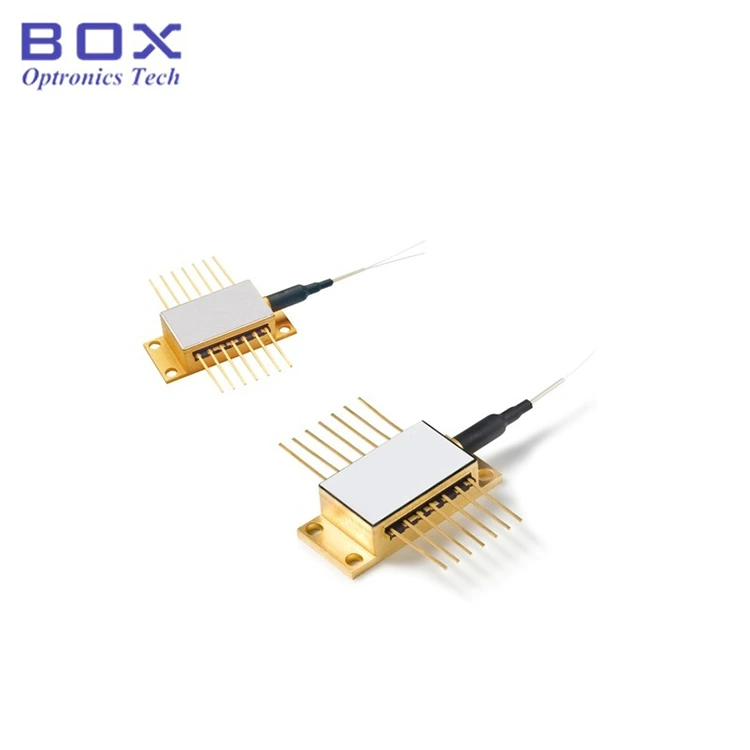

1030nm 50mW DFB లేజర్ డయోడ్ మాడ్యూల్ హెర్మెటిక్గా ఉంది 14-పిన్ సీతాకోకచిలుక ప్యాకేజీలో సీలు చేయబడింది. ఇది CW లేదా పల్స్ ఆపరేషన్కు మద్దతు ఇస్తుంది మరియు స్థిరమైన స్పెక్ట్రం కోసం TEC కూలర్ మరియు థర్మిస్టర్ను అనుసంధానిస్తుంది. స్పెక్ట్రోస్కోపీకి అనుకూలం, టెలికాం, ప్రకాశం మరియు సెన్సింగ్. పవర్ అప్ చేయడానికి ముందు, ముందుగా TEC కూలర్ని యాక్టివేట్ చేయండి, చిప్ వేడెక్కకుండా నిరోధించడానికి చిన్న ఇంక్రిమెంట్లలో శక్తిని వర్తింపజేయండి లేదా ఓవర్లోడ్ అవుతోంది.
|
పరామితి |
చిహ్నం |
కనిష్ట |
విలక్షణమైనది |
గరిష్టంగా |
యూనిట్ |
|
పిగ్టైల్ నుండి అవుట్పుట్ పవర్ |
Pf |
- |
50 |
|
mW |
|
అందుబాటులో ఉన్న పరిధి తరంగదైర్ఘ్యాలు |
lC |
1028 |
|
1032 |
nm |
|
స్పెక్ట్రల్ వెడల్పు (FWHM) |
- |
|
|
3 |
MHz |
|
సైడ్మోడ్ అణచివేత నిష్పత్తి Pf వద్ద |
SMSR |
40 |
45 |
|
dB |
|
తరంగదైర్ఘ్యం షిఫ్ట్ తో ప్రస్తుత |
- |
|
3 |
5 |
pm/mA |
|
తరంగదైర్ఘ్యం షిఫ్ట్ తో ఉష్ణోగ్రత |
- |
|
0.08 |
0.1 |
nm/℃ |
|
ఆపరేటింగ్ కరెంట్ |
IOP |
|
200 |
300 |
mA |
|
థ్రెషోల్డ్ కరెంట్ |
ఇత్ |
|
30 |
50 |
mA |
|
ఫార్వర్డ్ వోల్టేజ్ |
Vf |
|
2 |
2.3 |
V |
|
ధ్రువణ విలుప్తం నిష్పత్తి |
ప్రతి |
15 |
20 |
|
dB |
|
థర్మోఎలెక్ట్రిక్ కూలర్ ప్రస్తుత |
ITEC |
|
|
3 |
A |
|
థర్మోఎలెక్ట్రిక్ కూలర్ వోల్టేజ్ |
VTEC |
|
|
4 |
V |
|
చిప్ ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి |
టాప్ |
15 |
25 |
40 |
℃ |
|
కేస్ ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి |
TC |
10 |
25 |
50 |
℃ |
|
నిల్వ ఉష్ణోగ్రత |
TS |
5 |
|
80 |
℃ |
● పంపిణీ చేయబడిన ఫీడ్బ్యాక్ లేజర్;
● CW లేదా పల్సెడ్ ఆపరేషన్;
● అంతర్నిర్మిత మానిటర్ PD, థర్మోఎలెక్ట్రిక్ కూలర్ మరియు థర్మిస్టర్;
● ఐచ్ఛిక FC/APC కనెక్టర్.
● స్పెక్ట్రోస్కోపీ;
● టెలికాం;
● ప్రకాశం;
● సెన్సింగ్.

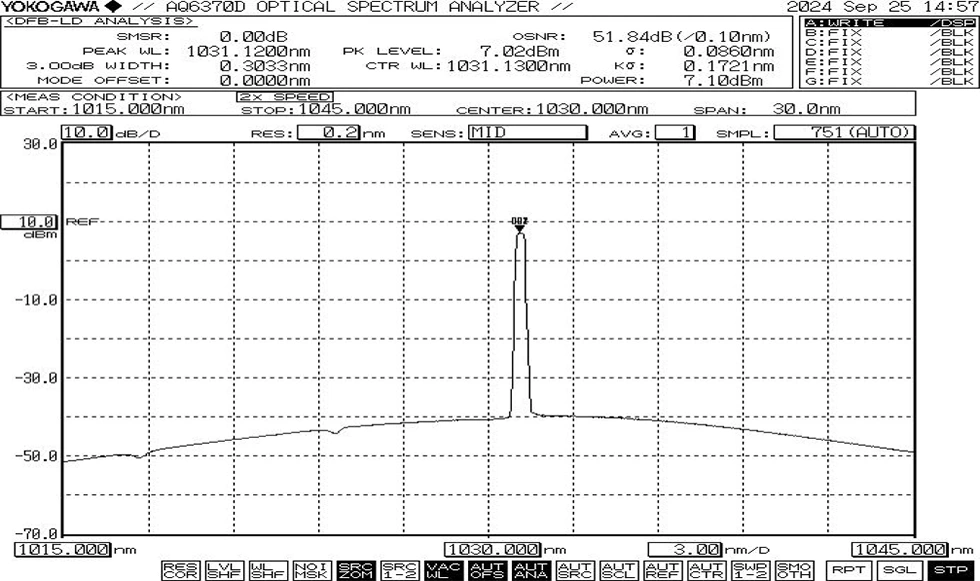

● సాధారణ స్పెక్ట్రం: 1030nm, +/-2nm WL టాలరెన్స్

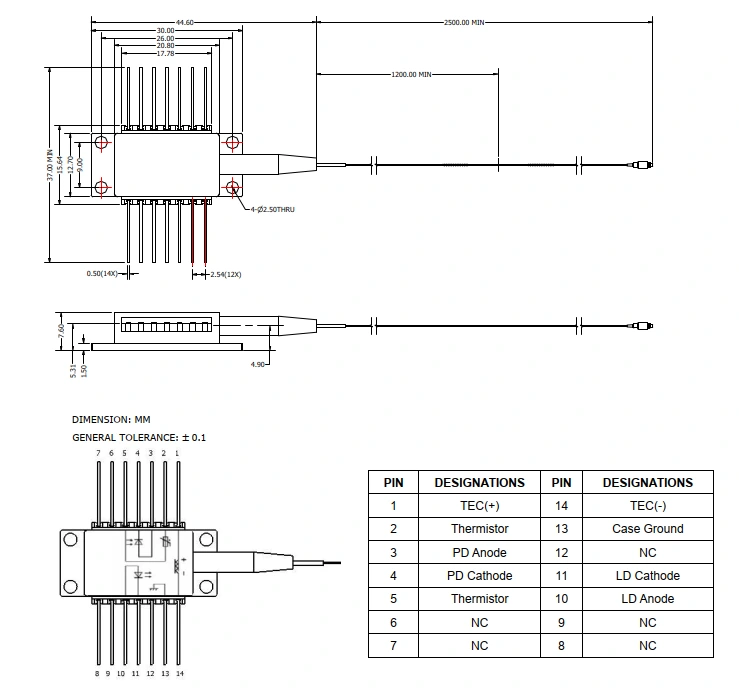

● ప్యాకేజీ డ్రాయింగ్ & పిన్-అవుట్ నిర్వచనం (యూనిట్:మిమీ)
(1) అది ఉష్ణోగ్రతను మార్చడం ద్వారా తరంగదైర్ఘ్యాన్ని సర్దుబాటు చేయడం సాధ్యమేనా? ఏమిటి గుణకం?
--తరంగదైర్ఘ్యం/ఉష్ణోగ్రత గుణకం 0.01nm/℃.
(2) ఏమిటి ఫైబర్ రకం?
--కార్నింగ్ HI1060 ,NA=0.14 ,MFD=6.2um@1060nm.
(3) ఏమిటి పవర్ ట్యూనబుల్ పరిధి?
--10~100%.
(4) మీరు చేయండి LD కోసం రక్షిత ట్యూబ్ మరియు కనెక్టర్ను అందించాలా?
--అవును. 900um వదులుగా ఉండే ట్యూబ్ మరియు FC/APC ఐచ్ఛికం.
|
పేరు |
తరంగదైర్ఘ్యం |
అవుట్పుట్ శక్తి |
ఫైబర్ రకం |
కనెక్టర్ |
|
BFLD |
-DXXX |
-XX |
XX |
-XX |
|
DFB లేజర్ డయోడ్ |
D1030: 1030nm |
50: 50mW |
SM: సింగిల్ మోడ్ PM: పోలరైజేషన్ నిర్వహణ
|
FA: FC/APC ఇతర |
ఉదా: BFLD-D1030-50SM-FA
(ఆర్డర్ సమాచారం: 1030nm 50mW DFB లేజర్ డయోడ్ మాడ్యూల్, సీతాకోకచిలుక ప్యాకేజీ, SM ఫైబర్, FC/APC కనెక్టర్తో).
ఇతర అనుకూలీకరించిన అవసరాల కోసం, దయచేసి సంప్రదించండి: sales06@boxoptronics.com
● కోట్ నిబంధనలు
(1) EXW:
మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, Box Optronics ఉపయోగించమని సూచిస్తోంది EXW. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.
(2) DAP:
మీకు ఖాతా లేకుంటే, దయచేసి షిప్పింగ్ ఖర్చును ముందుగా చెల్లించండి ఉత్పత్తులు.
● చెల్లింపు నిబంధనలు
PayPal మరియు T/T అందుబాటులో ఉన్నాయి.
ఉత్పత్తికి దాదాపు 10 పని దినాలు పడుతుంది. (కొన్ని ఉంటే స్టాక్లో ఉంది, ఇది వేగంగా రవాణా చేయబడుతుంది.)
అంతర్జాతీయ లాజిస్టిక్స్కు 3-5 పని దినాలు పట్టవచ్చు.
● పనిచేస్తున్నప్పుడు, ఈ పరికరం అధిక-తీవ్రత లేజర్ పుంజంను విడుదల చేస్తుంది; చేయండి ఫైబర్ ఎండ్ ముఖంలోకి నేరుగా చూడకండి, అలా చేయడం వల్ల కంటికి గాయం కావచ్చు.
● ఆప్టికల్ ఫైబర్స్ పెళుసుగా ఉంటాయి; పరికరాన్ని లాగడానికి ఫైబర్ని ఉపయోగించవద్దు. పరికరాన్ని దాని సాకెట్ నుండి చొప్పించేటప్పుడు లేదా తీసివేసేటప్పుడు, దానిపై ఒత్తిడి చేయవద్దు లేదా పరికరం హౌసింగ్ వెనుక ఉన్న స్లీవ్పై లాగండి. పరికరాల కోసం కనెక్టర్లతో అమర్చబడి, పరికరం మరియు ఫైబర్ కనెక్టర్ రెండూ ఉండేలా చూసుకోండి సంస్థాపన లేదా తొలగింపు సమయంలో ఏకకాలంలో ఎత్తివేయబడతాయి.
● పిన్లకు టంకం అవసరమైతే, టంకం ఉష్ణోగ్రత తప్పనిసరిగా ఉండకూడదు 260 ° C కంటే ఎక్కువ, మరియు టంకం సమయం 10 సెకన్లు మించకూడదు. ప్రత్యేకం కింది వాటికి శ్రద్ధ ఉండాలి: టంకం ప్రక్రియ సమయంలో, ది పరికరం తప్పనిసరిగా శక్తి లేని స్థితిలో ఉండాలి మరియు టంకం ఇనుము సరిగ్గా ఉండాలి గ్రౌన్దేడ్.
● పరికరాన్ని ఉపయోగిస్తున్నప్పుడు, ఆపరేటింగ్ వోల్టేజీకి ఖచ్చితంగా కట్టుబడి ఉండండి మరియు డేటాషీట్లో పేర్కొన్న ప్రస్తుత పరిధులు. కీలక పారామితులు-ఇత్తో సహా (థ్రెషోల్డ్ కరెంట్), Iop గరిష్టం (గరిష్ట ఆపరేటింగ్ కరెంట్), Vop గరిష్టం (గరిష్టం ఆపరేటింగ్ వోల్టేజ్), మరియు λc (సెంటర్ వేవ్లెంగ్త్)-సూచించబడాలి ప్రత్యేకంగా రవాణా సమయంలో అందించిన పరీక్ష నివేదికలో. గమనిక:ఆపరేషన్ సంపూర్ణ గరిష్ట రేటింగ్లకు మించి పరికరానికి శాశ్వత నష్టం కలిగించవచ్చు.
● వారంటీ వ్యవధి:
1లోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ కొనుగోలు నుండి సంవత్సరం. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.
● ఉచిత వారంటీ నుండి మినహాయింపులు:
ఉచిత వారంటీ వ్యవధిలో, ఉచిత మరమ్మత్తు లేదా భర్తీ సేవలు ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం అందించబడుతుంది. అయితే, బాక్స్ ఆప్ట్రానిక్స్ కింది వాటిలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును కలిగి ఉంది వారంటీ వ్యవధిలో కేసులు:
(1) సహజ కారకాల వల్ల కలిగే నష్టం (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాలు.
(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.
(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.
(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.
(5) హౌసింగ్పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్లు.
(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
