1550.12nm DWDM DFB లేజర్

ఉత్పత్తి అవలోకనం-1550.12nm DWDM DFB లేజర్

1550.12nm DWDM DFB లేజర్ (మోడల్ BFLD-CH34-XXSM-FA, ITU గ్రిడ్ ఛానల్ 34) అనేది అనలాగ్ CATV ట్రాన్స్‌మిషన్ మరియు DWDM ఆప్టికల్ కమ్యూనికేషన్ అప్లికేషన్‌ల కోసం ప్రత్యేకంగా రూపొందించబడిన 14-పిన్ సీతాకోకచిలుక ప్యాక్ చేయబడిన పంపిణీ చేయబడిన ఫీడ్‌బ్యాక్ లేజర్ డయోడ్. 1550.12nm యొక్క ప్రామాణిక ITU గ్రిడ్ తరంగదైర్ఘ్యం వద్ద పనిచేస్తోంది, ఈ పరికరం FC/APC కనెక్టర్‌తో సింగిల్-మోడ్ లేదా పోలరైజేషన్-మెయింటైనింగ్ ఫైబర్ ద్వారా 10mW లేదా 20mW ఆప్టికల్ అవుట్‌పుట్ శక్తిని అందిస్తుంది.

ఇంటిగ్రేటెడ్ ఐసోలేటర్, థర్మోఎలెక్ట్రిక్ కూలర్ (TEC), 10kΩ థర్మిస్టర్ మరియు మానిటర్ ఫోటోడియోడ్‌తో హెర్మెటిక్ 14-పిన్ బటర్‌ఫ్లై ప్యాకేజీలో ఉంచబడిన లేజర్ పూర్తి -40°C నుండి +85°C ఆపరేటింగ్ ఉష్ణోగ్రత పరిధిలో ఉష్ణోగ్రత మరియు పవర్ స్టెబిలైజేషన్‌ను అందిస్తుంది. విభిన్న సిస్టమ్ బోర్డ్ డిజైన్‌లతో అనుకూలత కోసం రెండు పిన్‌అవుట్ కాన్ఫిగరేషన్‌లు (టైప్ 1 మరియు టైప్ 2) అందుబాటులో ఉన్నాయి.

కీ ఫీచర్లు-1550.12nm DWDM DFB లేజర్

· ప్రామాణిక ITU గ్రిడ్ తరంగదైర్ఘ్యం: 1550.12nm (ఛానల్ 34), పూర్తి CH18–CH64 రేంజ్ ఆప్షనల్

· అధిక ఆప్టికల్ అవుట్‌పుట్ పవర్:10mW లేదా 20mW

· అధునాతన అనలాగ్ చిప్ డిజైన్ CATV ట్రాన్స్‌మిషన్ కోసం ఆప్టిమైజ్ చేయబడింది

· అధిక సైడ్-మోడ్ సప్రెషన్ రేషియో: SMSR ≥30dB

· అంతర్నిర్మిత ఆప్టికల్ ఐసోలేటర్: ≥30dB ఐసోలేషన్ @25°C

· అధిక ఆప్టికల్ రాబడి నష్టం: ≥40dB

· విస్తృత మాడ్యులేషన్ బ్యాండ్‌విడ్త్: 2.5GHz విలక్షణమైనది

· ఇంటిగ్రేటెడ్ TEC మరియు థర్మిస్టర్‌తో 14-పిన్ హెర్మెటిక్ బటర్‌ఫ్లై ప్యాకేజీ

· పవర్ మానిటరింగ్ కోసం ఇంటిగ్రేటెడ్ మానిటర్ ఫోటోడియోడ్

· ఫైబర్ ఎంపికలు: SMF-28e సింగిల్-మోడ్ లేదా PMF-1550 ధ్రువణ-నిర్వహణ ఫైబర్

· ప్రామాణిక FC/APC కనెక్టర్, 1.0m పిగ్‌టైల్ (900μm లూజ్ ట్యూబ్)

· విస్తృత ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి: -40°C నుండి +85°C

· డిజైన్ సౌలభ్యం కోసం రెండు పిన్అవుట్ కాన్ఫిగరేషన్‌లు (టైప్ 1 / టైప్ 2)

సాధారణ అప్లికేషన్లు-1550.12nm DWDM DFB లేజర్

· CATV ప్రసార నెట్‌వర్క్‌లు మరియు హెడ్‌ఎండ్ ట్రాన్స్‌మిషన్ సిస్టమ్‌లు

· పరిమిత ఫైబర్ వనరులతో నెట్‌వర్క్‌లు (వేవ్‌లెంగ్త్ మల్టీప్లెక్సింగ్)

· కేబుల్ టెలివిజన్ హబ్ మరియు పంపిణీ పరికరాలు

· అనలాగ్ RF-ఓవర్-ఫైబర్ కోసం ఆప్టికల్ ట్రాన్స్‌మిటర్ మాడ్యూల్స్

· ఫైబర్ ఆప్టిక్ పరీక్ష మరియు కొలత సాధనం

· ఫైబర్ ద్వారా శాటిలైట్ మరియు RF సిగ్నల్ పంపిణీ

· ఆప్టికల్ కమ్యూనికేషన్ లేబొరేటరీలలో పరిశోధన మరియు అభివృద్ధి

· CATV మరియు టెలికాం పరికరాలలో OEM ఏకీకరణ

ఉత్పత్తి లక్షణాలు-1550.12nm DWDM DFB లేజర్

సంపూర్ణ గరిష్ట రేటింగ్‌లు

ఎలక్ట్రో-ఆప్టికల్ లక్షణాలు (T = 25°C, IF = IOP)

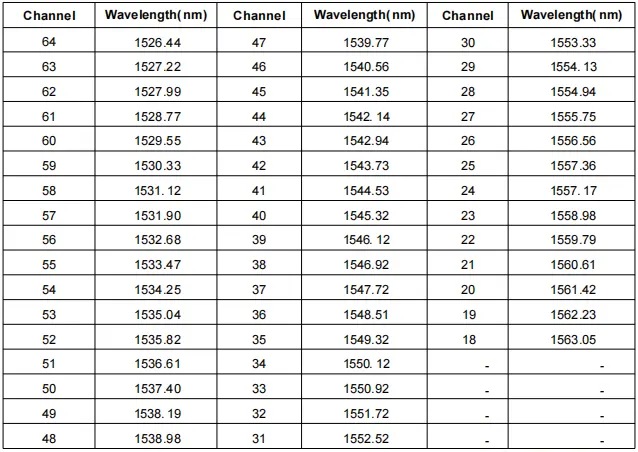

ITU గ్రిడ్ వేవ్‌లెంగ్త్ సూచన (ఎంచుకున్న ఛానెల్‌లు)

గమనిక: పూర్తి ITU గ్రిడ్ ఛానెల్‌లు CH18–CH64 (1526.44nm–1563.05nm) అభ్యర్థనపై అందుబాటులో ఉన్నాయి.

ఆప్టికల్ ఫైబర్ స్పెసిఫికేషన్స్-1550.12nm DWDM DFB లేజర్

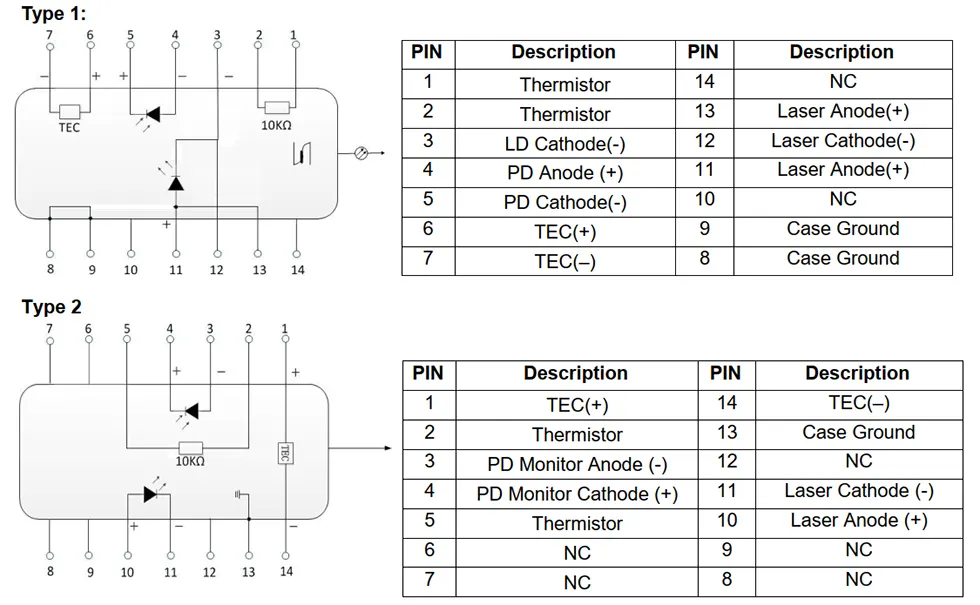

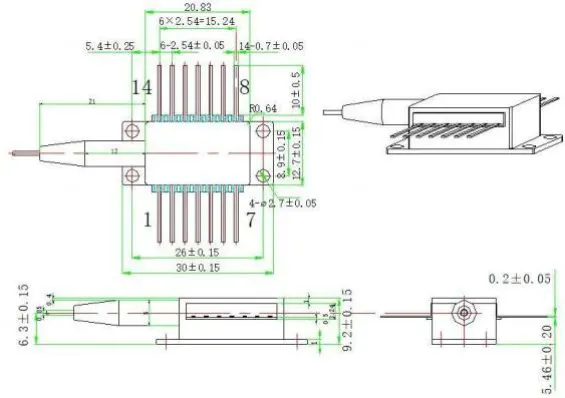

ప్యాకేజీ మరియు పిన్ డెఫినిషన్-1550.12nm DWDM DFB లేజర్

ఆర్డరింగ్ సమాచారం-1550.12nm DWDM DFB లేజర్

మోడల్ నామకరణం

BFLD - XXXX - XX - XX - XX (-X)

ఉదాహరణ: BFLD-CH34-10SM-FA

బాక్స్ ఆప్ట్రానిక్స్ DWDM DFB లేజర్‌లను ఎందుకు ఎంచుకోవాలి?

· CATV అప్లికేషన్‌ల కోసం అనలాగ్-ఆప్టిమైజ్ చేసిన డిజైన్‌తో నిరూపితమైన DFB లేజర్ చిప్ టెక్నాలజీ

షిప్‌మెంట్‌కు ముందు 100% ఫంక్షనల్ టెస్టింగ్ మరియు బర్న్-ఇన్ స్క్రీనింగ్

· గట్టి తరంగదైర్ఘ్యం సహనంతో పూర్తి ITU గ్రిడ్ తరంగదైర్ఘ్యం మద్దతు (CH18–CH64)

· ఫ్యాక్టరీ-ప్రత్యక్ష సరఫరాతో పోటీ ధర

· ఫ్లెక్సిబుల్ ఆర్డర్ పరిమాణాలు — R&D ప్రోటోటైప్‌లు మరియు వాల్యూమ్ ప్రొడక్షన్ రెండింటికీ మద్దతు

· తరంగదైర్ఘ్యం, శక్తి, ఫైబర్ రకం, కనెక్టర్ మరియు పిన్ కాన్ఫిగరేషన్ కోసం అనుకూలీకరణ ఎంపికలు

· CATV నెట్‌వర్క్ విస్తరణ మరియు ఉత్పత్తి ప్రోగ్రామ్‌ల కోసం దీర్ఘకాలిక సరఫరా స్థిరత్వం

· నమ్మకమైన విస్తృత-ఉష్ణోగ్రత ఆపరేషన్ కోసం ఇంటిగ్రేటెడ్ TECతో హెర్మెటిక్ బటర్‌ఫ్లై ప్యాకేజింగ్

· పూర్తి ట్రాకింగ్‌తో DHL/UPS/FedEx ద్వారా అంతర్జాతీయ షిప్పింగ్

తరచుగా అడిగే ప్రశ్నలు (FAQ)

ప్ర: ఈ DWDM DFB లేజర్ మరియు ప్రామాణిక DFB లేజర్ మధ్య తేడా ఏమిటి?

A: ఈ ITU-గ్రిడ్ DFB లేజర్ ఖచ్చితమైన తరంగదైర్ఘ్యం నియంత్రణను అనలాగ్ CATV-ఆప్టిమైజ్ చేసిన పనితీరుతో మిళితం చేస్తుంది. ఇది అధిక క్యారియర్-టు-నాయిస్ రేషియో (CNR), తక్కువ డిస్టార్షన్ పనితీరు (CSO/CTB) మరియు స్థిరమైన ఆప్టికల్ అవుట్‌పుట్ కోసం ఆప్టిమైజ్ చేయబడిన లేజర్ చిప్ డిజైన్‌ను కలిగి ఉంది.

ప్రధానంగా డిజిటల్ ఆప్టికల్ కమ్యూనికేషన్ కోసం రూపొందించబడిన స్టాండర్డ్ DFB లేజర్‌లతో పోలిస్తే, CATV DFB లేజర్‌లు అనలాగ్ మాడ్యులేషన్ అప్లికేషన్‌ల కోసం ప్రత్యేకంగా ఆప్టిమైజ్ చేయబడ్డాయి, ఇక్కడ లీనియారిటీ మరియు నాయిస్ పనితీరు కీలకం.

ప్ర: ఏ ITU గ్రిడ్ తరంగదైర్ఘ్యాలు అందుబాటులో ఉన్నాయి?

A: మేము సాధారణంగా ఉపయోగించే C-బ్యాండ్ DWDM ఛానెల్‌లను కవర్ చేస్తూ CH18 (1563.05nm) నుండి CH64 (1526.44nm) వరకు ITU-T గ్రిడ్ తరంగదైర్ఘ్యాలను అందిస్తాము. నిర్దిష్ట సిస్టమ్ అవసరాలకు అనుగుణంగా అనుకూల తరంగదైర్ఘ్యాలు అందుబాటులో ఉంటాయి.

ప్ర: SMF మరియు PMF ఫైబర్ ఎంపికల మధ్య తేడా ఏమిటి?

A: SMF-28e అనేది ప్రామాణిక సింగిల్-మోడ్ ఫైబర్, ఇది చాలా CATV మరియు ధ్రువణత కీలకం కాని సాధారణ ఆప్టికల్ కమ్యూనికేషన్ అప్లికేషన్‌లకు అనుకూలంగా ఉంటుంది. PMF-1550 అనేది ధ్రువణ-నిర్వహణ ఫైబర్, ఇది పోలరైజేషన్-సెన్సిటివ్ సిస్టమ్స్ కోసం రూపొందించబడింది. PM ఫైబర్ కోసం, స్లో యాక్సిస్ కనెక్టర్ కీకి సమలేఖనం చేయబడింది. మీ సిస్టమ్ ధ్రువణ అవసరాల ఆధారంగా ఎంచుకోండి.

ప్ర: CATV అప్లికేషన్‌లకు అంతర్నిర్మిత ఐసోలేటర్ ఎందుకు ముఖ్యమైనది?

A: ఫైబర్ రిఫ్లెక్షన్స్ లేదా ఆప్టికల్ కాంపోనెంట్స్ వల్ల కలిగే ఆప్టికల్ ఫీడ్‌బ్యాక్ అనలాగ్ ట్రాన్స్‌మిషన్ సిస్టమ్‌లలో శబ్దం, తరంగదైర్ఘ్యం అస్థిరత మరియు సిగ్నల్ క్షీణతను పరిచయం చేయవచ్చు. అంతర్నిర్మిత ఆప్టికల్ ఐసోలేటర్ ఆప్టికల్ ఫీడ్‌బ్యాక్‌ను అణిచివేస్తుంది, స్థిరమైన అవుట్‌పుట్ పవర్, తక్కువ శబ్దం మరియు నమ్మకమైన CATV ప్రసార పనితీరును నిర్ధారిస్తుంది.

ప్ర: కనీస ఆర్డర్ పరిమాణం (MOQ) ఎంత?

A:MOQ 1pc. మేము సౌకర్యవంతమైన ఆర్డర్ పరిమాణాలకు మద్దతు ఇస్తాము. ప్రామాణిక నమూనాలు R&D మరియు ప్రోటోటైపింగ్ కోసం చిన్న పరిమాణంలో సరఫరా చేయబడతాయి, అలాగే CATV నెట్‌వర్క్ విస్తరణ మరియు ఉత్పత్తి కోసం పెద్ద వాల్యూమ్‌లలో అందించబడతాయి. మీకు అవసరమైన పరిమాణంలో నిర్దిష్ట ధరల కోసం మా విక్రయ బృందాన్ని సంప్రదించండి.

ప్ర: నేను అనుకూల తరంగదైర్ఘ్యం, శక్తి లేదా కనెక్టర్ కాన్ఫిగరేషన్‌ను పొందవచ్చా?

A: అవును, మేము ఏదైనా ITU గ్రిడ్ తరంగదైర్ఘ్యం (CH18–CH64), 6–20mW లోపల కస్టమ్ అవుట్‌పుట్ పవర్ లెవల్స్, ప్రత్యామ్నాయ ఫైబర్ రకాలు మరియు పొడవులు, వివిధ కనెక్టర్ రకాలు (FC/APC, SC/APC, LC, మొదలైనవి) మరియు టైలర్డ్ పిన్ కాన్ఫిగరేషన్‌లు (రకం 2)తో సహా సమగ్ర అనుకూలీకరణ ఎంపికలను అందిస్తాము. మీ నిర్దిష్ట అవసరాలతో మమ్మల్ని సంప్రదించండి మరియు మా ఇంజనీరింగ్ బృందం సాధ్యాసాధ్యాలను సమీక్షిస్తుంది మరియు కొటేషన్‌ను అందిస్తుంది.

డేటాషీట్ మరియు టెస్ట్షీట్

డేటాషీట్

టెస్ట్షీట్

ప్రధాన సమయం

· ప్రామాణిక యూనిట్లు (ఇన్-స్టాక్ మోడల్స్): 3~5 పని రోజులు

· ప్రామాణిక ఉత్పత్తి: 2~3 వారాలు

· వాల్యూమ్ ఆర్డర్‌లు: దయచేసి ప్రొడక్షన్ షెడ్యూల్ కోసం మమ్మల్ని  సంప్రదించండి

· కస్టమ్ ఆర్డర్‌లు: 3~4 వారాలు

· అంతర్జాతీయ షిప్పింగ్: ~5 పని దినాలు (DHL/UPS/FedEx Express)

ఆపరేషన్ నోట్స్ మరియు హ్యాండ్లింగ్

· లేజర్ డయోడ్‌లు ఎలక్ట్రోస్టాటిక్ డిశ్చార్జ్ (ESD) సెన్సిటివ్ డివైజ్‌లు — హ్యాండిల్ చేసేటప్పుడు ఎల్లప్పుడూ సరైన ESD రక్షణను ఉపయోగించండి

· కాలుష్యాన్ని నిరోధించడానికి ఫైబర్ ఎండ్-ఫేస్ మరియు ఆప్టికల్ భాగాలను బేర్ వేళ్లతో తాకడం మానుకోండి

· ఉపయోగించని పరికరాలను సిఫార్సు చేసిన నిల్వ ఉష్ణోగ్రత వద్ద ESD-సురక్షిత ప్యాకేజింగ్‌లో నిల్వ చేయండి (-40°C నుండి +85°C)

· డేటాషీట్‌లో పేర్కొన్న సంపూర్ణ గరిష్ట రేటింగ్‌లను మించకూడదు

· ఎల్లప్పుడూ కరెంట్ లిమిటింగ్ మరియు ఓవర్-వోల్టేజ్ ప్రొటెక్షన్‌తో లేజర్ డయోడ్ డ్రైవర్‌ను ఉపయోగించండి

· సరైన పనితీరు మరియు విశ్వసనీయత కోసం లేజర్ డ్రైవ్ కరెంట్‌ని వర్తింపజేయడానికి ముందు TEC ఉష్ణోగ్రత స్థిరీకరణను ప్రారంభించండి

· ఫైబర్ డ్యామేజ్‌ని నివారించడానికి ఫైబర్ పిగ్‌టైల్  అధికంగా వంగడాన్ని నివారించండి

· ఫైబర్ కనెక్టర్‌లను డ్యామేజ్ మరియు ఇన్సర్షన్ నష్టాన్ని నివారించడానికి సంభోగం చేసే ముందు సరైన శుభ్రపరిచే సాధనాలతో శుభ్రం చేయండి

· రేటింగ్ చేయబడిన కరెంట్ లేదా వెలుపలి ఉష్ణోగ్రత పరిధి కంటే లేజర్‌ను ఆపరేట్ చేయడం వల్ల జీవితకాలం తగ్గిపోయి శాశ్వత నష్టం జరగవచ్చు
