CATV కోసం DWDM 14PIN బటర్‌ఫ్లై అనలాగ్ లేజర్

విషయ సూచిక

1. DWDM పరిచయం CATV కోసం 14PIN బటర్‌ఫ్లై అనలాగ్ లేజర్

2. సాంకేతిక లక్షణాలు

3. ఉత్పత్తి లక్షణాలు

4. సాధారణ అప్లికేషన్లు

5. ఉత్పత్తి వివరాలు

6. ఆర్డరింగ్ సమాచారం

7. డేటాషీట్ మరియు టెస్ట్షీట్

8. కోట్ మరియు చెల్లింపు నిబంధనలు

9. ప్రధాన సమయం

10. ఆపరేషన్ నోట్స్

11. నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ

ఉత్పత్తి పరిచయం

CATV కోసం DWDM 14PIN బటర్‌ఫ్లై అనలాగ్ లేజర్ రూపొందించబడింది అధునాతన అనలాగ్ చిప్, ఆప్టికల్ ఐసోలేటర్ మరియు 10mW అవుట్‌పుట్ పవర్‌తో. ప్యాక్ చేయబడింది అంతర్నిర్మిత థర్మోఎలెక్ట్రిక్ కూలర్ (TEC) మరియు మానిటర్ ఫోటోడియోడ్‌తో, ఇది అందిస్తుంది అద్భుతమైన సరళత, తక్కువ వక్రీకరణ మరియు అంతటా ఉన్నతమైన తరంగదైర్ఘ్యం స్థిరత్వం DWDM గ్రిడ్. పిన్‌లకు టంకం అవసరమైతే, టంకం ఉష్ణోగ్రత తప్పనిసరిగా ఉండాలి 260 ° C మించకూడదు మరియు టంకం సమయం 10 సెకన్లు మించకూడదు.

ఉత్పత్తి స్పెసిఫికేషన్లు

ఉత్పత్తి లక్షణాలు

● ఫైబర్ రకం SMF-28e కావచ్చు లేదా PMF-1550;

● అవుట్‌పుట్ పవర్ 10mW లేదా అనుకూలీకరించబడింది;

● 14-పిన్ TEC మరియు మానిటర్ PDతో BTF ప్యాకేజీ.

ఉత్పత్తి అప్లికేషన్లు

● ఫైబర్ ఆప్టిక్ కమ్యూనికేషన్;

● DWDM వ్యవస్థలు;

● CATV ప్రసారం;

● ప్రయోగశాల పరీక్ష పరికరాలు.

ఉత్పత్తి వివరాలు

● ITU గ్రిడ్ ఛానెల్ నంబరింగ్

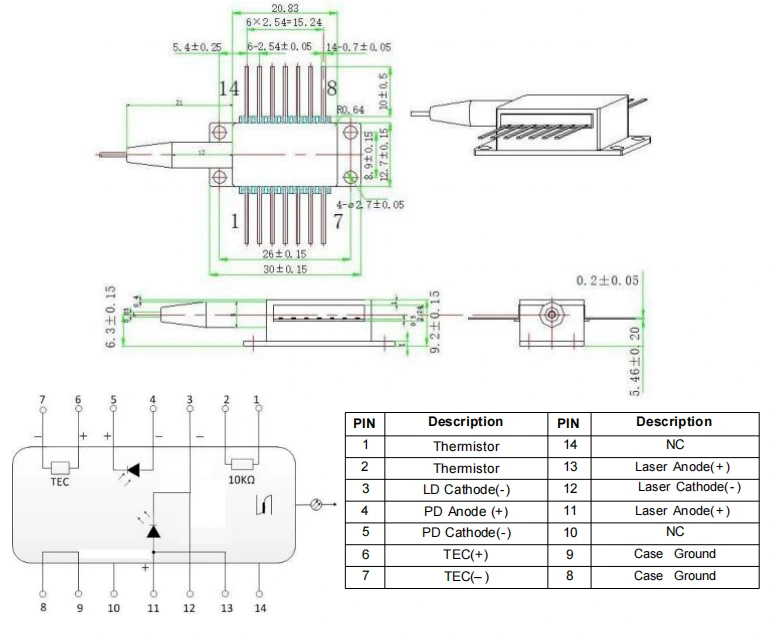

● టైప్ 1 ప్యాకేజీ డ్రాయింగ్&పిన్-అవుట్ డెఫినిషన్(యూనిట్:మిమీ):DWDM 14PIN CATV కోసం బటర్‌ఫ్లై అనలాగ్ లేజర్

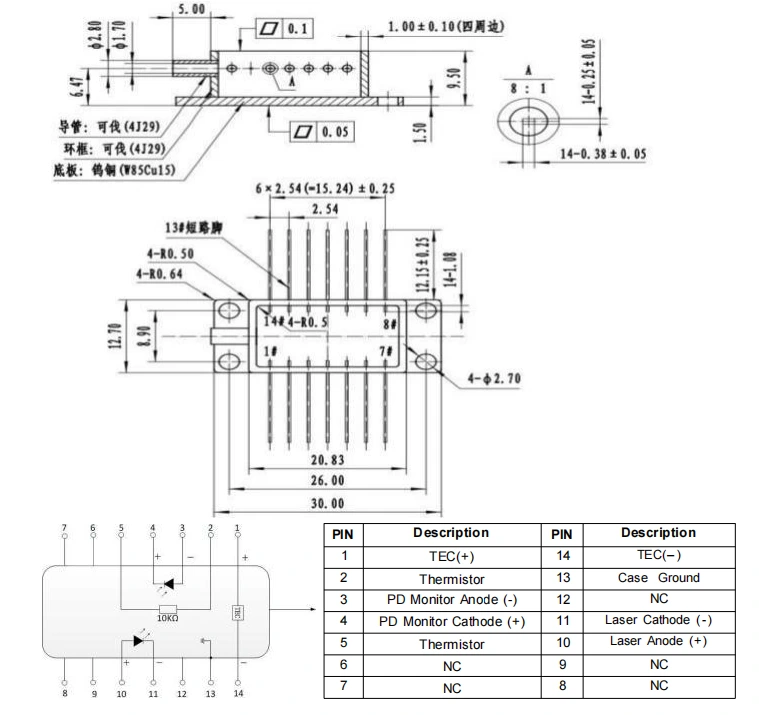

● టైప్ 2 ప్యాకేజీ డ్రాయింగ్&పిన్-ఔట్ డెఫినిషన్(యూనిట్:మిమీ)-DWDM 14PIN CATV కోసం బటర్‌ఫ్లై అనలాగ్ లేజర్

ఆర్డర్ చేస్తోంది సమాచారం

ఉదా: BFLD-CH56-10SM-FA

(ఆర్డర్ సమాచారం: CATV కోసం DWDM 14PIN బటర్‌ఫ్లై అనలాగ్ లేజర్, CH56: 1532.68nm, 10mW అవుట్‌పుట్ పవర్, SM ఫైబర్, FC/APC కనెక్టర్, టైప్1 పిన్-అవుట్).

ఇతర అనుకూలీకరించిన అవసరాల కోసం, దయచేసి సంప్రదించండి: sales06@boxoptronics.com

డేటాషీట్ మరియు టెస్ట్షీట్

డేటాషీట్

టెస్ట్షీట్

కోట్ నిబంధనలు మరియు చెల్లింపు

● కోట్ నిబంధనలు

(1) EXW:

మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, Box Optronics ఉపయోగించమని సూచిస్తోంది EXW. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.

(2) DAP:

మీకు ఖాతా లేకుంటే, దయచేసి షిప్పింగ్ ఖర్చును ముందుగా చెల్లించండి ఉత్పత్తులు.

(3) ఇతర

● చెల్లింపు నిబంధనలు

PayPal మరియు T/T అందుబాటులో ఉన్నాయి.

ప్రధాన సమయం

ఉత్పత్తికి దాదాపు 10 పని దినాలు పడుతుంది. (కొన్ని ఉంటే స్టాక్‌లో ఉంది, ఇది వేగంగా రవాణా చేయబడుతుంది.)

అంతర్జాతీయ లాజిస్టిక్స్‌కు 3-5 పని దినాలు పట్టవచ్చు.

ఆపరేషన్ నోట్స్

● ESD రక్షణ:ఈ పరికరం ఎలెక్ట్రోస్టాటిక్-సెన్సిటివ్. కాబట్టి, కఠినమైన యాంటీ-స్టాటిక్ రక్షణ చర్యలు తప్పక ప్యాకేజింగ్, రవాణా మరియు ఉపయోగం సమయంలో కట్టుబడి ఉండాలి. అదనంగా, విద్యుత్ సరఫరా పెరగకుండా జాగ్రత్తలు తీసుకోవాలి, అలా చేయడంలో వైఫల్యం పరికరానికి శాశ్వత నష్టం కలిగించవచ్చు (ఉదా., సరైన పరికరాలు ఉండేలా చూసుకోండి గ్రౌండింగ్ మరియు యాంటీ స్టాటిక్ రిస్ట్ స్ట్రాప్ ధరించండి).

● పిన్ సోల్డరింగ్ అవసరాలు: పిన్స్ అయితే soldered అవసరం, soldering ఉష్ణోగ్రత 260 ° C మించకూడదు, మరియు టంకం సమయం 10 సెకన్లకు మించకూడదు. పై ప్రత్యేక శ్రద్ధ వహించండి క్రింది: టంకం ప్రక్రియ సమయంలో, పరికరం తప్పనిసరిగా అన్‌పవర్‌లో ఉండాలి రాష్ట్రం, మరియు టంకం ఇనుము సరిగ్గా గ్రౌన్దేడ్ చేయాలి.

● కరెంట్ వర్తించు: పవర్ అప్ సమయంలో ప్రక్రియ, అధిక కరెంట్‌ను నేరుగా వర్తింపజేయవద్దు, ఎందుకంటే ఇది చిప్‌కు హాని కలిగించే ప్రమాదం ఉంది. బదులుగా, చిప్ థ్రెషోల్డ్‌కు దగ్గరగా ఉన్న ప్రస్తుత స్థాయిలో పరికరాన్ని పవర్ అప్ చేయండి, ఆపై క్రమంగా కావలసిన వరకు చిన్న ఇంక్రిమెంట్లలో ప్రస్తుత పెంచండి స్థాయికి చేరుకుంది.

● TEC కూలర్: అన్ని భాగాలను పవర్ అప్ చేయడానికి ముందు, ముందుగా కూలర్‌ని యాక్టివేట్ చేసి, ఆపై ఇంక్రిమెంటల్ పవర్-అప్ దశలను కొనసాగించండి చిప్ వేడెక్కడం మరియు ఓవర్‌లోడ్‌ను నిరోధించండి.

నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ

● వారంటీ వ్యవధి:

1లోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ కొనుగోలు నుండి సంవత్సరం. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.

● ఉచిత వారంటీ నుండి మినహాయింపులు:

ఉచిత వారంటీ వ్యవధిలో, ఉచిత మరమ్మత్తు లేదా భర్తీ సేవలు ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం అందించబడుతుంది. అయితే, బాక్స్ ఆప్ట్రానిక్స్ కింది వాటిలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును కలిగి ఉంది వారంటీ వ్యవధిలో కేసులు:

(1) సహజ కారకాల వల్ల కలిగే నష్టం (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాలు.

(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.

(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.

(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.

(5) హౌసింగ్‌పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్‌లు.

(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
