CWDM 1270-1650nm DFB లేజర్ మూలం

విషయ సూచిక

1. పరిచయం అంతర్నిర్మిత డ్రైవ్ సర్క్యూట్‌లతో CWDM 1270-1650nm DFB లేజర్ సోర్స్

2. సాంకేతిక స్పెసిఫికేషన్లు

3. ఉత్పత్తి లక్షణాలు

4. సాధారణ అప్లికేషన్లు

5. ఉత్పత్తి వివరాలు

6. సేఫ్ ఆపరేషన్ గైడ్

7. ఆర్డరింగ్ సమాచారం

8. డేటాషీట్ మరియు టెస్ట్షీట్

9. కోట్ నిబంధనలు మరియు చెల్లింపు

10. ప్రధాన సమయం

11. ఆపరేషన్ నోట్స్ మరియు నిర్వహణ

12. నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ

ఉత్పత్తి పరిచయం

ఇది CWDM 1270-1650nm DFB లేజర్ మూలం అవుట్‌పుట్‌తో DFB సెమీకండక్టర్ లేజర్ చిప్‌ను స్వీకరించే అంతర్నిర్మిత డ్రైవ్ సర్క్యూట్‌లు 10mW పైగా పవర్, SM/PM ఫైబర్, మరియు అద్భుతమైన పవర్ & స్పెక్ట్రల్ స్థిరత్వం. ఇది కమ్యూనికేషన్ ఇంటర్‌ఫేస్‌తో బెంచ్‌టాప్ మరియు మాడ్యులర్ కాన్ఫిగరేషన్‌లకు మద్దతు ఇస్తుంది లేదా సిస్టమ్స్ ఇంటిగ్రేషన్ కోసం పర్యవేక్షణ సాఫ్ట్‌వేర్. నాన్ లీనియర్ ఆప్టిక్స్‌కు అనుకూలం పరిశోధన, ఫైబర్ లేజర్ పంపింగ్ మరియు ఆప్టికల్ టెస్టింగ్ సిస్టమ్స్. తరచుగా ప్లగ్ చేయడం మానుకోండి/ దుమ్ము చేరడం మరియు చివరి ముఖం నిరోధించడానికి ఫైబర్ కనెక్టర్లను అన్‌ప్లగ్ చేయడం నష్టం.

ఉత్పత్తి స్పెసిఫికేషన్లు

ఉత్పత్తి లక్షణాలు

● శక్తి మరియు వర్ణపట స్థిరత్వం;

● అవుట్పుట్ శక్తి సర్దుబాటు 10 ~ 100%;

● మాడ్యూల్/బెంచ్‌టాప్ ఐచ్ఛికం, సులభంగా కమ్యూనికేషన్ పర్యవేక్షణతో ఏకీకరణ;

● మద్దతు ఇస్తుంది వివిధ ఆప్టికల్ సిస్టమ్‌లకు సరిపోయేలా SM/PM ఫైబర్ అనుకూలీకరణ.

ఉత్పత్తి అప్లికేషన్లు

● ఆప్టికల్ ట్రాన్స్మిషన్ సిస్టమ్స్;

● ఫైబర్ లేజర్ పంపింగ్;

● నాన్ లీనియర్ ఆప్టిక్స్ పరిశోధన.

ఉత్పత్తి వివరాలు

● CWDM తరంగదైర్ఘ్యం 1270~1650nm, WL టాలరెన్స్ +/-3nm.

(ప్రతి 20nmకి ఒక తరంగదైర్ఘ్యం అందుబాటులో ఉంటుంది.)

1270nm 1290nm 1310nm 1330nm 1350nm 1370nm 1390nm 1410nm 1430nm 1450nm 1470nm 1490nm 1510nm 1530nm 1550nm 1570nm 1590nm 1610nm 1630nm 1650nm

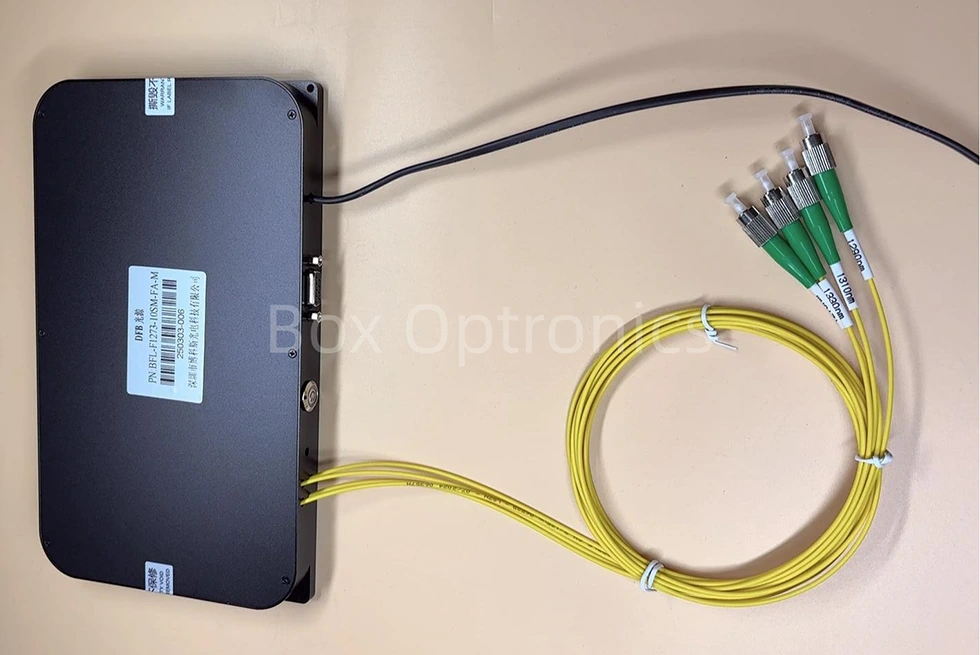

* అనుకూలీకరించిన బహుళ-ఛానల్ DFB లేజర్ మూలానికి మద్దతు

● ప్రామాణిక ఉపకరణాలు

ఆపరేషన్ దశలు

Step1.Unpacking: అసెంబ్లీకి ముందు, తనిఖీ చేయండి లేజర్ సోర్స్ మాడ్యూల్, USB డేటాతో సహా అన్ని యాక్సెసరీలు పూర్తయ్యాయో లేదో కేబుల్, పవర్ అడాప్టర్, పరీక్ష నివేదిక మొదలైనవి.

దశ2.విద్యుత్ సరఫరా: DCకి కనెక్ట్ చేయబడింది విద్యుత్ సరఫరాను మార్చడం లేదా వారి శక్తిని కలిసే నియంత్రిత విద్యుత్ సరఫరా సరఫరా అవసరాలు. అసలు సరిపోలిన పవర్ అడాప్టర్‌ను మాత్రమే ఉపయోగించండి (DC5V లేదా DC12V). సరికాని పవర్ ఎడాప్టర్లు కాంతి మూలాన్ని దెబ్బతీస్తాయి. (పవర్ అడాప్టర్ స్థానిక వోల్టేజ్ ప్రమాణాల ప్రకారం సరఫరా చేయబడింది.)

Step3.కనెక్ట్ అవుట్‌పుట్ ఫైబర్: తెరవండి ఫైబర్ కనెక్టర్ లేదా ఫ్లాంజ్ వద్ద డస్ట్ క్యాప్, ఫైబర్ ఎండ్ ముఖాన్ని తనిఖీ చేయండి మరియు ఫైబర్‌ను కనెక్ట్ చేయండి లేదా పరీక్షించాల్సిన పరికరం లేదా పవర్ మీటర్‌కు ఫైబర్‌ను స్ప్లైస్ చేయండి కాలుష్యం మరియు నష్టం లేదని నిర్ధారించిన తర్వాత.

Setp4. హోస్ట్ కంప్యూటర్‌కు కనెక్ట్ చేయండి: ఉపయోగించండి USB-RS485 DB9 డేటా కేబుల్ DFB లేజర్ సోర్స్ మరియు కంప్యూటర్‌ను కనెక్ట్ చేయడానికి; కంప్యూటర్ గుర్తించడానికి ముందుగా ఒక ప్రత్యేక సీరియల్ పోర్ట్ డ్రైవర్‌ను ఇన్‌స్టాల్ చేయాలి USB-RS485 సీరియల్ పోర్ట్ డేటా కేబుల్, లేకపోతే హోస్ట్ కంప్యూటర్ సాఫ్ట్‌వేర్ మరియు ది కాంతి మూలం మాడ్యూల్ సరిగ్గా కనెక్ట్ చేయబడదు మరియు కమ్యూనికేట్ చేయబడదు. దయచేసి అడగండి డ్రైవర్ కోసం బాక్స్ ఆప్ట్రానిక్స్.

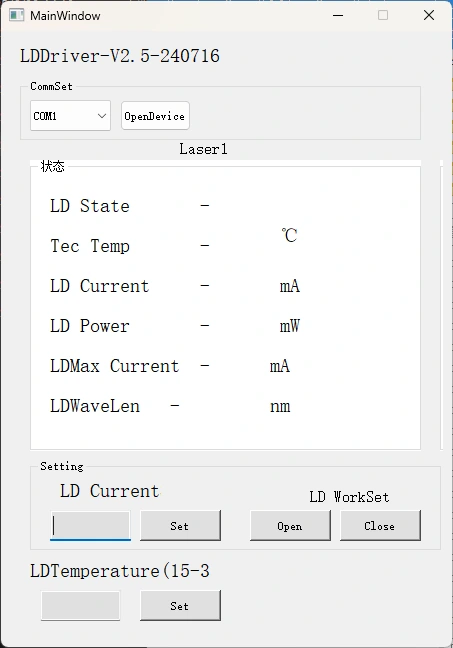

Step5.Control సాఫ్ట్‌వేర్: Box Optronics సీరియల్ కమాండ్ లేదా PC సాఫ్ట్‌వేర్‌ను అందిస్తుంది DFB లేజర్ మూలం యొక్క LD కరెంట్ మరియు LD ఉష్ణోగ్రతను నియంత్రించండి. ఎంచుకోండి సరైన పోర్ట్, కరెంట్ మరియు ఉష్ణోగ్రత సెట్ చేసి, ఆపై ఓపెన్ బటన్ క్లిక్ చేయండి. (కు నష్టం నిరోధించడానికి, ప్రారంభ ఆపరేషన్ వద్ద నెమ్మదిగా డ్రైవ్ ప్రస్తుత రాంప్. చేయవద్దు వెంటనే పూర్తి కరెంట్ వర్తింపజేయండి.)

Step6.ఉపయోగించిన తర్వాత, క్లోజ్ బటన్‌ను క్లిక్ చేసి, విద్యుత్ సరఫరాను ఆపివేసి, డిస్‌కనెక్ట్ చేయండి ఫైబర్ కనెక్షన్.

ఆర్డర్ చేస్తోంది సమాచారం

ఉదా: BLD-1550-1HSM-FA-M

(ఆర్డర్ సమాచారం: అంతర్నిర్మిత డ్రైవ్‌తో CWDM 1550nm DFB లేజర్ సోర్స్ SMF-28e ఫైబర్, FC/APC కనెక్టర్, మాడ్యూల్‌తో సర్క్యూట్‌లు, 100mW అవుట్‌పుట్ పవర్ ప్యాకేజీ).

ఇతర అనుకూలీకరించిన అవసరాల కోసం, దయచేసి సంప్రదించండి: sales06@boxoptronics.com

డేటాషీట్ మరియు టెస్ట్షీట్

డేటాషీట్

టెస్ట్షీట్

కోట్ నిబంధనలు మరియు చెల్లింపు

● కోట్ నిబంధనలు

(1) EXW:

మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, Box Optronics ఉపయోగించమని సూచిస్తోంది EXW. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.

(2) DAP:

మీకు ఖాతా లేకుంటే, దయచేసి షిప్పింగ్ ఖర్చును ముందుగా చెల్లించండి ఉత్పత్తులు.

(3) ఇతర

● చెల్లింపు నిబంధనలు

PayPal మరియు T/T అందుబాటులో ఉన్నాయి.

ప్రధాన సమయం

ఉత్పత్తికి దాదాపు 10 పని దినాలు పడుతుంది. (కొన్ని ఉంటే స్టాక్‌లో ఉంది, ఇది వేగంగా రవాణా చేయబడుతుంది.)

అంతర్జాతీయ లాజిస్టిక్స్‌కు 3-5 పని దినాలు పట్టవచ్చు.

ఆపరేషన్ నోట్స్ మరియు నిర్వహణ

● నిరోధించడానికి ఫైబర్ కనెక్టర్లను తరచుగా ప్లగ్ చేయడం/అన్‌ప్లగ్ చేయడం మానుకోండి దుమ్ము చేరడం మరియు చివరి ముఖం నష్టం.

● ఫైబర్ కనెక్టర్లను మెత్తటి రహిత వైప్‌తో శుభ్రం చేయండి మరియు aతో తనిఖీ చేయండి కనెక్షన్‌కు ముందు ఫైబర్ ఎండ్-ఫేస్ డిటెక్టర్. ఫైబర్‌లను ఎల్లప్పుడూ కనెక్ట్ చేయండి/డిస్‌కనెక్ట్ చేయండి ఎండ్-ఫేస్ బర్నింగ్ నివారించడానికి శక్తి లేకుండా. డస్ట్ క్యాప్స్‌తో ఉపయోగించని కనెక్టర్లను క్యాప్ చేయండి.

● పరికరాన్ని పొడి, తేమ లేని వాతావరణంలో నిల్వ చేయండి.

● ఎక్కువ కాలం లేజర్ సోర్స్ మాడ్యూల్‌ని ఉపయోగిస్తున్నప్పుడు, గుర్తుంచుకోండి మాడ్యూల్ యొక్క వేడి వెదజల్లడం మరియు వెంటిలేషన్‌ను పరిగణించండి మరియు ఉంచండి హీట్ సింక్‌పై మాడ్యూల్.

నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ

● వారంటీ వ్యవధి:

1లోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ కొనుగోలు నుండి సంవత్సరం. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.

● ఉచిత వారంటీ నుండి మినహాయింపులు:

ఉచిత వారంటీ వ్యవధిలో, ఉచిత మరమ్మత్తు లేదా భర్తీ సేవలు ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం అందించబడుతుంది. అయితే, బాక్స్ ఆప్ట్రానిక్స్ కింది వాటిలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును కలిగి ఉంది వారంటీ వ్యవధిలో కేసులు:

(1) సహజ కారకాల వల్ల కలిగే నష్టం (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాలు.

(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.

(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.

(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.

(5) హౌసింగ్‌పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్‌లు.

(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
