1550nm DFB 40mW హై పవర్ బటర్‌ఫ్లై లేజర్

BOX Optronics అనేది 1550nm DFB 40mW హై పవర్ బటర్‌ఫ్లై లేజర్ యొక్క ప్రొఫెషనల్ తయారీదారు మరియు సరఫరాదారు. ఫైబర్ రకం SM ఫైబర్ లేదా PM ఫైబర్ కావచ్చు. ఆప్టోఎలక్ట్రానిక్ పరికరాలలో సంవత్సరాల నైపుణ్యంతో, మా ఉత్పత్తులు స్థిరమైన పనితీరును అందిస్తాయి మరియు ఆప్టికల్ ఫైబర్ కమ్యూనికేషన్ దృశ్యాలు, నమూనా ఆర్డర్‌లు మరియు బల్క్ కొనుగోళ్లకు మద్దతునిస్తాయి. మీ నమ్మకమైన దీర్ఘకాలిక భాగస్వామిగా ఉండేందుకు మేము ఎదురుచూస్తున్నాము.

విచారణ పంపండి

ఉత్పత్తి వివరణ

విషయ సూచిక

1. 1550nm పరిచయం DFB 40mW హై పవర్ బటర్‌ఫ్లై లేజర్

2. సాంకేతిక లక్షణాలు

3. ఉత్పత్తి లక్షణాలు

4. సాధారణ అప్లికేషన్లు

5. ప్యాకింగ్ వివరాలు

6. ఆర్డరింగ్ సమాచారం

7. డేటాషీట్

8. కోట్ మరియు చెల్లింపు నిబంధనలు

9. ప్రధాన సమయం

10. ఆపరేషన్ నోట్స్

11. తరచుగా అడిగే ప్రశ్నలు

ఉత్పత్తి పరిచయం

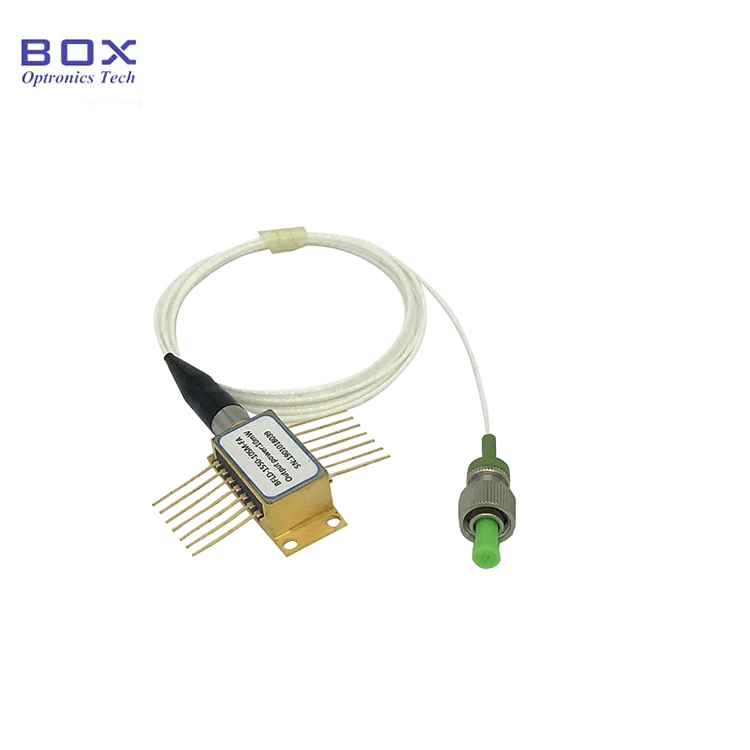

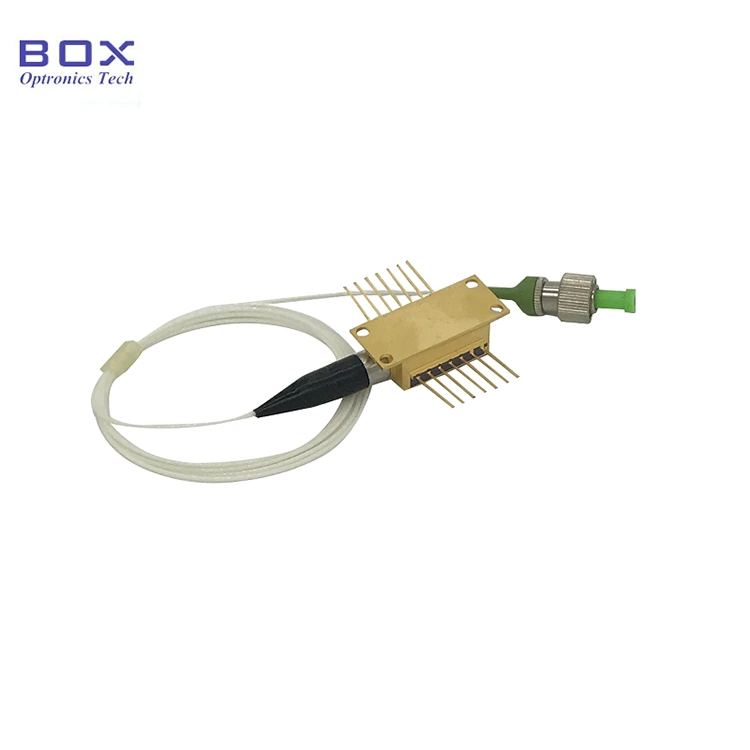

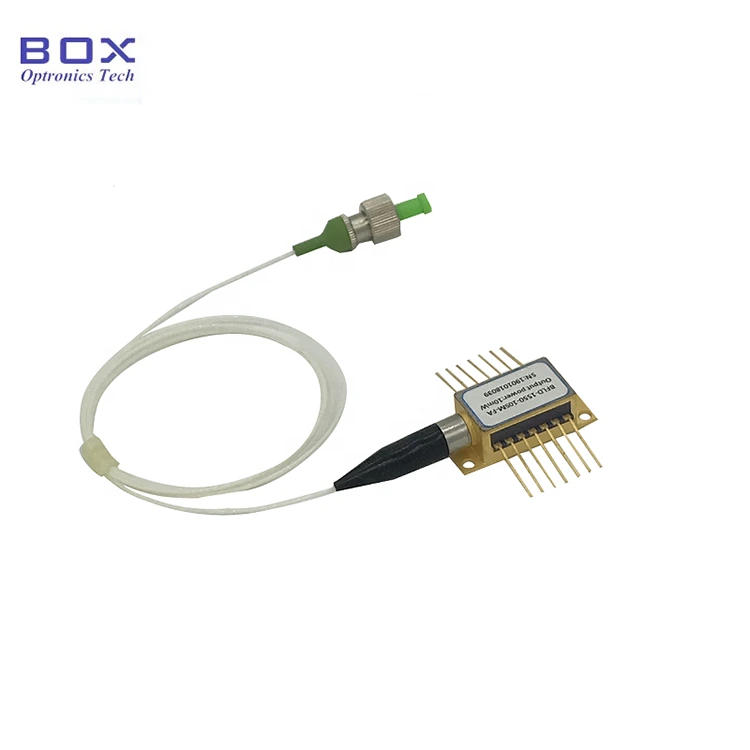

ఇది 1550nm DFB 40mW హై పవర్ బటర్‌ఫ్లై లేజర్, అంతర్నిర్మిత TEC, మానిటర్ PD మరియు థర్మిస్టర్. ఇది స్థిరమైన తరంగదైర్ఘ్యం, 40mW కలిగి ఉంటుంది అవుట్పుట్ పవర్, మరియు తక్కువ థ్రెషోల్డ్ కరెంట్. SM/PM ఫైబర్‌తో ఐచ్ఛికం, వెడల్పు ఆపరేటింగ్ ఉష్ణోగ్రత మరియు అధిక విశ్వసనీయత, ఫైబర్ కమ్యూనికేషన్‌కు అనుకూలం, ఆప్టికల్ సాధనాలు మరియు ఫైబర్ సెన్సింగ్. దయచేసి డ్రైవ్ కరెంట్‌ని నియంత్రించండి మరియు ఉష్ణోగ్రత ఖచ్చితంగా, మరియు ఓవర్ కరెంట్ నష్టాన్ని నివారించండి.

ఉత్పత్తి స్పెసిఫికేషన్లు

పరామితి	చిహ్నం	పరిస్థితి	కనిష్ట	టైప్ చేయండి.	గరిష్టంగా	యూనిట్
ఆపరేటింగ్ తరంగదైర్ఘ్యం	λC	CW, 25℃	1540	1550	1560	nm
ఆప్టికల్ అవుట్పుట్ పవర్	PF	SM ఫైబర్	40	-	-	mW
థ్రెషోల్డ్ కరెంట్	ITH	25℃	14	20	50	mA
ఆపరేటింగ్ కరెంట్	IOP	CW	-	200	300	mA
ఆపరేటింగ్ వోల్టేజ్	VOP	25℃	-	-	3.0	V
సైడ్ మోడ్ అణచివేత నిష్పత్తి	SMSR	-	35	-	-	dB
TEC కరెంట్	ITEC	-	-1.5	-	2.5	A
TEC వోల్టేజ్	VTEC	-	-2.5	-	3.8	V
థర్మిస్టర్ నిరోధకత	RTH	25℃	9.5	10	10.5	kΩ
థర్మిస్టర్ బి-విలువ	β	25℃/80℃	-	3950	-	K

ఉత్పత్తి లక్షణాలు

● బహుళ-క్వాంటం బాగా (MQW) డిస్ట్రిబ్యూటెడ్ ఫీడ్‌బ్యాక్ (DFB) లేజర్‌లు;

● SM ఫైబర్ లేదా PM ఫైబర్ పిగ్‌టైల్;

● అవుట్పుట్ శక్తి 40mW;

● 14-పిన్ TEC మరియు మానిటర్ PDతో BTF ప్యాకేజీ.

ఉత్పత్తి అప్లికేషన్లు

● ఆప్టికల్ ఫైబర్ కమ్యూనికేషన్స్;

● ఆప్టికల్ ఫైబర్ సెన్సింగ్;

● ఆప్టికల్ పరికర పరీక్ష.

ఉత్పత్తి వివరాలు

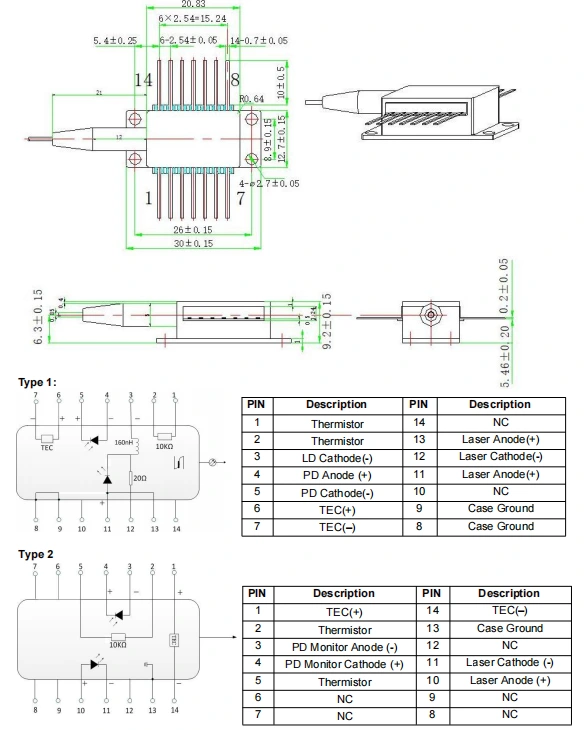

● ప్యాకేజీ డ్రాయింగ్&పిన్-అవుట్ డెఫినిషన్(యూనిట్:మిమీ)-1550nm DFB 40mW హై పవర్ బటర్‌ఫ్లై లేజర్

1550nm DFB 40mW High Power Butterfly Laser

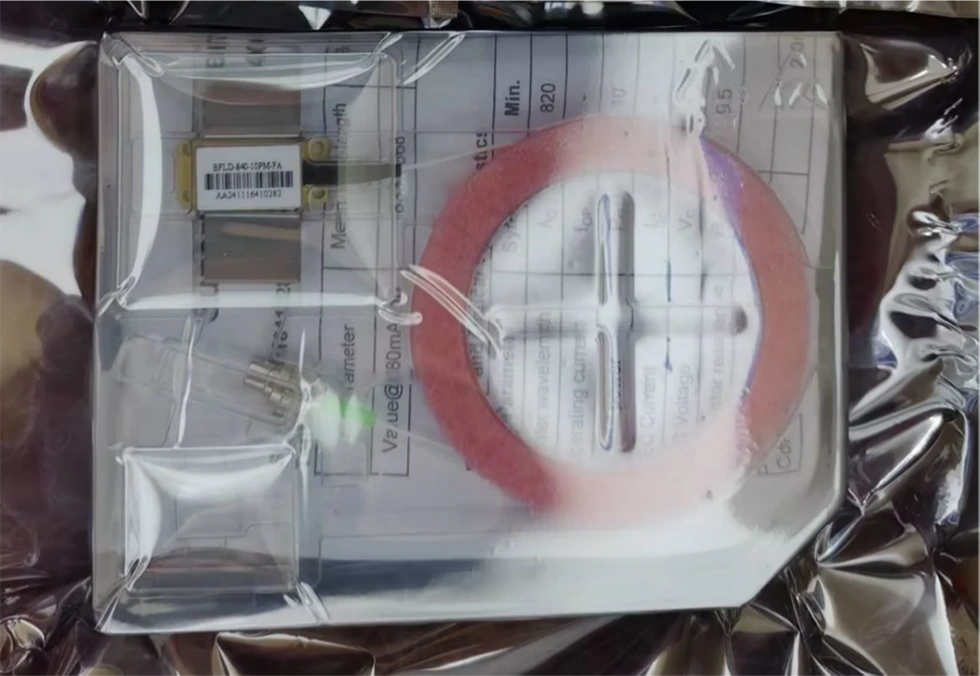

● ప్యాకింగ్ ఉదాహరణ

1550nm DFB 40mW High Power Butterfly Laser

*డ్రైవ్ లేకుండా స్వతంత్ర పరికరం; డ్రైవర్‌తో అనుసంధానించబడిన మాడ్యూల్ ప్యాకేజీ సర్క్యూట్లు ఐచ్ఛికం.

ఆర్డర్ చేస్తోంది సమాచారం

పేరు

తరంగదైర్ఘ్యం

అవుట్పుట్ శక్తి

ఫైబర్ రకం

కనెక్టర్

పిన్-అవుట్

BFLD

-XXX

-XX

DFB లేజర్ డయోడ్

1550: 1550nm

1310:1310nm

1030:1030nm

1064:1064nm

CWDM(1270~1650)

10: 10mW

20:20mW

అనుకూలీకరించబడింది

SM : సింగిల్ మోడ్

PM : పోలరైజేషన్

నిర్వహించడం

FA: FC/APC

SA: SC/APC

ఇతర

1:టైప్ 1

2:రకం 2

ఉదా: BFLD-1550-40SM-FA1

(ఆర్డర్ సమాచారం: 1550nm DFB 40mW హై పవర్ బటర్‌ఫ్లై లేజర్, SM ఫైబర్, FC/APC కనెక్టర్, టెలికాం పిన్).

ఇతర అనుకూలీకరించిన అవసరాల కోసం, దయచేసి సంప్రదించండి: sales06@boxoptronics.com

డేటాషీట్

కోట్ నిబంధనలు మరియు చెల్లింపు

● కోట్ నిబంధనలు

(1) EXW:

మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, Box Optronics ఉపయోగించమని సూచిస్తోంది EXW. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.

(2) DAP:

మీకు ఖాతా లేకుంటే, దయచేసి షిప్పింగ్ ఖర్చును ముందుగా చెల్లించండి ఉత్పత్తులు.

(3) ఇతర

● చెల్లింపు నిబంధనలు

PayPal మరియు T/T అందుబాటులో ఉన్నాయి.

ప్రధాన సమయం

ఉత్పత్తికి దాదాపు 10 పని దినాలు పడుతుంది. (కొన్ని ఉంటే స్టాక్‌లో ఉంది, ఇది వేగంగా రవాణా చేయబడుతుంది.)

అంతర్జాతీయ లాజిస్టిక్స్‌కు 3-5 పని దినాలు పట్టవచ్చు.

ఆపరేషన్ గమనికలు

● పనిచేస్తున్నప్పుడు, ఈ పరికరం అధిక-తీవ్రత లేజర్ పుంజంను విడుదల చేస్తుంది; చేయండి ఫైబర్ ఎండ్ ముఖంలోకి నేరుగా చూడకండి, అలా చేయడం వల్ల కంటికి గాయం కావచ్చు.

● ఈ పరికరం ఎలెక్ట్రోస్టాటిక్-సెన్సిటివ్; అందువలన, కఠినమైన కట్టుబడి ప్యాకేజింగ్ సమయంలో యాంటీ-స్టాటిక్ రక్షణ చర్యలు అవసరం, రవాణా మరియు వినియోగం. అదనంగా, నిరోధించడానికి జాగ్రత్తలు తీసుకోవాలి విద్యుత్ సరఫరా పెరుగుతుంది, అలా చేయడంలో వైఫల్యం శాశ్వత నష్టానికి దారితీయవచ్చు పరికరం (ఉదా., సరైన పరికరాలు గ్రౌండింగ్ మరియు యాంటీ స్టాటిక్ ధరించడం మణికట్టు పట్టీ).

● ఆప్టికల్ ఫైబర్స్ పెళుసుగా ఉంటాయి; పరికరాన్ని లాగడానికి ఫైబర్‌ని ఉపయోగించవద్దు. పరికరాన్ని దాని సాకెట్ నుండి చొప్పించేటప్పుడు లేదా తీసివేసేటప్పుడు, దానిపై ఒత్తిడి చేయవద్దు లేదా పరికరం హౌసింగ్ వెనుక ఉన్న స్లీవ్‌పై లాగండి. పరికరాల కోసం కనెక్టర్‌లతో అమర్చబడి, పరికరం మరియు ఫైబర్ కనెక్టర్ రెండూ ఉండేలా చూసుకోండి సంస్థాపన లేదా తొలగింపు సమయంలో ఏకకాలంలో ఎత్తివేయబడతాయి.

● పిన్‌లకు టంకం అవసరమైతే, టంకం ఉష్ణోగ్రత తప్పనిసరిగా ఉండకూడదు 260 ° C కంటే ఎక్కువ, మరియు టంకం సమయం 10 సెకన్లు మించకూడదు. ప్రత్యేకం కింది వాటికి శ్రద్ధ ఉండాలి: టంకం ప్రక్రియ సమయంలో, ది పరికరం తప్పనిసరిగా శక్తి లేని స్థితిలో ఉండాలి మరియు టంకం ఇనుము సరిగ్గా గ్రౌన్దేడ్ చేయబడాలి.

● పవర్-అప్ ప్రక్రియ సమయంలో, అధిక కరెంట్‌ను నేరుగా వర్తింపజేయవద్దు ఇది చిప్ దెబ్బతినే ప్రమాదం ఉంది. బదులుగా, పరికరాన్ని ప్రస్తుత స్థాయిలో పవర్ అప్ చేయండి చిప్ యొక్క థ్రెషోల్డ్‌కు దగ్గరగా, ఆపై క్రమంగా కరెంట్‌ను చిన్నగా పెంచండి కావలసిన స్థాయికి చేరుకునే వరకు ఇంక్రిమెంట్లు.

● అన్ని భాగాలను పవర్ అప్ చేయడానికి ముందు, ముందుగా కూలర్‌ని యాక్టివేట్ చేయండి మరియు ఆపై చిప్ వేడెక్కడాన్ని నిరోధించడానికి పెరుగుతున్న పవర్-అప్ దశలతో కొనసాగండి మరియు ఓవర్లోడ్.

1550nm DFB 40mW High Power Butterfly Laser

తరచుగా అడిగే ప్రశ్నలు

● మార్చడం సాధ్యమేనా కరెంట్‌ని సర్దుబాటు చేయడం ద్వారా తరంగదైర్ఘ్యం? పరిధి ఎంత?

--అవును. కరెంట్ తరంగదైర్ఘ్యం గుణకం 0.01 nm/mA, మరియు ఉష్ణోగ్రత తరంగదైర్ఘ్యం గుణకం 0.1 nm/℃. WL సర్దుబాటు పరిధి ~మధ్య WL+/- 1 nm.

● లైన్‌విడ్త్ ఎంత? మీరు చేయండి ఇరుకైన లైన్‌విడ్త్ LDని అందించాలా?

--3~5MHz. 1550nm ఇరుకైన లైన్‌విడ్త్ LD (ఐచ్ఛికం): 400kHz, 100kHz, 50kHz, 10kHz కంటే తక్కువ.

● విద్యుత్ నియంత్రణ ఏమిటి పరిధి?

--10~100%

● తరంగదైర్ఘ్యం ఎంత సహనం?

--+/-3nm. తక్కువ ఉంది ఐచ్ఛికం కూడా.

● మీరు రక్షణను అందిస్తారా ఫైబర్ ట్యూబ్ మరియు ఫైబర్ కనెక్టర్?

--అవును. 900um వదులుగా ట్యూబ్ మరియు FC/APC, SC/APC లేదా ఇతర కనెక్టర్‌లు ఐచ్ఛికం.
