1550nm DFB 100mW హై పవర్ బటర్‌ఫ్లై లేజర్

విషయ సూచిక

1. 1550nm పరిచయం DFB 100mW హై పవర్ బటర్‌ఫ్లై లేజర్

2. సాంకేతిక లక్షణాలు

3. ఉత్పత్తి లక్షణాలు

4. సాధారణ అప్లికేషన్లు

5. ఉత్పత్తి వివరాలు

6. ఆర్డరింగ్ సమాచారం

7. డేటాషీట్ మరియు టెస్ట్షీట్

8. కోట్ మరియు చెల్లింపు నిబంధనలు

9. ప్రధాన సమయం

10. ఆపరేషన్ నోట్స్

11. నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ

ఉత్పత్తి పరిచయం

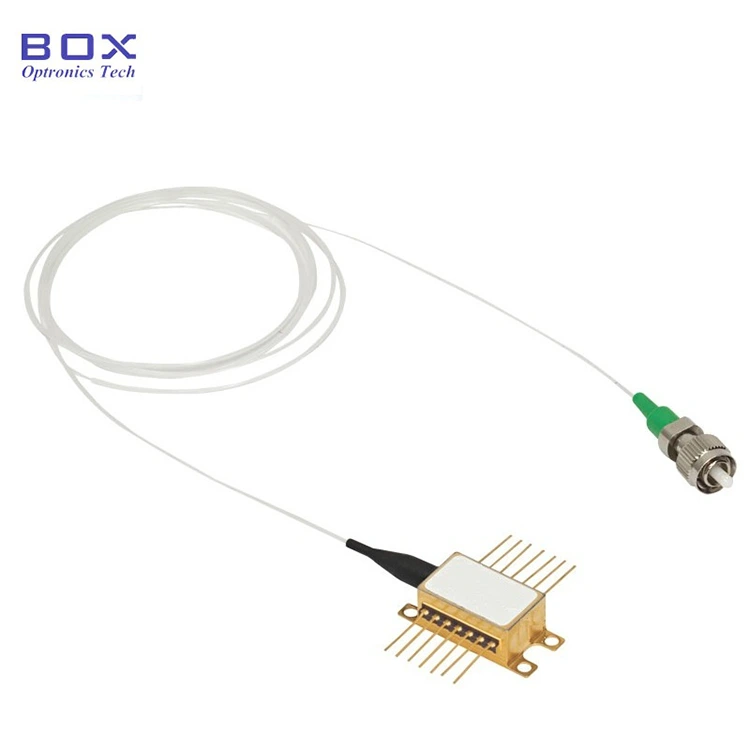

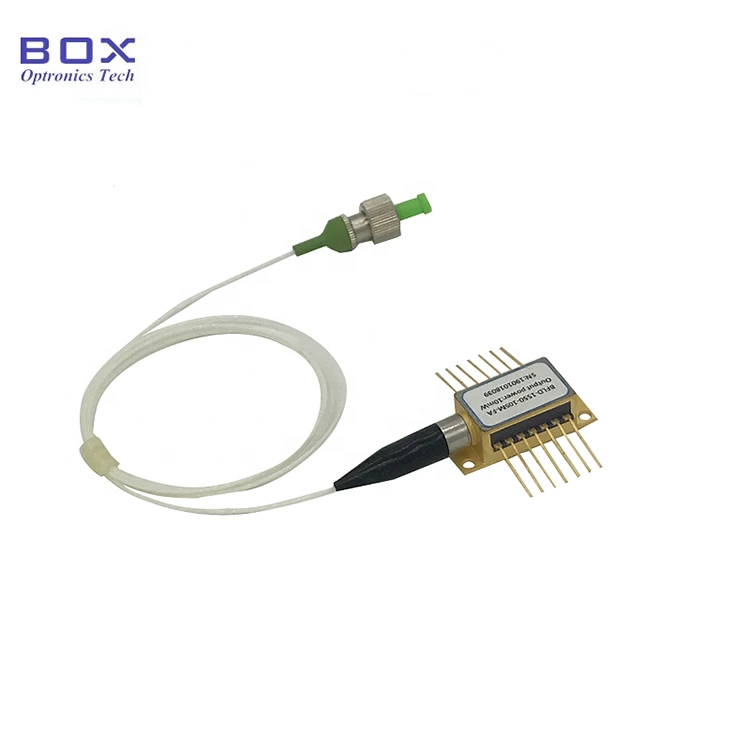

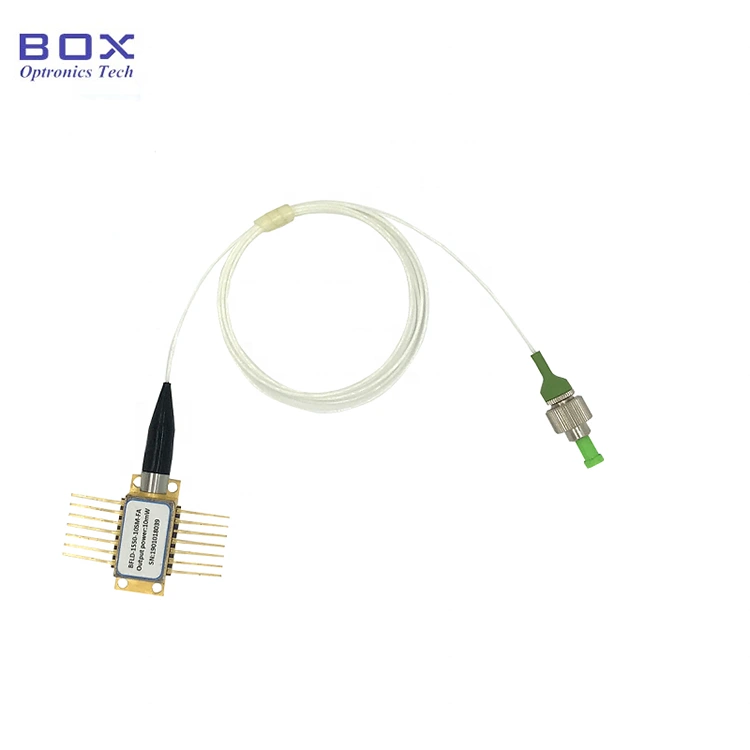

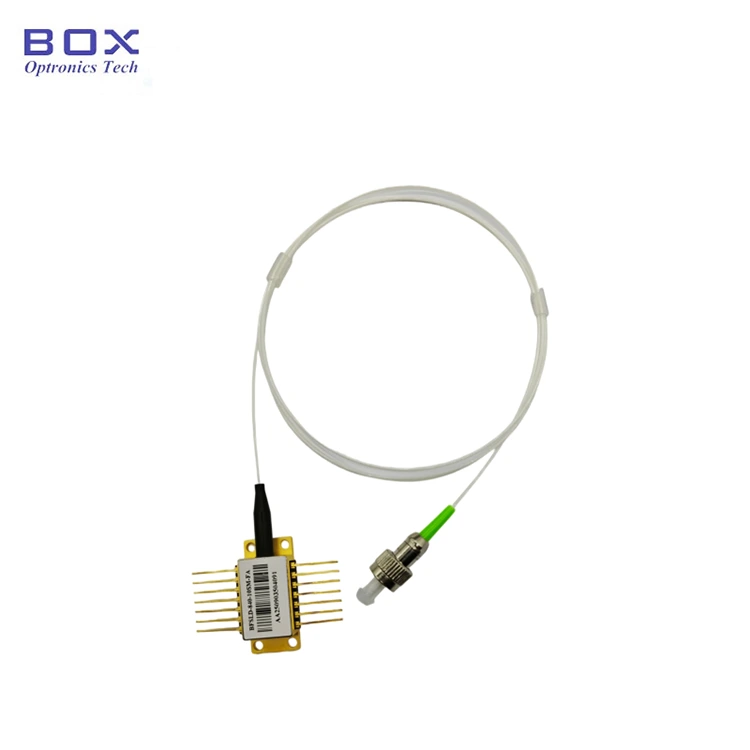

1550nm DFB 100mW హై పవర్ బటర్‌ఫ్లై లేజర్ ఆధారితమైనది MQW (మల్టీ-క్వాంటమ్ వెల్) DFB చిప్‌లో, పరిశ్రమ-ప్రామాణిక 14-పిన్‌ను స్వీకరించడం సీతాకోకచిలుక ప్యాకేజీ, ఇది TEC (థర్మోఎలెక్ట్రిక్ కూలర్), థర్మిస్టర్, బ్యాక్‌లైట్ పర్యవేక్షణ PD (ఫోటోడియోడ్). పిన్‌లకు టంకం అవసరమైతే, ది టంకం ఉష్ణోగ్రత 260 ° C మించకూడదు మరియు టంకం సమయం 10 సెకన్లు మించకూడదు.

ఉత్పత్తి లక్షణాలు

ఉత్పత్తి లక్షణాలు

● SM ఫైబర్ లేదా PM ఫైబర్ పిగ్టైల్;

● అధిక అవుట్పుట్ పవర్ 100mW వరకు;

● హై సైడ్-మోడ్ సప్రెషన్ రేషియో;

● 14-పిన్ TEC, థర్మిస్టర్‌తో BTF ప్యాకేజీ మరియు మానిటర్ PD.

ఉత్పత్తి అప్లికేషన్లు

● ఫైబర్ ఆప్టిక్ కమ్యూనికేషన్స్;

● ప్రయోగశాల ఆప్టికల్ పరీక్ష;

● ఫైబర్ ఆప్టిక్ సెన్సింగ్.

ఉత్పత్తి వివరాలు

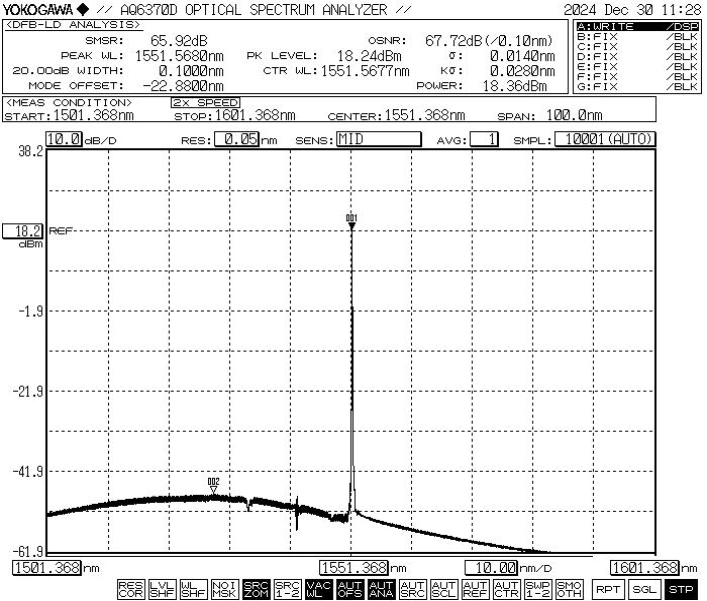

● సాధారణ స్పెక్ట్రమ్: 1550nm, +/-2 WL టాలరెన్స్.

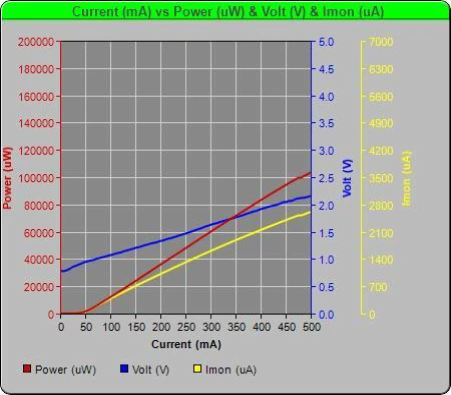

● PIV-1550nm DFB 100mW హై పవర్ బటర్‌ఫ్లై లేజర్

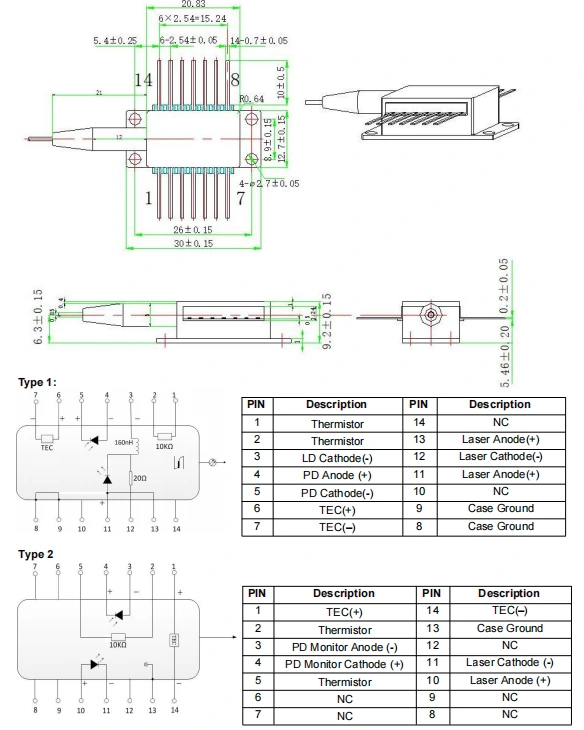

● ప్యాకేజీ డ్రాయింగ్&పిన్-అవుట్ డెఫినిషన్(యూనిట్:మిమీ)-1550nm DFB 100mW హై పవర్ బటర్‌ఫ్లై లేజర్

ఆర్డర్ చేస్తోంది సమాచారం

ఉదా: BFLD-1550-1HSM-FA2

(ఆర్డర్ సమాచారం: 1550nm DFB 100mW హై పవర్ బటర్‌ఫ్లై లేజర్, SM ఫైబర్, FC/APC కనెక్టర్‌తో, పంప్ పిన్).

ఇతర అనుకూలీకరించిన అవసరాల కోసం, దయచేసి సంప్రదించండి: sales06@boxoptronics.com

డేటాషీట్ మరియు టెస్ట్షీట్

డేటాషీట్

టెస్ట్షీట్

కోట్ నిబంధనలు మరియు చెల్లింపు

● కోట్ నిబంధనలు

(1) EXW:

మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, Box Optronics ఉపయోగించమని సూచిస్తోంది EXW. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.

(2) DAP:

మీకు ఖాతా లేకుంటే, దయచేసి షిప్పింగ్ ఖర్చును ముందుగా చెల్లించండి ఉత్పత్తులు.

(3) ఇతర

● చెల్లింపు నిబంధనలు

PayPal మరియు T/T అందుబాటులో ఉన్నాయి.

ప్రధాన సమయం

ఉత్పత్తికి దాదాపు 10 పని దినాలు పడుతుంది. (కొన్ని ఉంటే స్టాక్‌లో ఉంది, ఇది వేగంగా రవాణా చేయబడుతుంది.)

అంతర్జాతీయ లాజిస్టిక్స్‌కు 3-5 పని దినాలు పట్టవచ్చు.

ఆపరేషన్ గమనికలు

● ఈ పరికరం ఎలెక్ట్రోస్టాటిక్-సెన్సిటివ్; అందువలన, కఠినమైన కట్టుబడి ప్యాకేజింగ్ సమయంలో యాంటీ-స్టాటిక్ రక్షణ చర్యలు అవసరం, రవాణా మరియు వినియోగం. అదనంగా, నిరోధించడానికి జాగ్రత్తలు తీసుకోవాలి విద్యుత్ సరఫరా పెరుగుతుంది, అలా చేయడంలో వైఫల్యం శాశ్వత నష్టానికి దారితీయవచ్చు పరికరం (ఉదా., సరైన పరికరాలు గ్రౌండింగ్ మరియు యాంటీ స్టాటిక్ ధరించడం మణికట్టు పట్టీ).

● ఆప్టికల్ ఫైబర్స్ పెళుసుగా ఉంటాయి; పరికరాన్ని లాగడానికి ఫైబర్‌ని ఉపయోగించవద్దు. పరికరాన్ని దాని సాకెట్ నుండి చొప్పించేటప్పుడు లేదా తీసివేసేటప్పుడు, దానిపై ఒత్తిడి చేయవద్దు లేదా పరికరం హౌసింగ్ వెనుక ఉన్న స్లీవ్‌పై లాగండి. పరికరాల కోసం కనెక్టర్‌లతో అమర్చబడి, పరికరం మరియు ఫైబర్ కనెక్టర్ రెండూ ఉండేలా చూసుకోండి సంస్థాపన లేదా తొలగింపు సమయంలో ఏకకాలంలో ఎత్తివేయబడతాయి.

● పరికరాన్ని ఉపయోగిస్తున్నప్పుడు, ఆపరేటింగ్ వోల్టేజీకి ఖచ్చితంగా కట్టుబడి ఉండండి మరియు డేటాషీట్‌లో పేర్కొన్న ప్రస్తుత పరిధులు. కీలక పారామితులు-ఇత్తో సహా (థ్రెషోల్డ్ కరెంట్), Iop గరిష్టం (గరిష్ట ఆపరేటింగ్ కరెంట్), Vop గరిష్టం (గరిష్టం ఆపరేటింగ్ వోల్టేజ్), మరియు λc (సెంటర్ వేవ్‌లెంగ్త్)-సూచించబడాలి ప్రత్యేకంగా రవాణా సమయంలో అందించిన పరీక్ష నివేదికలో. గమనిక:ఆపరేషన్ సంపూర్ణ గరిష్ట రేటింగ్‌లకు మించి పరికరానికి శాశ్వత నష్టం కలిగించవచ్చు.

నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ

● వారంటీ వ్యవధి:

1లోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ కొనుగోలు నుండి సంవత్సరం. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.

● ఉచిత వారంటీ నుండి మినహాయింపులు:

ఉచిత వారంటీ వ్యవధిలో, ఉచిత మరమ్మత్తు లేదా భర్తీ సేవలు ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం అందించబడుతుంది. అయితే, బాక్స్ ఆప్ట్రానిక్స్ కింది వాటిలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును కలిగి ఉంది వారంటీ వ్యవధిలో కేసులు:

(1) సహజ కారకాల వల్ల కలిగే నష్టం (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాలు.

(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.

(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.

(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.

(5) హౌసింగ్‌పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్‌లు.

(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
