1550nm 10mW DFB బటర్‌ఫ్లై లేజర్ డయోడ్

విషయ సూచిక

1. 1550nm పరిచయం 10mW DFB బటర్‌ఫ్లై లేజర్ డయోడ్

2. సాంకేతిక లక్షణాలు

3. ఉత్పత్తి లక్షణాలు

4. సాధారణ అప్లికేషన్లు

5. ఉత్పత్తి వివరాలు

6. ఆర్డరింగ్ సమాచారం

7. డేటాషీట్ మరియు టెస్ట్షీట్

8. కోట్ మరియు చెల్లింపు నిబంధనలు

9. ప్రధాన సమయం

10. ఆపరేషన్ నోట్స్

11. నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ

ఉత్పత్తి పరిచయం

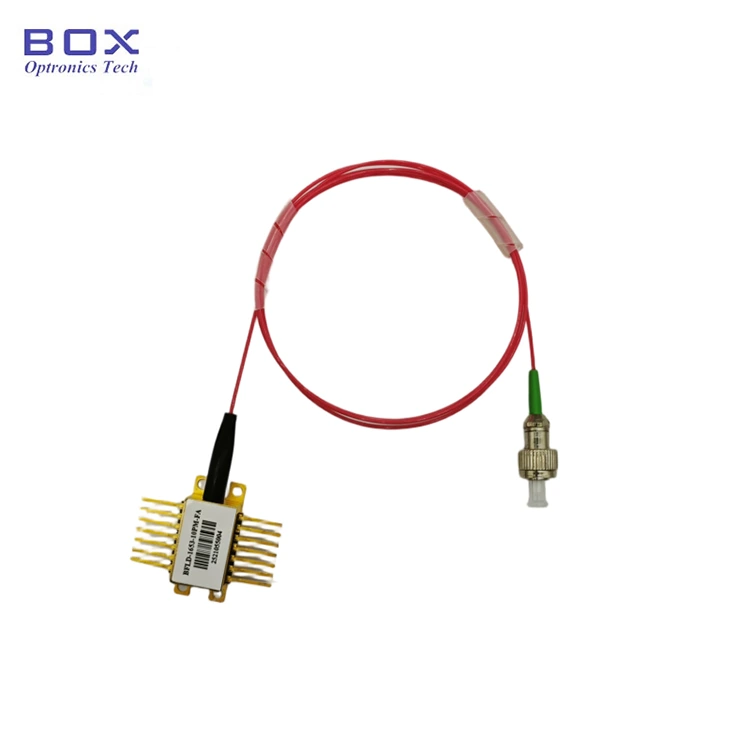

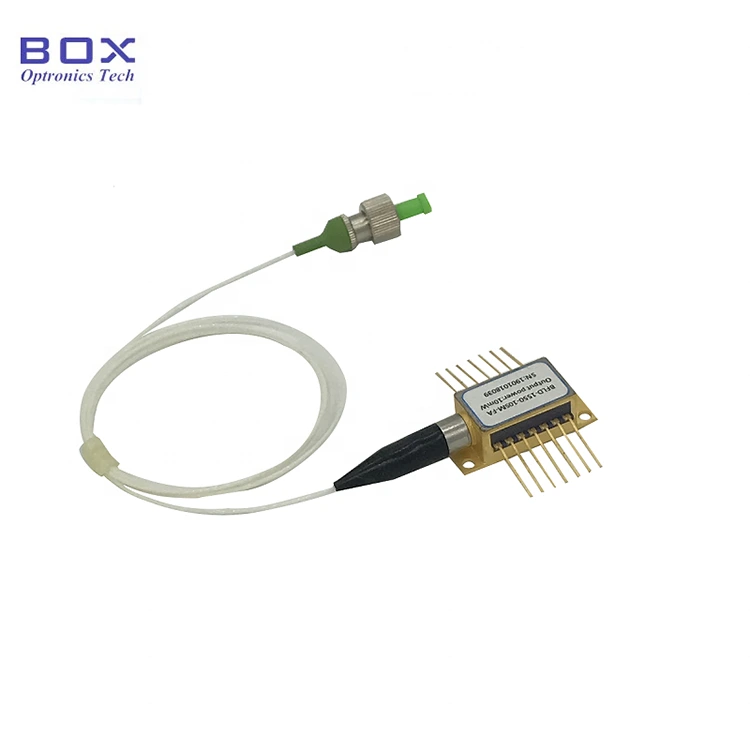

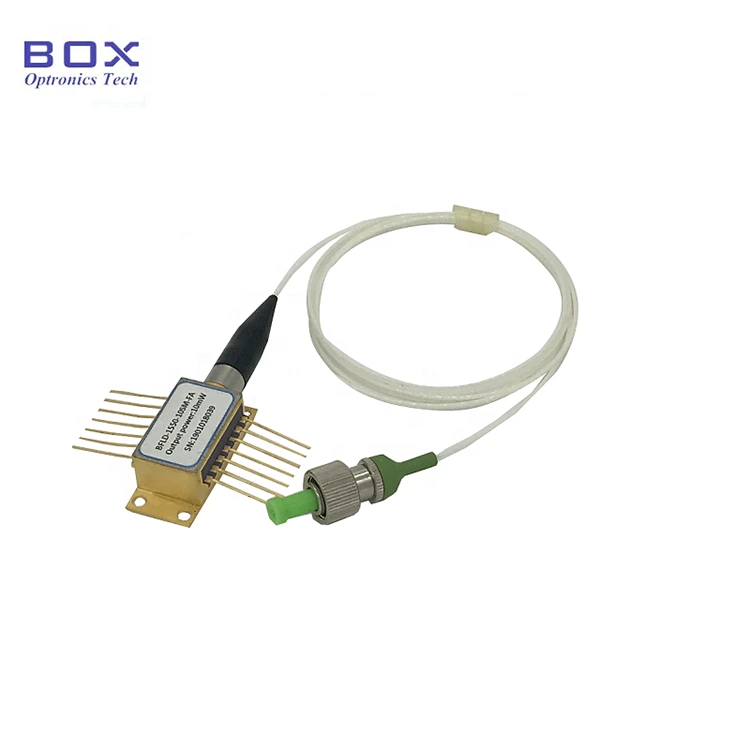

ఇది 14-పిన్ బటర్‌ఫ్లైతో కూడిన 1550nm DFB లేజర్ ప్యాకేజీ, అంతర్నిర్మిత TEC మరియు థర్మిస్టర్. ఇది స్థిరమైన తరంగదైర్ఘ్యం, 10mW కలిగి ఉంటుంది అవుట్‌పుట్ పవర్, ఒక సాధారణ 40dB సైడ్ మోడ్ సప్రెషన్ రేషియో మరియు తక్కువ థ్రెషోల్డ్ ప్రస్తుత. SM/PM ఫైబర్, విస్తృత ఆపరేటింగ్ ఉష్ణోగ్రత మరియు ఎక్కువతో ఐచ్ఛికం విశ్వసనీయత, ఫైబర్ కమ్యూనికేషన్, ఆప్టికల్ సాధనాలు మరియు ఫైబర్‌లకు అనుకూలం సెన్సింగ్. దయచేసి డ్రైవ్ కరెంట్ మరియు ఉష్ణోగ్రతను ఖచ్చితంగా నియంత్రించండి మరియు నివారించండి ఓవర్ కరెంట్ నష్టం.

ఉత్పత్తి స్పెసిఫికేషన్లు

ఉత్పత్తి లక్షణాలు

● బహుళ-క్వాంటం బాగా (MQW) డిస్ట్రిబ్యూటెడ్ ఫీడ్‌బ్యాక్ (DFB) లేజర్‌లు;

● SMF-28e లేదా PMF-1550 పిగ్‌టైల్;

● TEC మరియు మానిటర్ PDతో 14-పిన్ BTF ప్యాకేజీ;

● విస్తృత ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి -20~+70℃.

ఉత్పత్తి అప్లికేషన్లు

● ఆప్టికల్ ఫైబర్ కమ్యూనికేషన్స్;

● ఆప్టికల్ పరికరం;

● ఆప్టికల్ ఫైబర్ సెన్సార్;

● కాంతి మూలం.

ఉత్పత్తి వివరాలు

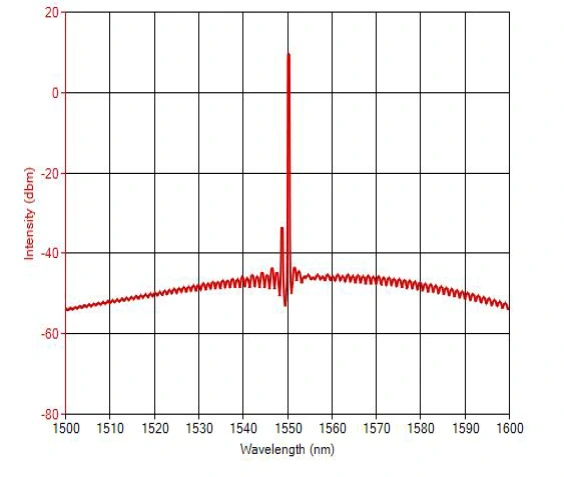

● సాధారణ స్పెక్ట్రం: 1550nm, WL టాలరెన్స్ +/-3nm.

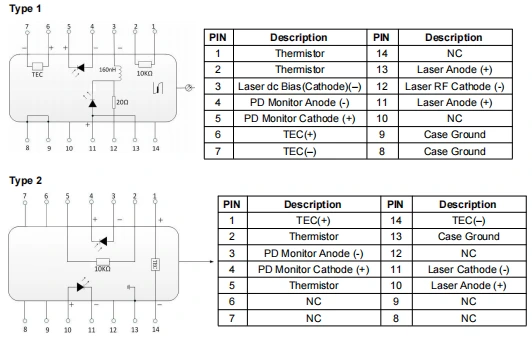

● PIN-OUT డెఫినిషన్-1550nm 10mW DFB బటర్‌ఫ్లై లేజర్ డయోడ్

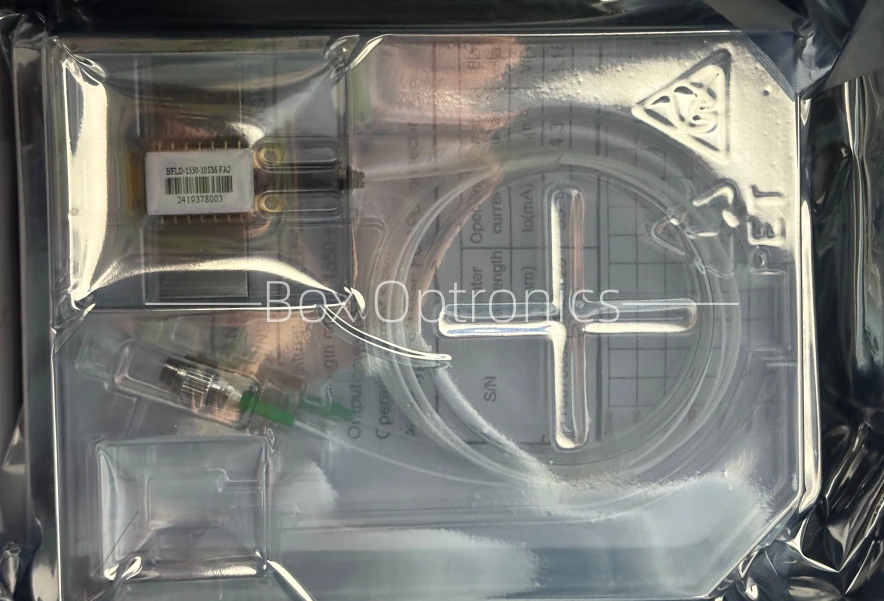

● ప్యాకింగ్ ఉదాహరణ

*డ్రైవ్ లేకుండా స్వతంత్ర పరికరం; ఒక మాడ్యూల్ ప్యాకేజీతో అనుసంధానించబడింది డ్రైవర్ సర్క్యూట్‌లు ఐచ్ఛికం.

ఆర్డర్ చేస్తోంది సమాచారం

ఉదా: BFLD-1550-10SM-FA2

(ఆర్డర్ సమాచారం: 1550nm 10mW DFB బటర్‌ఫ్లై లేజర్ డయోడ్, SM ఫైబర్, FC/APC కనెక్టర్‌తో, టైప్2 పిన్-అవుట్).

ఇతర అనుకూలీకరించిన అవసరాల కోసం, దయచేసి సంప్రదించండి: sales06@boxoptronics.com

డేటాషీట్ మరియు టెస్ట్షీట్

డేటాషీట్

టెస్ట్షీట్

కోట్ నిబంధనలు మరియు చెల్లింపు

● కోట్ నిబంధనలు

(1) EXW:

మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, Box Optronics ఉపయోగించమని సూచిస్తోంది EXW. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.

(2) DAP:

మీకు ఖాతా లేకుంటే, దయచేసి షిప్పింగ్ ఖర్చును ముందుగా చెల్లించండి ఉత్పత్తులు.

(3) ఇతర

● చెల్లింపు నిబంధనలు

PayPal మరియు T/T అందుబాటులో ఉన్నాయి.

ప్రధాన సమయం

ఉత్పత్తికి దాదాపు 10 పని దినాలు పడుతుంది. (కొన్ని ఉంటే స్టాక్‌లో ఉంది, ఇది వేగంగా రవాణా చేయబడుతుంది.)

అంతర్జాతీయ లాజిస్టిక్స్‌కు 3-5 పని దినాలు పట్టవచ్చు.

ఆపరేషన్ గమనికలు

● పనిచేస్తున్నప్పుడు, ఈ పరికరం అధిక-తీవ్రత లేజర్ పుంజంను విడుదల చేస్తుంది; చేయండి ఫైబర్ ఎండ్ ముఖంలోకి నేరుగా చూడకండి, అలా చేయడం వల్ల కంటికి గాయం కావచ్చు.

● ఆప్టికల్ ఫైబర్స్ పెళుసుగా ఉంటాయి; పరికరాన్ని లాగడానికి ఫైబర్‌ని ఉపయోగించవద్దు. పరికరాన్ని దాని సాకెట్ నుండి చొప్పించేటప్పుడు లేదా తీసివేసేటప్పుడు, దానిపై ఒత్తిడి చేయవద్దు లేదా పరికరం హౌసింగ్ వెనుక ఉన్న స్లీవ్‌పై లాగండి. పరికరాల కోసం కనెక్టర్‌లతో అమర్చబడి, పరికరం మరియు ఫైబర్ కనెక్టర్ రెండూ ఉండేలా చూసుకోండి సంస్థాపన లేదా తొలగింపు సమయంలో ఏకకాలంలో ఎత్తివేయబడతాయి.

● అన్ని భాగాలను పవర్ అప్ చేయడానికి ముందు, ముందుగా కూలర్‌ని యాక్టివేట్ చేయండి మరియు ఆపై చిప్ వేడెక్కడాన్ని నిరోధించడానికి పెరుగుతున్న పవర్-అప్ దశలతో కొనసాగండి మరియు ఓవర్లోడ్.

నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ

● వారంటీ వ్యవధి:

1లోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ కొనుగోలు నుండి సంవత్సరం. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.

● ఉచిత వారంటీ నుండి మినహాయింపులు:

ఉచిత వారంటీ వ్యవధిలో, ఉచిత మరమ్మత్తు లేదా భర్తీ సేవలు ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం అందించబడుతుంది. అయితే, బాక్స్ ఆప్ట్రానిక్స్ లోపల కింది సందర్భాలలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును కలిగి ఉంది వారంటీ వ్యవధి:

(1) సహజ కారకాల వల్ల కలిగే నష్టం (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాలు.

(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.

(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.

(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.

(5) హౌసింగ్‌పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్‌లు.

(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
