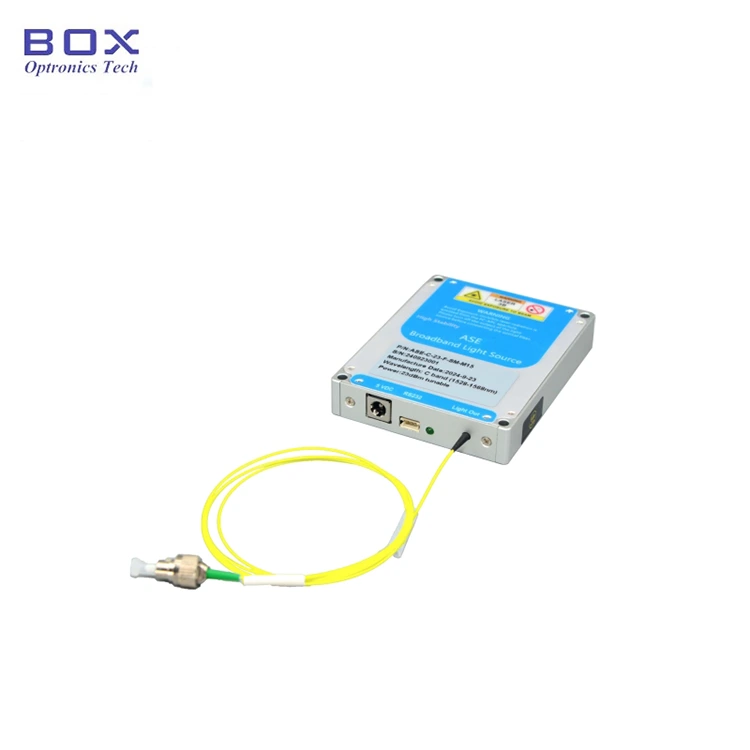

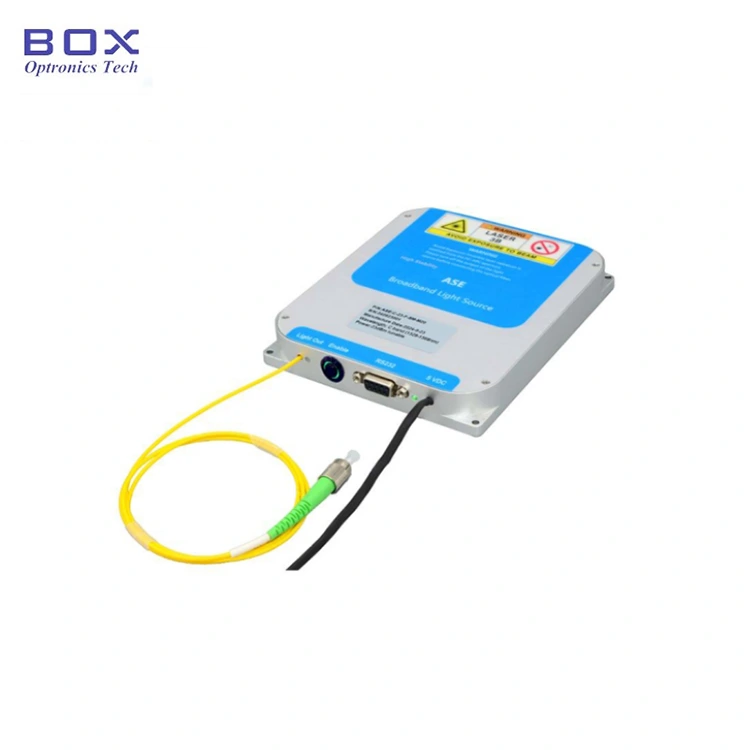

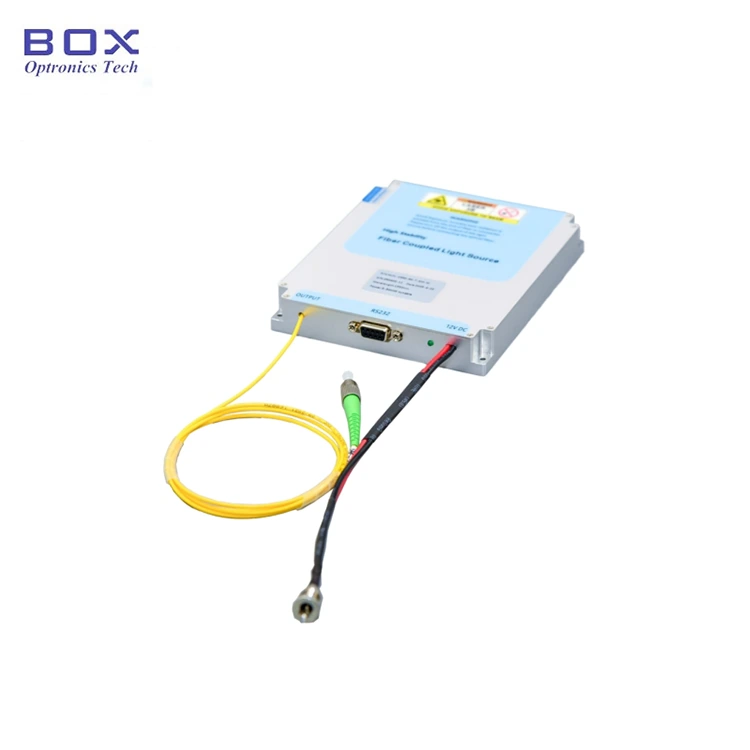

ఇది L-బ్యాండ్ ASE బ్రాడ్బ్యాండ్ లైట్ సోర్స్ అందిస్తుంది a స్థిరంగా, L-బ్యాండ్ తరంగదైర్ఘ్యం పరిధిలో (1567~1603nm) 10~200mW హై-పవర్ లైట్ సోర్స్. అధిక-ఖచ్చితమైన అనువర్తనాల కోసం రూపొందించబడింది, ఇది విస్తృత స్పెక్ట్రమ్ను అందిస్తుంది మరియు తక్కువ-శబ్దం అవుట్పుట్, ఇది ఆప్టికల్ కమ్యూనికేషన్, ఫైబర్ సెన్సింగ్, మరియు మెడికల్ ఇమేజింగ్.
|
అంశం |
యూనిట్ |
విలువలు |
గమనికలు |
|||||
|
వర్ణపట పరిధి |
nm |
1567~1603 |
|
|||||
|
అవుట్పుట్ శక్తి |
mW |
10, |
20 |
50 |
100 |
200 |
|
|
|
పవర్ స్పెక్ట్రల్ సాంద్రత |
dBm/nm |
≥-6, |
≥-3 |
≥1 |
≥4 |
≥7 |
|
|
|
శక్తి నియంత్రణ పరిధి |
- |
10%~100% |
ఐచ్ఛికం |
|||||
|
స్పెక్ట్రల్ ఫ్లాట్నెస్ |
dB |
≤2.5 (రకం.), ≤3 (గరిష్టం.) |
|
|||||
|
అవుట్పుట్ ఐసోలేషన్ |
dB |
≥35 |
|
|||||
|
శక్తి అస్థిరత |
dB |
≤± 0.02 (15నిమి.); |
≤± 0.5%; ≤± 1.2% |
|||||
|
ప్రతి |
dB |
≤0.2 |
≥23 |
|
||||
|
పిగ్టైల్ ఫైబర్ |
- |
SMF-28 |
PM1550 |
FC/APC |
||||
|
కమ్యూనికేషన్ ఇంటర్ఫేస్ |
- |
టచ్ స్క్రీన్ / DB9 స్త్రీ (RS232) |
బెంచ్టాప్ |
|||||
|
DB9 స్త్రీ (RS232) |
మాడ్యూల్ |
|||||||
|
విద్యుత్ సరఫరా |
- |
AC 110~240V, <30W |
బెంచ్టాప్ |
|||||
|
DC 5V, <15W |
మాడ్యూల్ |
|||||||
|
కొలతలు |
మి.మీ |
255(W)×285(D)×115(H) |
బెంచ్టాప్ |
|||||
|
150(W)×125(D)×20(H) |
మాడ్యూల్ |
|||||||
|
70(W)×90(D)×15(H) |
మాడ్యూల్ |
|||||||
|
ఆపరేటింగ్ ఉష్ణోగ్రత |
℃ |
-5 ~ +55 |
|
|||||
|
ఆపరేటింగ్ తేమ |
℃ |
0~70% |
|
|||||
● స్పెక్ట్రల్ ఫ్లాట్నెస్ ≤2.5dB;
● 10/20/50/100/200mW అవుట్పుట్ పవర్, 10~100% సర్దుబాటు;
● DB9 సులభమైన ఏకీకరణ కోసం స్త్రీ(RS232) కమ్యూనికేషన్లు.
1. ఉత్పత్తి అప్లికేషన్లు-L-బ్యాండ్ ASE బ్రాడ్బ్యాండ్ లైట్ సోర్స్
● ఆప్టికల్ ఫైబర్ సెన్సింగ్;
● వైద్య ఇమేజింగ్;
● ఆప్టికల్ ఫైబర్ కమ్యూనికేషన్స్.

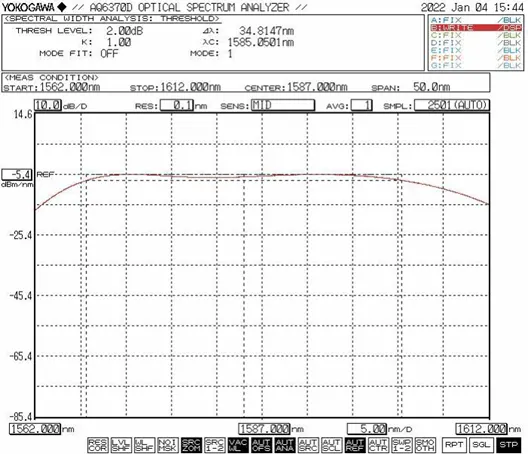

● సాధారణ స్పెక్ట్రం
● ప్రామాణిక ఉపకరణాలు
|
|
ఉపకరణాలు |
పరిమాణం |
|
1 |
ASE కాంతి మూలం (మాడ్యూల్ హోస్ట్) |
1 |
|
2 |
USB-RS485 DB9 డేటా కేబుల్ |
1 |
|
3 |
పవర్ అడాప్టర్ (ఐచ్ఛికం) |
1 |
|
4 |
ఉత్పత్తి పరీక్ష నివేదిక |
1 |
|
5 |
ఆపరేషన్ మాన్యువల్ |
1 |
దశ 1. అన్ప్యాకింగ్ మరియు అసెంబ్లీ: దయచేసి ఉపకరణాలు పూర్తిగా ఉన్నాయో లేదో తనిఖీ చేయండి
అసెంబ్లీ ముందు.
Step2.ఫైబర్ జంపర్లను కనెక్ట్ చేస్తోంది: తెరవండి ఫైబర్ కనెక్టర్ లేదా ఫ్లాంజ్ వద్ద డస్ట్ క్యాప్, ఫైబర్ ఎండ్ ముఖాన్ని తనిఖీ చేయండి మరియు ఫైబర్ను కనెక్ట్ చేయండి లేదా పరీక్షించాల్సిన పరికరం లేదా పవర్ మీటర్కు ఫైబర్ను స్ప్లైస్ చేయండి కాలుష్యం లేదా నష్టం లేదని నిర్ధారించిన తర్వాత.
దశ 3. పవర్ అడాప్టర్ను కనెక్ట్ చేయడం మరియు సీరియల్ కేబుల్: లైట్ సోర్స్ మాడ్యూల్ మరియు పవర్ అడాప్టర్ను కనెక్ట్ చేయండి; కనెక్ట్ చేయండి లైట్ సోర్స్ మాడ్యూల్ మరియు USB-RS232 సిగ్నల్ కేబుల్ ఉన్న కంప్యూటర్. (గమనిక: కంప్యూటర్ మొదట సీరియల్ పోర్ట్ డ్రైవర్ను ఇన్స్టాల్ చేయాలి. డ్రైవర్ కావచ్చు CD-ROMలో కనుగొనబడింది లేదా బాక్స్ ఆప్ట్రానిక్స్ కంపెనీ నుండి పొందబడింది.)

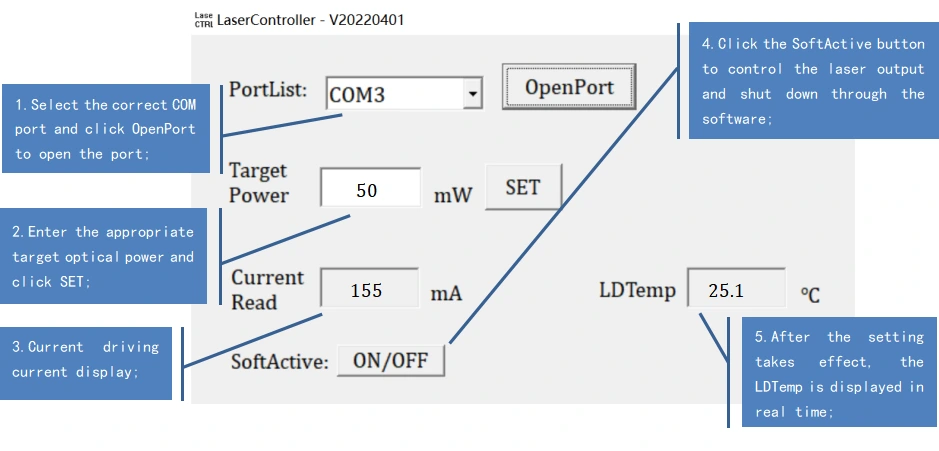

Setp4.Use: కాంతి మూలాన్ని తెరవండి యాక్టివేషన్ స్విచ్; లైట్ సోర్స్ అవుట్పుట్ ఇండికేటర్ లైట్ ఆన్లో ఉంది మరియు ఉంది ఆప్టికల్ పవర్ అవుట్పుట్. ఈ సమయంలో, పని ప్రస్తుత మరియు ఆప్టికల్ పవర్ విలువ చివరి షట్డౌన్లో హోస్ట్ కంప్యూటర్ సెట్ చేసిన పారామితులు. వారు కావచ్చు హోస్ట్ కంప్యూటర్ సాఫ్ట్వేర్లో సవరించబడింది మరియు సేవ్ చేయబడింది (మోడల్ వెర్షన్ కోసం మాత్రమే సర్దుబాటు శక్తితో).
Step5.ఉపయోగించిన తర్వాత: క్లోజ్ బటన్ను క్లిక్ చేయండి, విద్యుత్ సరఫరాను ఆపివేసి, డిస్కనెక్ట్ చేయండి ఫైబర్ కనెక్షన్.
|
పేరు |
వర్ణపట పరిధి |
అవుట్పుట్ శక్తి |
ఫైబర్ రకం |
పవర్ సర్దుబాటు |
డైమెన్షన్ |
|
ASE |
-ఎల్ |
-XX |
-XX |
-XX |
-X |
|
ASE కాంతి మూలం |
L:L-బ్యాండ్ |
10:10mW 20:20mW 50:50mW 1H:100mW 2H:200mW |
SM:SMF-28 PM: PM1550 |
(*టి:తో) |
M15 : మాడ్యూల్ M20 : మాడ్యూల్ బి: బెంచ్టాప్ |
ఉదా: ASE-L-2H-SM-T-B
(ఆర్డర్ సమాచారం: L-బ్యాండ్ ASE బ్రాడ్బ్యాండ్ లైట్ సోర్స్, 200mW అవుట్పుట్ పవర్, పవర్ సర్దుబాటు, SM ఫైబర్తో, బెంచ్టాప్ ప్యాకేజీ).
ఇతర అనుకూలీకరించిన అవసరాల కోసం, దయచేసి సంప్రదించండి: sales06@boxoptronics.com
● కోట్ నిబంధనలు
(1) EXW:
మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, Box Optronics ఉపయోగించమని సూచిస్తోంది EXW. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.
(2) DAP:
మీకు ఖాతా లేకుంటే, దయచేసి షిప్పింగ్ ఖర్చును ముందుగా చెల్లించండి ఉత్పత్తులు.
(3) ఇతర
● చెల్లింపు నిబంధనలు
PayPal మరియు T/T అందుబాటులో ఉన్నాయి.
ఉత్పత్తికి దాదాపు 10-15 పని దినాలు పడుతుంది. (ఉంటే కొన్ని స్టాక్లో ఉన్నాయి, అది వేగంగా రవాణా చేయబడుతుంది.)
అంతర్జాతీయ లాజిస్టిక్స్కు 3-5 పని దినాలు పట్టవచ్చు.
● ఫైబర్ ఆప్టిక్ను తరచుగా ప్లగ్ చేయడం మరియు అన్ప్లగ్ చేయడం సిఫార్సు చేయబడదు అవుట్పుట్ ముగింపులో కనెక్టర్. ఇది దుమ్ముతో కలుషితాన్ని నివారించడానికి సహాయపడుతుంది చొప్పించే నష్టాన్ని పెంచండి లేదా కనెక్టర్ ఎండ్ ఫేస్ బర్న్ అయ్యేలా చేస్తుంది.
● ప్రారంభించేటప్పుడు, ముందుగా పవర్ స్విచ్ మరియు కీ స్విచ్ని నిర్ధారించండి ఆఫ్ చేయబడ్డాయి, ఆపై శక్తిని కనెక్ట్ చేయండి. షట్ డౌన్ చేసినప్పుడు, ముందుగా ఆఫ్ చేయండి కీ స్విచ్; స్థితి సూచిక లైట్ ఆరిపోయిన తర్వాత, పవర్ను డిస్కనెక్ట్ చేయండి. చేయండి కాంతి మూలం పనిచేస్తున్నప్పుడు విద్యుత్తును నేరుగా నిలిపివేయవద్దు.
● అవుట్పుట్ ఫైబర్ను మరొక ఫైబర్కి కనెక్ట్ చేయవలసి వస్తే, అది ఫ్యూజన్ స్ప్లిసర్ని ఉపయోగించడానికి సిఫార్సు చేయబడింది.
● దయచేసి తేమ, దుమ్ము మరియు తుప్పుకు వ్యతిరేకంగా జాగ్రత్తలు తీసుకోండి; స్టోర్ పొడి ప్రదేశంలో.
● వారంటీ వ్యవధి:
1లోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ కొనుగోలు నుండి సంవత్సరం. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.
● ఉచిత వారంటీ నుండి మినహాయింపులు:
ఉచిత వారంటీ వ్యవధిలో, ఉచిత మరమ్మత్తు లేదా భర్తీ సేవలు ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం అందించబడుతుంది. అయితే, బాక్స్ ఆప్ట్రానిక్స్ కింది వాటిలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును కలిగి ఉంది వారంటీ వ్యవధిలో కేసులు:
(1) సహజ కారకాల వల్ల కలిగే నష్టం (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాలు.
(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.
(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.
(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.
(5) హౌసింగ్పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్లు.
(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
