1. పరిచయం C-బ్యాండ్ ASE బ్రాడ్బ్యాండ్ లైట్ సోర్స్
2. సాంకేతిక స్పెసిఫికేషన్లు
3. ఉత్పత్తి లక్షణాలు
4. సాధారణ అప్లికేషన్లు

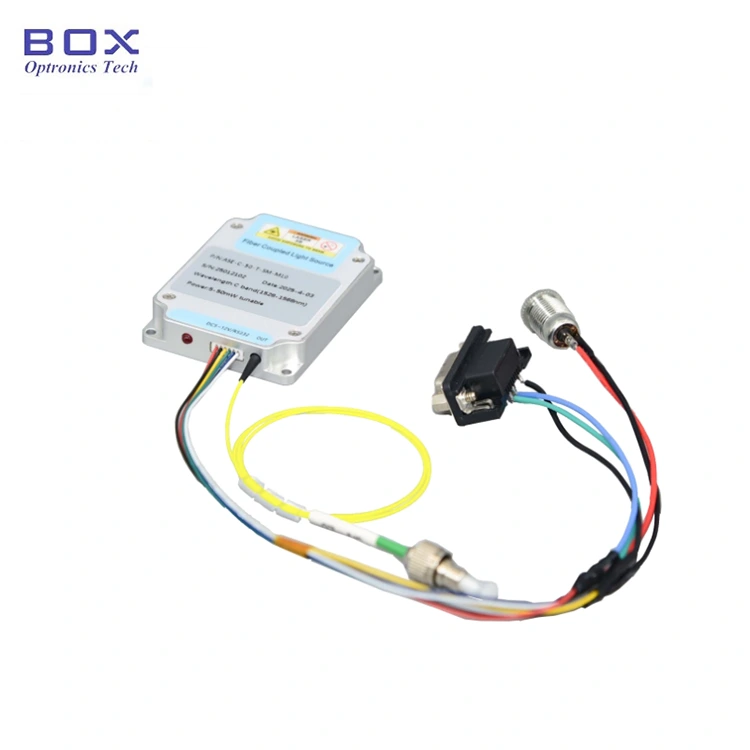

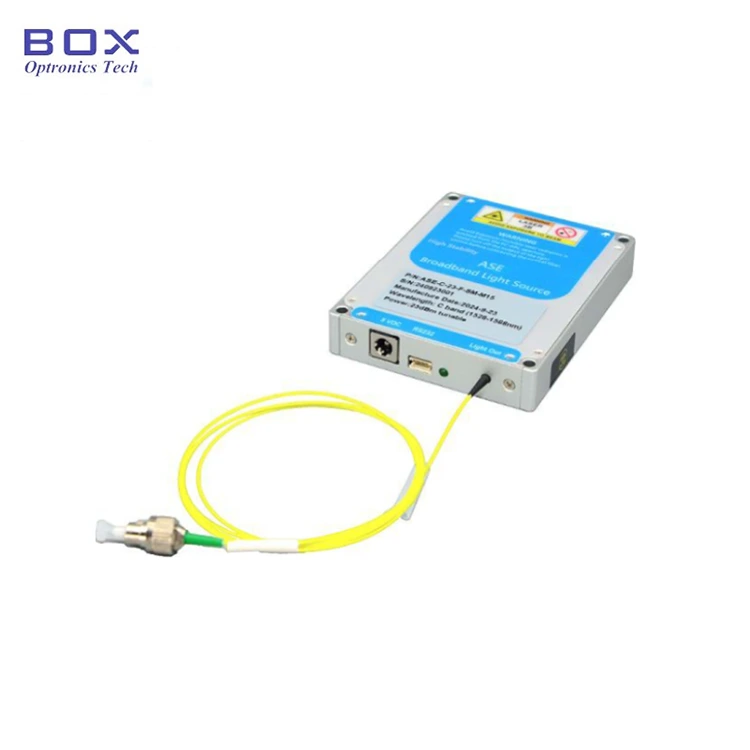

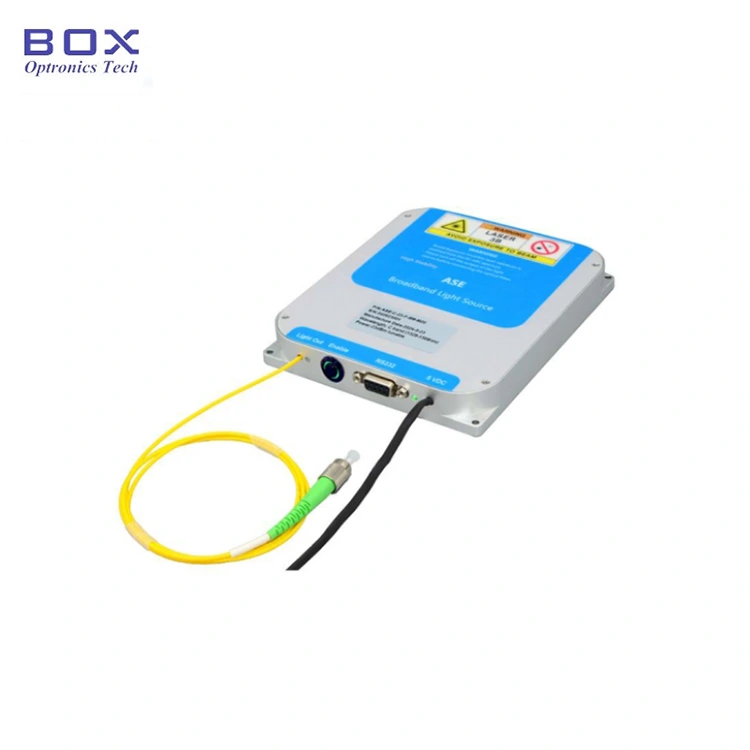

5. ఉత్పత్తి వివరాలు
6. ఆపరేషన్ దశలు
7. ఆర్డరింగ్ సమాచారం
8. డేటాషీట్ మరియు టెస్ట్షీట్
9. కోట్ నిబంధనలు మరియు చెల్లింపు
10. ప్రధాన సమయం
11. ఆపరేషన్ నోట్స్ మరియు నిర్వహణ
12. నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ
ఈ ASE బ్రాడ్బ్యాండ్ కాంతి మూలం ఒకకి చెందినది అసంబద్ధ కాంతి మూలం, ఇది ఒక ద్వారా ఉత్పన్నమయ్యే ఆకస్మిక ఉద్గారం సెమీకండక్టర్ లేజర్-పంప్డ్ ఎర్బియం-డోప్డ్ క్వార్ట్జ్ ఫైబర్. వర్ణపట చదును సాంకేతికత బ్రాడ్బ్యాండ్ ఫ్లాట్ స్పెక్ట్రాను సాధిస్తుంది మరియు తరంగదైర్ఘ్యం C బ్యాండ్ను కవర్ చేస్తుంది, మరియు స్పెక్ట్రల్ ఫ్లాట్నెస్ <2dB, SM ఫైబర్ లేదా PM ఫైబర్ ద్వారా సాధించబడుతుంది అవుట్పుట్, అనేక-స్థాయి పవర్ ఆప్షన్, ఫైబర్ ఆప్టిక్ సెన్సింగ్ అప్లికేషన్లకు అనుకూలం.
|
అంశం |
యూనిట్ |
విలువలు |
గమనికలు |
||||||
|
వర్ణపట పరిధి |
nm |
1528~1569 |
|
||||||
|
అవుట్పుట్ శక్తి |
mW |
10 |
20 |
50 |
100 |
200 |
400 |
500 |
|
|
పవర్ స్పెక్ట్రల్ సాంద్రత |
dBm/nm |
-6 |
-3 |
1 |
4 |
7 |
10 |
11 |
|
|
శక్తి నియంత్రణ పరిధి |
- |
10%~100% |
ఐచ్ఛికం |
||||||
|
స్పెక్ట్రల్ ఫ్లాట్నెస్ |
dB |
≤2 (10~200mW); ≤3 (400~500mW) |
|
||||||
|
వర్ణపట అల |
dB |
≤0.1 |
|
||||||
|
అవుట్పుట్ ఐసోలేషన్ |
dB |
≥35 |
|
||||||
|
శక్తి అస్థిరత |
dB |
≤± 0.02 (15నిమి.); |
≤± 0.5%; ≤± 1.2% |
||||||
|
ధ్రువణ స్థితి |
- |
యాదృచ్ఛికంగా |
లీనియర్ పోలరైజేషన్ |
|
|||||
|
ప్రతి |
dB |
≤0.2 |
≥23 |
|
|||||
|
పిగ్టైల్ ఫైబర్ |
- |
SMF-28 |
PM1550 |
FC/APC |
|||||
|
కమ్యూనికేషన్ ఇంటర్ఫేస్ |
- |
టచ్ స్క్రీన్ / DB9 స్త్రీ (RS232) |
బెంచ్టాప్ |
||||||
|
DB9 స్త్రీ (RS232) |
మాడ్యూల్ |
||||||||
|
విద్యుత్ సరఫరా |
- |
AC 110~240V, <30W |
బెంచ్టాప్ |
||||||
|
DC 5V, <15W |
మాడ్యూల్ |
||||||||
|
కొలతలు |
మి.మీ |
260(W)×280(D)×120(H) |
బెంచ్టాప్ |
||||||
|
150(W)×125(D)×20(H) |
మాడ్యూల్ |
||||||||
|
10~200mW:70(W)×90(D)×15(H) |
SM ఐచ్ఛికం |
||||||||
|
ఆపరేటింగ్ ఉష్ణోగ్రత |
℃ |
-5 ~ +55 |
|
||||||
|
ఆపరేటింగ్ తేమ |
℃ |
0~70% |
|
||||||
● అధిక స్థిరత్వం అవుట్పుట్;
● ఫ్లాట్ స్పెక్ట్రం;
● DB9 సులభమైన ఏకీకరణ కోసం స్త్రీ(RS232) కమ్యూనికేషన్లు.
● ఫైబర్ ఆప్టిక్ సెన్సింగ్;
● వైద్య ఇమేజింగ్;
● టెలికమ్యూనికేషన్స్;
● ఆప్టికల్ పరికర పరీక్ష.

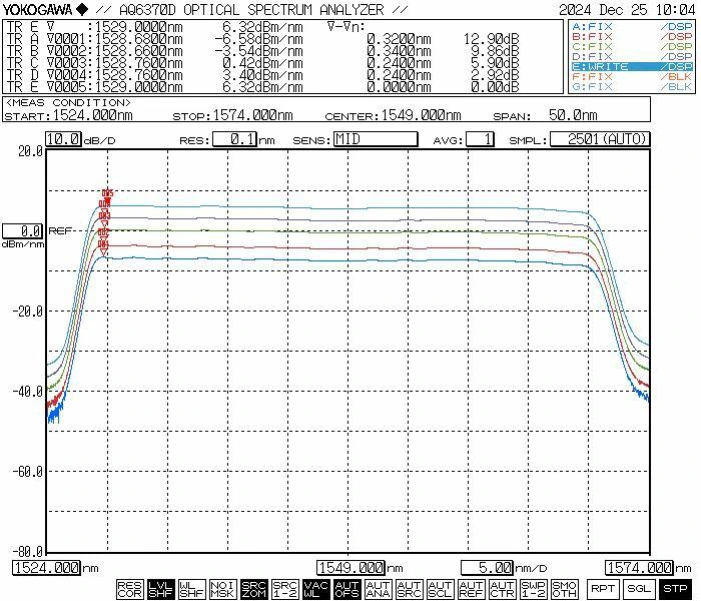

● సాధారణ స్పెక్ట్రం:
● ప్రామాణిక ఉపకరణాలు
|
|
ఉపకరణాలు |
పరిమాణం |
|
1 |
ASE కాంతి మూలం (మాడ్యూల్ హోస్ట్) |
1 |
|
2 |
డేటా కేబుల్ |
1 |
|
3 |
పవర్ అడాప్టర్ (ఐచ్ఛికం) |
1 |
|
4 |
ఉత్పత్తి పరీక్ష నివేదిక |
1 |
|
5 |
ఆపరేషన్ మాన్యువల్ |
1 |
దశ 1. అన్ప్యాకింగ్ మరియు అసెంబ్లీ: దయచేసి అసెంబ్లీకి ముందు ఉపకరణాలు పూర్తయ్యాయో లేదో తనిఖీ చేయండి.
దశ2. ఫైబర్ జంపర్లను కనెక్ట్ చేస్తోంది: తెరవండి ఫైబర్ కనెక్టర్ లేదా ఫ్లాంజ్ వద్ద డస్ట్ క్యాప్, ఫైబర్ ఎండ్ ముఖాన్ని తనిఖీ చేయండి మరియు ఫైబర్ను కనెక్ట్ చేయండి లేదా పరీక్షించాల్సిన పరికరం లేదా పవర్ మీటర్కు ఫైబర్ను స్ప్లైస్ చేయండి కాలుష్యం లేదా నష్టం లేదని నిర్ధారించిన తర్వాత.
దశ3. పవర్ అడాప్టర్ మరియు సీరియల్ కేబుల్ కనెక్ట్ చేయడం: లైట్ సోర్స్ మాడ్యూల్ మరియు పవర్ అడాప్టర్ను కనెక్ట్ చేయండి; కనెక్ట్ చేయండి లైట్ సోర్స్ మాడ్యూల్ మరియు USB-RS232 సిగ్నల్ కేబుల్ ఉన్న కంప్యూటర్. (గమనిక: ది కంప్యూటర్ మొదట సీరియల్ పోర్ట్ డ్రైవర్ను ఇన్స్టాల్ చేయాలి. డ్రైవర్ను కనుగొనవచ్చు CD-ROMలో లేదా బాక్స్ ఆప్ట్రానిక్స్ కంపెనీ నుండి పొందబడింది.)

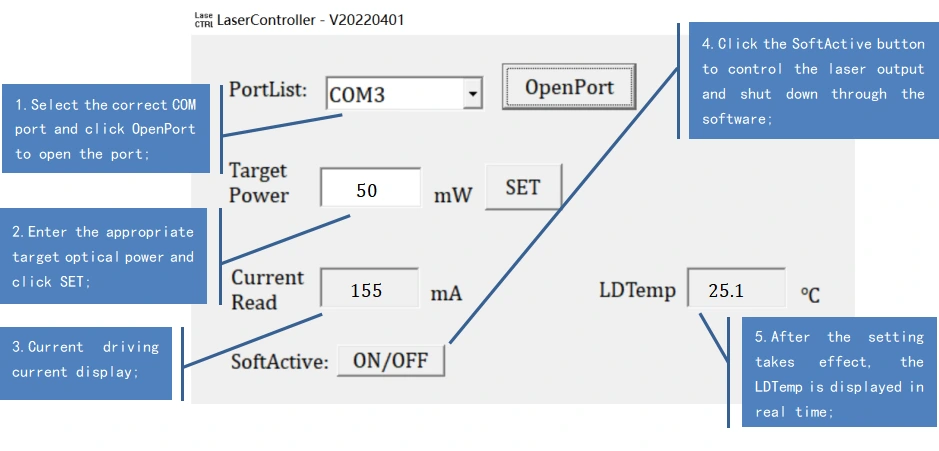

Sep4. ఉపయోగించండి: కాంతి మూలాన్ని తెరవండి యాక్టివేషన్ స్విచ్; లైట్ సోర్స్ అవుట్పుట్ ఇండికేటర్ లైట్ ఆన్లో ఉంది మరియు ఉంది ఆప్టికల్ పవర్ అవుట్పుట్. ఈ సమయంలో, పని ప్రస్తుత మరియు ఆప్టికల్ పవర్ విలువ చివరి షట్డౌన్లో హోస్ట్ కంప్యూటర్ సెట్ చేసిన పారామితులు. వారు కావచ్చు హోస్ట్ కంప్యూటర్ సాఫ్ట్వేర్లో సవరించబడింది మరియు సేవ్ చేయబడింది (మోడల్ వెర్షన్ కోసం మాత్రమే సర్దుబాటు శక్తితో).
దశ 5. ఉపయోగం తర్వాత: మూసివేయి క్లిక్ చేయండి బటన్, విద్యుత్ సరఫరాను ఆఫ్ చేయండి మరియు ఫైబర్ కనెక్షన్ను డిస్కనెక్ట్ చేయండి.
|
పేరు |
తరంగదైర్ఘ్యం |
అవుట్పుట్ శక్తి |
ఫైబర్ రకం |
పవర్ సర్దుబాటు (ఐచ్ఛికం) |
డైమెన్షన్ |
|
ASE |
-XXXX |
-XX |
-XX |
-టి |
-X |
|
ASE కాంతి మూలం |
సి:సి-బ్యాండ్ |
10:10mW 20:20mW 30:30మె.వా 50:50mW 1H:100mW 2H:200mW 4H:400mW 5H:500mW |
SM:SMF-28 PM: PM1550 |
T: తో |
M15:మాడ్యూల్ M20:మాడ్యూల్ బి: బెంచ్టాప్ |
ఉదా: ASE-C-50-SM-T-M
(ఆర్డర్ సమాచారం: C-బ్యాండ్ ASE బ్రాడ్బ్యాండ్ లైట్ సోర్స్, 50mW అవుట్పుట్ పవర్, SM ఫైబర్తో, పవర్ సర్దుబాటు, మాడ్యూల్ ప్యాకేజీ).
ఇతర అనుకూలీకరించిన అవసరాల కోసం, దయచేసి సంప్రదించండి: sales06@boxoptronics.com
● కోట్ నిబంధనలు
(1) EXW:
మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, Box Optronics ఉపయోగించమని సూచిస్తోంది EXW. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.
(2) DAP:
మీకు ఖాతా లేకుంటే, దయచేసి షిప్పింగ్ ఖర్చును ముందుగా చెల్లించండి ఉత్పత్తులు.
(3) ఇతర
● చెల్లింపు నిబంధనలు
PayPal మరియు T/T అందుబాటులో ఉన్నాయి.
ఉత్పత్తికి దాదాపు 10-15 పని దినాలు పడుతుంది. (ఉంటే కొన్ని స్టాక్లో ఉన్నాయి, అది వేగంగా రవాణా చేయబడుతుంది.)
అంతర్జాతీయ లాజిస్టిక్స్కు 3-5 పని దినాలు పట్టవచ్చు.
● ఫైబర్ ఆప్టిక్ను తరచుగా ప్లగ్ చేయడం మరియు అన్ప్లగ్ చేయడం సిఫార్సు చేయబడదు అవుట్పుట్ ముగింపులో కనెక్టర్. ఇది దుమ్ముతో కలుషితాన్ని నివారించడానికి సహాయపడుతుంది చొప్పించే నష్టాన్ని పెంచండి లేదా కనెక్టర్ ఎండ్ ఫేస్ బర్న్ అయ్యేలా చేస్తుంది.
● ప్రారంభించేటప్పుడు, ముందుగా పవర్ స్విచ్ మరియు కీ స్విచ్ని నిర్ధారించండి ఆఫ్ చేయబడ్డాయి, ఆపై శక్తిని కనెక్ట్ చేయండి. షట్ డౌన్ చేసినప్పుడు, ముందుగా ఆఫ్ చేయండి కీ స్విచ్; స్థితి సూచిక లైట్ ఆరిపోయిన తర్వాత, పవర్ను డిస్కనెక్ట్ చేయండి. చేయండి కాంతి మూలం పనిచేస్తున్నప్పుడు విద్యుత్తును నేరుగా నిలిపివేయవద్దు.
● తక్కువ అవుట్పుట్ పవర్తో ASE బ్రాడ్బ్యాండ్ లైట్ సోర్స్ మోడల్ల కోసం 200 mW కంటే, అవుట్పుట్ ఫైబర్ కనెక్టర్ను ఇతర సింగిల్-మోడ్కు కనెక్ట్ చేయవచ్చు తొలగించగల అడాప్టర్ (ఫైబర్ ఫ్లేంజ్) ద్వారా ఫైబర్ పరికరాలు. అయితే, ముగింపు ముఖం ఉంటే ఫైబర్ కనెక్టర్ కలుషితమైంది, ఇది బర్న్ డ్యామేజ్కు చాలా అవకాశం ఉంది లేజర్ సక్రియం అయినప్పుడు-లేజర్ శక్తి చాలా తక్కువగా ఉన్నప్పటికీ. అందువలన, ఫైబర్ కనెక్టర్ను కనెక్ట్ చేయడానికి ముందు, మీరు తప్పనిసరిగా ప్రత్యేక ఫైబర్ని ఉపయోగించాలి చివరి ముఖాన్ని పూర్తిగా శుభ్రం చేయడానికి శుభ్రపరిచే సాధనాలు. అదనంగా, ఫైబర్ ఉపయోగించండి ఎండ్-ఫేస్ ఇన్స్పెక్టర్ ఉపరితలాన్ని జాగ్రత్తగా పరిశీలించి, అది పూర్తిగా ఉందని నిర్ధారిస్తుంది ఫైబర్ ద్వారా కనెక్షన్ చేయడానికి ముందు దుమ్ము మరియు కలుషితాలు లేకుండా అంచు. ఫైబర్ కనెక్టర్ శుభ్రపరచడం, తనిఖీ చేయడం మరియు కనెక్షన్ సమయంలో, కాంతి మూలం నిష్క్రియం చేయబడిన స్థితిలో ఉందని మీరు నిర్ధారించుకోవాలి; సంఖ్య కింద పరిస్థితులలో కాంతి మూలం ఉన్నప్పుడు ఈ ఆపరేషన్లు చేయాలి కాంతిని ప్రసరింపజేస్తుంది. ఉపయోగం పూర్తయిన తర్వాత మరియు కనెక్టర్ డిస్కనెక్ట్ అయిన తర్వాత ఇతర ఫైబర్ భాగాల నుండి, మీరు వెంటనే ఫైబర్ కనెక్టర్ను కవర్ చేయాలి రక్షిత డస్ట్ క్యాప్తో.
● 200 mW అవుట్పుట్ పవర్తో బ్రాడ్బ్యాండ్ ASE లైట్ సోర్స్ మోడల్లు లేదా అధికమైనది FC/APC కనెక్టర్తో ముగించబడిన అవుట్పుట్ పిగ్టైల్ను కలిగి ఉండవచ్చు. అయితే, ఈ కనెక్టర్ వినియోగదారు ప్రారంభించిన అవుట్పుట్ పవర్ కోసం మాత్రమే ఉద్దేశించబడింది పర్యవేక్షణ (ఆప్టికల్ పవర్ మీటర్కి కనెక్ట్ చేయడం ద్వారా) లేదా ఒకతో ఇంటర్ఫేసింగ్ కోసం లేజర్ అవుట్పుట్ను ఖాళీ స్థలంలోకి మళ్లించడానికి FC-టర్మినేట్ ఫైబర్ కొలిమేటర్. ఇది దీన్ని నేరుగా జతచేయడానికి ఫ్లాంజ్ అడాప్టర్ను ఉపయోగించవద్దని గట్టిగా సూచించబడింది ఇతర వినియోగదారు యాజమాన్యంలోని ఫైబర్లు లేదా పరికరాల పిగ్టెయిల్లతో కనెక్టర్; అలా చేయడం ఫైబర్ కనెక్టర్ మరియు ది రెండింటికి హాని కలిగించే ముఖ్యమైన ప్రమాదాన్ని కలిగి ఉంటుంది యాంప్లిఫైయర్ యూనిట్ కూడా. ఇతర ఫైబర్లతో ఇంటర్కనెక్షన్ అవసరమైతే, అది ఫ్యూజన్ స్ప్లికింగ్ని ఉపయోగించుకోవాలని సిఫార్సు చేయబడింది; ఇంకా, రకాలు ఉండేలా చూసుకోండి కనెక్ట్ చేయబడిన ఫైబర్లు పరస్పరం అనుకూలంగా ఉంటాయి.
● దయచేసి తేమ, దుమ్ము మరియు తుప్పుకు వ్యతిరేకంగా జాగ్రత్తలు తీసుకోండి; స్టోర్ పొడి ప్రదేశంలో.
● వారంటీ వ్యవధి:
1లోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ కొనుగోలు నుండి సంవత్సరం. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.
● ఉచిత వారంటీ నుండి మినహాయింపులు:
ఉచిత వారంటీ వ్యవధిలో, ఉచిత మరమ్మత్తు లేదా భర్తీ సేవలు ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం అందించబడుతుంది. అయితే, బాక్స్ ఆప్ట్రానిక్స్ కింది వాటిలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును కలిగి ఉంది వారంటీ వ్యవధిలో కేసులు:
(1) సహజ కారకాల వల్ల కలిగే నష్టం (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాలు.
(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.
(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.
(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.
(5) హౌసింగ్పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్లు.
(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
