1. పరిచయం C-బ్యాండ్ ASE బ్రాడ్బ్యాండ్ లైట్ సోర్స్ మైక్రో-మాడ్యూల్
2. సాంకేతిక స్పెసిఫికేషన్లు
3. ఉత్పత్తి లక్షణాలు
4. సాధారణ అప్లికేషన్లు
5. ఉత్పత్తి వివరాలు
6. ఆపరేషన్ దశలు
7. ఆర్డరింగ్ సమాచారం
8. డేటాషీట్
9. కోట్ నిబంధనలు మరియు చెల్లింపు
10. ప్రధాన సమయం
11. ఆపరేషన్ నోట్స్ మరియు నిర్వహణ
12. నాణ్యత హామీ మరియు అమ్మకాల తర్వాత సేవ

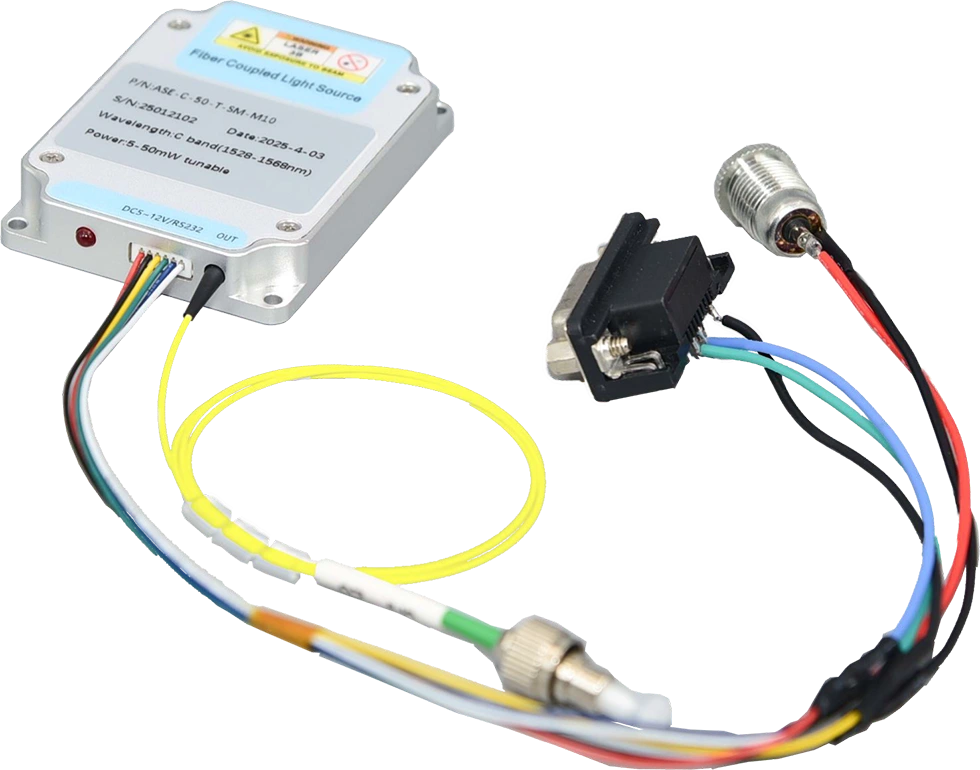

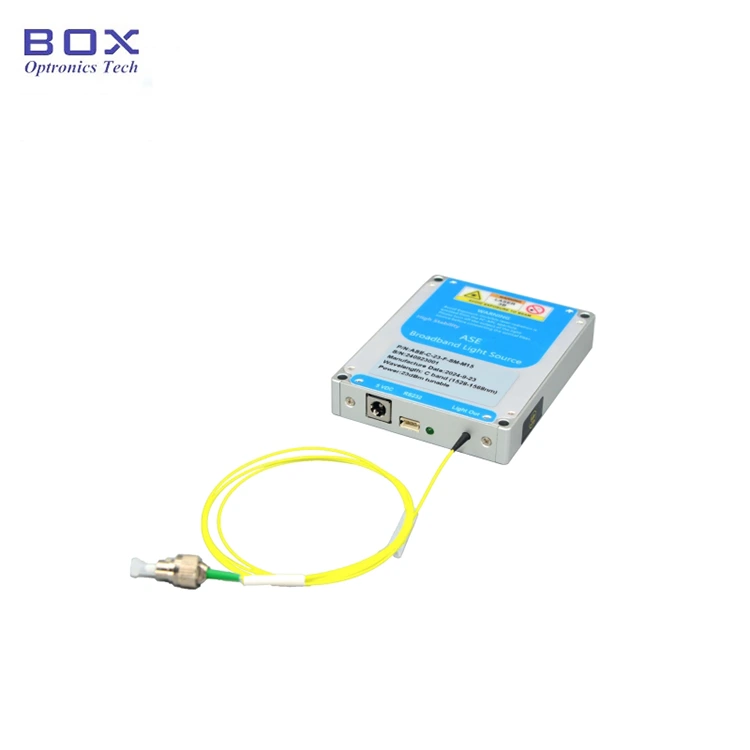

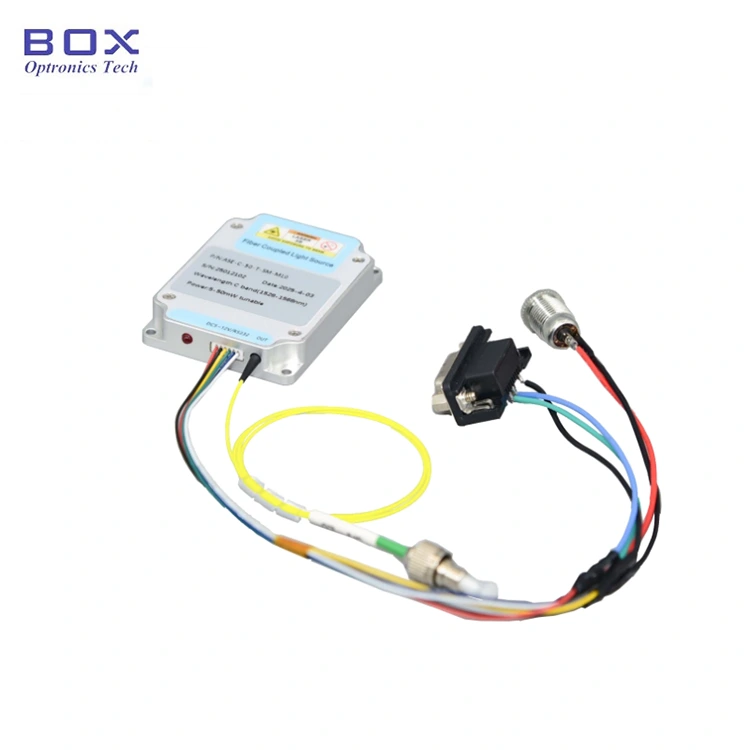

C-బ్యాండ్ ASE బ్రాడ్బ్యాండ్ లైట్ సోర్స్ మైక్రో-మాడ్యూల్ కాంపాక్ట్ సైజు, బ్రాడ్బ్యాండ్ స్పెక్ట్రమ్ మరియు ఎక్కువ అవసరమయ్యే అప్లికేషన్ల కోసం రూపొందించబడింది అవుట్పుట్ స్థిరత్వం. అల్ట్రా-స్మాల్ ఫుట్ప్రింట్ను కలిగి ఉంది, ఇది అనువైనది అద్భుతమైన ఆప్టికల్ పనితీరును కొనసాగిస్తూ స్పేస్-నియంత్రిత వ్యవస్థలు. ది మాడ్యూల్ 10/20/50mW స్థిర అవుట్పుట్ పవర్తో RS232 లేదా TTL నియంత్రణకు మద్దతు ఇస్తుంది. దయచేసి నియంత్రణ ఉష్ణోగ్రత మరియు తేమతో ఉపయోగించండి, మంచి వేడి వెదజల్లడాన్ని నిర్ధారించండి మరియు నివారించండి అవుట్పుట్ ఓవర్లోడ్.
|
అంశం |
యూనిట్ |
విలువలు |
గమనికలు |
||
|
వర్ణపట పరిధి |
nm |
1528~1568 |
|
||
|
అవుట్పుట్ శక్తి |
mW |
10 |
20 |
50 |
సర్దుబాటు చేయలేనిది |
|
పవర్ స్పెక్ట్రల్ సాంద్రత |
dBm/nm |
-6 |
-3 |
1 |
|
|
స్పెక్ట్రల్ ఫ్లాట్నెస్ |
dB |
≤2 |
|
||
|
అవుట్పుట్ ఐసోలేషన్ |
dB |
≥35 |
|
||
|
శక్తి అస్థిరత |
dB |
≤± 0.02(15నిమి.); ≤±0.05(8గం) |
≤± 0.5%; |
||
|
ప్రతి |
dB |
≤0.2 |
|
||
|
పిగ్టైల్ ఫైబర్ |
- |
SMF-28 |
FC/APC |
||
|
నియంత్రణ మోడ్ |
- |
RS232 లేదా TTL |
|
||
|
కమ్యూనికేషన్ ఇంటర్ఫేస్ |
- |
PIN1~4: +5V/GND/TX/RX |
ZH2.54-4PIN |
||
|
విద్యుత్ సరఫరా |
- |
5VDC, <10W |
|
||
|
కొలతలు |
మి.మీ |
50(W)×50(D)×15(H) |
|
||
|
ఆపరేటింగ్ ఉష్ణోగ్రత |
℃ |
-5 ~ +55 |
|
||
|
ఆపరేటింగ్ తేమ |
℃ |
0~70% |
|
||
● అల్ట్రా చిన్న పరిమాణం 50 * 50 * 15 మిమీ;
● అధిక స్థిరత్వం 10/20/50mW అవుట్పుట్ పవర్;
● స్పెక్ట్రల్ ఫ్లాట్నెస్ ≤2dB;
● సులభమైన ఇంటిగ్రేషన్ కోసం RS232 / TTL నియంత్రణకు మద్దతు ఇస్తుంది.
1. ఉత్పత్తి అప్లికేషన్స్-C-బ్యాండ్ ASE బ్రాడ్బ్యాండ్ లైట్ సోర్స్ మైక్రో-మాడ్యూల్
● ఆప్టికల్ కాంపోనెంట్ టెస్టింగ్;
● ఆప్టికల్ కమ్యూనికేషన్ R&D;
● ఫైబర్ ఆప్టిక్ సెన్సింగ్.

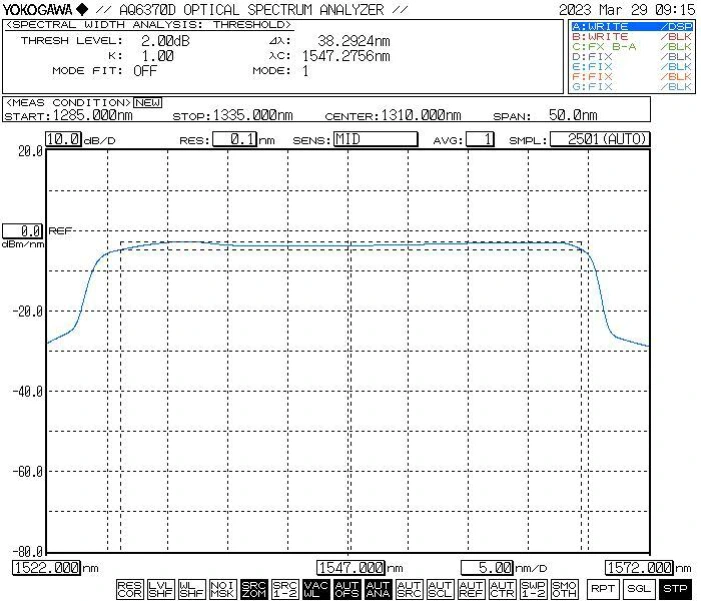

● సాధారణ స్పెక్ట్రం

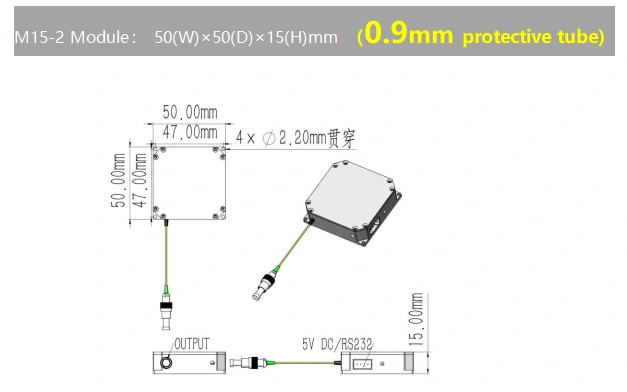

● డైమెన్షన్(మిమీ): మైక్రో మాడ్యూల్
Step1.Unpacking
అసెంబ్లీకి ముందు, అన్ని ఉపకరణాలు పూర్తయ్యాయో లేదో తనిఖీ చేయండి.
దశ 2. పవర్ మరియు ఫైబర్ ప్యాచ్ కనెక్ట్ చేయండి త్రాడు
విద్యుత్ సరఫరాను ఆన్ చేయండి; ఉపయోగించి లైట్ సోర్స్ అవుట్పుట్ పోర్ట్ను కనెక్ట్ చేయండి ఒక ఫైబర్ ప్యాచ్ త్రాడు.
దశ 3. కాంతి మూలాన్ని సక్రియం చేయండి
కాంతి మూల విద్యుత్ సరఫరాను ఆన్ చేయండి. గమనిక: ఈ దశలో, ది ఆపరేటింగ్ కరెంట్ మరియు పవర్ హోస్ట్ సెట్ చేసిన పారామితులకు అనుగుణంగా ఉంటాయి ఇటీవలి షట్డౌన్ సమయంలో కంప్యూటర్; సర్దుబాటు అవసరమైతే, ఇవి సాఫ్ట్వేర్ ద్వారా సెట్టింగ్లను సవరించవచ్చు. హెచ్చరిక: ఇది ఖచ్చితంగా నిషేధించబడింది కాంతి మూలం ఉన్నప్పుడు ఫైబర్ ఆప్టిక్ కనెక్టర్లను కనెక్ట్ చేయడానికి లేదా డిస్కనెక్ట్ చేయడానికి చురుకుగా.
Setp4. షట్ డౌన్
ఉపయోగం తర్వాత, పవర్ కార్డ్ను డిస్కనెక్ట్ చేయండి.
|
పేరు |
తరంగదైర్ఘ్యం |
అవుట్పుట్ శక్తి |
ఫైబర్ రకం |
డైమెన్షన్ |
|
ASE |
-సి |
-XX |
-XX |
-ఎంసి |
|
ASE కాంతి మూలం |
సి: సి-బ్యాండ్ |
10:10 మె.వా 20:20 మె.వా 50:50mW |
SM:SMF-28 |
MC:మాడ్యూల్ |
ఉదా: ASE-C-20-SM-MC
(ఆర్డర్ సమాచారం: C-బ్యాండ్ ASE బ్రాడ్బ్యాండ్ లైట్ సోర్స్ మైక్రో-మాడ్యూల్, 20mW అవుట్పుట్ పవర్, SM ఫైబర్తో, మైక్రో-మాడ్యూల్ ప్యాకేజీ).
ఇతర అనుకూలీకరించిన అవసరాల కోసం, దయచేసి సంప్రదించండి: sales06@boxoptronics.com
● కోట్ నిబంధనలు
(1) EXW:
మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, Box Optronics ఉపయోగించమని సూచిస్తోంది EXW. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.
(2) DAP:
మీకు ఖాతా లేకుంటే, దయచేసి షిప్పింగ్ ఖర్చును ముందుగా చెల్లించండి ఉత్పత్తులు.
(3) ఇతర
● చెల్లింపు నిబంధనలు
PayPal మరియు T/T అందుబాటులో ఉన్నాయి.
ఉత్పత్తికి దాదాపు 10 పని దినాలు పడుతుంది. (కొన్ని ఉంటే స్టాక్లో ఉంది, ఇది వేగంగా రవాణా చేయబడుతుంది.)
అంతర్జాతీయ లాజిస్టిక్స్కు 3-5 పని దినాలు పట్టవచ్చు.
● నిరోధించడానికి ఫైబర్ కనెక్టర్లను తరచుగా ప్లగ్ చేయడం/అన్ప్లగ్ చేయడం మానుకోండి దుమ్ము చేరడం మరియు చివరి ముఖం నష్టం.
● ఫైబర్ కనెక్టర్లను మెత్తటి రహిత వైప్తో శుభ్రం చేయండి మరియు aతో తనిఖీ చేయండి కనెక్షన్కు ముందు ఫైబర్ ఎండ్-ఫేస్ డిటెక్టర్. ఫైబర్లను ఎల్లప్పుడూ కనెక్ట్ చేయండి/డిస్కనెక్ట్ చేయండి ఎండ్-ఫేస్ బర్నింగ్ నివారించడానికి శక్తి లేకుండా. డస్ట్ క్యాప్స్తో ఉపయోగించని కనెక్టర్లను క్యాప్ చేయండి.
● పరికరాన్ని పొడి, తేమ లేని వాతావరణంలో నిల్వ చేయండి.
2. క్వాలిటీ అష్యూరెన్స్ మరియు ఆఫ్టర్ సేల్స్ సర్వీస్-C-బ్యాండ్ ASE బ్రాడ్బ్యాండ్ లైట్ మూలం మైక్రో మాడ్యూల్
● వారంటీ వ్యవధి:
1లోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ కొనుగోలు నుండి సంవత్సరం. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.
● ఉచిత వారంటీ నుండి మినహాయింపులు:
ఉచిత వారంటీ వ్యవధిలో, ఉచిత మరమ్మత్తు లేదా భర్తీ సేవలు ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం అందించబడుతుంది. అయితే, బాక్స్ ఆప్ట్రానిక్స్ కింది వాటిలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును కలిగి ఉంది వారంటీ వ్యవధిలో కేసులు:
(1) సహజ కారకాల వల్ల కలిగే నష్టం (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాలు.
(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.
(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.
(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.
(5) హౌసింగ్పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్లు.
(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
