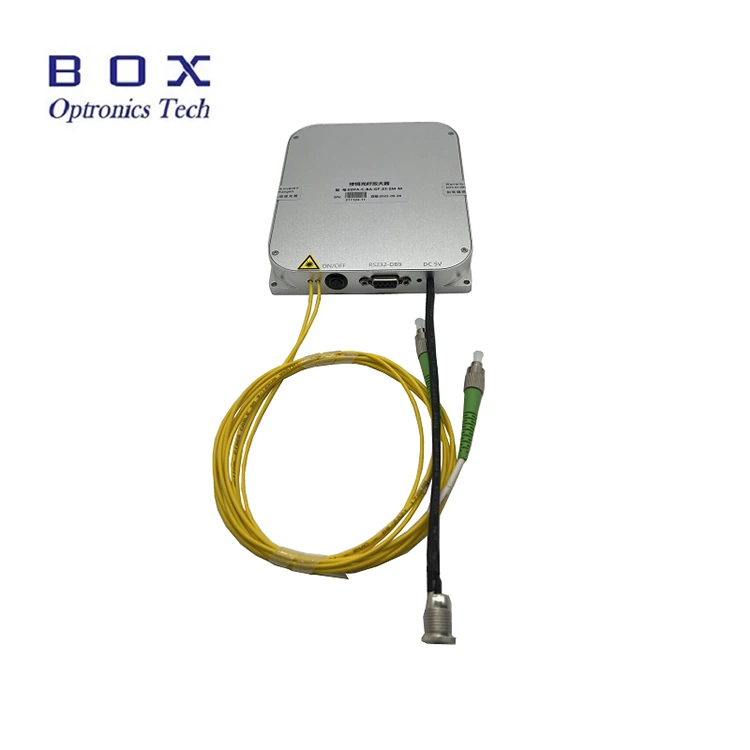

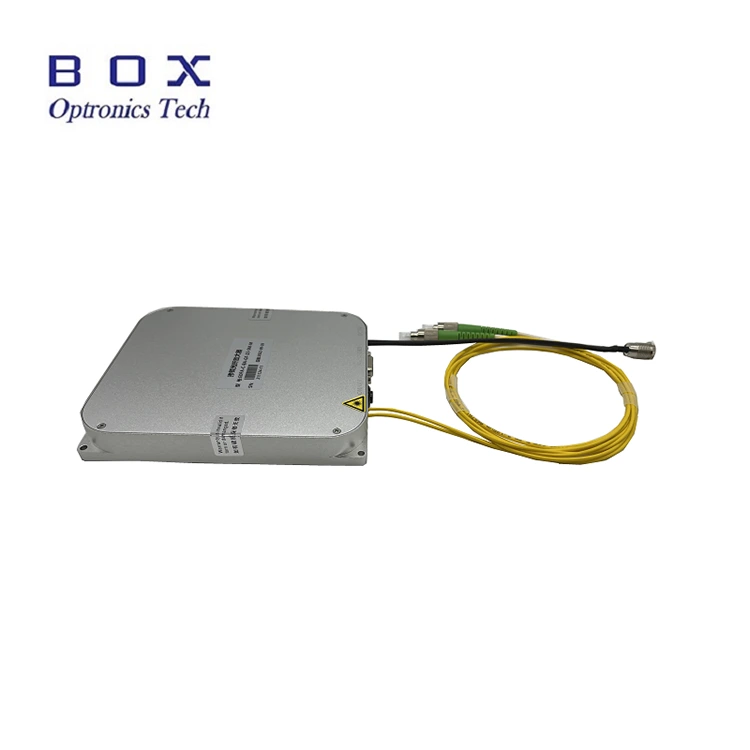

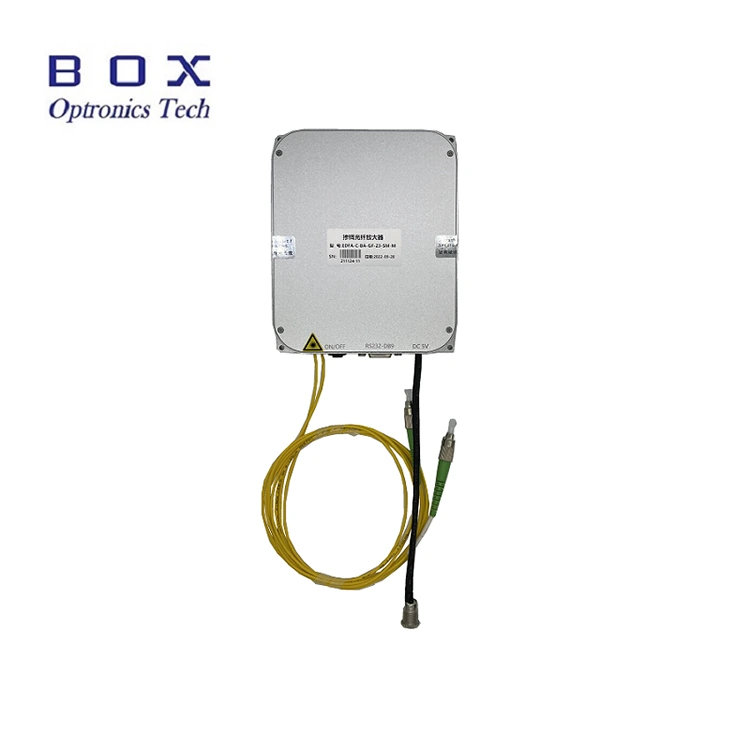

ఇది 1030nm ASE బ్రాడ్బ్యాండ్ లైట్ సోర్స్ ఆధారంగా 1030nm స్పెక్ట్రల్తో ytterbium-డోప్డ్ ఫైబర్ మరియు సెమీకండక్టర్ పంప్ లేజర్లు కవరేజ్, 10/20/30/50/100/500/1000mW అవుట్పుట్ పవర్, మరియు ధ్రువణత విలుప్త నిష్పత్తి 0.2 dB కంటే తక్కువగా ఉంది. ఉపకరణాల పూర్తి సెట్ చేర్చబడింది; వినియోగదారు మాన్యువల్ అందించబడింది. ఇది ఫైబర్ ఆప్టిక్కు అనుకూలంగా ఉంటుంది పరికర పరీక్ష, FBG గ్రేటింగ్ ప్రొడక్షన్, మెడికల్ ఇమేజింగ్ మొదలైనవి.
|
అంశం |
యూనిట్ |
విలువలు |
గమనికలు |
||||||
|
కేంద్ర తరంగదైర్ఘ్యం |
nm |
1030±2 |
|
||||||
|
వర్ణపట పరిధి |
nm |
1018~1044 |
@10dB |
||||||
|
అవుట్పుట్ శక్తి |
mW |
10 |
20 |
30 |
50 |
100 |
500 |
1000 |
|
|
శక్తి నియంత్రణ పరిధి |
- |
10%~100% |
ఐచ్ఛికం |
||||||
|
అవుట్పుట్ ఐసోలేషన్ |
dB |
≥35 |
|
||||||
|
శక్తి అస్థిరత |
dB |
≤± 0.02(15నిమి.); |
≤± 0.5%; ≤± 1.2% |
||||||
|
ధ్రువణ స్థితి |
- |
సహజ ధ్రువణత |
లీనియర్ పోలరైజేషన్ |
|
|||||
|
ప్రతి |
dB |
≤0.2 |
≥23(10-100mW) |
|
|||||
|
పిగ్టైల్ ఫైబర్ |
- |
Hi1060 |
PM980 |
FC/APC |
|||||
|
కమ్యూనికేషన్ ఇంటర్ఫేస్ |
- |
టచ్ స్క్రీన్ / DB9 స్త్రీ (RS232) |
బెంచ్టాప్ |
||||||
|
DB9 స్త్రీ(RS232) |
మాడ్యూల్ |
||||||||
|
విద్యుత్ సరఫరా |
- |
AC 110~240V, <30W |
బెంచ్టాప్ |
||||||
|
DC 5V, <24W |
మాడ్యూల్ |
||||||||
|
కొలతలు |
మి.మీ |
255(W)×285(D)×115(H) |
బెంచ్టాప్ |
||||||
|
255(W)×322(D)×115(H) |
బెంచ్టాప్ |
||||||||
|
150(W)×125(D)×20(H) |
మాడ్యూల్ |
||||||||
|
139(W)×206(D)×27(H) |
మాడ్యూల్ |
||||||||
|
ఆపరేటింగ్ ఉష్ణోగ్రత |
℃ |
-5 ~ +55 |
|
||||||
|
ఆపరేటింగ్ తేమ |
℃ |
0~70% |
|
||||||
● స్పెక్ట్రల్ చదును;
● అవుట్పుట్ శక్తి ఐచ్ఛికం మరియు సర్దుబాటు;
● దీర్ఘకాలిక తరంగదైర్ఘ్యం మరియు శక్తి స్థిరత్వం;
● DB9 సులభమైన ఏకీకరణ కోసం స్త్రీ(RS232) కమ్యూనికేషన్లు.
● ఫైబర్ సెన్సింగ్;
● వైద్య ఇమేజింగ్;
● ఫైబర్ ఆప్టిక్ పరికర పరీక్ష.

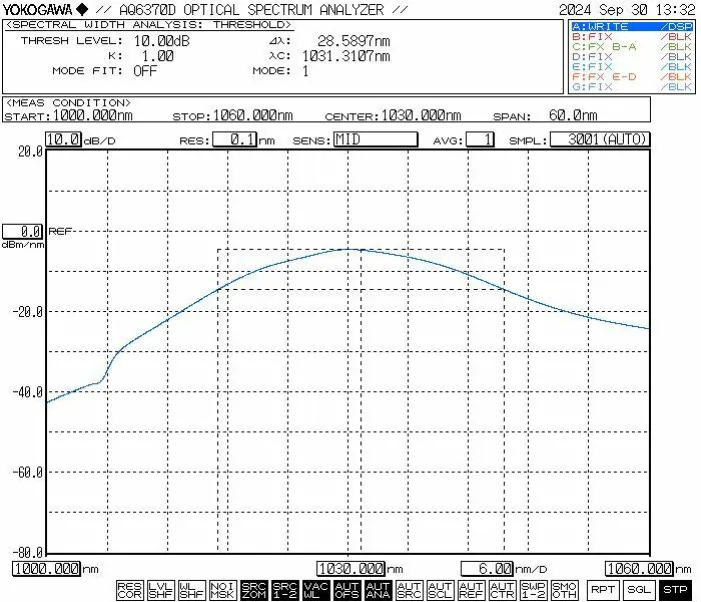

● సాధారణ స్పెక్ట్రం
● ప్రామాణిక ఉపకరణాలు
|
|
ఉపకరణాలు |
పరిమాణం |
|
1 |
ASE కాంతి మూలం (మాడ్యూల్ హోస్ట్) |
1 |
|
2 |
USB-RS232 DB9 డేటా కేబుల్ |
1 |
|
3 |
పవర్ అడాప్టర్ (ఐచ్ఛికం) |
1 |
|
4 |
ఉత్పత్తి పరీక్ష నివేదిక |
1 |
|
5 |
ఆపరేషన్ మాన్యువల్ |
1 |
1. ఆపరేషన్ స్టెప్స్-1030nm ASE బ్రాడ్బ్యాండ్ లైట్ సోర్స్
దశ 1. అన్ప్యాకింగ్ మరియు అసెంబ్లీ: దయచేసి ఉపకరణాలు పూర్తిగా ఉన్నాయో లేదో తనిఖీ చేయండి
అసెంబ్లీ ముందు.
Step2.ఫైబర్ జంపర్లను కనెక్ట్ చేస్తోంది: తెరవండి ఫైబర్ కనెక్టర్ లేదా ఫ్లాంజ్ వద్ద డస్ట్ క్యాప్, ఫైబర్ ఎండ్ ముఖాన్ని తనిఖీ చేయండి మరియు ఫైబర్ను కనెక్ట్ చేయండి లేదా పరీక్షించాల్సిన పరికరం లేదా పవర్ మీటర్కు ఫైబర్ను స్ప్లైస్ చేయండి కాలుష్యం లేదా నష్టం లేదని నిర్ధారించిన తర్వాత.
దశ 3. పవర్ అడాప్టర్ను కనెక్ట్ చేయడం మరియు సీరియల్ కేబుల్: లైట్ సోర్స్ మాడ్యూల్ మరియు పవర్ అడాప్టర్ను కనెక్ట్ చేయండి; కనెక్ట్ చేయండి లైట్ సోర్స్ మాడ్యూల్ మరియు USB-RS232 సిగ్నల్ కేబుల్ ఉన్న కంప్యూటర్. (గమనిక: కంప్యూటర్ మొదట సీరియల్ పోర్ట్ డ్రైవర్ను ఇన్స్టాల్ చేయాలి. డ్రైవర్ కావచ్చు CD-ROMలో కనుగొనబడింది లేదా బాక్స్ ఆప్ట్రానిక్స్ కంపెనీ నుండి పొందబడింది.)
Setp4.Use: కాంతి మూలాన్ని తెరవండి యాక్టివేషన్ స్విచ్; లైట్ సోర్స్ అవుట్పుట్ ఇండికేటర్ లైట్ ఆన్లో ఉంది మరియు ఉంది ఆప్టికల్ పవర్ అవుట్పుట్. ఈ సమయంలో, పని ప్రస్తుత మరియు ఆప్టికల్ పవర్ విలువ చివరి షట్డౌన్లో హోస్ట్ కంప్యూటర్ సెట్ చేసిన పారామితులు. వారు కావచ్చు హోస్ట్ కంప్యూటర్ సాఫ్ట్వేర్లో సవరించబడింది మరియు సేవ్ చేయబడింది (మోడల్ వెర్షన్ కోసం మాత్రమే సర్దుబాటు శక్తితో).
Step5.ఉపయోగించిన తర్వాత, క్లోజ్ బటన్ను క్లిక్ చేసి, విద్యుత్ సరఫరాను ఆపివేసి, డిస్కనెక్ట్ చేయండి ఫైబర్ కనెక్షన్.
|
పేరు |
తరంగదైర్ఘ్యం |
అవుట్పుట్ శక్తి |
ఫైబర్ రకం |
పవర్ సర్దుబాటు |
డైమెన్షన్ |
|
ASE |
-XXXX |
-XX |
-XX |
-టి |
-X |
|
ASE కాంతి మూలం |
1030:1030nm |
10:10mW 20:20mW 30:30మె.వా 50:50mW 1H:100mW 5H:500mW 1T:1000mW |
SM: Hi1060 PM:PM980 |
T: సర్దుబాటు |
M20 : మాడ్యూల్ M27:మాడ్యూల్ బి: బెంచ్టాప్ |
ఉదా: ASE-1030-5HSM-B
(ఆర్డర్ సమాచారం: 1030nm ASE బ్రాడ్బ్యాండ్ లైట్ సోర్స్, 500mW అవుట్పుట్ పవర్, SM Hi1060 ఫైబర్తో, బెంచ్టాప్ ప్యాకేజీ).
ఇతర అనుకూలీకరించిన అవసరాల కోసం, దయచేసి సంప్రదించండి: sales06@boxoptronics.com
● కోట్ నిబంధనలు
(1) EXW:
మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, Box Optronics ఉపయోగించమని సూచిస్తోంది EXW. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.
(2) DAP:
మీకు ఖాతా లేకుంటే, దయచేసి షిప్పింగ్ ఖర్చును ముందుగా చెల్లించండి ఉత్పత్తులు.
(3) ఇతర
● చెల్లింపు నిబంధనలు
PayPal మరియు T/T అందుబాటులో ఉన్నాయి.
ఉత్పత్తికి దాదాపు 10-15 పని దినాలు పడుతుంది. (ఉంటే కొన్ని స్టాక్లో ఉన్నాయి, అది వేగంగా రవాణా చేయబడుతుంది.)
అంతర్జాతీయ లాజిస్టిక్స్కు 3-5 పని దినాలు పట్టవచ్చు.
● ఫైబర్ ఆప్టిక్ కనెక్టర్లను కనెక్ట్ చేయడానికి ముందు, ప్రత్యేక శుభ్రపరచడం కనెక్టర్ల ముగింపు ముఖాలను పూర్తిగా శుభ్రం చేయడానికి సాధనాలను తప్పనిసరిగా ఉపయోగించాలి. అదనంగా, ఫైబర్ ఎండ్-ఫేస్ ఇన్స్పెక్టర్ను జాగ్రత్తగా ఉపయోగించాలి ఉపరితలాలు పూర్తిగా దుమ్ము లేకుండా ఉన్నాయని నిర్ధారించుకోవడానికి వాటిని పరిశీలించండి ఫైబర్ ఫ్లాంజ్ ద్వారా వాటిని కనెక్ట్ చేయడానికి ముందు కలుషితాలు. శుభ్రపరిచే సమయంలో, తనిఖీ, మరియు ఫైబర్ ఆప్టిక్ ముగింపు ముఖాల కనెక్షన్, ఇది నిర్ధారించడానికి అత్యవసరం కాంతి మూలం క్రియారహిత స్థితిలో ఉందని; ఎట్టి పరిస్థితుల్లోనూ చేయకూడదు కాంతి ప్రసారం చేస్తున్నప్పుడు ఈ కార్యకలాపాలు నిర్వహించబడతాయి. ఒకసారి ఉపయోగించడం పూర్తి మరియు కనెక్టర్ ఇతర ఫైబర్ ఆప్టిక్ నుండి డిస్కనెక్ట్ చేయబడింది కనెక్టర్లు, ఫైబర్ కనెక్టర్ తప్పనిసరిగా రక్షిత డస్ట్ క్యాప్తో అమర్చబడి ఉండాలి.
● 200 mW అవుట్పుట్ పవర్తో బ్రాడ్బ్యాండ్ ASE లైట్ సోర్స్ మోడల్లు లేదా అధికమైనది FC/APC కనెక్టర్తో ముగించబడిన అవుట్పుట్ పిగ్టైల్ను కలిగి ఉండవచ్చు. అయితే, ఈ కనెక్టర్ వినియోగదారు ప్రారంభించిన అవుట్పుట్ పవర్ కోసం మాత్రమే ఉద్దేశించబడింది పర్యవేక్షణ (ఆప్టికల్ పవర్ మీటర్కి కనెక్ట్ చేయడం ద్వారా) లేదా ఒకతో ఇంటర్ఫేసింగ్ కోసం లేజర్ అవుట్పుట్ను ఖాళీ స్థలంలోకి మళ్లించడానికి FC-టర్మినేట్ ఫైబర్ కొలిమేటర్. ఇది దీన్ని నేరుగా జతచేయడానికి ఫ్లాంజ్ అడాప్టర్ను ఉపయోగించవద్దని గట్టిగా సూచించబడింది ఇతర వినియోగదారు యాజమాన్యంలోని ఫైబర్లు లేదా పరికరాల పిగ్టెయిల్లతో కనెక్టర్; అలా చేయడం ఫైబర్ కనెక్టర్ మరియు ది రెండింటికి హాని కలిగించే ముఖ్యమైన ప్రమాదాన్ని కలిగి ఉంటుంది యాంప్లిఫైయర్ యూనిట్ కూడా. ఇతర ఫైబర్లతో ఇంటర్కనెక్షన్ అవసరమైతే, అది ఫ్యూజన్ స్ప్లికింగ్ని ఉపయోగించుకోవాలని సిఫార్సు చేయబడింది; ఇంకా, రకాలు ఉండేలా చూసుకోండి కనెక్ట్ చేయబడిన ఫైబర్లు పరస్పరం అనుకూలంగా ఉంటాయి.
● ఇది తరచుగా చొప్పించడం లేదా తీసివేయకుండా గట్టిగా సూచించబడింది దుమ్మును నిరోధించడానికి అవుట్పుట్ పోర్ట్లో ఫైబర్ ఆప్టిక్ కనెక్టర్లు కాలుష్యం-ఇది చొప్పించే నష్టానికి దారితీస్తుంది-లేదా దహనం ఫైబర్ కనెక్టర్ యొక్క ముగింపు ముఖం.
● ప్రారంభించేటప్పుడు, ముందుగా పవర్ స్విచ్ మరియు ది కీ స్విచ్ ఆఫ్ చేయబడింది, ఆపై విద్యుత్ సరఫరాను కనెక్ట్ చేయండి. మూసివేసేటప్పుడు, ముందుగా కీ స్విచ్ను ఆఫ్ చేసి, తర్వాత మాత్రమే విద్యుత్ సరఫరాను డిస్కనెక్ట్ చేయండి అవుట్పుట్ ఇండికేటర్ లైట్ ఆరిపోయింది. నేరుగా విద్యుత్ను ఎప్పుడూ నిలిపివేయవద్దు కాంతి మూలం ఆపరేషన్లో ఉన్నప్పుడు సరఫరా.
● దయచేసి తేమ, దుమ్ము మరియు తుప్పుకు వ్యతిరేకంగా జాగ్రత్తలు తీసుకోండి; అది పొడి ప్రదేశంలో నిల్వ చేయాలి.
● వారంటీ వ్యవధి:
1లోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ కొనుగోలు నుండి సంవత్సరం. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.
● ఉచిత వారంటీ నుండి మినహాయింపులు:
ఉచిత వారంటీ వ్యవధిలో, ఉచిత మరమ్మత్తు లేదా భర్తీ సేవలు ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం అందించబడుతుంది. అయితే, బాక్స్ ఆప్ట్రానిక్స్ కింది వాటిలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును కలిగి ఉంది వారంటీ వ్యవధిలో కేసులు:
(1) సహజ కారకాల వల్ల కలిగే నష్టం (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాలు.
(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.
(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.
(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.
(5) హౌసింగ్పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్లు.
(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
