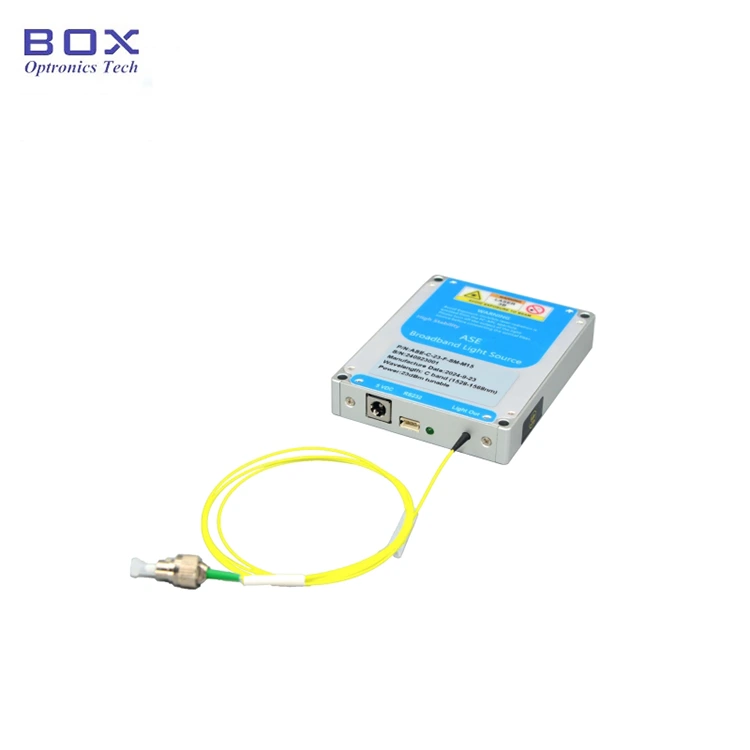

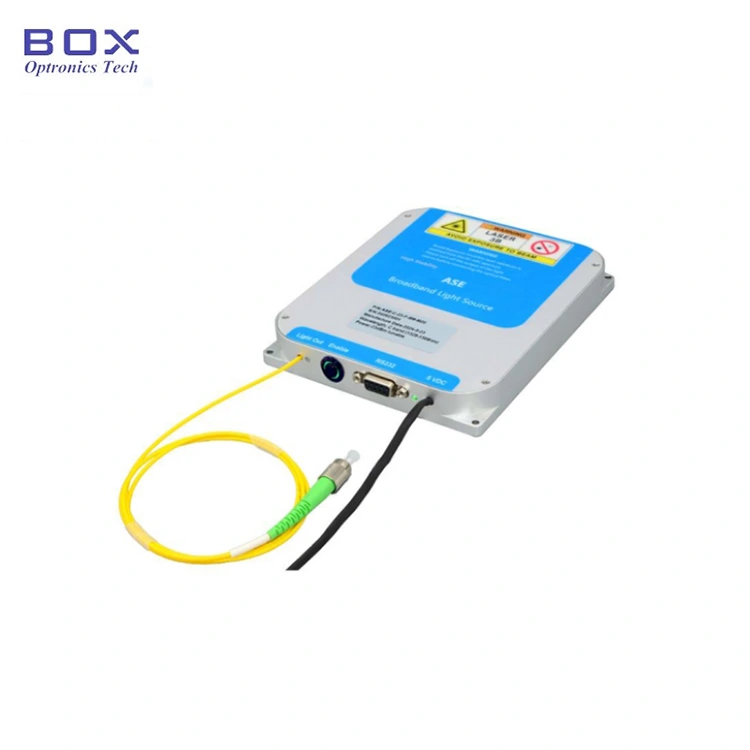

ఇది అసంబద్ధమైన C-బ్యాండ్ తక్కువ ఫ్లాట్నెస్ ASE బ్రాడ్బ్యాండ్ లైట్ సోర్స్, ఇది యాదృచ్ఛిక ఉద్గారాలను ఉత్పత్తి చేస్తుంది a 1526~1566nm స్పెక్ట్రల్తో ఎర్బియం-డోప్డ్ క్వార్ట్జ్ ఫైబర్లో సెమీకండక్టర్ లేజర్ కవరేజ్ మరియు 10/20/30/50mW అవుట్పుట్ పవర్. ఉపకరణాల పూర్తి సెట్ చేర్చబడింది; వినియోగదారు మాన్యువల్ అందించబడింది. ఇది ఫైబర్ ఆప్టిక్కు అనుకూలంగా ఉంటుంది పరికర పరీక్ష, FBG గ్రేటింగ్ ఉత్పత్తి, మెడికల్ ఇమేజింగ్ మొదలైనవి. దయచేసి తీసుకోండి తేమ, దుమ్ము మరియు తుప్పుకు వ్యతిరేకంగా జాగ్రత్తలు; అది పొడిలో నిల్వ చేయాలి స్థలం.
|
అంశం |
యూనిట్ |
విలువలు |
గమనికలు |
|||
|
వర్ణపట పరిధి |
nm |
1526~1566 |
±1nm |
|||
|
అవుట్పుట్ శక్తి |
mW |
10 |
20 |
30 |
50 |
సర్దుబాటు చేయలేనిది |
|
పవర్ స్పెక్ట్రల్ సాంద్రత |
dBm/nm |
-6 |
-3 |
1 |
3 |
|
|
స్పెక్ట్రల్ ఫ్లాట్నెస్ |
dB |
≤7 |
|
|||
|
వర్ణపట అల |
dB |
≤0.1 |
|
|||
|
అవుట్పుట్ ఐసోలేషన్ |
dB |
≥35 |
|
|||
|
శక్తి అస్థిరత |
dB |
≤± 0.02 (15నిమి.); |
≤± 0.5%; |
|||
|
ధ్రువణ స్థితి |
- |
పూర్తిగా అన్పోలరైజ్డ్ |
|
|||
|
ప్రతి |
dB |
≤0.2 |
|
|||
|
పిగ్టైల్ ఫైబర్ |
- |
SMF-28 |
FC/APC |
|||
|
కమ్యూనికేషన్ ఇంటర్ఫేస్ |
- |
DB9 స్త్రీ (RS232) |
మాడ్యూల్ |
|||
|
విద్యుత్ సరఫరా |
- |
DC 5V, <15W |
మాడ్యూల్ |
|||
|
కొలతలు |
మి.మీ |

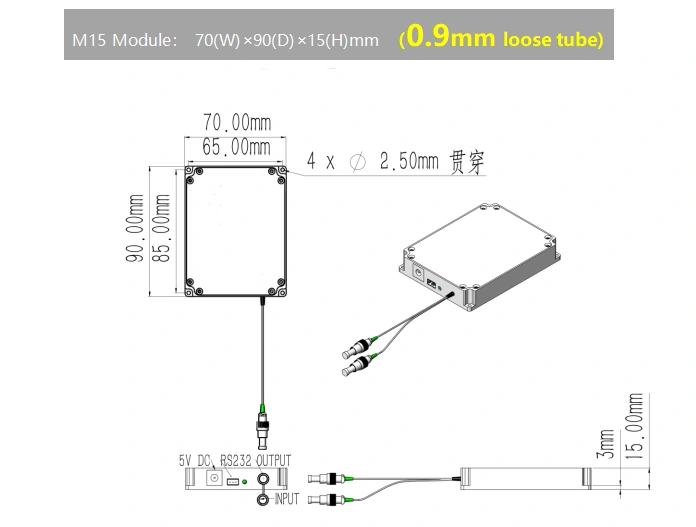

10~30mW: 40(W)×60(D)×10(H) |
మాడ్యూల్ |
|||
|
10~50mW: 70(W)×90(D)×15(H) |
||||||
|
ఆపరేటింగ్ ఉష్ణోగ్రత |
℃ |
-5 ~ +55 |
|
|||
|
ఆపరేటింగ్ తేమ |
℃ |
0~70% |
|
|||
● కోస్ ఎఫెక్టివ్;
● విస్తృత స్పెక్ట్రం;
● అధిక స్థిరత్వం అవుట్పుట్ శక్తి.
● ఆప్టికల్ ఫైబర్ సెన్సింగ్;
● వైద్య ఇమేజింగ్;
● ఫైబర్ ఆప్టిక్ పరికర పరీక్ష.

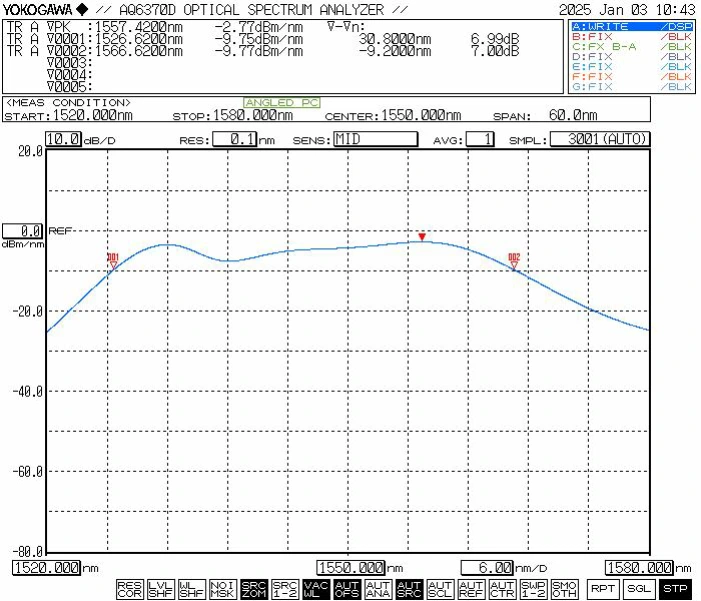

● సాధారణ స్పెక్ట్రం

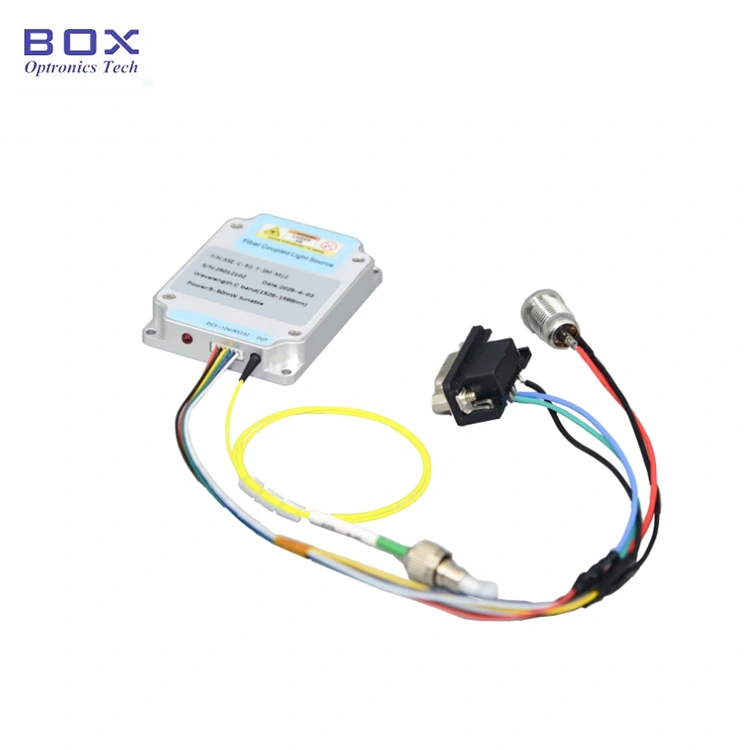

● ప్రామాణిక ఉపకరణాలు
|
|
ఉపకరణాలు |
పరిమాణం |
|
1 |
ASE కాంతి మూలం (మాడ్యూల్ హోస్ట్) |
1 |
|
2 |
USB-RS232 DB9 సిగ్నల్ కేబుల్ |
1 |
|
3 |
DB9- 3PIN 232 సిగ్నల్ కేబుల్ |
1 |
|
4 |
పవర్ అడాప్టర్ (ఐచ్ఛికం) |
1 |
|
5 |
ఉత్పత్తి పరీక్ష నివేదిక |
1 |
|
6 |
ఆపరేషన్ మాన్యువల్ |
1 |

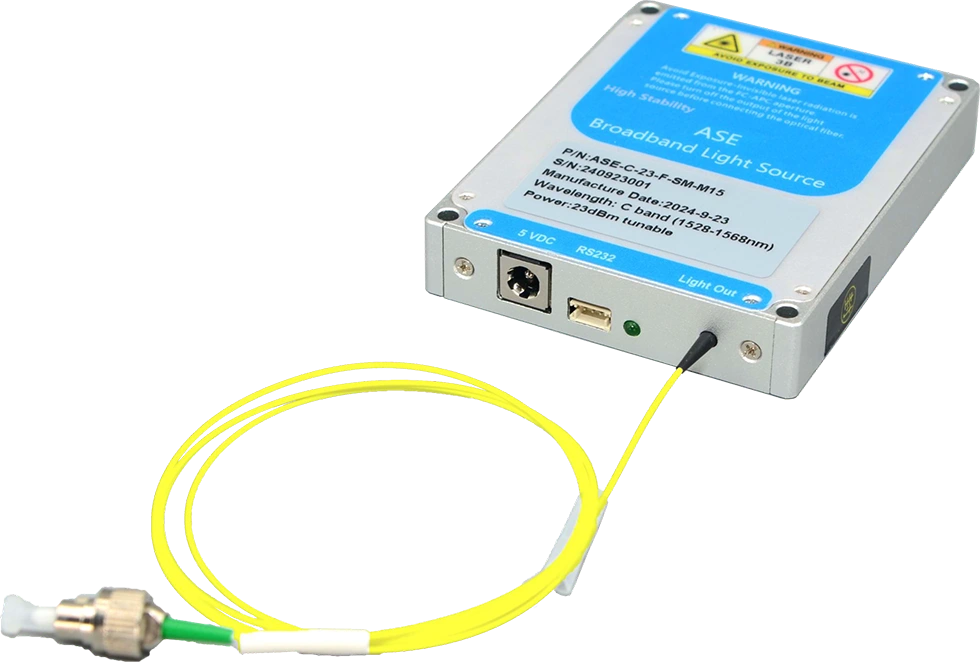

దశ1. స్వరూపం:ఎడమ నుండి కుడికి- శక్తి పోర్ట్, ZH2.54 (3-పిన్) సీరియల్ కమ్యూనికేషన్ ఇంటర్ఫేస్, పవర్ ఇండికేటర్ LED, మరియు ఆప్టికల్ అవుట్పుట్ కోసం సింగిల్-మోడ్ ఫైబర్ పోర్ట్.

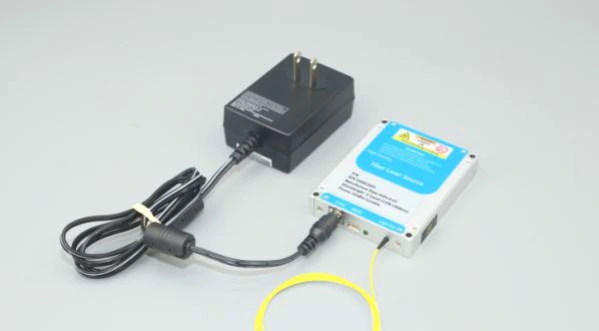

దశ 2. విద్యుత్ సరఫరా: డిఫాల్ట్ పవర్ ఇన్పుట్ పోర్ట్ ఒక DC 5.5×2.1 mm ఇంటర్ఫేస్; ఆ సమయంలో యూనిట్తో సరిపోలే DC 5V పవర్ అడాప్టర్ చేర్చబడింది రవాణా యొక్క. పవర్ అడాప్టర్ను కాంతి మూలానికి కనెక్ట్ చేసే పద్ధతి మాడ్యూల్ తోడుగా ఉన్న చిత్రంలో వివరించబడింది; దయచేసి మీరు ఉపయోగిస్తున్నారని నిర్ధారించుకోండి అసలైన, బండిల్ చేయబడిన పవర్ అడాప్టర్ మాత్రమే. అననుకూల శక్తి యొక్క ఉపయోగం అడాప్టర్ కాంతి మూలానికి నష్టం కలిగించవచ్చు. ప్రత్యామ్నాయంగా, ఒక వెర్షన్ U- ఆకారపు టెర్మినల్ కనెక్టర్తో పవర్ కేబుల్ ఫీచర్ అందుబాటులో ఉంది స్విచ్చింగ్ విద్యుత్ సరఫరాకు కనెక్షన్ను సులభతరం చేయండి; అయితే, ఈ ఎంపిక తప్పనిసరిగా ఉండాలి కొనుగోలు సమయంలో ప్రత్యేకంగా అభ్యర్థించబడింది.
స్టెప్3.ఫైబర్ ప్యాచ్ కార్డ్స్ కనెక్ట్ చేయడం:ఫైబర్ కనెక్టర్ నుండి డస్ట్ క్యాప్ని తొలగించి ఫైబర్ ఎండ్ ఫేస్ని తనిఖీ చేయండి; దానిని ఇతర వాటికి కనెక్ట్ చేసే ముందు కాలుష్యం లేదా నష్టం లేకుండా చూసుకోండి ఫైబర్-ఆప్టిక్ భాగాలు లేదా పరీక్ష పరికరాలు. అధిక శక్తి కాంతి వనరుల కోసం, ఇది కనెక్షన్ కోసం ఫ్యూజన్ స్ప్లికింగ్ని ఉపయోగించడానికి సిఫార్సు చేయబడింది.
Setp4. కాంతి మూలాన్ని కనెక్ట్ చేస్తోంది హోస్ట్ PCకి మాడ్యూల్: అసలైన USB-to-RS232 సీరియల్ డేటా కేబుల్ని ఉపయోగించండి మాడ్యూల్ను కంప్యూటర్కు కనెక్ట్ చేయడానికి లైట్ సోర్స్ మాడ్యూల్తో చేర్చబడింది. కంప్యూటర్కు అంకితమైన సీరియల్ పోర్ట్ డ్రైవర్ యొక్క ముందస్తు ఇన్స్టాలేషన్ అవసరం USB-to-RS232 కేబుల్ను సరిగ్గా గుర్తించడానికి; లేకపోతే, హోస్ట్ సాఫ్ట్వేర్ చేస్తుంది సరైన కనెక్షన్ని ఏర్పాటు చేయడం లేదా కాంతితో కమ్యూనికేట్ చేయడం సాధ్యం కాదు మూల మాడ్యూల్. దయచేసి అవసరమైన డ్రైవర్ను పొందడానికి బాక్స్ ఆప్ట్రానిక్స్ను సంప్రదించండి.

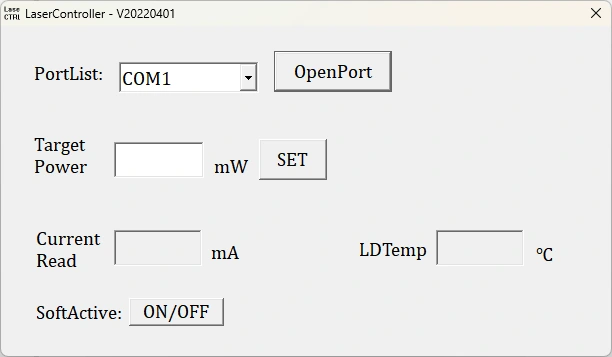

Step5.Software: సర్దుబాటు శక్తితో ASE లైట్ సోర్స్ మాడ్యూల్ ఉత్పత్తుల కోసం, ఆప్టికల్ అవుట్పుట్ శక్తిని హోస్ట్ సాఫ్ట్వేర్ ద్వారా నియంత్రించవచ్చు; స్థిర శక్తి కోసం నమూనాలు, శక్తి స్థాయిని సర్దుబాటు చేయడం సాధ్యం కాదు.
|
పేరు |
తరంగదైర్ఘ్యం |
చదును |
అవుట్పుట్ శక్తి |
ఫైబర్ రకం |
డైమెన్షన్ |
|
ASE |
C |
-F7 |
-XX |
XX |
-X |
|
ASE కాంతి మూలం |
సి:సి-బ్యాండ్ |
F7:≤7dB |
10:10 mW 20 :20 mW 30:30మె.వా 50:50mW |
SM:SMF-28e |
M: మాడ్యూల్ బి: బెంచ్టాప్ |
ఉదా: ASE-C-F7-20-SM-M
(ఆర్డర్ సమాచారం: సి-బ్యాండ్ తక్కువ ఫ్లాట్నెస్ ASE బ్రాడ్బ్యాండ్ లైట్ సోర్స్, స్పెక్ట్రల్ ఫ్లాట్నెస్≤7dB, 20mW అవుట్పుట్ పవర్, SM ఫైబర్తో, మాడ్యూల్ ప్యాకేజీ).
ఇతర అనుకూలీకరించిన అవసరాల కోసం, దయచేసి సంప్రదించండి: sales06@boxoptronics.com
● కోట్ నిబంధనలు
(1) EXW:
మీకు DHL/ UPS/ FedEx ఖాతా ఉంటే, Box Optronics ఉపయోగించమని సూచిస్తోంది EXW. మేము మీ ఖాతా ద్వారా రవాణా చేస్తాము; మేము షిప్పింగ్ ఖర్చును వసూలు చేయము.
(2) DAP:
మీకు ఖాతా లేకుంటే, దయచేసి షిప్పింగ్ ఖర్చును ముందుగా చెల్లించండి ఉత్పత్తులు.
(3) ఇతర
● చెల్లింపు నిబంధనలు
PayPal మరియు T/T అందుబాటులో ఉన్నాయి.
ఉత్పత్తికి దాదాపు 10 పని దినాలు పడుతుంది. (కొన్ని ఉంటే స్టాక్లో ఉంది, ఇది వేగంగా రవాణా చేయబడుతుంది.)
అంతర్జాతీయ లాజిస్టిక్స్కు 3-5 పని దినాలు పట్టవచ్చు.
● క్లీన్ ఎండ్-ఫేస్ పరిస్థితుల్లో, సింగిల్-మోడ్ ఫైబర్లు (ఉదా Hi-1060, PM980, G652D, లేదా PM1550) సైద్ధాంతిక శక్తి సహనాన్ని కలిగి ఉంటుంది సుమారు 200 mW నిరంతర కాంతి. పర్యవసానంగా, కాంతి వనరుల కోసం మరియు 200 mW కంటే తక్కువ అవుట్పుట్ పవర్ లెవల్స్తో యాంప్లిఫైయర్లు, అవుట్పుట్ ఫైబర్ కనెక్టర్లు ప్రామాణిక ఎడాప్టర్లను ఉపయోగించి ఇతర సింగిల్-మోడ్ ఫైబర్ పరికరాలకు జతచేయవచ్చు (ఫైబర్ అంచులు). అయితే, ఫైబర్ కనెక్టర్ ఎండ్-ఫేస్ కలుషితమైతే, అది లేజర్ సక్రియం చేయబడిన క్షణంలో బర్న్-అవుట్ అయ్యే అవకాశం ఉంది-అయితే లేజర్ పవర్ చాలా తక్కువ. అందువల్ల, ఏదైనా ఫైబర్ కనెక్షన్లను చేయడానికి ముందు, ది ప్రత్యేక ఫైబర్ క్లీనింగ్ ఉపయోగించి కనెక్టర్ ఎండ్-ఫేస్ పూర్తిగా శుభ్రం చేయాలి ఉపకరణాలు. ఇంకా, ఫైబర్ ఎండ్-ఫేస్ ఇన్స్పెక్టర్ను జాగ్రత్తగా ఉపయోగించాలి పూర్తిగా దుమ్ము మరియు కలుషితాలు లేకుండా ఉండేలా ఉపరితలాన్ని పరిశీలించండి ఫైబర్ ఫ్లాంజ్ ద్వారా కనెక్షన్తో కొనసాగడానికి ముందు.
● ఫైబర్ ఆప్టిక్ కనెక్టర్లను శుభ్రపరిచేటప్పుడు, తనిఖీ చేస్తున్నప్పుడు లేదా కనెక్ట్ చేస్తున్నప్పుడు, మీరు కాంతి మూలం కాంతిని విడుదల చేయడం లేదని నిర్ధారించుకోవాలి; ఎటువంటి పరిస్థితుల్లోనూ కాంతి చురుకుగా ఉన్నప్పుడు ఆపరేషన్లు చేయాలి. ఉపయోగం పూర్తయిన తర్వాత మరియు ఇతర ఫైబర్ ఆప్టిక్ కనెక్టర్ల నుండి డిస్కనెక్ట్ చేసిన తర్వాత, కనెక్టర్ తప్పనిసరిగా ఉండాలి డస్ట్ క్యాప్తో అమర్చాలి.
● అవుట్పుట్ ఫైబర్ను మరొక ఫైబర్కి కనెక్ట్ చేయవలసి వస్తే, అది ఫ్యూజన్ స్ప్లిసర్ని ఉపయోగించడానికి సిఫార్సు చేయబడింది.
● ఫైబర్ ఆప్టిక్ను తరచుగా చొప్పించడం లేదా తీసివేయడం సిఫారసు చేయబడలేదు దుమ్ము కలుషితాన్ని నిరోధించడానికి అవుట్పుట్ ముగింపులో ఉన్న కనెక్టర్లు-ఏది చేయవచ్చు ఇన్సర్షన్ నష్టం పెరగడానికి దారి తీస్తుంది-లేదా ఫైబర్ కనెక్టర్ ఎండ్ ఫేసెస్కు నష్టం.
● దయచేసి తేమ, దుమ్ము మరియు తుప్పుకు వ్యతిరేకంగా జాగ్రత్తలు తీసుకోండి; స్టోర్ పొడి ప్రదేశంలో.
● వారంటీ వ్యవధి:
1లోపు మానవ-ప్రేరిత లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ కొనుగోలు నుండి సంవత్సరం. 1 సంవత్సరం తర్వాత చెల్లింపు నిర్వహణ సేవలు అందుబాటులో ఉంటాయి.
● ఉచిత వారంటీ నుండి మినహాయింపులు:
ఉచిత వారంటీ వ్యవధిలో, ఉచిత మరమ్మత్తు లేదా భర్తీ సేవలు ఉత్పత్తి నాణ్యత సమస్యల వల్ల ఏర్పడే లోపాల కోసం అందించబడుతుంది. అయితే, బాక్స్ ఆప్ట్రానిక్స్ కింది వాటిలో ఉచిత మరమ్మతు సేవలను తిరస్కరించే హక్కును కలిగి ఉంది వారంటీ వ్యవధిలో కేసులు:
(1) సహజ కారకాల వల్ల కలిగే నష్టం (ఉదా., మెరుపు, దుమ్ము) లేదా పర్యావరణ ప్రభావాలు.
(2) యూజర్ యొక్క సరికాని ఆపరేషన్ కారణంగా లోపాలు.
(3) మానవ తప్పిదం వల్ల కలిగే స్పష్టమైన భౌతిక నష్టం.
(4) అనధికార విడదీయడం, సవరించడం లేదా మరమ్మత్తు చేయడం.
(5) హౌసింగ్పై మార్చబడిన లేదా అసంపూర్ణమైన వారంటీ లేబుల్లు.
(6) రవాణా సమయంలో నష్టం లేదా నష్టం.
