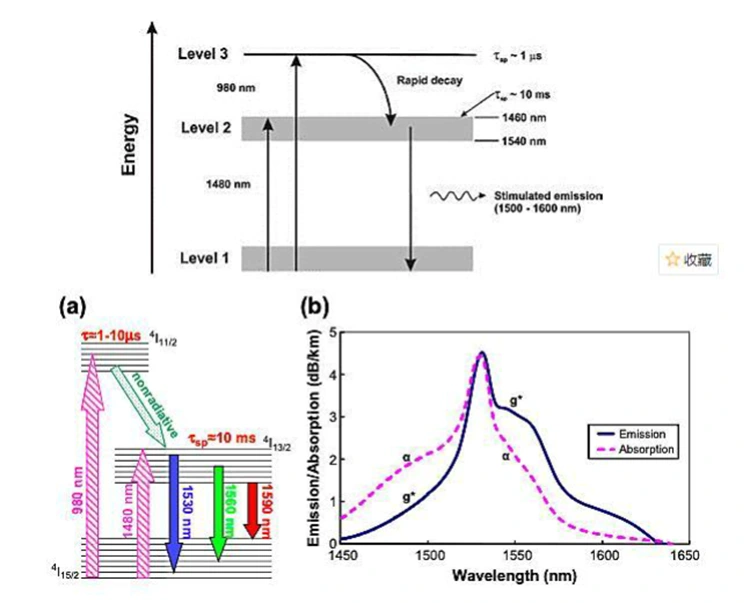

● శక్తి 980 nm లేదా 1480 nm పంపు మూలాలను ఉపయోగించి ఎర్బియం-డోప్డ్ ఫైబర్లోకి ఇంజెక్ట్ చేయబడుతుంది, అధిక శక్తి స్థాయిలకు ఉత్తేజపరిచే గ్రౌండ్-స్టేట్ ఎర్బియం అయాన్లు (Er³⁺); ఈ అయాన్లు వేగంగా మెటాస్టేబుల్ స్థితికి విశ్రాంతి తీసుకుంటాయి, తద్వారా జనాభా విలోమాన్ని సాధిస్తాయి.
● 1550 nm సిగ్నల్ లైట్ ఎర్బియం-డోప్డ్ ఫైబర్ గుండా వెళుతున్నప్పుడు, అది ఉత్తేజిత ఉద్గార ప్రక్రియను ప్రేరేపిస్తుంది; ఇది మెటాస్టేబుల్ ఎర్బియం అయాన్లను (Er³⁺) తిరిగి భూమి స్థితికి మార్చడానికి కారణమవుతుంది, సిగ్నల్ లైట్కు సమానమైన పొందికైన ఫోటాన్లను విడుదల చేస్తుంది, తద్వారా సిగ్నల్ పవర్ (చిన్న-సిగ్నల్ పాలనలో) యొక్క ఎక్స్పోనెన్షియల్ యాంప్లిఫికేషన్ను సాధిస్తుంది.
● మల్టీమోడ్ పంప్ కంబైనింగ్ టెక్నాలజీతో కలిపి erbium-ytterbium సహ-డోప్డ్ ఫైబర్లను ఉపయోగించడం ద్వారా, సంతృప్త అవుట్పుట్ శక్తిని గణనీయంగా మెరుగుపరచవచ్చు (అనేక వాట్ల శక్తి స్థాయిలను చేరుకోవడం), తద్వారా అల్ట్రా-లాంగ్-డిస్టెన్స్ సబ్మెరైన్ కేబుల్స్, హై-పవర్ CATV సిస్టమ్స్ మరియు ట్రాన్స్మిషన్ స్కేన్సాసిటీ యొక్క అవసరాలను తీర్చవచ్చు.
|

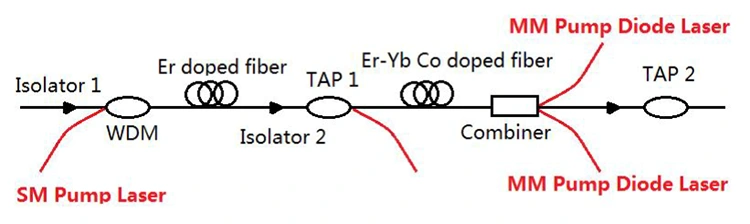

భాగం |
వివరణ |
|
ఆప్టికల్ ఐసోలేటర్ |
ఒక దిశలో ఆప్టికల్ సిగ్నల్స్ నిర్వహిస్తుంది, స్వీయ-డోలనం కలిగించకుండా ప్రతిబింబించే కాంతిని నిరోధిస్తుంది మరియు పంప్ మూలం మరియు సిగ్నల్ లింక్ స్థిరత్వాన్ని రక్షిస్తుంది. |
|
WDM కప్లర్ |
సమర్ధవంతంగా జంటలు సింగిల్-మోడ్ (SM) 980/1480 nm పంప్ లైట్ మరియు 1550 nm సిగ్నల్ లైట్ని ఏకకాలంలో శక్తి మరియు సిగ్నల్ ట్రాన్స్మిషన్ కోసం ఎర్బియం-డోప్డ్ ఫైబర్లోకి పంపుతుంది. |
|
ఎర్-డోప్డ్ ఫైబర్ |
ఎర్బియం అయాన్ల శక్తి స్థాయి పరివర్తన ద్వారా ఆప్టికల్ సిగ్నల్లను విస్తరించే కోర్ గెయిన్ మీడియం, ప్రాథమిక లాభం మరియు శబ్ద పనితీరును నిర్ణయిస్తుంది. |
|
TAP స్ప్లిటర్ |
సిస్టమ్ స్థితి విజువలైజేషన్ని ప్రారంభించడం ద్వారా ప్రధాన లింక్పై ప్రభావం చూపకుండా పవర్ మానిటరింగ్ కోసం నిజ సమయంలో ఆప్టికల్ సిగ్నల్లో కొంత భాగాన్ని ట్యాప్ చేస్తుంది. |
|
Er-Yb కో-డోప్డ్ ఫైబర్ |
పంప్ శోషణ సామర్థ్యాన్ని మరియు సంతృప్త అవుట్పుట్ శక్తిని మెరుగుపరుస్తుంది, అధిక శక్తి మరియు దీర్ఘ-దూర విస్తరణ అనువర్తనాలకు అనుకూలం. |
|
కంబైనర్ |
జంటలు బహుళ-మోడ్ (MM) అధిక-పవర్ పంప్ ఇంజెక్షన్ను గ్రహించడానికి మరియు పోస్ట్-స్టేజ్ గెయిన్ని మెరుగుపరచడానికి ప్రీ-యాంప్లిఫైడ్ సిగ్నల్ లైట్తో లైట్ పంప్ చేయండి; అధిక-శక్తి EYDFA డిజైన్లలో విస్తృతంగా ఉపయోగించబడుతుంది. |
|
PumpLaserSource |
980 nm / 1480 nm వద్ద ఉత్తేజిత శక్తిని అందిస్తుంది: • 980 nm పంపు: తక్కువ శబ్దం, అధిక సామర్థ్యం, మధ్యస్థ మరియు స్వల్ప-దూర అనువర్తనాలకు అనుకూలం • 1480 nm పంపు: అధిక సంతృప్త శక్తి, అల్ట్రా-లాంగ్-హల్ మరియు సబ్మెరైన్ కేబుల్ అప్లికేషన్లకు అనుకూలం • మల్టీ-మోడ్ పంప్: అధిక-పవర్ యాంప్లిఫికేషన్ అవసరాలకు తగినది |
980nm TEC-కూల్డ్ పంప్ లేజర్ డయోడ్
అంతర్నిర్మిత డ్రైవ్ సర్క్యూట్లతో 980nm పంప్ డయోడ్ లేజర్ మాడ్యూల్
సి-బ్యాండ్ ఎర్బియం-డోప్డ్ ఫైబర్ బూస్టర్ యాంప్లిఫైయర్
Q1: వరుసగా 980 nm పంపింగ్ మరియు 1480 nm పంపింగ్ యొక్క ప్రయోజనాలు ఏమిటి?
A1: 980 nm పంపింగ్ యొక్క ప్రయోజనాలు: అధిక పంప్ మార్పిడి సామర్థ్యం మరియు తక్కువ నాయిస్ ఫిగర్. మెట్రోపాలిటన్ ఏరియా నెట్వర్క్లు, యాక్సెస్ నెట్వర్క్లు మరియు కొన్ని డేటా సెంటర్ ఇంటర్కనెక్షన్ దృశ్యాలలో విస్తృతంగా ఉపయోగించబడే తక్కువ నుండి మధ్యస్థ-శక్తి EDFAలకు ఇది ప్రధాన స్రవంతి ఎంపిక.
1480 nm పంపింగ్ యొక్క ప్రయోజనాలు: అధిక పంప్ క్వాంటం సామర్థ్యం మరియు అధిక సింగిల్-డివైస్ అవుట్పుట్ పవర్, ఇది సంతృప్త అవుట్పుట్ శక్తిని గణనీయంగా మెరుగుపరుస్తుంది. ఇది హై-పవర్ EDFAల కోసం కోర్ పంపింగ్ సొల్యూషన్, ముఖ్యంగా అల్ట్రా-లాంగ్-హాల్ బ్యాక్బోన్ నెట్వర్క్లు, సబ్మెరైన్ ఆప్టికల్ కేబుల్స్ మరియు అధిక-సామర్థ్యం కలిగిన సుదూర ప్రసార దృశ్యాలకు అనుకూలం.
Q2: సింగిల్-మోడ్ మరియు మల్టీ-మోడ్ EDFA మధ్య తేడా ఏమిటి?
A2: పరిశ్రమలోని అన్ని ప్రధాన స్రవంతి EDFAలు ఒకే-మోడ్ EDFAలు; వాణిజ్యపరంగా ఆచరణీయ బహుళ-మోడ్ EDFA ఉత్పత్తులు లేవు. సింగిల్-మోడ్ EDFAలు సింగిల్-మోడ్ ఫైబర్ సిస్టమ్ల కోసం ప్రత్యేకంగా రూపొందించబడ్డాయి, సింగిల్-మోడ్ ఫైబర్ యొక్క తక్కువ-లాస్ లక్షణాలకు సరిపోతాయి. ఇవి ప్రధానంగా సుదూర ఆప్టికల్ ట్రాన్స్మిషన్ కోసం ఉపయోగించబడతాయి మరియు టెలికమ్యూనికేషన్స్ మరియు సుదూర డేటా సెంటర్ ట్రాన్స్మిషన్లో ప్రధాన భాగాలుగా పనిచేస్తాయి. మల్టీ-మోడ్ ఫైబర్ దాదాపు 100 మీటర్ల స్వల్ప-దూర ప్రసారానికి మాత్రమే సరిపోతుంది, అధిక ప్రసార నష్టం మరియు మల్టీపాత్ డిస్పర్షన్తో. స్వల్ప-దూర దృశ్యాలలో నష్టపరిహారం కోసం, EDFAలకు బదులుగా చిన్న సెమీకండక్టర్ ఆప్టికల్ యాంప్లిఫైయర్లు (SOAలు) ప్రాధాన్యత ఇవ్వబడతాయి.
Q3: తరంగదైర్ఘ్యం పరిధి EDFA పనితీరును ప్రభావితం చేస్తుందా?
A3: అవును, తరంగదైర్ఘ్యం EDFA పనితీరును ప్రభావితం చేస్తుంది. EDFAలు ప్రధానంగా C-బ్యాండ్ మరియు L-బ్యాండ్లో పనిచేస్తాయి, ఇవి దాదాపు 1550 nm వద్ద కేంద్రీకృతమై ఉన్నాయి. రూపకల్పన పరిధిలో, అవి ఫ్లాట్ లాభం మరియు తక్కువ శబ్దాన్ని అందిస్తాయి; పరిధి దాటి, లాభం తగ్గుతుంది మరియు శబ్దం పెరుగుతుంది. EDFA పనితీరును నిర్ధారించడానికి, దయచేసి యాంప్లిఫైయర్ యొక్క తరంగదైర్ఘ్యం పరిధి సిస్టమ్ అవసరాలకు సరిపోలుతుందని నిర్ధారించుకోండి.
-
