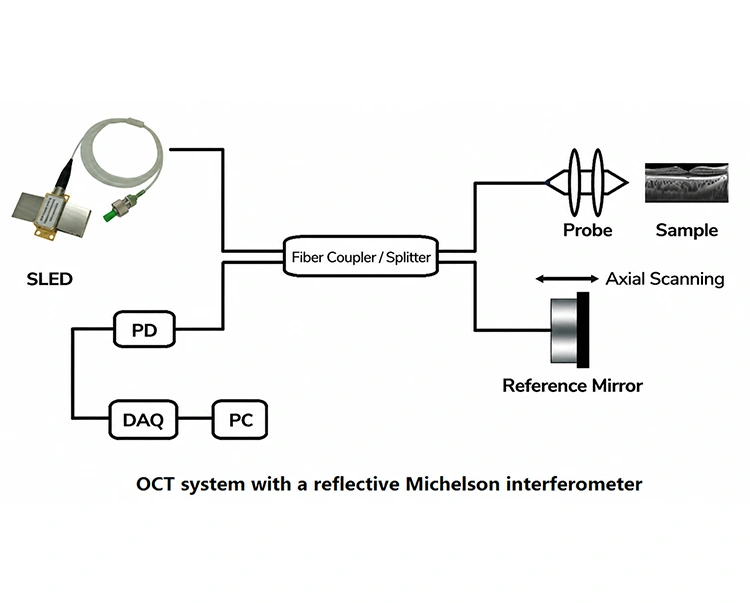

(1) బ్రాడ్బ్యాండ్, తక్కువ-కోహెరెన్స్ సోర్స్ (SLED వంటివి) ద్వారా విడుదలయ్యే కాంతిని బీమ్ స్ప్లిటర్ (లేదా ఫైబర్ కప్లర్) ద్వారా రెండు కిరణాలుగా విభజించి, వరుసగా రిఫరెన్స్ ఆర్మ్ మరియు శాంపిల్ ఆర్మ్లోకి ప్రవేశిస్తుంది.
(2) రిఫరెన్స్ ఆర్మ్లోని కాంతి అద్దం ద్వారా తిరిగి ప్రతిబింబిస్తుంది.
(3) నమూనా చేతిలోని కాంతి పరిశోధనలో ఉన్న కణజాలం లేదా మెటీరియల్ని ప్రకాశవంతం చేసిన తర్వాత, వివిధ లోతుల నుండి బ్యాక్స్కాటర్డ్ లైట్ తిరిగి వస్తుంది.
(4) రెండు కిరణాలు బీమ్ స్ప్లిటర్ వద్ద మళ్లీ కలిసిపోతాయి; రెండు చేతుల మధ్య ఆప్టికల్ పాత్ వ్యత్యాసం కాంతి మూలం యొక్క పొందిక పొడవు లోపలకి వచ్చినప్పుడు మాత్రమే జోక్యం సిగ్నల్ ఉత్పత్తి అవుతుంది. ఈ చిన్న పొందిక పొడవు సిస్టమ్ యొక్క అధిక అక్షసంబంధ రిజల్యూషన్ను నిర్ధారిస్తుంది.
(5) రిఫరెన్స్ మిర్రర్ స్థానాన్ని స్కాన్ చేయడం ద్వారా లేదా ఇంటర్ఫరెన్స్ సిగ్నల్లను పొందడానికి ఫ్రీక్వెన్సీ స్వీపింగ్ని ఉపయోగించడం ద్వారా, సిస్టమ్ లేయర్ల వారీగా నమూనా లేయర్ యొక్క రెండు-డైమెన్షనల్ లేదా త్రీ-డైమెన్షనల్ టోమోగ్రాఫిక్ చిత్రాలను పునర్నిర్మించగలదు.
|
భాగం |
ఫంక్షన్ వివరణ |
|
SLED లైట్ సోర్స్ |
బ్రాడ్బ్యాండ్ తక్కువ-కోహెరెన్స్ లైట్ను అందిస్తుంది, అధిక అక్షసంబంధ రిజల్యూషన్ను సాధించడానికి OCT సిస్టమ్కు కోర్ లైట్ సోర్స్గా పనిచేస్తుంది; సాధారణంగా 800–1550 nm సమీప-ఇన్ఫ్రారెడ్ బ్యాండ్లో పనిచేస్తుంది. |
|
ఫైబర్ కప్లర్ / స్ప్లిటర్ |
కాంతి మూలాన్ని శాంపిల్ ఆర్మ్ మరియు రిఫరెన్స్ ఆర్మ్గా విభజిస్తుంది మరియు రెండు చేతుల నుండి ఎకో సిగ్నల్లను డిటెక్టర్లోకి మిళితం చేస్తుంది. |
|
ప్రోబ్ |
నమూనా యొక్క ఉపరితలం లేదా లోపలి భాగంలో కాంతి పుంజంను కేంద్రీకరిస్తుంది మరియు వివిధ లోతుల నుండి వెనుకకు ప్రతిబింబించే / వెనుకకు చెల్లాచెదురుగా ఉన్న ఆప్టికల్ సిగ్నల్లను సేకరిస్తుంది. |
|
రిఫరెన్స్ మిర్రర్ |
స్థిరమైన సూచన ఆప్టికల్ మార్గాన్ని అందిస్తుంది. ఇది ఖచ్చితమైన అక్షసంబంధ స్కానింగ్ ద్వారా రిఫరెన్స్ ఆర్మ్ యొక్క ఆప్టికల్ పాత్ పొడవును మారుస్తుంది, వివిధ నమూనా లోతుల నుండి ప్రతిబింబించే కాంతితో జోక్య సిగ్నల్ మ్యాచింగ్ను గుర్తిస్తుంది మరియు లోతు-పరిష్కార స్కానింగ్ను పూర్తి చేస్తుంది. |
|
PD |
నమూనా చేయి మరియు సూచన చేయి నుండి జోక్యం ఆప్టికల్ సిగ్నల్స్ గుర్తిస్తుంది. |
|
డేటా సేకరణ వ్యవస్థ (DAQ) |
కంప్యూటర్ ద్వారా నిజ-సమయ ప్రాసెసింగ్ మరియు నిల్వ కోసం ఫోటోఎలెక్ట్రిక్ సిగ్నల్లను డిజిటల్ సిగ్నల్లుగా మారుస్తుంది. |
|
PC |
ఫాస్ట్ ఫోరియర్ ట్రాన్స్ఫార్మ్ (FFT) వంటి అల్గారిథమ్ల ద్వారా పొందిన జోక్యం సంకేతాలను ప్రాసెస్ చేస్తుంది మరియు నమూనా యొక్క అధిక-రిజల్యూషన్ 2D లేదా 3D టోమోగ్రాఫిక్ చిత్రాలను పునర్నిర్మిస్తుంది. |

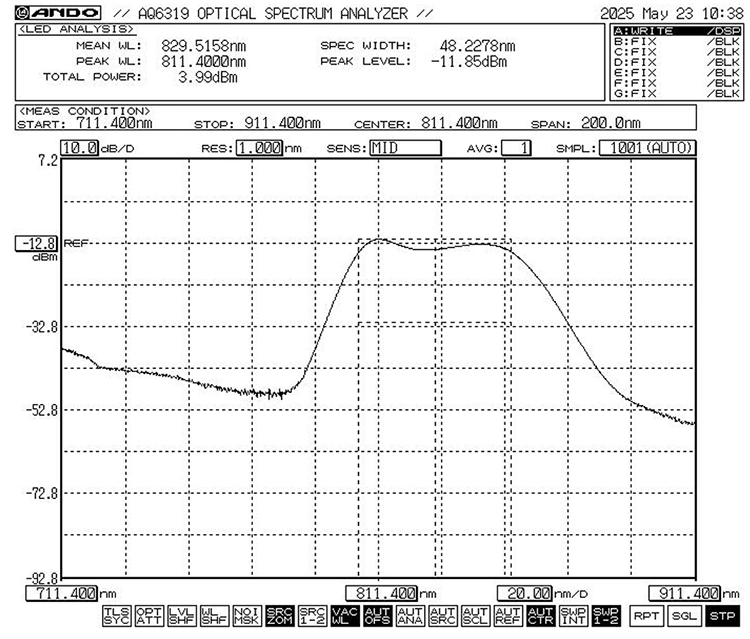

840nm 20mW SLED బ్రాడ్బ్యాండ్ లైట్ సోర్స్
Q1: SLD బ్రాడ్బ్యాండ్ లైట్ సోర్స్ యొక్క ఏ తరంగదైర్ఘ్యం (nmలో) సాధారణంగా OCTలో ఉపయోగించబడుతుంది?
A1: బయోమెడికల్ ఇమేజింగ్ → 800–1060nm;

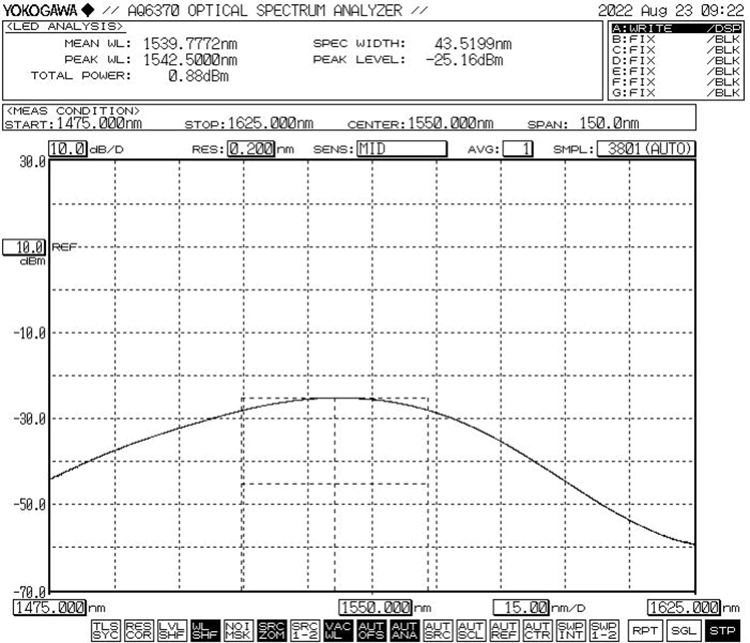

ఇండస్ట్రియల్ ఇన్స్పెక్షన్/ఫైబర్ ఆప్టిక్స్ అప్లికేషన్స్ → 1300–1550nm.
Q2: SLED బ్రాడ్బ్యాండ్ లైట్ సోర్స్కి ఐసోలేటర్ అవసరమా?
A2: పారిశ్రామిక అనువర్తనాల కోసం, ప్రతిబింబించే ఆప్టికల్ శక్తి యొక్క పరిమాణాన్ని స్వతంత్రంగా అంచనా వేయడం అవసరం; హామీ ఇస్తే, బహుళ ఐసోలేటర్లు అవసరం కావచ్చు.
Q3: మీరు అందించే SLD లైట్ సోర్స్లు అంతర్నిర్మిత డ్రైవర్ సర్క్యూట్తో వస్తాయా?
A3: అవును, మేము లేజర్ చిప్, డ్రైవర్ సర్క్యూట్ మరియు (ఐచ్ఛికంగా) ఫైబర్ కప్లర్ను ఏకీకృతం చేసే మాడ్యులర్ సొల్యూషన్లను అందిస్తున్నాము. కస్టమర్ బాహ్య డ్రైవర్ను కనెక్ట్ చేయాల్సిన అవసరం లేకుండా ఇది ప్రత్యక్ష వినియోగాన్ని లేదా తదుపరి సిస్టమ్ ఇంటిగ్రేషన్ను అనుమతిస్తుంది.
-
