Box Optronics 840nm ఫైబర్ కపుల్డ్ SLD బ్రాడ్బ్యాండ్ లైట్ సోర్స్ను తయారు చేస్తుంది, ఇది సెమీకండక్టర్ ఆప్టికల్ యాంప్లిఫైయర్ స్ట్రక్చర్ నుండి యాంప్లిఫైడ్ స్పాంటేనియస్ ఎమిషన్ (ASE) ఆధారంగా అధిక-పనితీరు గల యాక్టివ్ ఆప్టికల్ భాగం, విస్తృత స్పెక్ట్రల్ బ్యాండ్విడ్త్ మరియు తక్కువ టెంపోరల్ కోథర్తో అధిక ఆప్టికల్ శక్తిని అందిస్తుంది.
ఇది లేజర్ డయోడ్ల కంటే చాలా విస్తృతమైన స్పెక్ట్రమ్ను కొనసాగిస్తూ LED ల కంటే అధిక అవుట్పుట్ శక్తిని అందిస్తుంది, తక్కువ పొందిక మరియు అధిక ప్రకాశం అవసరమయ్యే అప్లికేషన్లకు ఇది అనుకూలంగా ఉంటుంది.
5mW కనిష్ట అవుట్పుట్ పవర్, 10nm విలక్షణమైన 3dB బ్యాండ్విడ్త్ మరియు అద్భుతమైన పవర్ స్టెబిలిటీ (≤±0.02dB స్వల్పకాలిక, ≤±0.05dB దీర్ఘకాలిక) ఫీచర్తో, ఈ 840nm SLD మూలం ఖచ్చితత్వంతో కూడిన ఆప్టిక్ ఇమేజింగ్ సిస్టమ్ సెన్సింగ్ కోసం ఆప్టిమైజ్ చేయబడింది. ఈ పరికరం సిస్టమ్ ఇంటిగ్రేషన్ కోసం కాంపాక్ట్ మాడ్యూల్ రూపంలో (70×90×18 మిమీ) మరియు లాబొరేటరీ మరియు టెస్టింగ్ ఎన్విరాన్మెంట్ల కోసం బెంచ్టాప్ ఫారమ్ (195×220×120 మిమీ) రెండింటిలోనూ అందుబాటులో ఉంది.
పర్యవేక్షణ మరియు నియంత్రణ కోసం ఐచ్ఛిక RS485 కమ్యూనికేషన్ ఇంటర్ఫేస్తో 780-HP ఫైబర్ పిగ్టెయిల్లు మరియు FC/APC కనెక్టర్లను ప్రామాణికంగా అమర్చారు, ఈ SLD లైట్ సోర్స్ విస్తృత శ్రేణి అప్లికేషన్లకు బహుముఖ ప్రజ్ఞ మరియు విశ్వసనీయతను అందిస్తుంది.
● అధిక అవుట్పుట్ పవర్: కనిష్టంగా 5mW
● బ్రాడ్ స్పెక్ట్రల్ బ్యాండ్విడ్త్: 10nm సాధారణ (-3dB)
● క్లీన్ స్పెక్ట్రమ్ కోసం తక్కువ స్పెక్ట్రల్ రిపుల్
● గాస్సియన్ స్పెక్ట్రమ్ ప్రొఫైల్
● అద్భుతమైన శక్తి స్థిరత్వం: ≤±0.02dB/15నిమి స్వల్పకాలిక
● దీర్ఘకాలిక స్థిరత్వం: ≤±0.05dB/8 గంటలు
● 780-HP ఫైబర్తో ఫైబర్ కపుల్డ్ అవుట్పుట్
● FC/APC కనెక్టర్ స్టాండర్డ్, ఇతర ఎంపికలు అందుబాటులో ఉన్నాయి
● రెండు ఫారమ్ కారకాలు: మాడ్యూల్ మరియు బెంచ్టాప్
● పర్యవేక్షణ కోసం RS485 కమ్యూనికేషన్ ఇంటర్ఫేస్
● తక్కువ ధర పరిష్కారంతో పోల్చబడింది
● విస్తృత ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి: -5°C నుండి +55°C
● కాంపాక్ట్ మరియు బలమైన ప్యాకేజీ డిజైన్
● టచ్ స్క్రీన్ నియంత్రణతో ఐచ్ఛిక బెంచ్టాప్ వెర్షన్
● ఫైబర్ ఆప్టిక్ గైరోస్కోప్లు (FOG)
● ఆప్టికల్ కోహెరెన్స్ టోమోగ్రఫీ (OCT) సిస్టమ్స్
● మెడికల్ ఇమేజింగ్ మరియు బయోమెడికల్ ఆప్టిక్స్
● ఫైబర్ ఆప్టిక్ సెన్సింగ్ సిస్టమ్స్
● వైట్ లైట్ ఇంటర్ఫెరోమెట్రీ
● ఆప్టికల్ కాంపోనెంట్ టెస్టింగ్ మరియు క్యారెక్టరైజేషన్
● పరిశోధన మరియు అభివృద్ధి ప్రయోగశాలలు
● ఆప్టికల్ కోహెరెన్స్ డొమైన్ రిఫ్లెక్టోమెట్రీ (OCDR)
|
పరామితి |
యూనిట్ |
విలువ |
గమనికలు |
|
కేంద్ర తరంగదైర్ఘ్యం |
nm |
840 |
±20nm |
|
అవుట్పుట్ శక్తి |
mW |
కనిష్ట 5 |
840nm |
|
-3dB బ్యాండ్విడ్త్ |
nm |
టైప్ చేయండి. 10 |
|
|
స్వల్పకాలిక శక్తి స్థిరత్వం |
dB |
≤± 0.02 |
15 నిమిషాలు |
|
దీర్ఘకాలిక శక్తి స్థిరత్వం |
dB |
≤± 0.05 |
8 గంటలు |
|
ఆప్టికల్ ఐసోలేటర్ |
dB |
లేకుండా |
మాడ్యూల్ వెర్షన్ (ఐచ్ఛికం అందుబాటులో ఉంది) |
|
పరామితి |
యూనిట్ |
మాడ్యూల్ వెర్షన్ |
బెంచ్టాప్ వెర్షన్ |
|
ఫైబర్ రకం |
- |
780-HP |
780-HP |
|
కనెక్టర్ రకం |
- |
FC/APC |
FC/APC |
|
కొలతలు (W×D×H) |
మి.మీ |
70×90×18 |
195×220×120 |
|
కమ్యూనికేషన్ ఇంటర్ఫేస్ |
- |
DB9 స్త్రీ (RS485) |
టచ్ స్క్రీన్ + DB9 స్త్రీ (RS485) |
|
విద్యుత్ సరఫరా |
- |
5VDC లేదా 12VDC, <15W |
AC 110~240V, <30W |
|
ఆపరేటింగ్ ఉష్ణోగ్రత |
°C |
-5 ~ +55 |
-5 ~ +55 |
|
ఆపరేటింగ్ తేమ |
% |
0 ~ 70 |
0 ~ 70 |
|
బరువు |
g |
~150 |
~1500 |
సూపర్లుమినిసెంట్ డయోడ్ (SLD) అనేది లేజర్-డయోడ్ లాంటి వేవ్గైడ్ నిర్మాణంలో అధిక ఆప్టికల్ లాభంతో యాంప్లిఫైడ్ స్పాంటేనియస్ ఎమిషన్ (ASE) ఆధారంగా సెమీకండక్టర్ బ్రాడ్బ్యాండ్ ఆప్టికల్ సోర్స్, ఇది లేజర్ డోలనాన్ని నిరోధించడానికి అణచివేయబడిన ఆప్టికల్ ఫీడ్బ్యాక్ పరిస్థితులలో పనిచేస్తుంది.
ప్రతిధ్వని కుహరంపై ఆధారపడే లేజర్ డయోడ్ల మాదిరిగా కాకుండా, SLDలు తక్కువ-ప్రతిబింబం (AR-పూత) కోణాలను మరియు కోణ లేదా వంపుతిరిగిన వేవ్గైడ్ నిర్మాణాలను కేవిటీ ఫీడ్బ్యాక్ను అణిచివేసేందుకు ఉపయోగిస్తాయి, లేసింగ్ చర్యను నివారించేటప్పుడు అధిక ఆప్టికల్ లాభం పొందేలా చేస్తుంది.
• తక్కువ తాత్కాలిక పొందికను కొనసాగిస్తూ LED ల కంటే గణనీయంగా ఎక్కువ అవుట్పుట్ పవర్ మరియు ప్రకాశం
• మృదువైన ASE స్పెక్ట్రల్ ఎన్వలప్తో బ్రాడ్బ్యాండ్ ఉద్గారాలు
• చాలా తక్కువ టెంపోరల్ కోహెరెన్స్ (షార్ట్ కోహెరెన్స్ లెంగ్త్), OCT వంటి ఇంటర్ఫెరోమెట్రిక్ అప్లికేషన్లకు అనువైనది
• సాధారణంగా సింగిల్ ట్రాన్స్వర్స్-మోడ్ వేవ్గైడ్ స్ట్రక్చర్ సమర్థవంతమైన సింగిల్-మోడ్ ఫైబర్ కప్లింగ్ను ఎనేబుల్ చేస్తుంది
• వర్ణపట ఆకారం సాధారణంగా పాక్షిక-గాస్సియన్ లేదా డిజైన్ను బట్టి అనుకూలీకరించిన ఫ్లాట్-టాప్ ప్రొఫైల్లుగా రూపొందించబడింది
840nm SLD బ్రాడ్బ్యాండ్ లైట్ సోర్స్ రెండు ప్యాకేజీ కాన్ఫిగరేషన్లలో అందుబాటులో ఉంది:

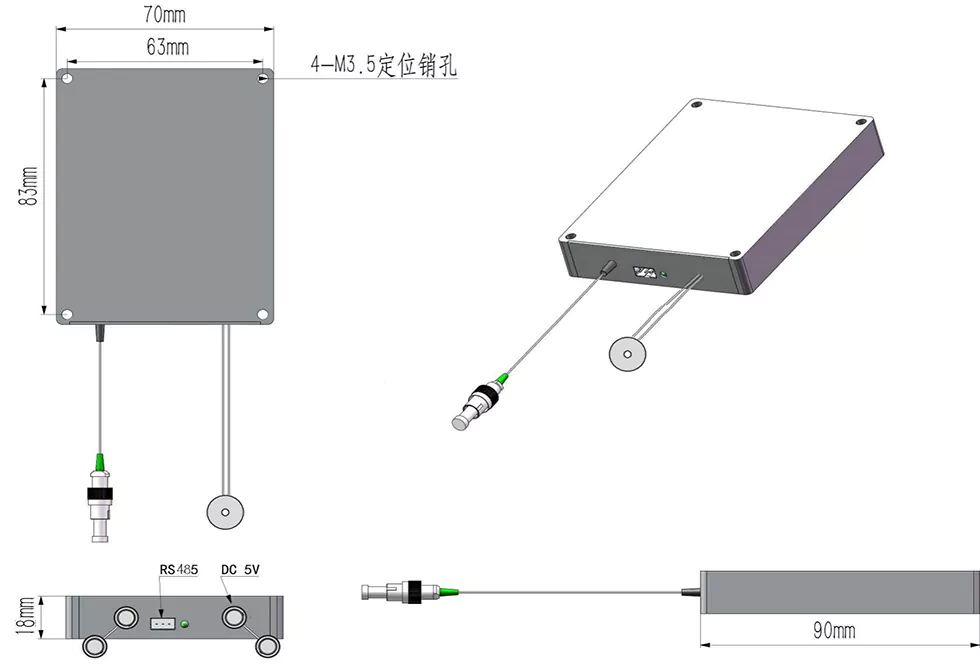

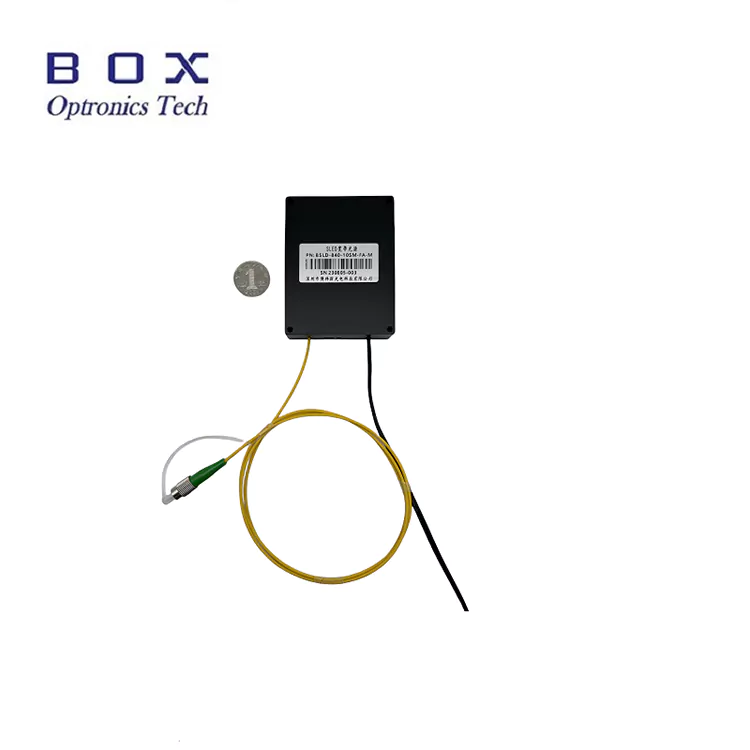

మాడ్యూల్ వెర్షన్ (70×90×18మిమీ):
• సిస్టమ్ ఇంటిగ్రేషన్ కోసం కాంపాక్ట్, తక్కువ ప్రొఫైల్ డిజైన్
• సురక్షిత ఇన్స్టాలేషన్ కోసం 4-M3.5 మౌంటు రంధ్రాలు
• DC పవర్ ఇన్పుట్ (5V లేదా 12V)
• RS485 కమ్యూనికేషన్ పోర్ట్ (DB9 స్త్రీ)
• FC/APC కనెక్టర్తో ఫైబర్ పిగ్టైల్ అవుట్పుట్
• పరికరాలు మరియు సిస్టమ్లలో పొందుపరచడానికి అనువైనది

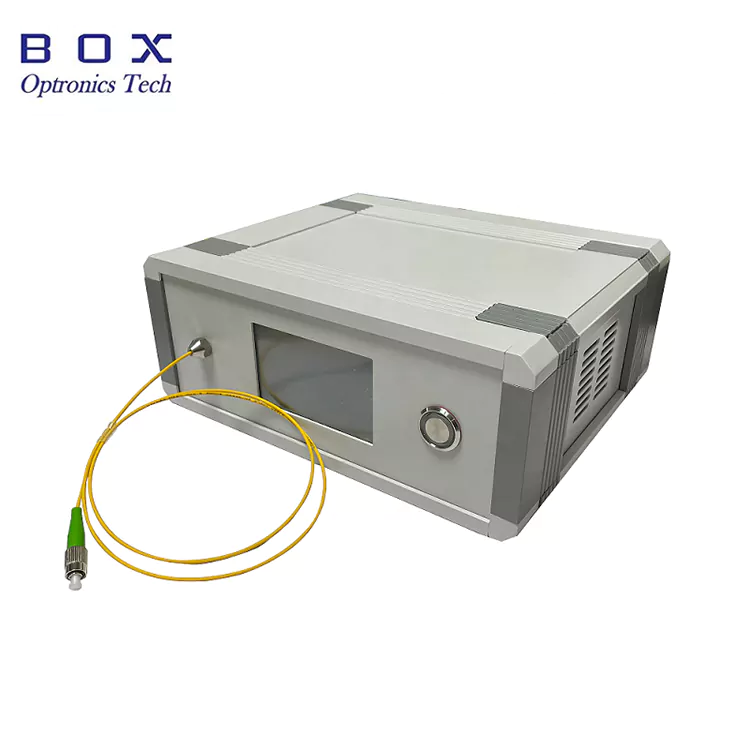

బెంచ్టాప్ వెర్షన్ (195×220×120మిమీ):
• ప్రయోగశాల ఉపయోగం కోసం టేబుల్టాప్ ఫారమ్ ఫ్యాక్టర్
• స్టేటస్ మానిటరింగ్ కోసం అంతర్నిర్మిత టచ్ స్క్రీన్ డిస్ప్లే
• AC పవర్ ఇన్పుట్ (110-240V యూనివర్సల్)
• RS485 కమ్యూనికేషన్ పోర్ట్ (DB9 స్త్రీ)
• ముందు ప్యానెల్లో ఫైబర్ అవుట్పుట్
• ఉపయోగించడం సులభం, ప్లగ్ అండ్ ప్లే ఆపరేషన్
• R&D ల్యాబ్లు మరియు టెస్టింగ్ పరిసరాలకు అనువైనది
మాడ్యూల్ మరియు బెంచ్టాప్ వెర్షన్లు రెండూ పర్యవేక్షణ మరియు నియంత్రణ కోసం RS485 కమ్యూనికేషన్ ఇంటర్ఫేస్కు మద్దతిస్తాయి. బెంచ్టాప్ వెర్షన్ అదనంగా స్థానిక ఆపరేషన్ కోసం అంతర్నిర్మిత టచ్ స్క్రీన్ను కలిగి ఉంటుంది.
అందుబాటులో ఉన్న పర్యవేక్షణ మరియు నియంత్రణ పారామితులు:
• అవుట్పుట్ పవర్ మానిటరింగ్
• డ్రైవ్ కరెంట్ మానిటరింగ్
• ఉష్ణోగ్రత పర్యవేక్షణ
• పవర్ సర్దుబాటు (ఐచ్ఛికం)
• PC నియంత్రణ కోసం హోస్ట్ కంప్యూటర్ సాఫ్ట్వేర్ (ఐచ్ఛికం)
• షిప్మెంట్కు ముందు 100% పరీక్షతో ఖచ్చితమైన నాణ్యత నియంత్రణ
• స్థిరమైన బల్క్ డెలివరీ సామర్థ్యంతో పోటీ ధర
• తరంగదైర్ఘ్యం, శక్తి, బ్యాండ్విడ్త్, ఫైబర్ మరియు కనెక్టర్ల కోసం సౌకర్యవంతమైన అనుకూలీకరణ ఎంపికలు
• 7×24 గంటల సాంకేతిక మద్దతు మరియు వేగవంతమైన ప్రతిస్పందన
• DHL, UPS మరియు FedEx ఎక్స్ప్రెస్ డెలివరీతో గ్లోబల్ షిప్పింగ్
• మాడ్యూల్ మరియు బెంచ్టాప్ వెర్షన్లు రెండూ అందుబాటులో ఉన్నాయి
• సిస్టమ్ ఇంటిగ్రేషన్ కోసం ఐచ్ఛిక హోస్ట్ సాఫ్ట్వేర్
• ఉత్పత్తి పరిమాణాలకు విశ్వసనీయమైన దీర్ఘకాలిక సరఫరా

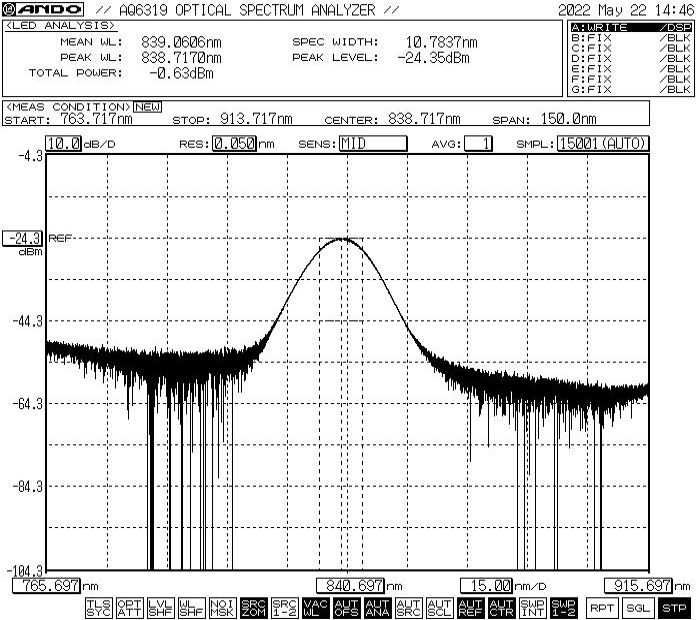

10nm -3dB బ్యాండ్విడ్త్తో 840nm చుట్టూ ఉన్న సాధారణ స్పెక్ట్రమ్ షోసాసెంటర్ తరంగదైర్ఘ్యం.
*గమనిక: చూపబడిన స్పెక్ట్రమ్ సాధారణ పనితీరు. వాస్తవ స్పెక్ట్రం యూనిట్ నుండి యూనిట్కు కొద్దిగా మారవచ్చు. నిర్దిష్ట స్పెక్ట్రమ్ డేటా లేదా అనుకూల స్పెక్ట్రమ్ అవసరాల కోసం మమ్మల్ని సంప్రదించండి.
BSLD - XXX - XX - XX - X - (X)
|
ఫీల్డ్ |
కోడ్ |
ఎంపిక |
|
ఉత్పత్తి సిరీస్ |
BSLD |
SLD బ్రాడ్బ్యాండ్ లైట్ సోర్స్ |
|
తరంగదైర్ఘ్యం |
840 |
840: 840nm మధ్య తరంగదైర్ఘ్యం |
|
అవుట్పుట్ శక్తి |
5 |
5: 5mW కనిష్ట అవుట్పుట్ |
|
బ్యాండ్విడ్త్ |
1 |
1: 10nm -3dB బ్యాండ్విడ్త్ |
|
ఫైబర్ రకం |
SM |
SM: 780-HP సింగిల్ మోడ్ ఫైబర్ |
|
ప్యాకేజీ రకం |
M / B |
M: మాడ్యూల్, B: బెంచ్టాప్ |
|
వోల్టేజ్ (మాడ్యూల్ మాత్రమే) |
H |
డిఫాల్ట్: 5VDC, H: 12VDC |
ఉదాహరణ: BSLD - 840 - 51 - SM - M
840nm SLD బ్రాడ్బ్యాండ్ లైట్ సోర్స్, 5mW అవుట్పుట్, 10nm బ్యాండ్విడ్త్, 780-HP ఫైబర్, మాడ్యూల్ వెర్షన్, 5VDC పవర్ సప్లై
• మధ్య తరంగదైర్ఘ్యం: 840nm ప్రమాణం, అభ్యర్థనపై ఇతర తరంగదైర్ఘ్యాలు అందుబాటులో ఉంటాయి
• అవుట్పుట్ పవర్: 5mW స్టాండర్డ్, అధిక పవర్ ఆప్షన్లు అందుబాటులో ఉన్నాయి
• స్పెక్ట్రల్ బ్యాండ్విడ్త్: 10nm ప్రమాణం, ఇతర బ్యాండ్విడ్త్ ఎంపికలు అందుబాటులో ఉన్నాయి
• ఫైబర్ రకం: 780-HP ప్రమాణం, ఇతర ప్రత్యేక ఫైబర్లు అందుబాటులో ఉన్నాయి
• ఫైబర్ పొడవు: 0.5మీ, 1మీ, 1.5మీ, 2మీ (అనుకూల పొడవులు అందుబాటులో ఉన్నాయి)
• పిగ్టైల్ రకం: 900μm వదులుగా ఉండే ట్యూబ్, 3.0mm వదులుగా ఉండే ట్యూబ్
• కనెక్టర్ రకం: FC/APC ప్రమాణం, FC/UPC, SC/APC, LC/APC లేదా కస్టమ్
• ప్యాకేజీ రకం: మాడ్యూల్ లేదా బెంచ్టాప్
• విద్యుత్ సరఫరా వోల్టేజ్: 5VDC, 12VDC (మాడ్యూల్), 110-240VAC (బెంచ్టాప్)
• ఆప్టికల్ ఐసోలేటర్: అంతర్నిర్మిత ఐసోలేటర్ ఎంపిక అందుబాటులో ఉంది
• కమ్యూనికేషన్ ఇంటర్ఫేస్: RS485 ప్రమాణం, ఇతర ఇంటర్ఫేస్లు అందుబాటులో ఉన్నాయి
• హోస్ట్ కంప్యూటర్ సాఫ్ట్వేర్: పర్యవేక్షణ మరియు నియంత్రణ కోసం అందుబాటులో ఉంది
అనుకూల అవసరాల కోసం, దయచేసి మీ స్పెసిఫికేషన్లతో మా విక్రయ బృందాన్ని సంప్రదించండి.
ప్రతి 840nm SLD బ్రాడ్బ్యాండ్ లైట్ సోర్స్ కొలిచిన పనితీరు పారామితులను డాక్యుమెంట్ చేసే సమగ్ర పరీక్ష నివేదికతో రవాణా చేయబడుతుంది. డేటాషీట్ PDF ఫైల్ వివరణాత్మక లక్షణాలు, పనితీరు వక్రతలు మరియు డైమెన్షనల్ డ్రాయింగ్లను కలిగి ఉంటుంది.
• ఒక్కో యూనిట్తో వ్యక్తిగత పరీక్ష నివేదిక చేర్చబడుతుంది
• ప్రతి యూనిట్ కోసం గుర్తించదగిన క్రమ సంఖ్య
• EXW (Ex Works): మీకు DHL/UPS/FedEx ఖాతా ఉంటే సిఫార్సు చేయబడింది. మేము మీ ఖాతాను ఉపయోగించి రవాణా చేస్తాము; మేము ఎటువంటి షిప్పింగ్ ఖర్చును వసూలు చేయము.
• DAP (ప్లేస్ వద్ద డెలివరీ చేయబడింది): మీకు కొరియర్ ఖాతా లేకుంటే, మేము ప్రీపెయిడ్ సరుకుతో రవాణాను ఏర్పాటు చేస్తాము.
• ఇతర నిబంధనలు: దయచేసి చర్చించడానికి మమ్మల్ని సంప్రదించండి.
• PayPal: నమూనాలు మరియు చిన్న ఆర్డర్ల కోసం వేగవంతమైన మరియు సురక్షితమైన చెల్లింపు
• T/T (బ్యాంక్ బదిలీ): సాధారణ ఉత్పత్తి ఆర్డర్ల కోసం ప్రామాణిక చెల్లింపు పద్ధతి
• అలీబాబా ట్రేడ్ అస్యూరెన్స్: కొనుగోలుదారు హామీతో ఆన్లైన్ లావాదేవీల కోసం సురక్షిత ఆర్డర్ రక్షణ
• క్రెడిట్ కార్డ్: PayPal, Alibaba ద్వారా ఆమోదించబడింది
• ఫ్లెక్సిబుల్ చెల్లింపు నిబంధనలు: చర్చించుకోవచ్చు
ప్రధాన సమయం
• ప్రామాణిక ఉత్పత్తి: ~10-15 పని దినాలు
• అనుకూల కాన్ఫిగరేషన్లు: 15-20 పని దినాలు
• వాల్యూమ్ ఆర్డర్లు: ప్రొడక్షన్ షెడ్యూల్ కోసం దయచేసి సంప్రదించండి
• అంతర్జాతీయ షిప్పింగ్: ~3-5 పని దినాలు (DHL/UPS/FedEx ఎక్స్ప్రెస్)
• వేగవంతమైన సేవ: అభ్యర్థనపై అందుబాటులో ఉంటుంది
• ఫైబర్ను దెబ్బతీసే పదునైన వంపులు లేదా కింక్లను నివారించండి
• ఫైబర్ పిగ్టెయిల్స్ని లాగవద్దు లేదా ట్విస్ట్ చేయవద్దు
• సరైన శుభ్రపరిచే సాధనాలను ఉపయోగించి కనెక్ట్ చేయడానికి ముందు ఫైబర్ కనెక్టర్లను శుభ్రం చేయండి
• కనెక్టర్ ఉపయోగంలో లేనప్పుడు ఎల్లప్పుడూ డస్ట్ క్యాప్లను ఉపయోగించండి
• ఫైబర్ ఎండ్-ఫేస్ డ్యామేజ్ కోసం ఉపయోగించే ముందు తనిఖీ చేయండి
• కనెక్ట్ చేయడానికి ముందు సరైన విద్యుత్ సరఫరా వోల్టేజీని నిర్ధారించుకోండి
• గరిష్ట డ్రైవ్ కరెంట్ లేదా పవర్ రేటింగ్లను మించకూడదు
• నిరంతర ఆపరేషన్ కోసం సరైన హీట్ సింకింగ్ని ఉపయోగించండి
• ఫైబర్ కనెక్ట్ చేయడానికి/డిస్కనెక్ట్ చేయడానికి ముందు పవర్ ఆఫ్ చేయండి
• పవర్ ఆన్ చేసినప్పుడు ఫైబర్ అవుట్పుట్ని నేరుగా చూడకండి
